申請日2017.09.27

　　公開(公告)日2018.02.23

　　IPC分類號C02F1/04; C02F101/30

　　摘要

　　本發明提供了一種用于高濃度含鹽有機廢水的蒸發器，包括蒸發室、噴淋管路、蒸汽緩沖罐、熱井和補沙罐;蒸發室包括換熱管束、蒸發室筒體、除沫裝置、蒸汽管箱、吹掃管路;換熱管束由若干換熱管組成，水平安裝在蒸發室筒體內下部;蒸汽緩沖罐包括人孔、沖洗管路，所述蒸汽緩沖罐與蒸發室之間通過法蘭連接，安裝于蒸發室的二次蒸汽出口上;人孔設置在蒸汽緩沖罐靠下結近蒸發室的位置;沖洗管路設有噴頭，沖洗噴頭置于蒸發室的除沫器上端。沖洗管路設有沖洗噴頭，可對蒸發室的除沫器進行在線沖洗，避免因除沫器失效而引起的蒸發器運行不穩定。

　　權利要求書

　　1.一種用于高濃度含鹽有機廢水的蒸發器，包括蒸發室、噴淋管路、蒸汽緩沖罐、熱井和補沙罐;

　　所述的蒸發室包括換熱管束、蒸發室筒體、除沫裝置、蒸汽管箱、吹掃管路;

　　換熱管束由若干換熱管組成，水平安裝在蒸發室筒體內下部;

　　蒸發室筒體為水平布置的圓柱形筒體，兩端設有管板，并通過法蘭與兩端的蒸汽管箱相連;

　　除沫裝置由除沫器構成，安裝在蒸發室筒體上部的蒸汽出口位置;

　　蒸汽管箱位于蒸發器筒體兩端，通過換熱管束連通，熱蒸汽從一端蒸汽管箱進入，分布到換熱管，進行換熱，未凝部分氣體進入另一端的蒸汽管箱，作為不凝氣從不凝氣出口排出，冷凝水則分別從兩個蒸汽管箱的冷凝水出口排出;

　　所述的噴淋管路包括噴淋主管、噴淋支管和噴頭;噴淋主管通過法蘭與各噴淋支管連接;噴淋支管與蒸發室筒體上部的噴淋管接口法蘭連接;噴淋噴頭安裝在噴淋支管上，伸入蒸發室筒體，均布于蒸發室筒體內上半部分且置于換熱管上端;

　　所述蒸汽緩沖罐包括人孔、沖洗管路，所述蒸汽緩沖罐與蒸發室之間通過法蘭連接，安裝于蒸發室的二次蒸汽出口上;人孔設置在蒸汽緩沖罐靠下結近蒸發室的位置;沖洗管路設有噴頭，沖洗噴頭置于蒸發室的除沫器上端;

　　所述熱井包括熱井筒體、循環液出口管、液位計旁路、防堵底閥，所述循環液出口管與熱井筒體固定連接;所述液位計旁路與熱井筒體相連，液位計安裝在旁路上;防堵底閥安裝在熱井底部，用于排放蒸發濃液;

　　所述的補沙罐安裝在蒸發室的上方，通過補沙管與蒸發室相連，中間設置閥門，定期向蒸發室內投加沙粒，為蒸發器的沙水循環除垢系統補充沙粒。

　　2.如權利要求1所述的蒸發器，其特征在于，所述換熱管束中換熱管呈三角形排布，所述換熱管表面噴涂有納米陶瓷涂層。

　　3.如權利要求1或2所述的蒸發器，其特征在于，所述吹掃管路布置在蒸發室筒體底部，用于清除蒸發過程中堆積在蒸發室筒體底部的沉積物。

　　4.如權利要求1或2所述的蒸發器，其特征在于，所述噴頭為碳化硅螺旋標準實心錐噴頭，所述噴頭為直通型噴頭，內部有兩個S型構造葉片。

　　5.如權利要求1或2所述的蒸發器，其特征在于，所述循環液出口管從熱井筒體切向方向出料。

　　6.如權利要求1或2所述的蒸發器，其特征在于，所述補沙罐上設有裝沙管、補沙管和泄壓管。

　　說明書

　　一種用于高濃度含鹽有機廢水的蒸發器

　　技術領域

　　本發明提供一種用于高濃度含鹽有機廢水的蒸發器。

　　背景技術

　　高濃度含鹽有機廢水是當前存量較大，處理難度較高的一種復雜水體。以垃圾滲濾液為例，其來源為垃圾焚燒廠或垃圾填埋廠，是垃圾本身含有的水分和進入填埋場或的雨雪水及其他水分，扣除垃圾、覆土層的飽和持水量，并經歷垃圾層和覆土層而形成的一種高濃度含鹽有機廢水。垃圾滲濾液是一種典型的高濃度含鹽有機廢水，水質相當復雜，含有高濃度的有機物、重金屬鹽、SS及氨氮，垃圾滲濾液不僅污染土壤及地表水源，還會對地下水造成污染。

　　對于類似于垃圾滲濾液這種高濃度含鹽有機廢水已有許多研究和實施案例，目前多采用生物法+膜法處理，但是處理效果卻不是很理想，不僅運行成本高，且一般會剩余約25%-45%濃縮液難以處理。

　　近些年，國內新興采用的蒸發濃縮方法，一定程度上解決了上述濃縮液難以處理的問題，蒸發器的選型上，多選用強制循環形式或傳統臥式水平管降膜式。這兩種蒸發器中，強制循環蒸發器傳熱效率較低，循環泵功率要求極大，能耗高、成本高，且需要較大可用空間去安裝，而傳統臥式水平管降膜蒸發器雖然換熱系數相對較高，占用空間和能耗方面比較小，但其在高濃度含鹽有機廢水介質條件下存在極易結垢的缺陷，無法得到有效和廣泛的使用。因此，如何節能、環保、高效的處理此類高濃度含鹽有機廢水，成為目前業界的一大難題。

　　發明內容

　　發明的目的：本發明正是針對前述各類處理工藝設備的不足之處而研發的一種節能、節約、高效、環保的用于高濃度含鹽有機廢水的蒸發器。

　　發明的技術方案是這樣實現的：

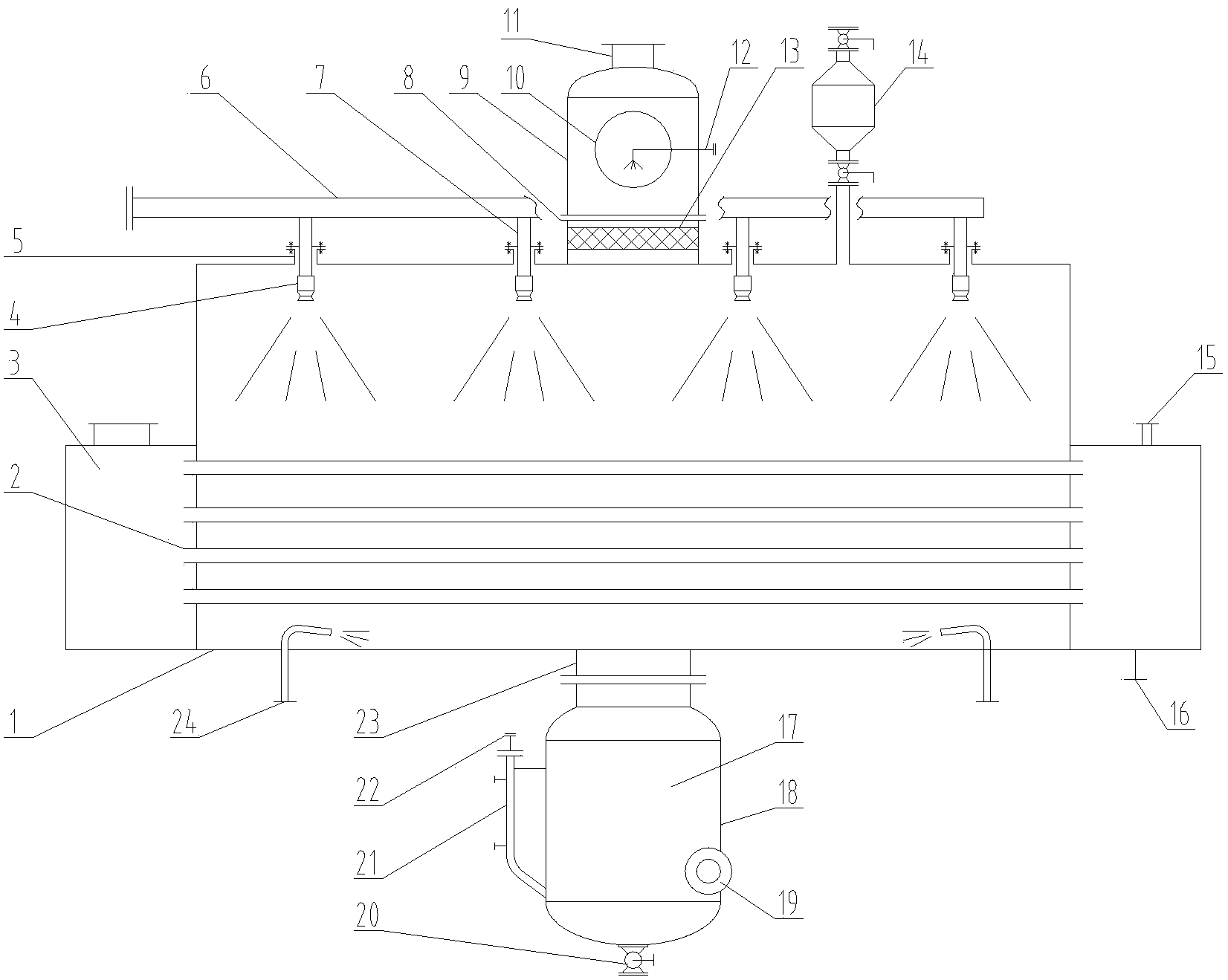

　　一種用于高濃度含鹽有機廢水的蒸發器，包括蒸發室、噴淋管路、蒸汽緩沖罐、熱井和補沙罐;蒸發室包括換熱管束、蒸發室筒體、除沫裝置、蒸汽管箱、吹掃管路;

　　換熱管束由若干換熱管組成，水平安裝在蒸發室筒體內下部;蒸發室筒體為水平布置的圓柱形筒體，兩端設有管板，并通過法蘭與兩端的蒸汽管箱相連;除沫裝置由除沫器構成，安裝在蒸發室筒體上部的蒸汽出口位置;

　　蒸汽管箱位于蒸發器筒體兩端，通過換熱管束連通，熱蒸汽從一端蒸汽管箱進入，分布到換熱管，進行換熱，未凝部分氣體進入另一端的蒸汽管箱，作為不凝氣從不凝氣出口15排出，冷凝水則分別從兩個蒸汽管箱的冷凝水出口排出;

　　噴淋管路包括噴淋主管、噴淋支管和噴頭;噴淋主管通過法蘭與各噴淋支管連接;噴淋支管與蒸發室筒體上部的噴淋管接口法蘭連接;噴淋噴頭安裝在噴淋支管上，伸入蒸發室筒體，均布于蒸發室筒體內上半部分且置于換熱管上端;

　　蒸汽緩沖罐包括人孔、沖洗管路，蒸汽緩沖罐與蒸發室之間通過法蘭連接，安裝于蒸發室的二次蒸汽出口上;人孔設置在蒸汽緩沖罐靠下結近蒸發室的位置;沖洗管路設有噴頭，沖洗噴頭置于蒸發室的除沫器上端;

　　熱井包括熱井筒體、循環液出口、液位計旁路、防堵底閥，循環液出口管與熱井筒體固定連接;液位計旁路與熱井筒體相連，液位計安裝在旁路上;防堵底閥安裝在熱井底部，用于排放蒸發濃液;

　　補沙罐安裝在蒸發室的上方，通過補沙管與蒸發室相連，中間設置閥門，定期向蒸發室內投加沙粒，為蒸發器的沙水循環除垢系統補充沙粒。

　　進一步地，上述換熱管束中換熱管呈三角形排布，換熱管表面噴涂有納米陶瓷涂層。

　　進一步地，上述吹掃管路布置在蒸發室筒體底部，用于清除蒸發過程中堆積在蒸發室筒體底部的沉積物。

　　進一步地，上述噴頭為碳化硅螺旋標準實心錐噴頭，噴頭為直通型噴頭，內部有兩個S型構造葉片。

　　進一步地，上述循環液出口管從熱井筒體切向方向出料。

　　進一步地，上述補沙罐上設有裝沙管、補沙管和泄壓管。

　　本發明換熱管表面噴涂有特殊材料制成的納米陶瓷涂層，該涂層具有高導熱性、防掛垢和耐磨等特點，可在不降低換熱管導熱性能的前提下，減緩結垢，減少流體對換熱管的磨蝕，延長換熱管及蒸發器的使用壽命。

　　本發明的吹掃管路布置在蒸發室筒體底部，定期清除蒸發過程中堆積在蒸發室筒體底部的沉積物，保證被蒸發物料的流道通暢。

　　本發明的噴淋管路，噴淋主管與噴淋支管在蒸發室筒體外經法蘭連接，而后，噴淋支管再與蒸發室相連，這樣設計可使在必要時每一個噴淋支管都可以單獨取出，檢修、維護或更換噴頭。

　　本發明的噴頭為碳化硅螺旋標準實心錐噴頭，該噴頭為直通型噴頭，內部有兩個S型構造葉片，使噴頭可以暢通輸送各類含有大顆粒的漿液而不會堵塞，同時，其碳化硅材質特性使得噴頭有較強的耐磨耐腐特性。

　　本發明的循環液出口管從熱井筒體切向方向出料，這樣設計其連接處有相對較大的流通截面積，可降低大流量對熱井內液面的擾動，同時降低連接處的管道阻力。

　　本發明的液位計旁路與熱井筒體相連，液位計安裝在旁路上，可降低熱井內液面的劇烈波動對液位計的影響，提高液位計的可靠性

　　本發明的補沙罐上設有裝沙管、補沙管和泄壓管，補沙罐給蒸發室補沙時，經補沙管與蒸發室連通，補沙罐承壓，故在補沙罐裝沙前需先打開泄壓管閥門，釋放壓力，再打開裝沙管閥門進行裝沙作業，避免被泄壓時蒸汽燙傷。

　　與現有技術相比本發明的優點：

　　本發明的一種用于高濃度含鹽有機廢水的蒸發器，相較于現有的水處理技術具有以下優點：

　　1.整套裝置工藝鏈短，設備結構緊湊，占用空間小;

　　2.工藝簡單，單體設備制造工藝成熟，蒸發器換熱系數高，所需換熱面積小，相同處理能力下，投資建設成本低;

　　3.蒸發器換熱系數高，換熱管不易結垢，同時可實現在線除垢，運行過程中不需要太多人員操作維護，故能耗、運營維護成本低，節能高效;

　　4.本發明可將廢水蒸發濃縮至結晶狀態，做到固液相的分離，廢水零排放、固體無害化處理，對環境友好。
