申請日2017.09.26

　　公開(公告)日2017.12.26

　　IPC分類號C02F1/28

　　摘要

　　本發明公開一種用于水處理的粉末活性炭加藥自動控制系統，包括數據采集裝置、控制裝置和變頻加藥裝置;數據采集裝置包括第一COD監測儀、流量監測儀和第二COD監測儀，控制裝置包括PLC和上位機，上位機包括基于BP神經網絡預測模型的前饋控制器、以及PID反饋控制器，變頻加藥裝置包括變頻器和計量泵。本發明不僅克服活性炭加藥傳統模型中存在的準確性低和模型失配的問題，且彌補了前饋中各參數在傳感器和炭漿濃度等方面的誤差，有效提高模型預測精度和靈活性，提高投藥的準確性，節省藥耗;實現活性炭投加系統的自動化控制，取代了以往的手動操作投加，建立PLC和上位機之間的實時數據傳遞，實現計量泵的精準加藥，減少人工調節時間，保證出水COD穩定達標。

　　權利要求書

　　1.一種用于水處理的粉末活性炭加藥自動控制系統，其特征在于：包括數據采集裝置、控制裝置和變頻加藥裝置;數據采集裝置包括第一COD監測儀、流量監測儀和第二COD監測儀，控制裝置包括PLC和上位機，上位機包括基于BP神經網絡預測模型的前饋控制器、以及PID反饋控制器，變頻加藥裝置包括變頻器和計量泵;第一COD監測儀、流量監測儀分別與處理池的進水端口連通，第二COD監測儀與處理池的出水端口連通，第一COD監測儀、流量監測儀、第二COD監測儀分別與PLC連接;前饋控制器、PID反饋控制器分別與PLC連接，PLC與變頻器連接，變頻器與計量泵連接。

　　2.根據權利要求1所述的用于水處理的粉末活性炭加藥自動控制系統，其特征在于：第一COD監測儀檢測到的COD監測值通過PLC輸入到前饋控制器，經BP神經網絡預測模型計算后將得到的前饋控制器的輸出值作為活性炭預測投加量;第二COD監測儀檢測到的COD監測值通過PLC輸入到PID反饋控制器，將PID反饋控制器的輸出值作為投藥量修正值，上位機利用公式計算后得到活性炭投加流量M并發送到PLC，其中，Δk表示投藥量修正值，m表示活性炭預測投加量，c表示活性炭炭漿濃度，Q表示進水流量;PLC根據活性炭投加流量控制變頻器，再由變頻器控制計量泵，從而控制粉末活性炭投加量。

　　3.根據權利要求1或2所述的一種水處理粉末活性炭加藥自動控制系統，其特征在于：還包括儲液池，儲液池與所述計量泵連通，所述儲液池內盛有活性炭炭漿。

　　4.根據權利要求1至3中任一項所述的一種水處理粉末活性炭加藥自動控制系統，其特征在于：所述計量泵與活性炭反應池的進水口連通。

　　說明書

　　一種用于水處理的粉末活性炭加藥自動控制系統

　　技術領域

　　本發明涉及一種污水深度處理的粉末活性炭加藥自動控制系統，屬于污水處理領域。

　　背景技術

　　污水處理領域中傳統的自動控制系統要求建立精確的數學模型，并且必須遵循一些嚴格的線性化假設。然而實際水處理系統存在復雜性、時變性和不確定性等特性，一般無法獲得與假設相符的精確數學模型，因此采用傳統控制理論建立的水處理自動控制系統，在實際工程應用上仍存在著出水水質波動較大等問題，這也是粉末活性炭投加系統亟需解決的問題。

　　國內的活性炭投加系統都比較簡單，由于資金不足、技術力量薄弱以及生產的季節性等原因，加藥手段是靠取樣后測定，再根據測定結果去調整設備運行狀態，由于是非連續監測，且設備運行狀態調整滯后，常常導致投藥量準確性不高、出水水質不穩定，而要保證出水水質的穩定達標，需要投加過量的活性炭，這就提高了污水處理廠運行和管理費用。可以看出，目前的控制系統存在自動化水平低、工人勞動強度大和藥耗大等一系列問題。

　　發明內容

　　本發明的目的是提供一種用于水處理的粉末活性炭加藥自動控制系統，以提高投藥量的準確性。

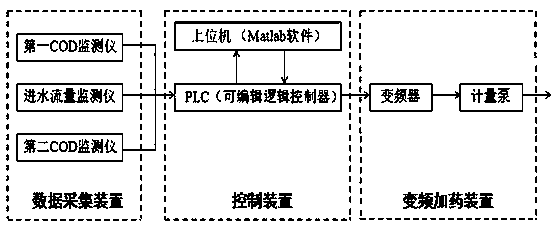

　　為實現上述目的，本發明所采取的技術方案是：本發明用于水處理的粉末活性炭加藥自動控制系統包括數據采集裝置、控制裝置和變頻加藥裝置;數據采集裝置包括第一COD監測儀、流量監測儀和第二COD監測儀，控制裝置包括PLC和上位機，上位機包括基于BP神經網絡預測模型的前饋控制器、以及PID反饋控制器，變頻加藥裝置包括變頻器和計量泵;第一COD監測儀、流量監測儀分別與處理池的進水端口連通，第二COD監測儀與處理池的出水端口連通，第一COD監測儀、流量監測儀、第二COD監測儀分別與PLC連接;前饋控制器、PID反饋控制器分別與PLC連接，PLC與變頻器連接，變頻器與計量泵連接。

　　進一步地，本發明將第一COD監測儀檢測到的COD監測值通過PLC輸入到前饋控制器，經BP神經網絡預測模型計算后將得到的前饋控制器的輸出值作為活性炭預測投加量;第二COD監測儀檢測到的COD監測值通過PLC輸入到PID反饋控制器，將PID反饋控制器的輸出值作為投藥量修正值，上位機利用公式計算后得到活性炭投加流量M并發送到PLC，其中，Δk表示投藥量修正值，m表示活性炭預測投加量，c表示活性炭炭漿濃度，Q表示進水流量;PLC根據活性炭投加流量控制變頻器，再由變頻器控制計量泵，從而控制粉末活性炭投加量。

　　進一步地，本發明還包括儲液池，儲液池與所述計量泵連通，所述儲液池內盛有活性炭炭漿。

　　進一步地，本發明所述計量泵與活性炭反應池的進水口連通。

　　與現有技術相比，本發明具有以下優點：

　　(1)由于采用了基于BP神經網絡預測模型的前饋控制器和PID反饋控制器復合控制的方式，將BP神經網絡的自學習能力和PID修正誤差能力有機結合起來，不僅克服了活性炭加藥傳統模型中存在的準確性低和模型失配的問題，又能根據出水COD及時修正當前的活性炭投加量，可彌補前饋中各參數在傳感器和炭漿濃度等方面的誤差，有效提高了模型預測精度和靈活性，提高了投藥的準確性，節省了藥耗。

　　(2)實現了活性炭投加系統的自動化控制，取代了以往的手動操作投加，建立了PLC和上位機之間的實時數據傳遞，上位機結合前饋預測活性炭投加量和反饋控制參數誤差的功能，進而通過公式計算實現了計量泵的精準加藥，減少了原先的人工調節時間，降低了技術人員的勞動強度，且保證了出水COD實現穩定達標。
