申請日2017.09.26

　　公開(公告)日2017.12.29

　　IPC分類號C02F1/32; C02F103/30

　　摘要

　　本發明公開了一種染料污水旋轉光催化降解裝置，包括輔助連接單元、圓筒形反應器、步進電機和抽水泵，所述輔助連接單元包括底板、電機支座和軸承座，兩個所述軸承座下端呈左右對稱固定于所述底板上端中部;所述圓筒形反應器兩端固定連接軸承，所述圓筒形反應器內沿軸線方向固定設置紫外殺菌燈，所述圓筒形反應器外側中部固定連接第一皮帶輪;所述步進電機通過螺栓固定于所述電機支座上端，所述步進電機的轉軸上固定連接第二皮帶輪，所述第二皮帶輪通過皮帶與所述第一皮帶輪轉動連接。本發明涉及的一種染料污水旋轉光催化降解裝置，實現了對染料污水的快速降解處理，操作簡單，容易實現。

　　權利要求書

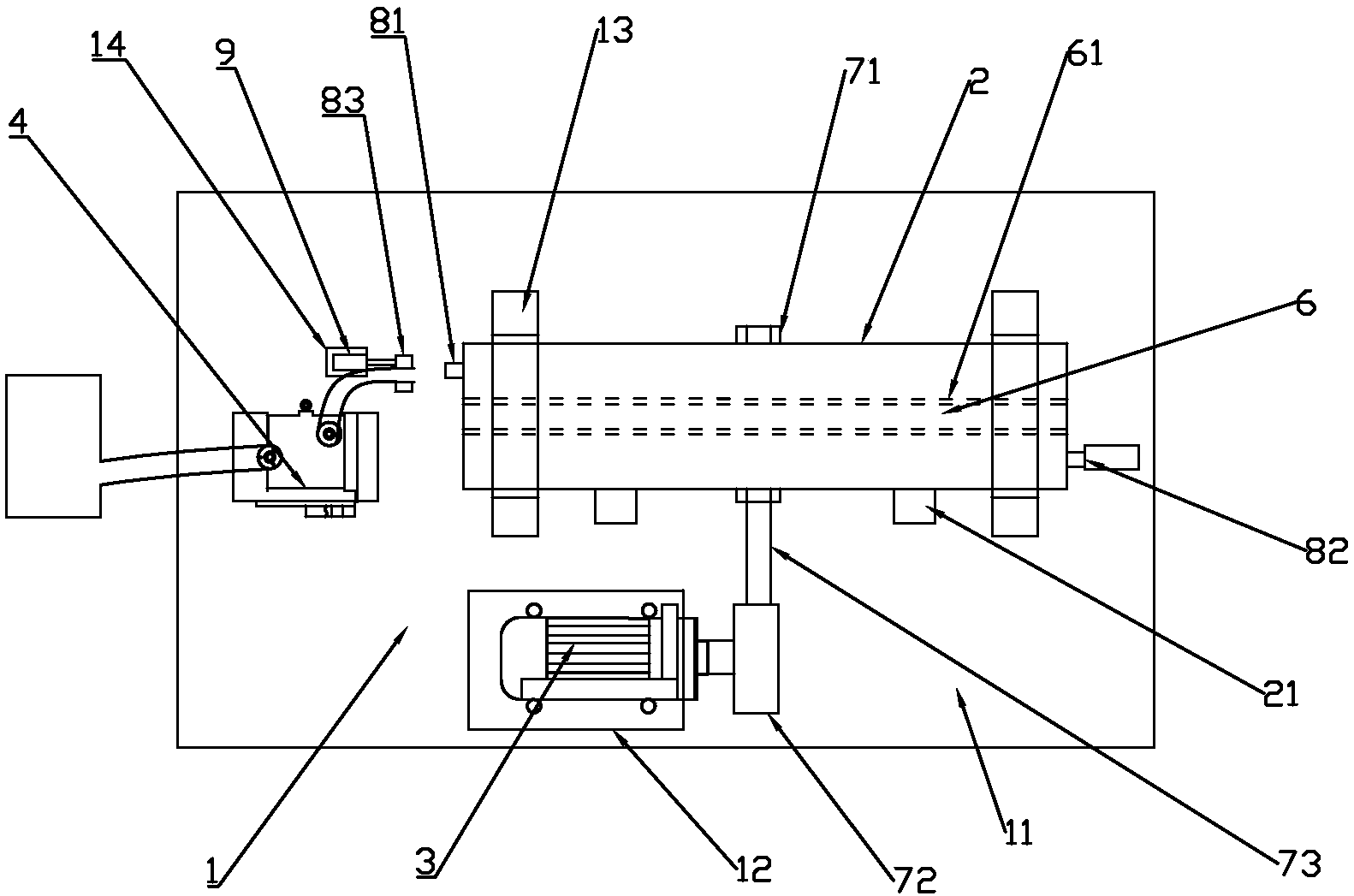

　　1.一種染料污水旋轉光催化降解裝置，其特征在于：包括輔助連接單元、圓筒形反應器、步進電機和抽水泵，

　　所述輔助連接單元包括底板、電機支座和軸承座，所述軸承座上部設有圓形孔，兩個所述軸承座下端呈左右對稱固定于所述底板上端中部，所述電機支座下端固定于所述底板前端;

　　所述圓筒形反應器兩端固定連接軸承，所述軸承的外圈焊接連接于所述圓形孔內，所述圓筒形反應器內沿軸線方向固定設置紫外殺菌燈，所述圓筒形反應器外側中部固定連接第一皮帶輪，所述圓筒形反應器左端上部螺紋連接單向進水閥，所述圓筒形反應器右端下部螺紋連接出水閥;

　　所述步進電機通過螺栓固定于所述電機支座上端，所述步進電機的轉軸上固定連接第二皮帶輪，所述第二皮帶輪通過皮帶與所述第一皮帶輪轉動連接;所述抽水泵固定于所述底板上端左側;所述輔助連接單元還包括伸縮桿支座，所述伸縮桿支座下端固定于所述單向進水閥下方的所述底板上;所述伸縮桿支座上端固定連接電動伸縮桿，所述電動伸縮桿頭部固定連接自動接口;所述自動接口內徑等于所述單向進水閥的外徑，所述自動接口軸心與所述單向進水閥的軸心位于同一條直線。

　　2.根據權利要求1所述的染料污水旋轉光催化降解裝置，其特征在于：所述圓筒形反應器內壁上設有半圓凹槽，兩相鄰的半圓凹槽的交叉處形成凹槽交叉凸起端，所述凹槽交叉凸起端頂部安裝有紫外殺菌燈，所述凹槽交叉凸起端的內部安裝有加熱棒，所述半圓凹槽的內壁上設有用于承載二氧化鈦的凹坑。

　　3.根據權利要求1所述的染料污水旋轉光催化降解裝置，其特征在于：所述圓筒形反應器下端左右兩側對稱設有底部配重。

　　4.根據權利要求1所述的染料污水旋轉光催化降解裝置，其特征在于：還包括有感光型測速儀，所述感光型測速儀固定于所述電機支座上端后側。

　　5.根據權利要求1所述的染料污水旋轉光催化降解裝置，其特征在于：還包括自動控制柜，所述自動控制柜下端固定于所述底板右側前方，所述自動控制柜與所述步進電機電連接、所述自動控制柜與所述電動伸縮桿電連接、所述自動控制柜與所述紫外殺菌燈電連接、所述自動控制柜與所述抽水泵電連接。

　　6.根據權利要求1所述的染料污水旋轉光催化降解裝置，其特征在于：所述紫外殺菌燈外圍還套有玻璃套，所述玻璃套兩端固定于所述圓筒形反應器兩側。

　　說明書

　　一種染料污水旋轉光催化降解裝置

　　技術領域

　　本發明屬于污水處理技術領域，具體涉及一種染料污水旋轉光催化降解裝置。

　　背景技術

　　光催化氧化法降解有機物污水具有對有機物的氧化幾乎無選擇性，并能使之完全礦化的特點，是近年來日益受到重視的治理污水新技術，經過多年的研究，用光催化氧化法去除水中的有機物的基礎理論研究已取得了很多成果，用二氧化鈦作為催化劑，在光照的條件下，使得染料污水與二氧化鈦充分反應，從而達到降解污水的效果。但目前還沒有較成熟的應用于工業污水降解的裝置，因此，市場上急需一種結構簡單，容易實現，降解效果好，實現自動化控制的染料污水旋轉光催化降解裝置。

　　發明內容

　　本發明研發出一種染料污水旋轉光催化降解裝置，解決了上述提出的技術問題。

　　本發明采用的技術手段如下：一種染料污水旋轉光催化降解裝置，包括輔助連接單元、圓筒形反應器、步進電機和抽水泵，

　　所述輔助連接單元包括底板、電機支座和軸承座，所述軸承座上部設有圓形孔，兩個所述軸承座下端呈左右對稱固定于所述底板上端中部，所述電機支座下端固定于所述底板前端;

　　所述圓筒形反應器兩端固定連接軸承，所述軸承的外圈焊接連接于所述圓形孔內，所述圓筒形反應器內沿軸線方向固定設置紫外殺菌燈，所述圓筒形反應器外側中部固定連接第一皮帶輪，所述圓筒形反應器左端上部螺紋連接單向進水閥，所述圓筒形反應器右端下部螺紋連接出水閥;

　　所述步進電機通過螺栓固定于所述電機支座上端，所述步進電機的轉軸上固定連接第二皮帶輪，所述第二皮帶輪通過皮帶與所述第一皮帶輪轉動連接;

　　所述抽水泵固定于所述底板上端左側。

　　進一步的，在上述技術方案中，所述輔助連接單元還包括伸縮桿支座，所述伸縮桿支座下端固定于所述單向進水閥下方的所述底板上。

　　進一步的，在上述技術方案中，所述伸縮桿支座上端固定連接電動伸縮桿，所述電動伸縮桿頭部固定連接自動接口。

　　進一步的，在上述技術方案中，所述自動接口內徑等于所述單向進水閥的外徑，所述自動接口軸心與所述單向進水閥的軸心位于同一條直線。

　　進一步的，在上述技術方案中，所述紫外殺菌燈外圍還套有玻璃套，所述玻璃套兩端固定于所述圓筒形反應器兩側。

　　進一步的，在上述技術方案中，所述圓筒形反應器下端左右兩側對稱設有底部配重。

　　進一步的，在上述技術方案中，還包括有感光型測速儀，所述感光型測速儀固定于所述電機支座上端后側。

　　進一步的，在上述技術方案中，還包括自動控制柜，所述自動控制柜下端固定于所述底板右側前方，所述自動控制柜與所述步進電機電連接、所述自動控制柜與所述電動伸縮桿電連接、所述自動控制柜與所述紫外殺菌燈電連接、所述自動控制柜與所述抽水泵電連接。

　　本發明的有益效果為：

　　(1)本發明的一種染料污水旋轉光催化降解裝置，結構簡單，操作方便，容易實現;

　　(2)本發明的一種染料污水旋轉光催化降解裝置，對染料污水降解效果好;

　　(3)本發明的一種染料污水旋轉光催化降解裝置，自動化程度高，實現了自動化控制，減少了勞動力。
