申請日2017.09.26

　　公開(公告)日2018.01.09

　　IPC分類號C02F1/461

　　摘要

　　本發明涉及一種具有反沖洗功能的焦化廢水電解裝置，包括罐體，所述罐體內設有與罐體固定連接的支撐架，該支撐架上豎直設置有一個陽極板和兩個陰極板，所述陽極板設置在兩個陰極板之間，所述陽極板、陰極板與外部電源連接，該陽極板與陰極板之間布設有多個填充有復合催化劑的載體棒，該多個載體棒通過一吊板吊掛在罐體的頂部，所述支撐架上還設置有多個噴水管，本發明通過在電解裝置內設置多個噴水管，該多個噴水管布設在陰極板、陽極板的兩側，并利用電解過濾后的廢水對電解裝置內的電極板進行反沖洗，充分清理附著在電極板表面的污垢，延長電極板的使用壽命，而且反沖洗的水使用處理后的廢水，循環利用，減少水資源的浪費與污染，節省成本。

　　權利要求書

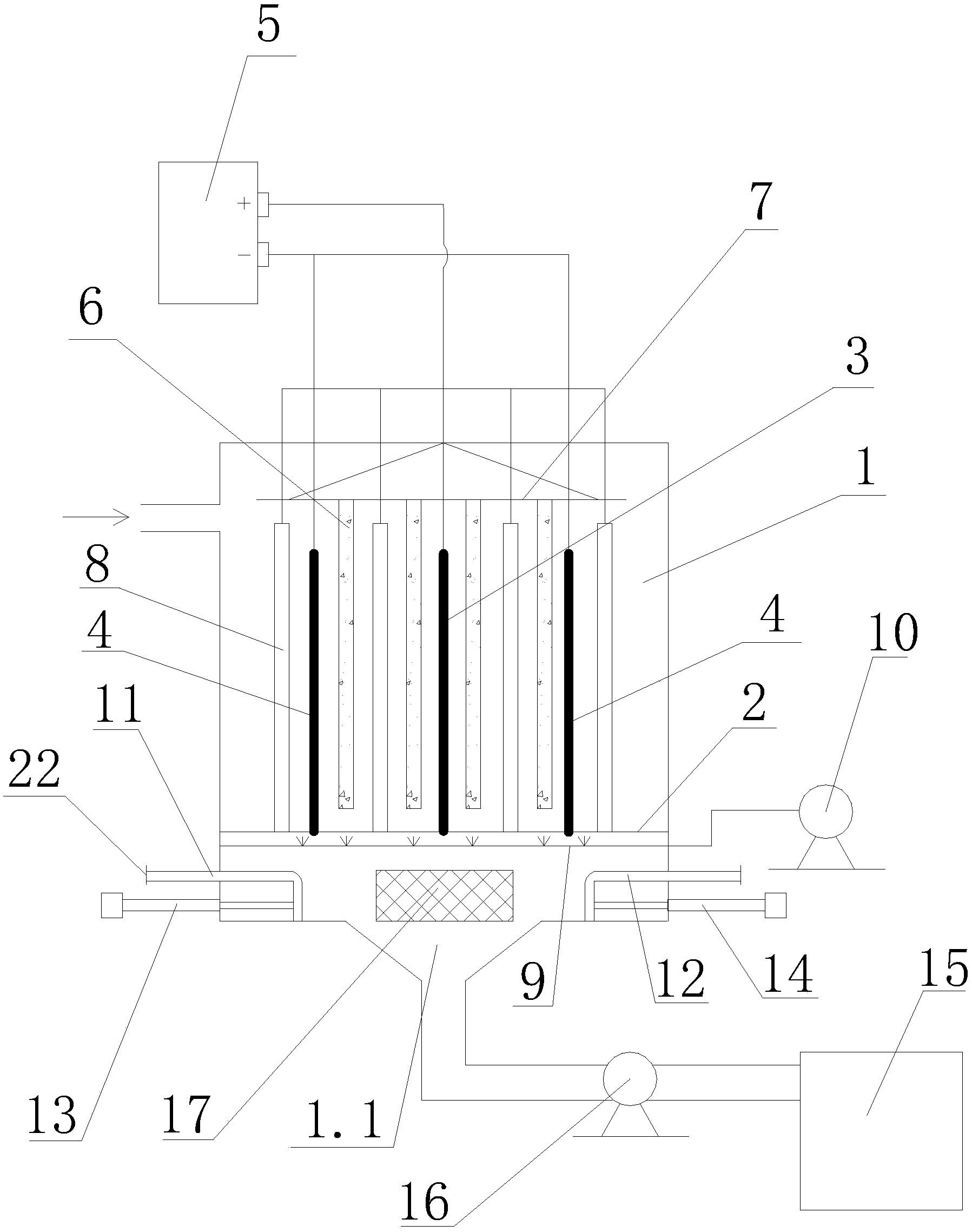

　　1.一種具有反沖洗功能的焦化廢水電解裝置，包括罐體(1)，其特征在于，所述罐體(1)內設有與罐體(1)固定連接的支撐架(2)，該支撐架(2)上豎直設置有一個陽極板(3)和兩個陰極板(4)，所述陽極板(3)設置在兩個陰極板(4)之間，所述陽極板(3)、陰極板(4)與外部電源(5)連接，該陽極板(3)與陰極板(4)之間布設有多個填充有復合催化劑的載體棒(6)，該多個載體棒(6)通過一吊板(7)吊掛在罐體(1)的頂部，該載體棒(6)下端到支撐架(2)的距離大于零，所述支撐架(2)上還設置有多個噴水管(8)，所述多個噴水管(8)與支撐架(2)相垂直，所述多個噴水管(8)與陽極板(3)、陰極板(4)相平行，所述罐體(1)內還設有曝氣管(9)，該曝氣管(9)位于支撐架(2)的下方，曝氣管(9)連接有進氣泵(10)，所述罐體(1)的底部對稱設置有可水平移動的第一刮板(11)和第二刮板(12)，所述第一刮板(11)通過第一氣缸(13)驅動，所述第二刮板(12)通過第二氣缸(14)驅動，所述罐體(1)的底部開設有沉淀物出口(1.1)，該沉淀物出口(1.1)通過管路連接有沉淀物收集箱(15)，該沉淀物出口(1.1)與沉淀物收集箱(15)之間的管路上設有第一抽泵(16)，所述罐體(1)的底部側面開有出液口(1.2)，該出液口(1.2)上安裝有第一過濾網(17)，該出液口(1.2)通過管路連接有廢液罐(18)，該出液口(1.2)與廢液罐(18)之間的管路上設有第二抽泵(19)，所述廢液罐(18)通過循環泵(20)與所述多個噴水管(8)連接，所述支撐架(2)由緯筋(2.2)與經筋(2.1)交錯而成，該緯筋(2.2)與經筋(2.1)的交叉點的數量等于噴水管(8)的數量，所述噴水管(8)定位在交叉點上，所述緯筋(2.2)與經筋(2.1)的橫截面呈三角形狀。

　　2.根據權利要求1所述的一種具有反沖洗功能的焦化廢水電解裝置，其特征在于，所述噴水管(8)呈柱狀，該噴水管(8)上密布有多個噴水孔，所述噴水管(8)的高度大于陰極板(4)、陽極板(3)的高度。

　　3.根據權利要求1所述的一種具有反沖洗功能的焦化廢水電解裝置，其特征在于，所述出液口(1.2)與第二抽泵(19)之間的管路上還設有第二過濾網(21)。

　　4.根據權利要求1所述的一種具有反沖洗功能的焦化廢水電解裝置，其特征在于，所述第一刮板(11)、第二刮板(12)均包含一水平面與一豎直面，該水平面與豎直面相垂直，所述水平面與豎直面之間為圓弧過渡，所述豎直面的底部與罐體(1)的底面相貼合，所述第一刮板(11)、第二刮板(12)的寬度與罐體(1)底面的寬度相等。

　　5.根據權利要求4所述的一種具有反沖洗功能的焦化廢水電解裝置，其特征在于，所述水平面的端部延伸有限位擋片(22)。

　　6.根據權利要求1所述的一種具有反沖洗功能的焦化廢水電解裝置，其特征在于，所述多個噴水管(8)布設在陰極板(4)、陽極板(3)的兩側，所述陽極板(3)的左面、右面均設有噴水管(8)，所述陰極板(4)的左面、右面均設有噴水管(8)。

　　說明書

　　一種具有反沖洗功能的焦化廢水電解裝置

　　技術領域

　　本發明涉及焦化廢水處理領域，尤其涉及一種具有反沖洗功能的焦化廢水電解裝置。

　　背景技術

　　焦化廢水是原煤高溫干餾、煤氣凈化和化學產品回收精制等過程產生的一種有毒有害、高濃度難降解有機廢水，其難度在于廢水的可生化性差，能夠?qū)Νh(huán)境造成長期影響，且部分已被證實會致癌，目前，普遍采用的方法是通過氧氣、催化劑與電極電解反應對難降解的污染物進行電解處理，將廢水中大分子有機物及芳香烴化合物降解成小分子或二氧化碳，但是反應后，會有一些污垢粘附在電極板或者催化劑載體上，會影響電極板和催化劑的使用壽命與電解效率。

　　發明內容

　　針對上述現有技術的現狀，本發明所要解決的技術問題在于提供一種能對電解裝置進行反沖洗，清除粘附的污垢，延長電極板的使用壽命的具有反沖洗功能的焦化廢水電解裝置。

　　本發明解決上述技術問題所采用的技術方案為：一種具有反沖洗功能的焦化廢水電解裝置，包括罐體，所述罐體內設有與罐體固定連接的支撐架，該支撐架上豎直設置有一個陽極板和兩個陰極板，所述陽極板設置在兩個陰極板之間，所述陽極板、陰極板與外部電源連接，該陽極板與陰極板之間布設有多個填充有復合催化劑的載體棒，該多個載體棒通過一吊板吊掛在罐體的頂部，該載體棒下端到支撐架的距離大于零，所述支撐架上還設置有多個噴水管，所述多個噴水管與支撐架相垂直，所述多個噴水管與陽極板、陰極板相平行，所述罐體內還設有曝氣管，該曝氣管位于支撐架的下方，曝氣管連接有進氣泵，所述罐體的底部對稱設置有可水平移動的第一刮板和第二刮板，所述第一刮板通過第一氣缸驅動，所述第二刮板通過第二氣缸驅動，所述罐體的底部開設有沉淀物出口，該沉淀物出口通過管路連接有沉淀物收集箱，該沉淀物出口與沉淀物收集箱之間的管路上設有第一抽泵，所述罐體的底部側面開有出液口，該出液口上安裝有第一過濾網，該出液口通過管路連接有廢液罐，該出液口與廢液罐之間的管路上設有第二抽泵，所述廢液罐通過循環泵與所述多個噴水管連接，所述支撐架由緯筋與經筋交錯而成，該緯筋與經筋的交叉點的數量等于噴水管的數量，所述噴水管定位在交叉點上，所述緯筋與經筋的橫截面呈三角形狀。

　　進一步地，所述噴水管呈柱狀，該噴水管上密布有多個噴水孔，所述噴水管的高度大于陰極板、陽極板的高度，噴水管的底部與電極板的底部等高，都是設置在支撐架上，使得噴水管噴水時，可以從上到下對電極板進行全面的沖洗，沖刷掉表面附著的污垢。

　　進一步地，所述出液口與第二抽泵之間的管路上還設有第二過濾網，雙重過濾，充分過濾電解后的廢水，防止循環泵將廢水循環至噴水管進行反沖洗時堵塞噴水管。

　　進一步地，所述第一刮板、第二刮板均包含一水平面與一豎直面，該水平面與豎直面相垂直，所述水平面與豎直面之間為圓弧過渡，所述豎直面的底部與罐體的底面相貼合，所述第一刮板、第二刮板的寬度與罐體底面的寬度相等，豎直面的設置可以清理罐體底面沉積的污垢，水平面的設置是防止污垢太厚，在豎直面往前刮的時候，污垢堆高越過豎直面掉到背側而形成污垢死角，設了水平面后，越過的污垢可以堆積在水平面上，當刮板向后退的時候，罐體的側壁可將水平面上的污垢刮落到罐體底面上，再下一次豎直面向前推的時候，將污垢推至沉淀物出口處排出，圓弧過渡是方便污垢從水平面滑落到罐體底面上，而豎直面的底部與罐體的底面相貼合，第一刮板、第二刮板的寬度與罐體底面的寬度相等，是為了將罐體底面沉積的污垢完全清除，保證污垢能完全被往前刮落至沉淀物出口處排出，防止廢水進入罐體后污垢又混入廢水中進行再次電解，浪費電源又影響效率。

　　進一步地，所述水平面的端部延伸有限位擋片，刮板水平移動時可以起到臨界位限位保護的作用，當刮板豎直面與沉淀物出口邊緣齊平時，限位擋片與罐體外壁貼合，防止刮板完全伸入罐體內，影響刮板往復運動。

　　進一步地，所述多個噴水管布設在陰極板、陽極板的兩側，所述陽極板的左面、右面均設有噴水管，所述陰極板的左面、右面均設有噴水管，對電極板的左右面進行充分的沖洗，清除污垢，延長使用壽命。

　　與現有技術相比，本發明的優點在于：本發明通過在電解裝置內設置多個噴水管，該多個噴水管布設在陰極板、陽極板的兩側，并利用電解過濾后的廢水對電解裝置內的電極板進行反沖洗，充分清理附著在電極板表面的污垢，延長電極板的使用壽命，而且反沖洗的水使用處理后的廢水，循環利用，減少水資源的浪費與污染，節省成本，另外，配合第一刮板、第二刮板的往復移動，保證污垢能完全被刮落至沉淀物出口處排出，防止下一輪廢水進入罐體后污垢又混入廢水中進行再次電解反應，浪費電源又影響效率，本發明能連貫高效地完成電解、抽液、反沖洗、抽液、抽污垢的步驟，利用處理后的廢水反沖洗電極板，延長電極板的使用壽命，循環利用廢水，操作環保。
