申請日2017.09.26

　　公開(公告)日2018.01.16

　　IPC分類號C02F9/02

　　摘要

　　本發明提供一種實現凈水設備廢水比例自動調節的控制方法，當電控模塊(14)獲取龍頭(9)的打開信號后，計算凈水設備的脫鹽率，當脫鹽率大于設定值時，啟動廢水調節閥(10)，降低廢水流量以來降低脫鹽率;當脫鹽率小于設定值時，啟動廢水調節閥(10)，提高廢水流量以提高脫鹽率;當脫鹽率等于設定值時，廢水調節閥(10)處于設定廢水比例排放狀態不動。本發明的控制方法可實現凈水設備的廢水比例自動調節，起到節水節能的有益效果，同時為用戶用水安全提供了保障。

　　權利要求書

　　1.實現凈水設備廢水比例自動調節的控制方法，所述凈水設備包括通過水路管路依序連接的原水電磁閥(3)、原水TDS檢測器(4)、增壓泵(5)、膜濾芯(6)、凈水電磁閥(7)、凈水TDS檢測器(8)和龍頭(9)，膜濾芯(6)具有凈水端和濃水端，凈水電磁閥(7)與所述凈水端相連，所述濃水端依序連接廢水調節閥(10)、濃水流量計(11)和廢水電磁閥(12)，所述凈水設備還包括分別與原水電磁閥(3)、原水TDS檢測器(4)、增壓泵(5)、凈水電磁閥(7)、凈水TDS檢測器(8)、龍頭(9)、廢水調節閥(10)、流量計(11)和廢水電磁閥(12)電連接的電控模塊(14);

　　其特征在于所述方法包括以下步驟：

　　A、電控模塊(14)獲取龍頭(9)的打開信號后，向所述凈水設備發出制水指令使凈水設備處于制水狀態，所述制水執行包括打開原水電磁閥(3)、原水TDS檢測器(4)、增壓泵(5)、凈水電磁閥(7)、凈水TDS檢測器(8)、廢水調節閥(10)、廢水流量計(11)和廢水電磁閥(12);

　　B、在凈水設備制水狀態，電控模塊(14)獲取原水TDS檢測器(4)和凈水TDS檢測器(8)的讀數，通過所述讀數計算凈水設備的脫鹽率，根據所述脫鹽率控制廢水調節閥(10)的開度，脫鹽率的計算公式為：

　　凈水設備脫鹽率=(原水TDS-凈水TDS)/原水TDS×100%;

　　C、在凈水設備制水狀態下，廢水電磁閥(12)處于打開狀態，此時當脫鹽率大于設定值時，啟動廢水調節閥(10)，降低廢水流量以來降低脫鹽率;當脫鹽率小于設定值時，啟動廢水調節閥(10)，提高廢水流量以提高脫鹽率;當脫鹽率等于設定值時，廢水調節閥10處于設定廢水比例排放狀態不動;

　　D、電控模塊(14)獲取龍頭(9)的關閉信號后，向所述凈水設備發出停止制水指令使凈水設備處于停止制水狀態;停止制水指令包括關閉原水電磁閥(3)、增壓泵(5)、凈水電磁閥(7)、廢水調節閥(10)和廢水電磁閥(12)關閉;

　　E、在凈水設備處于停止制水狀態時，電控模塊(14)獲取停止制水的持續時間，當所述持續時間大于或等于設定值時，啟動原水電磁閥(3)、增壓泵(5)、廢水調節閥(10)和廢水電磁閥(12)實現系統自凈。

　　2.根據權利要求1所述的方法，其特征在于步驟C中，所述設定值是70%。

　　3.根據權利要求1所述的方法，其特征在于步驟E中，所述設定值為24h。

　　4.根據權利要求1所述的方法，其特征在于步驟E中，啟動原水電磁閥(3)、增壓泵(5)、廢水調節閥(10)和廢水電磁閥(12)并持續20-60s。

　　5.根據權利要求1所述的方法，其特征在于廢水調節閥(10)是無級可調式廢水比例調節器。

　　6.根據權利要求5所述的方法，所述無級可調式廢水比例調節器包括電機(101)、閥芯(102)和調節器主體(104)，其特征在于電機(101)的電機軸與閥芯(102)機械連接、向閥芯(102)傳動;

　　閥芯(102)上部設有外螺紋(121)，下部為調節端(124);閥芯上部具有與電機(101)的電機軸機械連接的機構;

　　調節器主體(104)具有三通管件結構，其中一個通路設有與閥芯的外螺紋(121)相配合的內螺紋(141)。

　　說明書

　　實現凈水設備廢水比例自動調節的控制方法

　　【技術領域】

　　本發明涉及凈水設備的控制方法，特別是一種實現凈水設備廢水比例自動調節的控制方法。

　　【背景技術】

　　目前市面上的凈水設備在廢水排放方面都采用固定孔位的方式或單個固定式廢水比例器來簡單的實現設備廢水的排量調節，設備不具備根據實時原水水質去分析、自動調節廢水排放量的功能，從而造成了水資源的浪費。另一方面，當原水TDS值高而廢水排放量固定，這種不匹配狀態長時間持續會造成凈水設備中濾芯加速堵塞，從而增加設備使用成本。

　　可見，現有的凈水設備由于廢水排放系統通常不具備流量檢測功能，固定式的廢水比例具備明顯缺點：一方面因為固定式的排放孔徑，無法根據原水水質實現廢水排量調節，所以當原水TDS值較低時，水資源浪費相對嚴重，另一方面一旦被廢水管路堵塞，凈水設備通常無法自動識別，容易迅速造成膜濾芯堵死、損壞膜濾芯，此外膜濾芯堵死還會進一步給凈水設備的水路系統造成承壓工作的風險。

　　另一方面，現有的凈水設備的廢水端通常不具備電磁閥，當機器停止工作時，廢水不會立即停止，也造成了水資源的浪費。

　　【發明內容】

　　本發明的目的是克服現有技術不足，提供一種結構簡單、廢水排放比例可根據進水水質自動調節的凈水設備，以及該凈水設備所具備的控制方法。

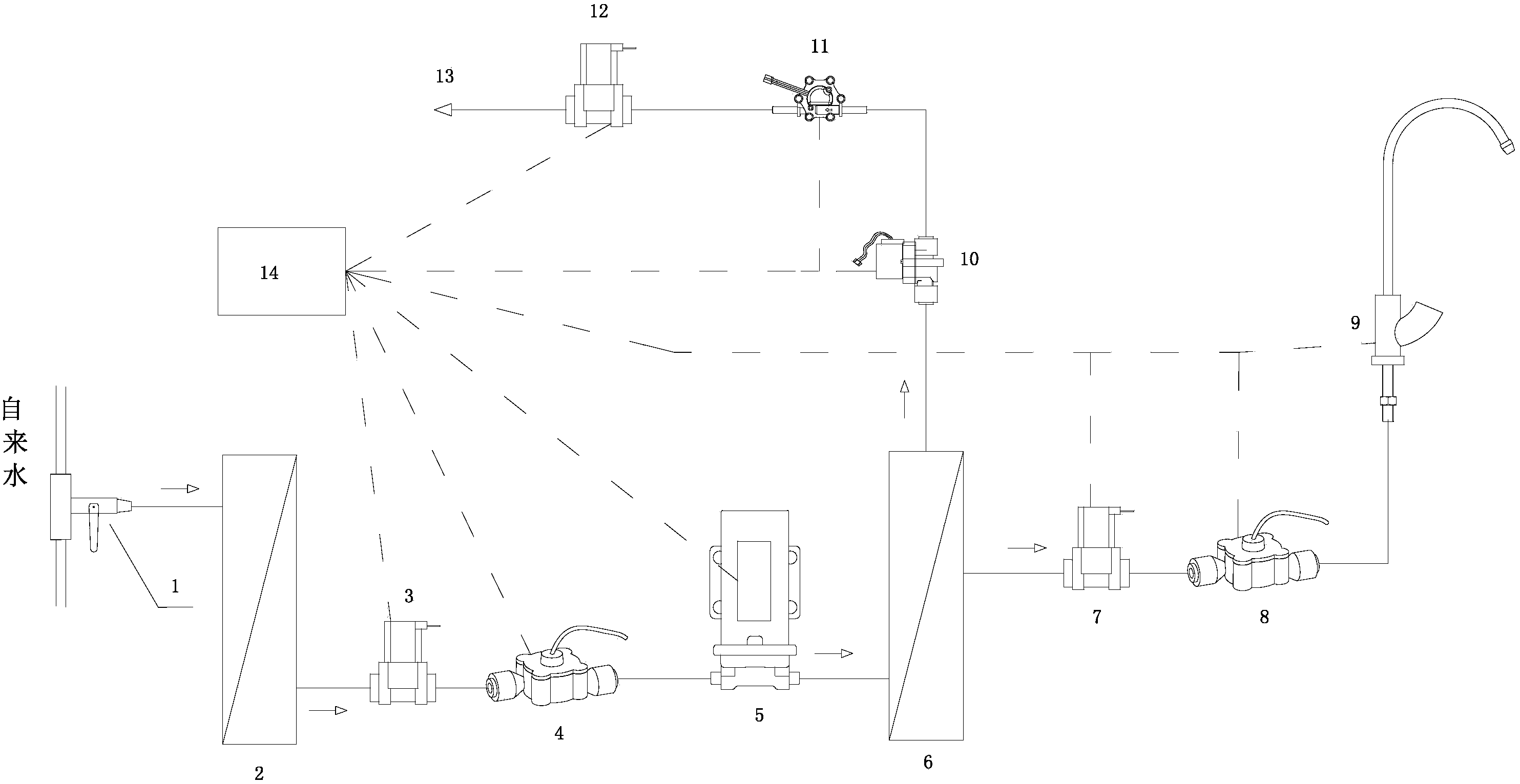

　　為了實現上述目的，本發明提供實現凈水設備廢水比例自動調節的控制方法，所述凈水設備包括通過水路管路依序連接的原水電磁閥3、原水TDS檢測器4、增壓泵5、膜濾芯6、凈水電磁閥7、凈水TDS檢測器8和龍頭9，膜濾芯6具有凈水端和濃水端，凈水電磁閥7與所述凈水端相連，所述濃水端依序連接廢水調節閥10、濃水流量計11和廢水電磁閥12，所述凈水設備還包括分別與原水電磁閥3、原水TDS檢測器4、增壓泵5、凈水電磁閥7、凈水TDS檢測器8、龍頭9、廢水調節閥10、流量計11和廢水電磁閥12電連接的電控模塊14;

　　所述方法包括以下步驟：

　　A、電控模塊14獲取龍頭9的打開信號后，向所述凈水設備發出制水指令使凈水設備處于制水狀態，所述制水執行包括打開原水電磁閥3、原水TDS檢測器4、增壓泵5、凈水電磁閥7、凈水TDS檢測器8、廢水調節閥10、廢水流量計11和廢水電磁閥12;

　　B、在凈水設備制水狀態，電控模塊14獲取原水TDS檢測器4和凈水TDS檢測器8的讀數，通過所述讀數計算凈水設備的脫鹽率，根據所述脫鹽率控制廢水調節閥10的開度，脫鹽率的計算公式為：

　　凈水設備脫鹽率=(原水TDS-凈水TDS)/原水TDS×100%;

　　C、在凈水設備制水狀態下，廢水電磁閥12處于打開狀態，此時當脫鹽率大于設定值時，啟動廢水調節閥10，降低廢水流量以來降低脫鹽率;當脫鹽率小于設定值時，啟動廢水調節閥10，提高廢水流量以提高脫鹽率;而當脫鹽率等于設定值時，廢水調節閥10處于設定廢水比例排放狀態不動;

　　D、電控模塊14獲取龍頭9的關閉信號后，向所述凈水設備發出停止制水指令使凈水設備處于停止制水狀態;停止制水指令包括關閉原水電磁閥3、增壓泵5、凈水電磁閥7、廢水調節閥10和廢水電磁閥12關閉;

　　E、在凈水設備處于停止制水狀態時，電控模塊14獲取停止制水的持續時間，當所述持續時間大于或等于設定值時，啟動原水電磁閥3、增壓泵5、廢水調節閥10和廢水電磁閥12實現系統自凈。

　　在本發明中，“凈水設備”可理解為含有水路系統和電控系統的凈水機設備，常規的凈水設備屬于本領域的現有技術。

　　在本發明中，步驟C中，脫鹽率設定值是70%。經過試驗發明驗證，若設定值低于70%時，當部分地區原水水質偏高時，設備產水容易出現燒水結垢的現象。可選的，步驟E中，停止制水的持續時間設定值為24h。

　　根據一種優選的實施方式，為了保障設備產水的水質新鮮，步驟E中，啟動原水電磁閥3、增壓泵5、廢水調節閥10和廢水電磁閥12并持續20-60s。

　　在本發明中，廢水調節閥10可以采用無級可調式廢水比例調節器。

　　優選地，例如中國實用新型專利CN 2016210523715公開的無級可調式廢水比例調節器，包括電機101、閥芯102和調節器主體104，其特征在于電機101的電機軸與閥芯102機械連接、向閥芯102傳動;閥芯102上部設有外螺紋121，下部為調節端124;閥芯上部具有與電機101的電機軸機械連接的機構;調節器主體104具有三通管件結構，其中一個通路設有與閥芯的外螺紋121相配合的內螺紋141。

　　使用時，當電機101轉動，在導向機構的作用下閥芯102隨之轉動，閥芯的外螺紋121與調節器主體104的內螺紋141配合，閥芯102向下或向上運動。例如當電機101正轉時，閥芯102向下轉動，可使廢水比例調節器主體104內流道空間縮小，達到調小流量的目的。當電機101反轉時，閥芯102向上轉動，使其廢水比例調節器主體104內的流道空間增大，達到調大流量的目的。

　　通過上述控制方法及凈水設備構造，在凈水設備初始工作時，電控模塊14根據原水TDS檢測器4和凈水TDS檢測器8獲取的水質情況(TDS數值)，不斷變速調整廢水調節閥10的流量。由于廢水調節閥10的流量大小會直接影響凈水TDS值，實現對凈水水質的控制。電控模塊14可以定期(例如每隔3min)計算水質，通過計算結果判斷并調整脫鹽率，直到凈水設備內置最低脫鹽率值70%，然后后停止調節。電控模塊14在調節凈水設備脫鹽率時，如果脫鹽率始終低于程序設定值70%，電控模塊14會啟動廢水電磁閥實現系統沖洗，每次沖洗時間20S，直到調節達到凈水設備內置最低脫鹽率值70%后停止調節;機器穩定工作30min后，電控模塊14會記錄原水TDS檢測器4、凈水TDS檢測器8和流量計11的數值作為基礎計算值。

　　設備在不斷的使用過程中，由于截留凈化的原理，在膜濾芯的濃水端，污染物會不斷的堆積質變，此時電控模塊14會不斷的監控檢測記錄相關水質，然后根據記錄的基礎數值進行計算，實現系統沖洗與廢水排放量的調整，從而為用戶的用水安全提供保障。
