申請日2017.09.25

　　公開(公告)日2017.12.22

　　IPC分類號E03C1/12; E03B1/04; C02F9/10

　　摘要

　　本發明屬于水資源再利用裝置技術領域，具體涉及一種家用污水重復利用裝置，包括蒸餾單元，蒸餾單元包括蒸餾管道和旋轉筒體，旋轉筒體套設在蒸餾管道上且可相對于蒸餾管道旋轉，旋轉筒體的兩端與蒸餾管道外壁之間密封連接，蒸餾管道的外壁與旋轉筒體的內壁之間設有蒸餾空間，在蒸餾管道的管道壁上設置有出氣口，在旋轉筒體的筒壁上設置有排水口，出氣口使蒸餾管道內部空間與蒸餾空間連通，排水口使蒸餾空間與旋轉筒體外界空間連通，在蒸餾管道的外壁設置有加熱元件。蒸餾單元可以對污水進行加熱蒸餾，轉動旋轉筒體使排水口朝下，可以將蒸餾水收集起來，用作生活用水;轉動旋轉筒體使排水口朝上，蒸汽直接從排水口排到空氣中，起到加濕器的作用。

　　權利要求書

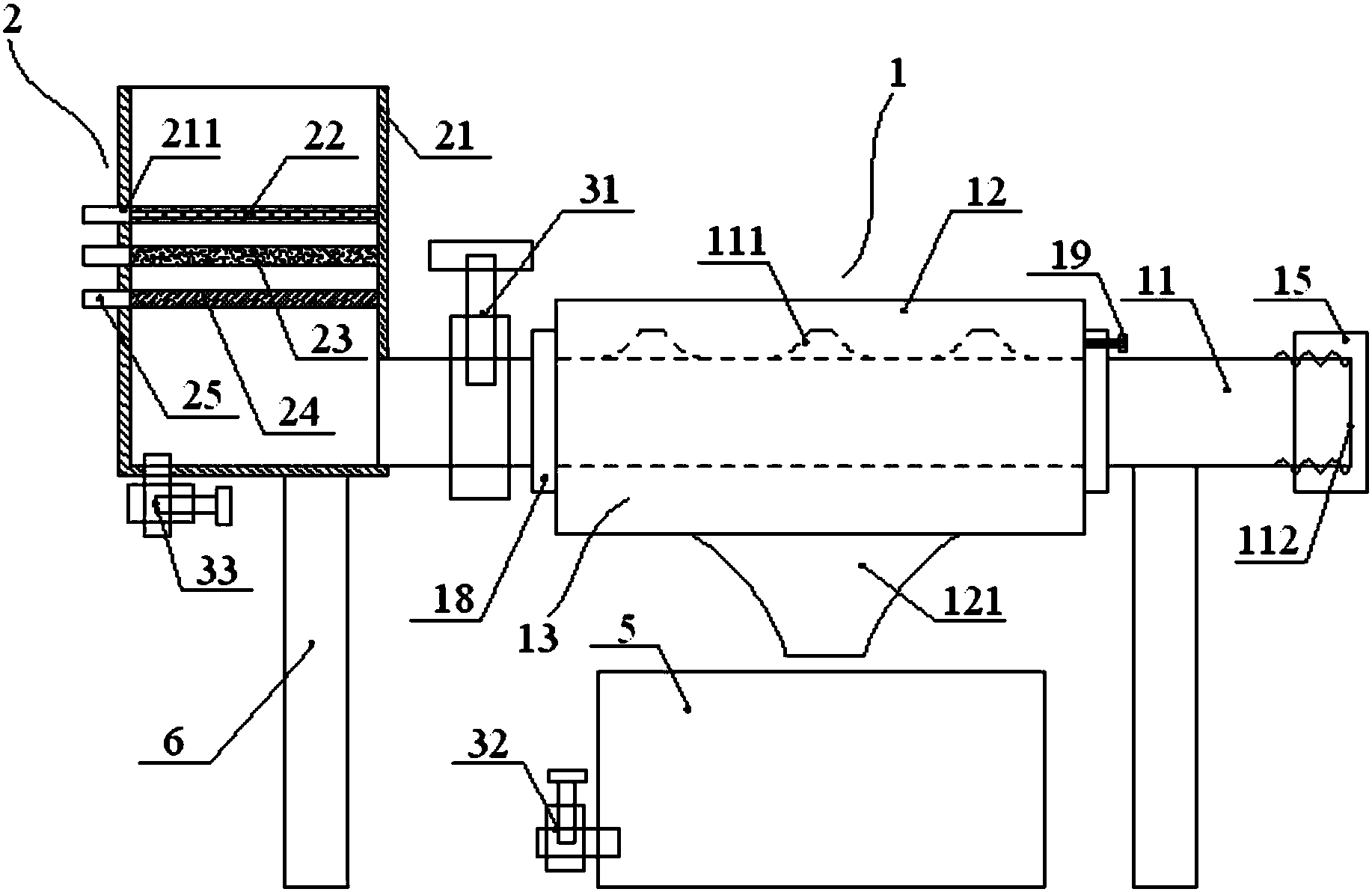

　　1.家用污水重復利用裝置，其特征在于：包括蒸餾單元(1)，所述蒸餾單元(1)包括蒸餾管道(11)和旋轉筒體(12)，所述旋轉筒體(12)套設在所述蒸餾管道(11)上且可相對于蒸餾管道(11)旋轉，所述旋轉筒體(12)的兩端與蒸餾管道(11)外壁之間密封連接，所述蒸餾管道(11)的外壁與旋轉筒體(12)的內壁之間設有蒸餾空間(13)，在所述蒸餾管道(11)的管道壁上設置有出氣口(111)，在所述旋轉筒體(12)的筒壁上設置有排水口(121)，所述出氣口(111)使蒸餾管道(11)內部空間與蒸餾空間(13)連通，所述排水口(121)使蒸餾空間(13)與旋轉筒體(12)外界空間連通，在所述蒸餾管道(11)的外壁設置有加熱元件(14)。

　　2.根據權利要求1所述的家用污水重復利用裝置，其特征在于：還包括過濾單元(2)，所述過濾單元(2)與蒸餾單元(1)之間通過管道連通，在所述管道上設置有閥門A(31)，在所述蒸餾管道(11)尾部的管道口(112)處設置有能將所述管道口(112)封閉住的密封蓋體(15)。

　　3.根據權利要求2所述的家用污水重復利用裝置，其特征在于：所述過濾單元(2)包括過濾桶(21)，在所述過濾桶(21)的內部設置有至少兩層過濾網，過濾網的水平位置高于所述管道。

　　4.根據權利要求3所述的家用污水重復利用裝置，其特征在于：在所述過濾桶(21)的內部設置有三層過濾網，從上至下分別為砂石過濾網(22)、活性炭過濾網(23)和海綿過濾網(24)。

　　5.根據權利要求1所述的家用污水重復利用裝置，其特征在于：在與出氣口(111)相對的蒸餾管道(11)外壁貼合有弧形板(16)，所述加熱元件(14)設置于弧形板(16)內。

　　6.根據權利要求1所述的家用污水重復利用裝置，其特征在于：在所述旋轉筒體(12)的內壁設置有用于殺菌的紫外線燈(17)。

　　7.根據權利要求1所述的家用污水重復利用裝置，其特征在于：還包括除污桿(4)，所述除污桿(4)包括橫桿(41)、圓盤(42)和毛刷(43)，所述圓盤(42)固定在橫桿(41)的一端且與橫桿(41)垂直，所述毛刷(43)固定在所述橫桿(41)的桿段上，所述毛刷(43)的橫截面形狀與所述蒸餾管道(11)的橫截面形狀匹配。

　　8.根據權利要求3所述的家用污水重復利用裝置，其特征在于：所述過濾桶(21)的橫截面為方形，在所述過濾桶(21)的桶壁上開設有供過濾網插入的通孔(211)，在所述通孔(211)內壁設置有密封圈(212)，在與所述通孔(211)相對的過濾桶(21)桶壁上設置有固定過濾網的凹槽(213)。

　　9.根據權利要求2所述的家用污水重復利用裝置，其特征在于：在所述排水口(121)對應的下端設置有儲水池(5)，所述儲水池(5)下端側壁安裝有用于放水的閥門B(32)，蒸餾單元(1)和過濾單元(2)下端固定有支撐桿(6)。

　　10.根據權利要求3所述的家用污水重復利用裝置，其特征在于：在所述過濾桶(21)底部安裝有用于放水的閥門C(33)。

　　說明書

　　家用污水重復利用裝置

　　技術領域

　　本發明屬于水資源再利用裝置技術領域，具體涉及一種家用污水重復利用裝置。

　　背景技術

　　我國大多數城市中有50%缺水，甚至嚴重缺水，生活中的很多廢水都可以再次利用，如果直接將其排放，則會造成很大的浪費，如果將其收集并進行處理，可以節約大量的水資源，提高廢水的利用率，避免不必要的浪費，節約水資源，符合現在生活對綠色、環保、節能的要求�，F(xiàn)有的污水重復利用大多為城市集中回收，進行處理利用，耗時較長，成本較高，且功能單一。

　　發明內容

　　本發明所要解決的技術問題是：提供能將污水中的金屬不揮發物質清除掉且具有加濕器功能的家用污水重復利用裝置。

　　本發明解決其技術問題所采用的家用污水重復利用裝置，包括蒸餾單元，所述蒸餾單元包括蒸餾管道和旋轉筒體，所述旋轉筒體套設在所述蒸餾管道上且可相對于蒸餾管道旋轉，所述旋轉筒體的兩端與蒸餾管道外壁之間密封連接，所述蒸餾管道的外壁與旋轉筒體的內壁之間設有蒸餾空間，在所述蒸餾管道的管道壁上設置有出氣口，在所述旋轉筒體的筒壁上設置有排水口，所述出氣口使蒸餾管道內部空間與蒸餾空間連通，所述排水口使蒸餾空間與旋轉筒體外界空間連通，在所述蒸餾管道的外壁設置有加熱元件。

　　進一步的是，還包括過濾單元，所述過濾單元與蒸餾單元之間通過管道連通，在所述管道上設置有閥門A，在所述蒸餾管道尾部的管道口處設置有能將所述管道口封閉住的密封蓋體。

　　進一步的是，所述過濾單元包括過濾桶，在所述過濾桶的內部設置有至少兩層過濾網，過濾網的水平位置高于所述管道。

　　進一步的是，在所述過濾桶的內部設置有三層過濾網，從上至下分別為砂石過濾網、活性炭過濾網和海綿過濾網。

　　進一步的是，在與出氣口相對的蒸餾管道外壁貼合有弧形板，所述加熱元件設置于弧形板內。

　　進一步的是，在所述旋轉筒體的內壁設置有用于殺菌的紫外線燈。

　　進一步的是，還包括除污桿，所述除污桿包括橫桿、圓盤和毛刷，所述圓盤固定在橫桿的一端且與橫桿垂直，所述毛刷固定在所述橫桿的桿段上，所述毛刷的橫截面形狀與所述蒸餾管道的橫截面形狀匹配。

　　進一步的是，所述過濾桶的橫截面為方形，在所述過濾桶的桶壁上開設有供過濾網插入的通孔，在所述通孔內壁設置有密封圈，在與所述通孔相對的過濾桶桶壁上設置有固定過濾網的凹槽。

　　進一步的是，在所述排水口對應的下端設置有儲水池，所述儲水池下端側壁安裝有用于放水的閥門B，蒸餾單元和過濾單元下端固定有支撐桿。

　　進一步的是，在所述過濾桶底部安裝有用于放水的閥門C。

　　本發明的有益效果是：通過設置蒸餾單元，可以對污水進行加熱蒸餾，轉動旋轉筒體使排水口朝下時，可以將蒸餾水收集起來，用作生活用水;轉動旋轉筒體使排水口朝上時，蒸汽直接從排水口排到空氣中，起到加濕器的作用;通過砂石過濾網、活性炭過濾網和海綿過濾網對污水進行初步過濾，過濾速度快，可有效去除水中的有機物、農藥、膠體、鐵、錳、細菌、病毒等污染物，使水得到粗過濾，過濾后的水可用做澆花、沖馬桶等，粗過濾后的水可以繼續放入到管道中進行蒸發，收集蒸餾水可以用作洗手、洗腳等，或者將蒸汽排到空氣中做加濕器用增加空氣濕度。
