申請日2017.09.25

　　公開(公告)日2017.12.29

　　IPC分類號C02F9/04

　　摘要

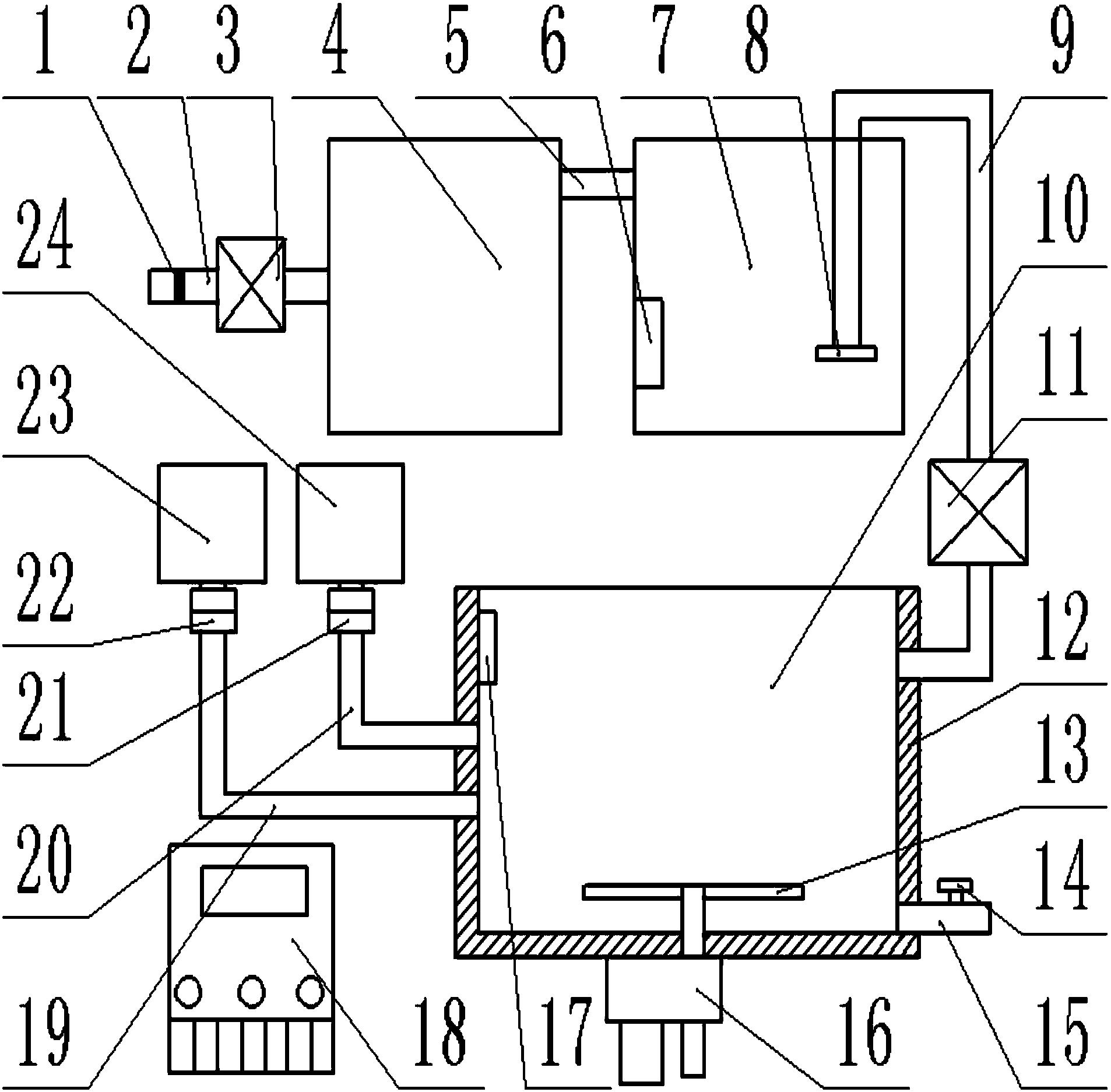

　　本發明提供了一種新型混泥土廢水處理系統，屬于廢水處理系統領域，包括攪拌外殼、沉淀池和控制裝置;所述攪拌外殼水平放置，且內部設有攪拌腔;所述攪拌腔中部下方設有攪拌葉片;所述攪拌葉片設有兩個，對稱分布;所述攪拌腔左端上方設有水位監測器，且固定攪拌外殼內表面;所述水位監測器下端設有連接攪拌腔的進藥管和進酸管，且固定連接在攪拌外殼內表面上;所述進藥管設在進酸管的下端;所述進藥管左方上端設有藥槽;所述藥槽下端面設有第一電磁閥;所述進酸管左方上端設有加酸池;所述攪拌腔右側下端設有固定連接的排水管;本發明系統結構設計簡單、易于操作、方便管理、可以對廢液中沉淀物進行清除，同時也能中和堿性溶液。

　　權利要求書

　　1.一種新型混泥土廢水處理系統，涉及一種廢水處理系統;其特征是，包括攪拌外殼、沉淀池和控制裝置;所述攪拌外殼水平放置，且內部設有攪拌腔;所述攪拌腔中部下方設有攪拌葉片;所述攪拌葉片設有兩個，對稱分布;所述攪拌腔左端上方設有水位監測器，且固定攪拌外殼內表面;所述水位監測器下端設有連接攪拌腔的進藥管和進酸管，且固定連接在攪拌外殼內表面上;所述進藥管設在進酸管的下端;所述進藥管左方上端設有藥槽;所述藥槽下端面設有第一電磁閥;所述進酸管左方上端設有加酸池;所述加酸池下端設有第二電磁閥;所述攪拌腔右側下端設有固定連接的排水管;所述排水管上端設有閥門;所述排水管上方設有固定連接在攪拌外殼上的吸水管;所述吸水管設有抽水泵;所述吸水管上端端頭設有吸水口;所述吸水口上設有孔;所述吸水口設在除砂池中;所述除砂池左端設有沉降池;所述沉降池與除砂池之間設有連接管;所述連接管水平放置;所述沉降池左端中部設有進液管;所述進液管上設有抽液泵和過濾網;所述過濾網設在抽液泵左端;所述攪拌腔左端下方設有控制裝置;所述傳動裝置包括傳動盒、旋轉電機、轉軸組成;所述傳動盒中設置有第一齒輪和第二齒輪;所述第一齒輪與旋轉電機的主軸固定連接;所述旋轉電機固定在傳動盒上表面;所述第二齒輪與第一齒輪相互嚙合，且頂部與轉軸固定連接;所述轉軸的另一端與攪拌葉片固定連接;所述轉軸設置與第二齒輪固定連接，且能夠旋轉攪拌葉片;所述控制裝置包括控制箱端蓋、控制箱外殼、顯示屏、蓄電池、控制按鈕;所述控制箱端蓋與控制箱外殼通過螺紋連接，且控制箱端蓋在控制箱外殼上方;所述控制箱端蓋中部下方設有顯示屏;所述顯示屏下方設有控制按鈕;所述控制按鈕下方設有蓄電池，且蓄電池固定連接在控制箱外殼底部。

　　2.根據權利要求1所述的一種新型混泥土廢水處理系統，其特征是，所述攪拌葉片設有固定連接在攪拌外殼底部下表面的傳動裝置。

　　3.根據權利要求1或2所述的一種新型混泥土廢水處理系統，其特征是，所述除砂池下端設有固定連接的分砂裝置。

　　說明書

　　新型混泥土廢水處理系統

　　技術領域

　　本發明涉及一種廢水處理系統，具體是一種新型混泥土廢水處理系統。

　　背景技術

　　近年來，隨著房地產蓬勃發展和建設規模的日益擴大，混泥土生產企業也迅速地發展起來，由于建筑混泥土生產企業每天都會產生大量的廢渣廢水，而且這些排放物大都含有較強的堿性，其中排放物中也含有大量的水泥、沙石等不容物;目前很多生產企業對廢渣廢水的處理費時費力，一般采取隨地排放，造成周圍環境的污染，還有對廢水的處理裝置設計不合理，只是簡單的沉降后就排放，處理廢水排放不達標，同樣對環境進行破壞，對城市用水造成污染，對農田造成損害等。

　　發明內容

　　針對上述現有技術的不足，本發明要解決的技術問題是提供一種新型混泥土廢水處理系統。

　　為解決上述技術問題，本發明提供了如下技術方案：

　　一種新型混泥土廢水處理系統，包括攪拌外殼、沉淀池和控制裝置;所述攪拌外殼水平放置，且內部設有攪拌腔;所述攪拌腔中部下方設有攪拌葉片;所述攪拌葉片設有兩個，對稱分布;所述攪拌腔左端上方設有水位監測器，且固定攪拌外殼內表面;所述水位監測器下端設有連接攪拌腔的進藥管和進酸管，且固定連接在攪拌外殼內表面上;所述進藥管設在進酸管的下端;所述進藥管左方上端設有藥槽;所述藥槽下端面設有第一電磁閥;所述進酸管左方上端設有加酸池;所述加酸池下端設有第二電磁閥;所述攪拌腔右側下端設有固定連接的排水管;所述排水管上端設有閥門;所述排水管上方設有固定連接在攪拌外殼上的吸水管;所述吸水管設有抽水泵;所述吸水管上端端頭設有吸水口;所述吸水口上設有孔;所述吸水口設在除砂池中;所述除砂池左端設有沉降池;所述沉降池與除砂池之間設有連接管;所述連接管水平放置;所述沉降池左端中部設有進液管;所述進液管上設有抽液泵和過濾網;所述過濾網設在抽液泵左端;所述攪拌腔左端下方設有控制裝置;所述傳動裝置包括傳動盒、旋轉電機、轉軸組成;所述傳動盒中設置有第一齒輪和第二齒輪;所述第一齒輪與旋轉電機的主軸固定連接;所述旋轉電機固定在傳動盒上表面;所述第二齒輪與第一齒輪相互嚙合，且頂部與轉軸固定連接;所述轉軸的另一端與攪拌葉片固定連接;所述轉軸設置與第二齒輪固定連接，且能夠旋轉攪拌葉片;所述控制裝置包括控制箱端蓋、控制箱外殼、顯示屏、蓄電池、控制按鈕;所述控制箱端蓋與控制箱外殼通過螺紋連接，且控制箱端蓋在控制箱外殼上方;所述控制箱端蓋中部下方設有顯示屏;所述顯示屏下方設有控制按鈕;所述控制按鈕下方設有蓄電池，且蓄電池固定連接在控制箱外殼底部。

　　作為本發明進一步的改進方案：所述攪拌葉片設有固定連接在攪拌外殼底部下表面的傳動裝置。

　　作為本發明進一步的改進方案：所述除砂池下端設有固定連接的分砂裝置。

　　與現有技術相比，本發明的有益效果是：

　　本發明系統結構設計簡單、易于操作、方便管理、可以對廢液中沉淀物進行清除，同時也能中和堿性溶液;設有沉淀池可以初步對廢液進行處理大顆粒雜質，設有傳動裝置，可以清除在攪拌腔中少些雜質，還可以利用藥槽與加酸池中的溶液混合，使廢液不危害周圍環境，進而保護環境;還有設有控制裝置，可以對整個系統進行監控與管理。
