申請日2017.09.24

　　公開(公告)日2018.02.23

　　IPC分類號E02B1/00

　　摘要

　　本發明公開了一種污水處理水域隔斷裝置，屬于水處理技術領域，其目的在于提供一種組裝更加方便、快捷的污水處理水域隔斷裝置，提高對水域隔斷的效率。該隔斷裝置包括多組安裝基桿，安裝基桿上安裝有張緊輪，相鄰兩組安裝基桿通過閉環鋼繩連接，且閉環鋼繩由對應的張緊輪撐緊，并在張緊輪旋轉時帶動閉環鋼繩在兩組安裝基桿之間的區域內轉動;閉環鋼繩上還連接有防水布。該隔斷方法中采用了上述隔斷裝置。本發明適用于在污水處理時用于湖水、江水等水域的隔斷。

　　權利要求書

　　1.一種污水處理水域隔斷裝置，其特征在于：包括多組安裝基桿(1)，安裝基桿(1)的一側或兩側沿安裝基桿(1)的高度方向均布有若干的張緊輪(4)，相鄰兩組安裝基桿(1)通過閉環鋼繩(2)連接，且閉環鋼繩(2)由對應的張緊輪(4)撐緊，并在張緊輪(4)旋轉時帶動閉環鋼繩(2)在兩組安裝基桿(1)之間的區域內轉動;閉環鋼繩(2)上還連接有防水布(3)。

　　2.如權利要求1所述的一種污水處理水域隔斷裝置，其特征在于：所述張緊輪(4)包括安裝架(43)，安裝架(43)的靠近安裝基桿(1)的一端上下對稱設置有兩組L型剛性簧片(44)，L型剛性簧片(44)通過安裝扣(45)安裝于安裝基桿(1)上;安裝架(43)的另一端活動連接有輪體(41)，輪體(41)可在安裝架(43)上自由轉動，輪體(41)上還開設有用于繞接閉環鋼繩(2)的鋼繩槽(42)。

　　3.如權利要求1所述的一種污水處理水域隔斷裝置，其特征在于：所述安裝基桿(1)包括旋轉塊(11)，旋轉塊(11)的下端面上固定連接有承載軸(12)，承載軸(12)的圓柱面上沿承載軸(12)的軸向開設有若干段螺紋段(14);承載軸(12)上沿承載軸(12)的軸向套設有多組支撐強度組件，位于最上端的支撐強度組件與旋轉塊(11)接觸，旋轉塊(11)可在支撐強度組件上自由旋轉，位于最上端的支撐強度組件與承載軸(12)上最上端的螺紋段(14)螺紋連接;所有支撐強度組件均可在承載軸(12)上沿承載軸(12)的軸向移動，并在支撐強度組件移動到承載軸(12)的對應位置時與承載軸(12)上對應位置處的螺紋段(14)螺紋連接。

　　4.如權利要求3所述的一種污水處理水域隔斷裝置，其特征在于：支撐強度組件包括外環體(16)，外環體(16)套設在承載軸(12)上，旋轉塊(11)放置在最上層支撐強度組件的外環體(16)的上端面上;外環體(16)內套設有移動板(13)，移動板(13)可與承載軸(12)上的螺紋段(14)螺紋連接;移動板(13)的底面上連接有套設在承載軸(12)外的連接套筒(15)，連接套筒(15)的另一端與相鄰的下一組支撐強度組件的外環體(16)固定連接。

　　5.如權利要求4所述的一種污水處理水域隔斷裝置，其特征在于：外環體(16)上端用于套設承載軸(12)的通孔的直徑小于移動板(13)的直徑;外環體(16)下端連接有封口板(17)，封口板(17)上用于套設承載軸(12)的通孔的直徑小于移動板(13)的直徑。

　　說明書

　　一種污水處理水域隔斷裝置

　　技術領域

　　本發明屬于水處理技術領域，涉及一種污水處理過程中對水域進行隔斷的隔斷裝置。

　　背景技術

　　全球的水體污染頻發，而水體污染包括物理性污染、化學性污染和生物性污染。其中，物理性污染是指水的渾濁度、溫度和水的顏色發生改變，水面的漂浮油膜、泡沫以及水中含有的放射性物質增加等;化學性污染包括有機化合物和無機化合物的污染，如水中溶解氧減少，溶解鹽類增加，水的硬度變大，酸堿度發生變化或水中含有某種有毒化學物質等;生物性污染是指水體中進入了細菌和污水微生物等。隨著水體污染程度的加劇，水污染防治越來越被人們所重視，2008年2月28日全國人民代表大會常務委員會修訂并通過了《中華人民共和國水污染防治法》，國家鼓勵、支持水污染防治的科學技術研究和先進適用技術的推廣應用。

　　在已經被污染的水體防治過程中，需要將廣闊的水體隔斷為一個個小的空間，再單獨向各個小空間的水體內投放對應的微生物菌種進行治理。然而，傳統的湖水隔斷主要采用磚砌、鋼筋、泥土、沙袋等方法將湖水隔斷為多個小空間，因而采用上述方法隔斷湖水耗資巨大、施工時間長、拆除艱難，且上述方法中的湖水隔斷已經定型，實現多個小空間之間的水流通極為不便。

　　為此，申請?zhí)枮?01510174062.9的發明專利申請就公開了一種湖水隔斷裝置和隔斷方法，該湖水隔斷裝置包括固定安裝于岸邊陸地的固定鋼管，兩側岸邊陸地上的固定鋼管之間設置有用于隔斷湖水的防水布，防水布頂部通過頂鋼繩繃緊于兩固定鋼管之間，防水布底部通過底鋼繩或底角鋼繩繃緊并使防水布底部陷入淤泥層內，防水布左右兩側通過側鋼繩繃緊，頂鋼繩、底鋼繩、底角鋼繩和側鋼繩均拴接于兩側固定鋼管上的拉緊器上并由拉緊器繃緊。該湖水隔斷方法包括如下步驟：1)、將兩根固定鋼管分別固定在兩側岸邊陸地上;2)、將頂鋼繩、左側鋼繩、右側鋼繩和底鋼繩(或/和底角鋼繩)穿接在防水布上，將頂鋼繩兩端分別拴接在兩側固定鋼管的拉緊器上并轉動拉緊器繃緊防水布頂部，使防水布懸掛在需要隔斷的水面上;3)、將底鋼繩(或/和底角鋼繩)兩端分別拴接在兩側固定鋼管的拉緊器上并轉動拉緊器繃緊防水布底部，使防水布底部陷入淤泥層內;4)、將左側鋼繩拴接在左側固定鋼管的拉緊器上，將右側鋼繩拴接在右側固定鋼管的拉緊器上，轉動固定鋼管的拉緊器繃緊防水布的左右兩側。

　　上述湖水隔斷裝置、隔斷方法中，湖水的隔斷通過兩端固定在設置于岸邊陸地上的固定鋼管的防水布實現，防水布通過頂鋼繩、底鋼繩、底角鋼繩和側鋼繩繃緊于兩固定鋼管之間實現湖水的隔斷，因而該裝置的結構簡單，耗資少成本較低，安裝和拆卸均方便、快捷，防水布一經安裝可至少10年不用更換，湖水隔斷效果好;且通過松緊對應的頂鋼繩、底鋼繩、底角鋼繩和側鋼繩即可實現放水、隔水功能;施工人員無需下水即可實現湖水的隔斷，且該湖水隔斷方法操作方便、快捷，隔斷時無需排水和底泥清掏，隔斷方法的耗資較低，只需3至5萬即可輕松完成湖水的隔離。

　　但是，在上述湖水隔斷裝置、隔斷方法中，整個隔斷裝置通過倆岸邊上的固定鋼管及穿設在倆固定鋼管之間的鋼繩組成。由于湖面所需隔斷的水域有寬、有窄;當遇到水域較寬時，該湖水隔斷裝置的組裝就顯得尤為麻煩，組裝效率較低，并在通過該隔斷裝置進行隔斷時，其隔斷的方法也顯得非常麻煩，實現隔斷的難度較大。

　　發明內容

　　本發明的發明目的在于：針對現有技術存在的問題，提供一種組裝更加方便、快捷的污水處理水域隔斷裝置，提高對水域隔斷的效率。

　　為了實現上述目的，本發明采用的技術方案為：

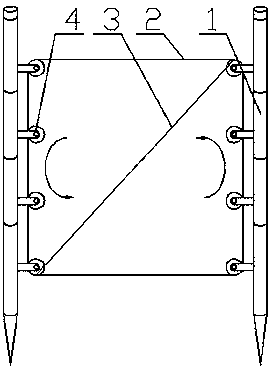

　　一種污水處理水域隔斷裝置，包括多組安裝基桿，安裝基桿的一側或兩側沿安裝基桿的高度方向均布有若干的張緊輪，相鄰兩組安裝基桿通過閉環鋼繩連接，且閉環鋼繩由對應的張緊輪撐緊，并在張緊輪旋轉時帶動閉環鋼繩在兩組安裝基桿之間的區域內轉動;閉環鋼繩上還連接有防水布。

　　其中，所述張緊輪包括安裝架，安裝架的靠近安裝基桿的一端上下對稱設置有兩組L型剛性簧片，L型剛性簧片通過安裝扣安裝于安裝基桿上;安裝架的另一端活動連接有輪體，輪體可在安裝架上自由轉動，輪體上還開設有用于繞接閉環鋼繩的鋼繩槽。

　　其中，所述安裝基桿包括旋轉塊，旋轉塊的下端面上固定連接有承載軸，承載軸的圓柱面上沿承載軸的軸向開設有若干段螺紋段;承載軸上沿承載軸的軸向套設有多組支撐強度組件，位于最上端的支撐強度組件與旋轉塊接觸，旋轉塊可在支撐強度組件上自由旋轉，位于最上端的支撐強度組件與承載軸上最上端的螺紋段螺紋連接;所有支撐強度組件均可在承載軸上沿承載軸的軸向移動，并在支撐強度組件移動到承載軸的對應位置時與承載軸上對應位置處的螺紋段螺紋連接。

　　其中，支撐強度組件包括外環體，外環體套設在承載軸上，旋轉塊放置在最上層支撐強度組件的外環體的上端面上;外環體內套設有移動板，移動板可與承載軸上的螺紋段螺紋連接;移動板的底面上連接有套設在承載軸外的連接套筒，連接套筒的另一端與相鄰的下一組支撐強度組件的外環體固定連接。

　　其中，外環體上端用于套設承載軸的通孔的直徑小于移動板的直徑;外環體下端連接有封口板，封口板上用于套設承載軸的通孔的直徑小于移動板的直徑。

　　綜上，由于采用了上述技術方案，本發明的有益效果是：

　　本發明中，該隔斷裝置包括有若干的安裝基桿，若干安裝基桿沿著所需隔斷的區域邊界分布;在安裝基桿上設置有張緊輪，并在相鄰兩組安裝基桿之間設置閉環鋼繩，閉環鋼繩由張緊輪漲緊，從而在轉動張緊輪時即可帶動閉環鋼繩在其封閉區域內旋轉;由于在閉環鋼繩上連接有防水布，通過在旋轉閉環鋼繩的過程中逐漸將防水布懸掛在閉環鋼繩上，實現通過防水布實現兩側水域的阻斷，并最終實現水域的隔斷，從而便于后續對隔斷出來的水域進行污水處理，隔斷裝置簡單，組裝方便、快捷，水域的隔斷更加方便、快捷、高效，提高水域隔斷的效率。

　　該張緊輪通過兩組L型剛性簧片安裝在安裝基桿上，采用L型剛性簧片的結構使得張緊輪的安裝、拆卸更加方便、快捷，且張緊輪安裝完畢之后不易從安裝基桿上脫落下來，提高了整個隔斷裝置的結構穩定性。

　　該安裝基桿包括承載軸和套設在承載軸上的多組外環體，當旋轉塊帶動承載軸旋轉時，通過承載軸上的若干螺紋段即可依次帶動對應的外環體在承載軸上移動，從而實現逐漸向外伸出外環體，提成整個安裝基桿的剛性、撓性，提高該安裝基桿在隔斷水域時的穩定性。
