申請日2017.09.23

　　公開(公告)日2018.01.09

　　IPC分類號G01N33/18

　　摘要

　　本發明屬于自動控制領域，特別涉及一種污水自動檢測分流系統，包括污水管、分流管、污水處理閥、排出閥、水質分析傳感器和自動檢測分流控制器;所述污水管與分流管中部相連通，所述污水處理閥、排出閥設置在分流管上，分別位于污水管與分流管連通處的兩端;所述污水處理閥后連接污水處理系統，所述排出閥后連接排出管道;所述水質分析傳感器設置于污水管中;所述自動檢測分流控制器連通水質分析傳感器、污水處理閥以及排出閥，包括信息采集模塊、信息處理模塊和指令執行模塊;通過污水處理閥、排出閥、水質分析傳感器和自動檢測分流控制器的配合作用，可對污水管中的水質進行自動檢測，并根據水質狀況自動分流，節省人力物力，綠色環保。

　　權利要求書

　　1.一種污水自動檢測分流系統，其特征在于，包括污水管、分流管、污水處理閥、排出閥、水質分析傳感器和自動檢測分流控制器;

　　所述污水管與分流管中部相連通，所述污水處理閥、排出閥設置在分流管上，分別位于污水管與分流管連通處的兩端;所述污水處理閥后連接污水處理系統，所述排出閥后連接排出管道;

　　所述水質分析傳感器設置于污水管中;

　　所述自動檢測分流控制器連通水質分析傳感器、污水處理閥以及排出閥，包括信息采集模塊、信息處理模塊和指令執行模塊;所述信息采集模塊從水質分析傳感器采集水質信息，并將水質信息傳遞給信息處理模塊;所述信息處理模塊分析水質信息是否符合排放要求并根據分析結果發出執行指令;所述指令執行模塊接收執行指令控制污水處理閥或排出閥的開啟或關閉。

　　2.如權利要求1所述的污水自動檢測分流系統，其特征在于，所述水質分析傳感器為重金屬離子傳感器或COD分析傳感器。

　　3.如權利要求1所述的污水自動檢測分流系統，其特征在于，所述污水處理閥和排出閥為電磁閥。

　　4.如權利要求1所述的污水自動檢測分流系統，其特征在于，污水管與分流管采用焊接相連。

　　說明書

　　污水自動檢測分流系統

　　技術領域

　　本發明屬于自動控制領域，特別涉及一種污水自動檢測分流系統。

　　背景技術

　　為使污水達到排水某一水體或再次使用的水質要求對其進行凈化的過程。污水處理被廣泛應用于建筑、農業、交通、能源、石化、環保、城市景觀、醫療、餐飲等各個領域，也越來越多地走進尋常百姓的日常生活;但到達污水管的污水有些是符合排放標準的，若送去污水凈化系統，導致資源浪費;若直接排放，又可能有污染嚴重的水污染環境，若人工取樣檢測，浪費人力物力。

　　發明內容

　　本發明解決現有技術中存在的上述技術問題，提供一種污水自動檢測分流系統。

　　為解決上述問題，本發明的技術方案如下：

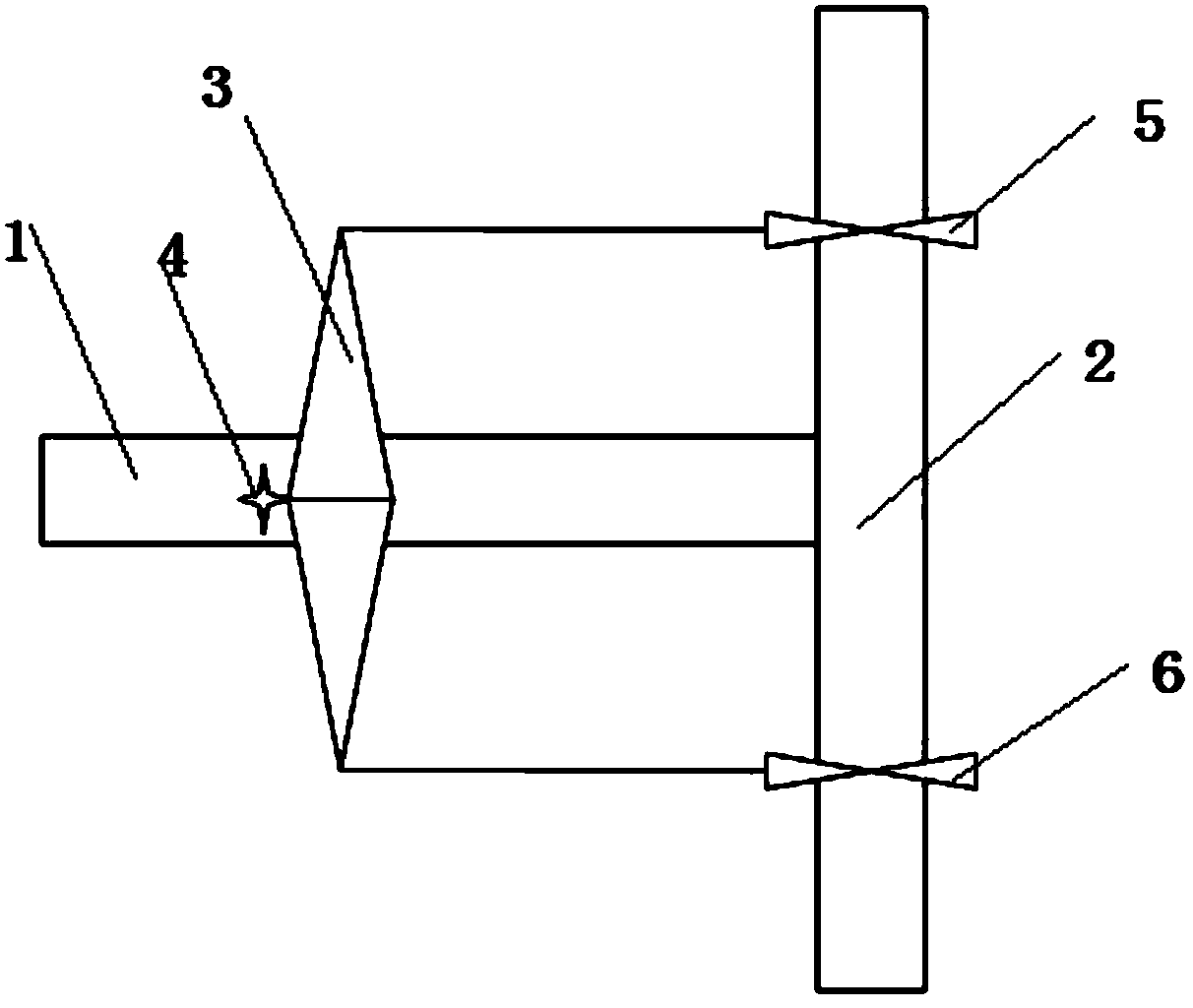

　　一種污水自動檢測分流系統，包括污水管、分流管、污水處理閥、排出閥、水質分析傳感器和自動檢測分流控制器;

　　所述污水管與分流管中部相連通，所述污水處理閥、排出閥設置在分流管上，分別位于污水管與分流管連通處的兩端;所述污水處理閥后連接污水處理系統，所述排出閥后連接排出管道;

　　所述水質分析傳感器設置于污水管中;

　　所述自動檢測分流控制器連通水質分析傳感器、污水處理閥以及排出閥，包括信息采集模塊、信息處理模塊和指令執行模塊;所述信息采集模塊從水質分析傳感器采集水質信息，并將水質信息傳遞給信息處理模塊;所述信息處理模塊分析水質信息是否符合排放要求并根據分析結果發出執行指令;所述指令執行模塊接收執行指令控制污水處理閥或排出閥的開啟或關閉。

　　工作時，污水從污水管流入，經水質分析傳感器分析水質情況，并將水質信息傳遞給信息處理模塊;所述信息處理模塊分析水質信息是否符合排放要求，若根據分析結果符合要求，發出排出閥打開執行指令，指令執行模塊控制排出閥的開啟，污水閥關閉，污水可直接排出;若根據分析結果不符合要求，發出污水處理閥打開執行指令，指令執行模塊控制污水閥的開啟，排出閥關閉，污水進入污水處理系統進行凈化;使污水排放既能符合環保要求，又避免不必要的凈化處理，浪費資源。

　　優選地，所述水質分析傳感器為重金屬離子傳感器或COD分析傳感器，可包含廢水中主要污染物的檢測。

　　優選地，所述污水處理閥和排出閥為電磁閥，便于自動控制。

　　優選地，污水管與分流管采用焊接相連，防止漏水。

　　相對于現有技術，本發明的優點如下，

　　本發明的污水自動檢測分流系統通過污水處理閥、排出閥、水質分析傳感器和自動檢測分流控制器的配合作用，可對污水管中的水質進行自動檢測，并根據水質狀況自動分流，節省人力物力，綠色環保。
