申請日2017.09.22

　　公開(公告)日2017.12.19

　　IPC分類號C02F9/14; C02F101/30

　　摘要

　　本發明提供了一種微生物污水凈化處理設備，屬于污水處理技術領域，包括箱體、太陽能光伏板、曝氣風機、底座和支腳;所述箱體上方設有進水口;所述進水口設置成漏斗狀;所述進水口穿過箱體上方，進水口內設置有過濾板;所述過濾板與進水口可拆卸連接，過濾板上固定有把手;本發明通過太陽能太陽能光伏板和蓄電池的設計，使得污水凈化過程中所需電源能夠從太陽能中獲取，達到了節約能源保護環境的目的;微生物凈化層中的微生物菌落可以將污水中的有機物去除;通過紫外線發生器的設置可以進一步凈化水質;本發明具有工作過程自動化控制程度高、結構合理、操作簡單節能環保等優點，同時能有效保證水質達標排放、提升污水處理的質量。

　　權利要求書

　　1.一種微生物污水凈化處理設備，包括箱體、太陽能光伏板、曝氣風機、底座和支腳;其特征是，所述箱體上方設有進水口;所述進水口設置成漏斗狀;所述進水口穿過箱體上方，進水口內設置有過濾板;所述過濾板與進水口可拆卸連接，過濾板上固定有把手;所述箱體的外壁上方周圍鉸接有太陽能光伏板;所述太陽能光伏板的下方固定連接支撐擋板;所述支撐擋板上設有檔位槽，支撐擋板下方設置支撐柱，支撐柱卡在檔位槽上;所述支撐柱固定在箱體上;所述箱體內部上方兩側設有蓄電池;所述進水口下方設置有微生物凈化層;所述微生物凈化層內設有微生物菌落;所述微生物凈化層下方設有橫拖板;所述橫拖板下方固定連接梯形斜導板;所述梯形斜導板對稱設置在箱體的左右兩側;所述梯形斜導板內部固定連接紫外線發生器;所述梯形斜導板的下方設置一塊活性炭吸附板;所述活性炭吸附板的下方設有蓄水箱;所述蓄水箱的左下角設有出水管;所述出水管穿過箱體和底座，出水管位于底座下方處設有控制閥門;所述箱體的右側外壁上固定連接控制裝置;所述箱體固定在底座上;所述底座下方均勻設置四根支腳;所述底座的左右上方設有曝氣風機;所述曝氣風機上通入曝氣進氣管;所述曝氣進氣管穿過箱體與梯形斜導板的下方固定連接。

　　2.根據權利要求1所述的微生物污水凈化處理設備，其特征是，所述橫拖板包括縱向凸塊和通孔;所述縱向凸塊均勻排列在橫托板上;所述通孔設置在縱向凸塊之間的間隙處。

　　3.根據權利要求1或2所述的微生物污水凈化處理設備，其特征是，所述控制裝置包括顯示屏和控制面板;所述顯示屏設置在控制裝置的上方;所述控制面板設置在控制裝置的下方。

　　說明書

　　微生物污水凈化處理設備

　　技術領域

　　本發明涉及一種污水處理技術領域，具體是一種微生物污水凈化處理設備。

　　背景技術

　　目前，日常生活中產生大量的生活污水，它包括糞便和洗滌污水。城市每人每天排出的生活污水量為150-400L，其量與生活水平有密切關系。生活污水中含有大量的有機物，如纖維素、淀粉、糖類和脂肪蛋白質等;也常含有病原菌、病毒和寄生蟲卵、無機鹽類的氯化物、硫酸鹽、磷酸鹽、碳酸氫鹽和鈉、鉀、鈣、鎂等。總的特點是含氮、含硫和含磷高，后期處理比較困難。人們應該保護水資源。中國國情比較特殊，水資源人均占有量少，空間分布不平衡。隨著中國城市化、工業化的加速，水資源的需求缺口也日益增大。在這樣的背景下，污水處理行業成為新興產業，目前與自來水生產、供水、排水、中水回用行業處于同等重要地位�，F(xiàn)有的污水處理設備往往需要使用大量的化學物質或者大量能源，不能達到節能環保的要求，無法滿足人們的使用需求。

　　發明內容

　　針對上述現有技術的不足，本發明要解決的技術問題是提供一種新型高效的微生物污水凈化處理設備。

　　為解決上述技術問題，本發明提供了如下技術方案：

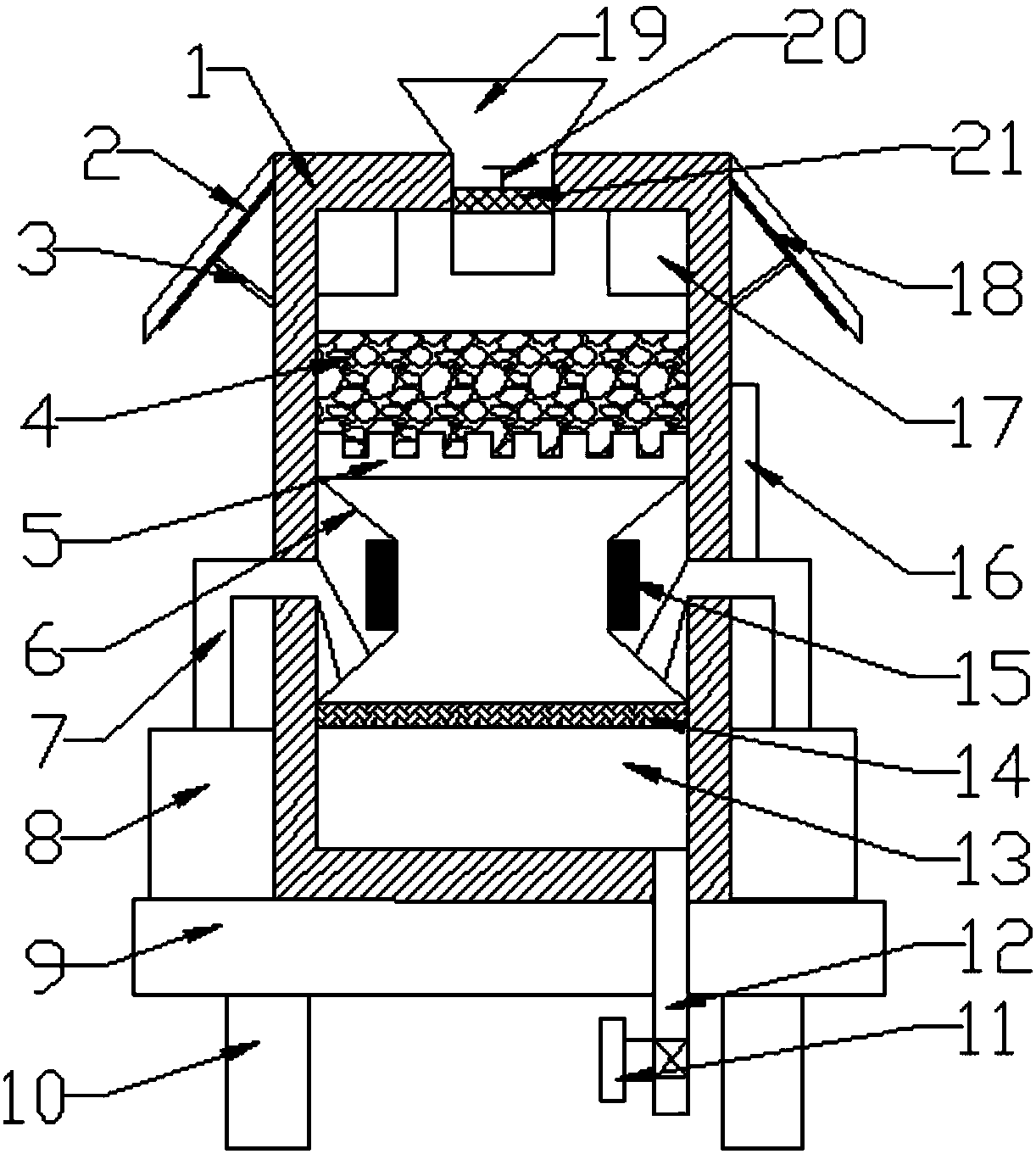

　　一種微生物污水凈化處理設備，包括箱體、太陽能光伏板、曝氣風機、底座和支腳;所述箱體上方設有進水口;所述進水口設置成漏斗狀;所述進水口穿過箱體上方，進水口內設置有過濾板;所述過濾板與進水口可拆卸連接，過濾板上固定有把手;所述箱體的外壁上方周圍鉸接有太陽能光伏板;所述太陽能光伏板的下方固定連接支撐擋板;所述支撐擋板上設有檔位槽，支撐擋板下方設置支撐柱，支撐柱卡在檔位槽上;所述支撐柱固定在箱體上;所述箱體內部上方兩側設有蓄電池;所述進水口下方設置有微生物凈化層;所述微生物凈化層內設有微生物菌落;所述微生物凈化層下方設有橫拖板;所述橫拖板下方固定連接梯形斜導板;所述梯形斜導板對稱設置在箱體的左右兩側;所述梯形斜導板內部固定連接紫外線發生器;所述梯形斜導板的下方設置一塊活性炭吸附板;所述活性炭吸附板的下方設有蓄水箱;所述蓄水箱的左下角設有出水管;所述出水管穿過箱體和底座，出水管位于底座下方處設有控制閥門;所述箱體的右側外壁上固定連接控制裝置;所述箱體固定在底座上;所述底座下方均勻設置四根支腳;所述底座的左右上方設有曝氣風機;所述曝氣風機上通入曝氣進氣管;所述曝氣進氣管穿過箱體與梯形斜導板的下方固定連接。

　　作為本發明進一步的改進方案：所述橫拖板包括縱向凸塊和通孔;所述縱向凸塊均勻排列在橫托板上;所述通孔設置在縱向凸塊之間的間隙處。

　　作為本發明進一步的改進方案：所述控制裝置包括顯示屏和控制面板;所述顯示屏設置在控制裝置的上方;所述控制面板設置在控制裝置的下方。

　　與現有技術相比，本發明的有益效果是：

　　本發明通過太陽能太陽能光伏板和蓄電池的設計，使得污水凈化過程中所需電源能夠從太陽能中獲取，達到了節約能源保護環境的目的;微生物凈化層中的微生物菌落可以將污水中的有機物去除;通過紫外線發生器的設置可以進一步凈化水質;本發明具有工作過程自動化控制程度高、結構合理、操作簡單節能環保等優點，同時能有效保證水質達標排放、提升污水處理的質量。
