申請日2017.09.22
公開(公告)日2017.12.22
IPC分類號C02F9/14; C02F101/30
摘要
本發明涉及污水處理技術領域，尤其涉及一種市政污水處理裝置及其工作方法,包括：進水口、風機艙、調節艙、曝氣艙;其特征在于：所述進水口固定設置在調節艙的上方;所述風機艙設置在調節艙的一側;所述調節艙設置在曝氣艙的一側，且調節艙與曝氣艙通過污水提升泵相連接;所述曝氣艙設置在沉淀艙的一側，且沉淀艙與曝氣艙通過污泥提升泵相連接;所述分離艙設置在消毒池的一側;所述出水閘門設置在消毒池的一側;所述格柵網設置在進水口的內部。本發明通過結構上的改進，具有結構緊湊簡單，占地面積小，有機物可以有效降解，殺菌燈不易進水損壞，出水質量好的優點，從而有效的解決了現有裝置中存在的問題和不足。
權利要求書

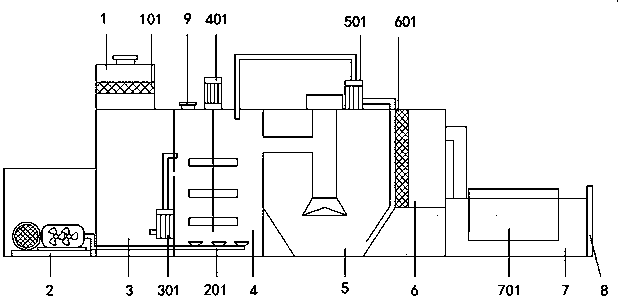

1.一種市政污水處理裝置，包括：進水口(1)、風機艙(2)、調節艙(3)、曝氣艙(4)、沉淀艙(5)、分離艙(6)、消毒池(7)、出水閘門(8)、出氣口(9)、格柵網(101)、排氣管(201)、污水提升泵(301)、平葉攪拌器(401)、污泥提升泵(501)、MBR平板膜組(601)、UV燈組(701)、擋板(6011)、MBR平板膜(6012)、UV燈(7011)、固定板(7012);其特征在于：所述進水口(1)固定設置在調節艙(3)的上方;所述風機艙(2)設置在調節艙(3)的一側;所述調節艙(3)設置在曝氣艙(4)的一側，且調節艙(3)與曝氣艙(4)通過污水提升泵(301)相連接;所述曝氣艙(4)設置在沉淀艙(5)的一側，且沉淀艙(5)與曝氣艙(4)通過污泥提升泵(501)相連接;所述分離艙(6)設置在消毒池(7)的一側;所述出水閘門(8)設置在消毒池(7)的一側;所述格柵網(101)設置在進水口(1)的內部;所述平葉攪拌器(401)設置在曝氣艙(4)上;所述MBR平板膜組(601)設置在分離艙(6)的內部;所述MBR平板膜(6012)設置在擋板(6011)內;所述UV燈(7011)設置在固定板(7012)上。
2.根據權利要求1所述的一種市政污水處理裝置，其特征在于：所述擋板(6011)呈對稱式分布，且MBR平板膜組(601)通過擋板(6011)為抽拉式結構。
3.根據權利要求1所述的一種市政污水處理裝置，其特征在于：所述UV燈(7011)呈矩形陣列式分布，且UV燈(7011)的燈頭設置在固定板(7012)的上方。
4.根據權利要求1所述的一種市政污水處理裝置，其特征在于：所述曝氣艙(4)上設置有出氣口(9)。
5.根據權利要求1所述的一種市政污水處理裝置，其特征在于：所述風機艙(2)中至少安裝有一個三葉羅茨風機。
6.一種根據權利要求1所述市政污水處理裝置的工作方法：污水從進水口(1)進入調節艙(3)，污水流經格柵網(101)時可以過濾出大顆粒雜質及懸浮物，污水在調節艙(3)中勻質勻量后經污水提升泵(301)提升至曝氣艙(4)，在平葉攪拌器(401)攪拌作用下，污水中的有機物與曝氣艙(4)中的微生物有效混合并吸附，此時風機艙(2)通過排氣管(201)為曝氣艙(4)提供充足的氧氣，吸附到微生物上的有機物被氧化分解成無害的二氧化碳和水，同時微生物得到繁殖，含有微生物的污水混合液進入到沉淀艙(5)，經過沉淀處理后，微生物沉淀物經過污泥提升泵(501)返回到曝氣艙(4)中，沉淀艙(5)中的上清液進入分離艙(6)，MBR平板膜(6012)可以對污水和微生物進行固液分離，大分子物質被濃縮后返回到沉淀艙(5)內，避免了微生物的流失到，污水進入到消毒池(7)中，UV燈(7011)可以殺死污水中殘余的細菌，保證了出水的質量達標，固定板(7012)在固定UV燈(7011)的同時，也將UV燈(7011)的燈頭與污水分離，避免了UV燈(7011)進水損壞。
說明書
一種市政污水處理裝置及其工作方法
技術領域
本發明涉及污水處理技術領域，尤其涉及一種市政污水處理裝置及其工作方法。
背景技術
市政污水是通過下水管道收集到的所有排水，是排入下水管道系統的各種生活污水、工業廢水和城市降雨徑流的混合水。市政污水是人們?nèi)粘Ｉ钪信懦龅乃�。它是從住戶、公共設施、衛生間、浴室和洗衣房等生活設施中排放的水。這類污水的水質特點是含有較高的有機物，如淀粉、蛋白質、油脂等，以及氮、磷、等無機物，此外，還含有病原微生物和較多的懸浮物。
對市政污水的處理通常使用微生物處理，利用微生物的代謝作用去除污水中的有機物，但是現有的市政污水處理裝置往往結構較為復雜，占地面積較大，裝置內部的微生物容易流失，導致有機物難以有效降解，此外對污水進行消毒處理時，殺菌燈容易進水損壞，導致出水質量較差。
發明內容
本發明的目的在于提供一種市政污水處理裝置及其工作方法，以解決上述背景技術中提出的結構復雜，占地面積較大，裝置內部的微生物容易流失，導致有機物難以有效降解，殺菌燈容易進水損壞，導致出水質量較差的問題和不足。
本發明的目的與功效，由以下具體技術方案所達成：
一種市政污水處理裝置，包括：進水口、風機艙、調節艙、曝氣艙、沉淀艙、分離艙、消毒池、出水閘門、出氣口、格柵網、排氣管、污水提升泵、平葉攪拌器、污泥提升泵、MBR平板膜組、UV燈組、擋板、MBR平板膜、UV燈、固定板;所述進水口固定設置在調節艙的上方;所述風機艙設置在調節艙的一側;所述調節艙設置在曝氣艙的一側，且調節艙與曝氣艙通過污水提升泵相連接;所述曝氣艙設置在沉淀艙的一側，且沉淀艙與曝氣艙通過污泥提升泵相連接;所述分離艙設置在消毒池的一側;所述出水閘門設置在消毒池的一側;所述格柵網設置在進水口的內部;所述平葉攪拌器設置在曝氣艙上;所述MBR平板膜組設置在分離艙的內部;所述MBR平板膜設置在擋板內;所述UV燈設置在固定板上。
優選的，所述的擋板呈對稱式分布，且MBR平板膜組通過擋板為抽拉式結構。
優選的，所述的UV燈呈矩形陣列式分布，且UV燈的燈頭設置在固定板的上方。
優選的，所述的曝氣艙上設置有出氣口。
優選的，所述的風機艙中至少安裝有一個三葉羅茨風機。
上述市政污水處理裝置的工作方法：污水從進水口進入調節艙，污水流經格柵網時可以過濾出大顆粒雜質及懸浮物，污水在調節艙中勻質勻量后經污水提升泵提升至曝氣艙，在平葉攪拌器攪拌作用下，污水中的有機物與曝氣艙中的微生物有效混合并吸附，此時風機艙通過排氣管為曝氣艙提供充足的氧氣，吸附到微生物上的有機物被氧化分解成無害的二氧化碳和水，同時微生物得到繁殖，含有微生物的污水混合液進入到沉淀艙，經過沉淀處理后，微生物沉淀物經過污泥提升泵返回到曝氣艙中，沉淀艙中的上清液進入分離艙，MBR平板膜可以對污水和微生物進行固液分離，大分子物質被濃縮后返回到沉淀艙內，避免了微生物的流失到，污水進入到消毒池中，UV燈可以殺死污水中殘余的細菌，保證了出水的質量達標，固定板在固定UV燈的同時，也將UV燈的燈頭與污水分離，避免了UV燈進水損壞。
由于上述技術方案的運用，本發明與現有技術相比具有下列優點：
1、本發明擋板的設置，有利于MBR平板膜的安裝及保養。
2、本發明UV燈的設置，有利于延長UV燈的使用壽命。
3、本發明出氣口的設置，有利于平衡裝置內外的氣壓。
4、本發明風機艙的設置，有利于輸氣的穩定可靠。
5、本發明通過結構上的改進，具有結構緊湊簡單，占地面積小，有機物可以有效降解，殺菌燈不易進水損壞，出水質量好的優點，從而有效的解決了現有裝置中存在的問題和不足。
