申請日2017.09.22
公開(公告)日2018.01.16
IPC分類號C02F9/14; C09D4/06; C09D5/14; C09D7/60; C02F101/20
摘要
本發明提供一種用于去除重金屬的污水處理裝置，包括厭氧分解池，通過蚯蚓過濾池、好氧處理池與厭氧分解池連通的沉淀池，重金屬吸附裝置，厭氧分解池入口端連接有粉碎裝置，厭氧分解池出口端與蚯蚓過濾池連通，蚯蚓過濾與好氧處理池連通，好氧處理池與沉淀池連通，沉淀池分別與沸石過濾池、厭氧分解池連通，沸石過濾池與重金屬吸附裝置連通，重金屬吸附裝置與消毒池連通，消毒池連接有污水檢測裝置，厭氧分解池和蚯蚓過濾池分別與太陽能集熱器連接，本發明的污水處理裝置在長期使用中不需要經常維護，維護成本低，僅需定期對污泥收集處理即可，而且采用綠色能源為裝置供能，裝置處理的污水中不含重金屬滿足排放的要求，適合產業化應用。
權利要求書

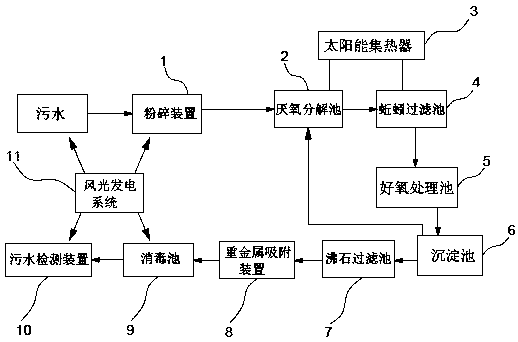

1.用于去除重金屬的污水處理裝置，包括厭氧分解池(2)，通過蚯蚓過濾池(4)、好氧處理池(5)與厭氧分解池(2)連通的沉淀池(6)，重金屬吸附裝置(8)，其特征在于：所述厭氧分解池(2)入口端連接有粉碎裝置(1)，所述厭氧分解池(2)出口端與蚯蚓過濾池(4)連通，所述蚯蚓過濾(4)與好氧處理池(5)連通，好氧處理池(5)與沉淀池(6)連通，沉淀池(6)分別與沸石過濾池(7)、厭氧分解池(2)連通，沸石過濾池(7)與重金屬吸附裝置(8)連通，重金屬吸附裝置(8)與消毒池(9)連通，所述消毒池(9)出口端連接有污水檢測裝置(10)，所述厭氧分解池(2)和蚯蚓過濾池(4)分別與太陽能集熱器(3)連接，所述粉碎裝置(1)通過抽水泵抽取污水，所述抽水泵、粉碎裝置(1)、消毒池(9)和污水檢測裝置(10)分別與風光發電系統連接。
2.根據權利要求1所述的用于去除重金屬的污水處理裝置，其特征在于：所述重金屬吸附裝置(8)包括殼體(811)，所述殼體為筒形，所述殼體(811)頂部設有進液口(801)，底部設有出液口(812)，所述殼體(811)底部側面設有檢修口(810)，所述殼體(811)內部設有三層微孔板，所述微孔板之間通過支架(805)支撐固定，所述微孔板的周壁通過密封圈與殼體內壁相接，所述微孔板上鋪設有吸附劑(809)。
3.根據權利要求2所述的用于去除重金屬的污水處理裝置，其特征在于：所述殼體(811)內側均布有條形的凹槽(811b)，殼體(811)內壁設有隔熱層(811a)，所述殼體(811)外壁表面均布有緩沖凸圓(811c)，所述緩沖凸圓(811c)為半球形，內部為月牙中空腔。
4.根據權利要求2所述的用于去除重金屬的污水處理裝置，其特征在于：所述殼體(811)固定連接有微孔托板(813)，所述微孔托板(813)表面與第三微孔板(808)底面接觸，所述微孔托板(813)為環形，微孔托板(13)的寬度為殼體(811)直徑的1/9~2/5。
5.根據權利要求1所述的用于去除重金屬的污水處理裝置，其特征在于：所述粉碎裝置(1)的功率為150~200w，粉碎顆粒物直徑小于1mm。
6.根據權利要求1所述的用于去除重金屬的污水處理裝置，其特征在于：所述沉淀池(6)與好氧處理池(5)相連通，沉淀池(6)為半錐形結構，沉淀池(6)采用自流方式，好氧處理后的泥水混合液在此沉淀，上清液流入到下一級處理單元，設置污泥回流泵一臺，該泵和異步電動機合成一體的電力提水設備，沸石過濾池(7)與沉淀池(6)相連通，沉淀池(6)還與厭氧分解池(2)相連通，沉淀池(6)的上清液經過自流，流入到沸石過濾池(7)。
7. 根據權利要求1所述的用于去除重金屬的污水處理裝置，其特征在于：所述厭氧分解池(2)上設有保溫層，所述保溫層為復合在一起的50mm 厚的玻璃巖棉板、30mm厚的擠塑聚苯板和50mm 厚的聚氨酯板。
說明書
用于去除重金屬的污水處理裝置
技術領域
本發明屬于污水處理設備領域，特別是涉及一種用于去除重金屬的污水處理裝置。
背景技術
在世界范圍內，尤其是一些發展中國家，從各種各樣的工業生產過程中排放出的工業污水已經給環境造成了嚴重的危害，據有關部門對全國 13 萬公里河流進行的水質評價，近 50%的水質受到嚴重污染，水污染已經呈現出從地表向地下滲透，從支流向干流延伸，從城市向農村蔓延，從陸地向海洋發展的趨勢。隨著我國工、農業生產的迅速發展，產生了大量的生活污水、工業廢水，利用傳統 的處理方法 ：混凝沉淀法、活性污泥法等，占地面積大、投資費用高、處理時間長，難以滿足工、農業生產發展的需要，特別對未進管網的地區，迫切需要一種投資少、處理 工藝方便的小型污水處理裝置。
現有技術如，中國發明授權專利文獻，授權公告號CN 104003462 B，該發明屬于污水處理技術領域。該發明公開了一種重金屬吸附裝置，為解決現有技術中重金屬處理裝置結構復雜、浪費能源、對重金屬的處理效率低且處理后的重金屬不易收集的問題。該發明的重金屬吸附裝置包括殼體，所述殼體頂部設置進液口，所述殼體底部設置出液口，所述殼體內部可拆卸設置至少兩層微孔板，所述微孔板水平設置且所述微孔板的周壁與所述殼體的內壁相接，所述微孔板上孔的直徑為0.1um~0.1mm ;各層所述微孔板上分別鋪設不同的吸附劑。該發明的重金屬吸附裝置，用于處理污水、污泥中的重金屬，高效、節能、重金屬易收集，適于產業化應用，但是該裝置僅僅通過吸附劑對污水進行處理，污水的處理效果不夠明顯，在污水處理效果方面還具有一定的提升空間。
發明內容
本發明的目的在于提供一種通過多級污水處理，采用綠色能源供能，可去除污水中重金屬，處理污水量大且高效的用于去除重金屬的污水處理裝置。
本發明為實現上述目的所采取的技術方案為：用于去除重金屬的污水處理裝置，包括厭氧分解池，通過蚯蚓過濾池、好氧處理池與厭氧分解池連通的沉淀池，重金屬吸附裝置，厭氧分解池入口端連接有粉碎裝置，厭氧分解池出口端與蚯蚓過濾池連通，蚯蚓過濾與好氧處理池連通，好氧處理池與沉淀池連通，沉淀池分別與沸石過濾池、厭氧分解池連通，沸石過濾池與重金屬吸附裝置連通，重金屬吸附裝置與消毒池連通，消毒池出口端連接有污水檢測裝置，厭氧分解池和蚯蚓過濾池分別與太陽能集熱器連接，粉碎裝置通過抽水泵抽取污水，抽水泵、粉碎裝置、消毒池和污水檢測裝置分別與風光發電系統連接，本發明的污水處理裝置在長期使用中不需要經常維護，所以維護成本低，僅需定期對污泥收集處理即可，而且采用綠色能源為裝置供能，裝置處理的污水中不含重金屬滿足排放的要求，適合產業化應用。
作為優選，重金屬吸附裝置包括殼體，殼體為筒形，殼體頂部設有進液口，底部設有出液口，殼體底部側面設有檢修口，殼體內部設有三層微孔板，微孔板之間通過支架支撐固定，微孔板的周壁通過密封圈與殼體內壁相接，微孔板上鋪設有吸附劑，設計的重金屬吸附裝置不需要進行加熱或通電，采用吸附劑對污水進行去除重金屬操作，而且吸附劑易更換、收集，成本低廉，污水處理效率高。
作為優選，殼體內側均布有條形的凹槽，設計的條形凹槽內可安放活性炭或其他吸附性材料，使殼體不僅具有支撐作用還具有吸附效果，而且條形凹槽可擴大殼體內部容積增大了污水處理的效率，殼體內壁設有隔熱層，設置的隔熱層可避免殼體放置在戶外或高溫環境中溫度對污水處理的影響，防止殼體內部水溫適合細菌滋生，殼體外壁表面均布有緩沖凸圓，緩沖凸圓為半球形，內部為月牙中空腔，通過在殼體表面設置緩沖凸圓可在殼體在撞擊過程中起到緩沖作用，減輕殼體的損傷，緩沖凸圓內部為月牙中空腔不僅可緩沖還可提升殼體的隔溫效果。
作為優選，殼體內壁表面設有抗菌涂層，抗菌涂層由以下成分及重量份組成：純丙乳液54-68份、二甲基丙烷羧酸酯1-2份、辣椒粉0.1-0.2份、松油醇3-5份、納米埃洛石1-4份、異丙醇2-3份、硫酸聯氨0.4-0.6份、馬來酸酐1-2份、松節油1-2份、陶瓷粉2-4份、十八水硫酸鋁0.04-0.2份、重晶石粉8-16份、石灰石粉2-3份、粘結助劑6-7份、去離子水6-21份，粘結助劑與去離子水的重量比為1:1~3。本發明的抗菌涂料在涂覆殼體內壁后經烘干處理，其涂覆方便，涂料可有效抑制污水中的細菌在殼體內壁表面附著及滋生，涂料無毒，防水防滲透效果好，通過控制粘結助劑與去離子水的重量比可有效提升涂層與殼體內壁的粘附效果，避免涂層脫落或開裂，使其粘附穩定，涂料中的納米埃洛石可顯著提高涂料的保水性能，但對涂料的粘度有一定影響，通過添加十八水硫酸鋁可抑制納米埃洛石對涂料粘度的影響，其中的作用機理尚不明確，還有待繼續研究，本發明的涂料還具有優異的彈性，其氣密性好，不易使污水腐蝕殼體內壁。
作為優選，殼體固定連接有微孔托板，微孔托板表面與第三微孔板底面接觸，微孔托板為環形，微孔托板的寬度為殼體直徑的1/9~2/5，。微孔板托太窄，不能很好的承托微孔板;微孔板太寬，一定程度上阻擋液體流動。該結構設置，使得各層微孔板成為一個整體并由微孔板托支撐，需要更換時，一起由進液口取出即可，更換方便。
作為優選，粉碎裝置的功率為150~200w，粉碎顆粒物直徑小于1mm，其系統分為破碎裝置、過濾裝置、控制裝置。當含物體廢水流入到粉碎裝置內部時，過濾裝置會截留直徑大于2mm 的物料，廢水會順過濾裝置進入?yún)捬醴纸獬貎?nèi)，較大的廢固被截留下來，慢慢堆積，當廢固含量達到粉碎機工作量時，傳感器通知中央處理器，處理器根據預先設定的程序啟動破碎裝置，破碎裝置是由高速電機攜帶X 型旋風刀片進行切割破碎，破碎粒徑在1mm左右。破碎后的廢固和污水混合液通過自流方式進入到厭氧分解池進行厭氧分解，其大大加速了有機物厭氧分解的過程。
作為優選，沉淀池與好氧處理池相連通，沉淀池為半錐形結構，沉淀池采用自流方式，好氧處理后的泥水混合液在此沉淀，上清液流入到下一級處理單元，設置污泥回流泵一臺，該泵和異步電動機合成一體的電力提水設備，沸石過濾池與沉淀池相連通，沉淀池還與厭氧分解池相連通，沉淀池的上清液經過自流，流入到沸石過濾池�；罨惺翘烊环惺�(jīng)過多種特殊工藝活化而成，其吸附性能比天然沸石更強，離子交換性能也更好，不僅能去除水中的濁度、色度、異味，而且對水中有害的重金屬，如：鉻、鎘、鎳、鋅、汞、鐵離子及有機物：酚、六六六、滴滴涕、三氮、氨氮、磷酸根離子等物質具有吸附交換作用，也有利于去除水中各種微污染物且水浸出液不含有毒，有害人體物質，去除水中鐵、氟效果更為顯著，還有利于后續重金屬吸附裝置對污水的處理速度和質量。
作為優選，厭氧分解池上設有保溫層，保溫層為復合在一起的50mm 厚的玻璃巖棉板、30mm厚的擠塑聚苯板和50mm 厚的聚氨酯板，本設備深埋于地下為防止設備的進一步腐蝕，所以使用具有一定的防潮性能的憎水巖棉保溫板，并加50mm厚的聚氨酯板保溫。用以保證污水溫度在25 度以上。
與現有技術相比，本發明的有益效果為：本發明通過在殼體內壁涂覆抗菌涂層可有效抑制污水中的細菌在殼體內壁表面附著及滋生，涂料無毒，防水防滲透效果好，設計的重金屬吸附裝置上的殼體不僅具有支撐作用還具有吸附、隔溫的效果，本發明的污水處理裝置在長期使用中不需要經常維護，所以維護成本低，僅需定期對污泥收集處理即可，而且采用綠色能源為裝置供能，裝置處理的污水中不含重金屬滿足排放的要求，適合產業化應用。
本發明采用了上述技術方案提供用于去除重金屬的污水處理裝置，彌補了現有技術的不足，設計合理，操作方便。
