申請日2017.09.22

　　公開(公告)日2018.02.09

　　IPC分類號C02F9/14

　　摘要

　　本發明提供了一種實用型污水逐級凈化處理裝置，屬于污水處理技術領域，包括箱體、進水管、鼓風機、熱風裝置和傳動裝置;所述箱體的左壁上方設有進水管;所述進水管穿過箱體;所述箱體上方左側設有清淤口;本發明設有清淤口，可以及時對污水中被過濾下來的垃圾進行清理，以防造成裝置的阻塞;通過推動和抽取手柄，可以調節限流板與第一橫板之間的距離，再用檔位圈對限流板進行固定，從而控制污水的流速;鐵系填料層和木系填料層上附著的微生物群，可以對污水中的有機污染物進行分解;曝氣管道提用微生物所需的氧氣;熱風進管在箱體內部的管段呈曲折狀排列，可以增大管道與污水接觸面積，增強微生物的活性。

　　權利要求書

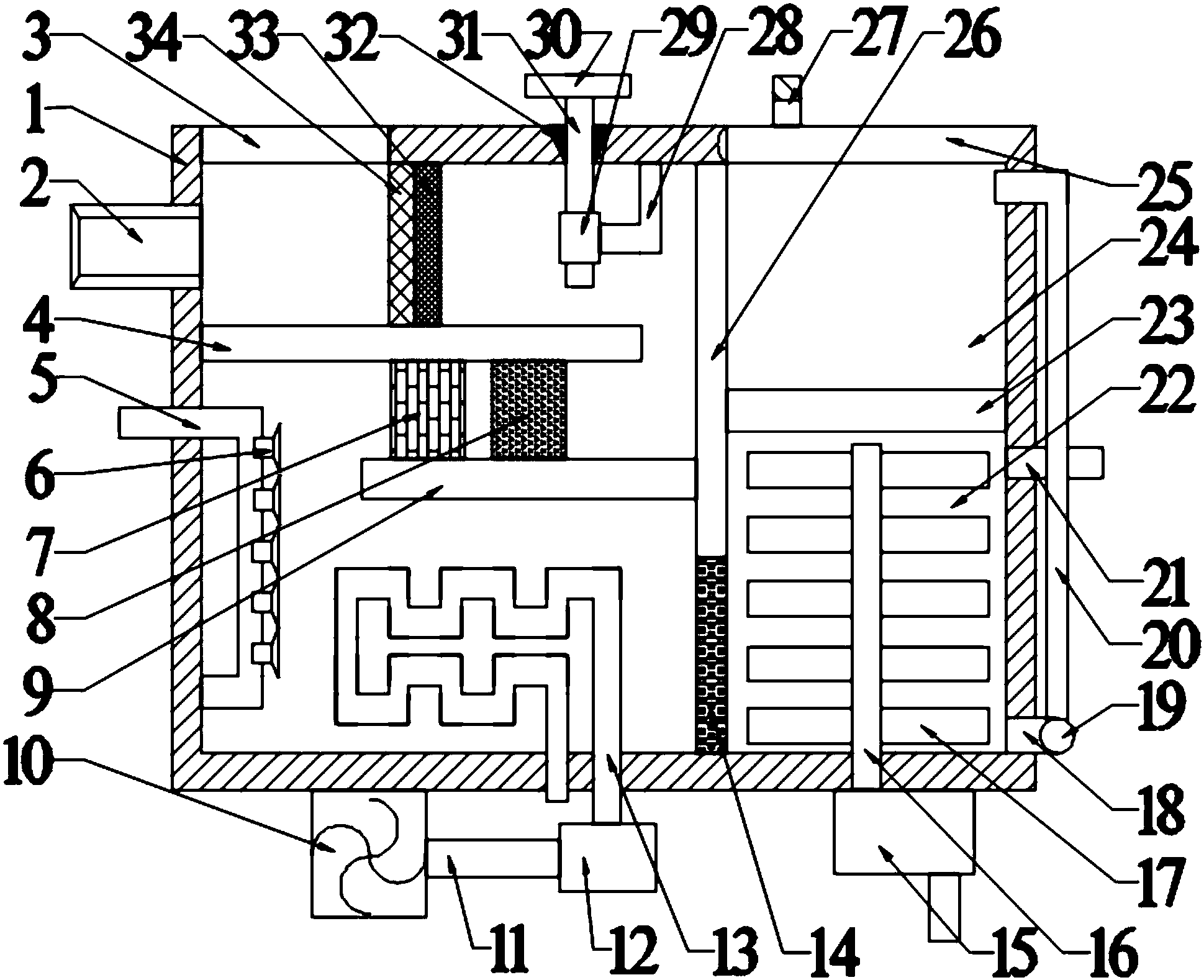

　　1.一種實用型污水逐級凈化處理裝置，包括箱體、進水管、鼓風機、熱風裝置和傳動裝置;其特征是，所述箱體的左壁上方設有進水管;所述進水管穿過箱體;所述箱體上方左側設有清淤口;所述箱體內部的左上方固定連接第一橫板;所述第一橫板上方設有過濾網;所述過濾網的上下位置分別于箱體的頂壁和第一橫板固定連接，過濾網右側設有反滲透膜;所述箱體的正上方設有手柄;所述手柄下方焊接限流板;所述限流板穿過箱體與滑套滑動連接;所述限流板與箱體的連接處設有檔位圈;所述滑套的右側固定連接支撐軸;所述支撐軸固定連接在箱體的頂壁上，支撐軸的右側設有豎直隔板;所述豎直隔板上方與箱體焊接，下方設有活性炭吸附板;所述豎直隔板的中部左側位置固定連接第二橫板，右側位置固定連接第三橫板;所述第二橫板上方設有鐵系填料層;所述鐵系填料層左側設有木系填料層;所述鐵系填料層和木系填料層上附著有微生物群;所述第二橫板的左側設有曝氣管道;所述曝氣管道上端穿過箱體，曝氣管道上均勻設置出氣孔;所述箱體的左下方固定連接鼓風機;所述鼓風機右側通入進風管;所述進風管的有端口與熱風裝置固定連接;所述熱風裝置上方通入熱風進管;所述熱風進管穿過箱體的底部，熱風進管在箱體內部的管段呈曲折狀排列;所述熱風進管的出口接入箱體外部;所述箱體的右下方設有反應室;所述反應室內部設有傳動軸;所述傳動軸穿過箱體的底部與傳動裝置固定連接;所述傳動軸在反應室內部的軸段上固定連接攪拌葉片;所述反應室的左下角設有抽水管，反應室右上方設有加藥管;所述抽水管穿過箱體與高壓水泵固定連接;所述高壓水泵上方通入出水管;所述出水管的上方與沉淀室相連通;所述沉淀室下方設有第三橫板;所述沉淀室上方設有蓋板;所述蓋板右側與箱體鉸接，蓋板左上方固定連接把手。

　　2.根據權利要求1所述的實用型污水逐級凈化處理裝置，其特征是，所述傳動裝置包括驅動齒輪和主動齒輪;所述驅動齒輪和主動齒輪互相嚙合;所述驅動齒輪上方與傳動軸固定連接;所述主動齒輪與外部電機相連。

　　3.根據權利要求1或2所述的實用型污水逐級凈化處理裝置，其特征是，所述熱風裝置內部設有電阻絲網。

　　說明書

　　實用型污水逐級凈化處理裝置

　　技術領域

　　本發明涉及一種污水處理技術領域，具體是一種實用型污水逐級凈化處理裝置。

　　背景技術

　　水污染是由有害化學物質造成水的使用價值降低或喪失，污染環境的水。污水中的酸、堿、氧化劑，以及銅、鎘、汞、砷等化合物，苯、二氯乙烷、乙二醇等有機毒物，會毒死水生生物，影響飲用水源、風景區景觀。污水中的有機物被微生物分解時消耗水中的氧，影響水生生物的生命，水中溶解氧耗盡后，有機物進行厭氧分解，產生硫化氫、硫醇等難聞氣體，使水質進一步惡化，現有的污水處理裝置大多體積龐大，制作成本高，由于農村住戶大多較分散，建立污水處理管道費時費力，工程量大，費用高，對于農村家庭很不適用，農村農戶生活污水、旱廁糞便污水以及一些鄉鎮企業污水長期排放也污染了農村環境，污染了水體，為此我們提出一種小型污水處理沉淀池裝置，來解決上述問題。

　　發明內容

　　針對上述現有技術的不足，本發明要解決的技術問題是提供一種新型高效的實用型污水逐級凈化處理裝置。

　　為解決上述技術問題，本發明提供了如下技術方案：

　　一種實用型污水逐級凈化處理裝置，包括箱體、進水管、鼓風機、熱風裝置和傳動裝置;所述箱體的左壁上方設有進水管;所述進水管穿過箱體;所述箱體上方左側設有清淤口;所述箱體內部的左上方固定連接第一橫板;所述第一橫板上方設有過濾網;所述過濾網的上下位置分別于箱體的頂壁和第一橫板固定連接，過濾網右側設有反滲透膜;所述箱體的正上方設有手柄;所述手柄下方焊接限流板;所述限流板穿過箱體與滑套滑動連接;所述限流板與箱體的連接處設有檔位圈;所述滑套的右側固定連接支撐軸;所述支撐軸固定連接在箱體的頂壁上，支撐軸的右側設有豎直隔板;所述豎直隔板上方與箱體焊接，下方設有活性炭吸附板;所述豎直隔板的中部左側位置固定連接第二橫板，右側位置固定連接第三橫板;所述第二橫板上方設有鐵系填料層;所述鐵系填料層左側設有木系填料層;所述鐵系填料層和木系填料層上附著有微生物群;所述第二橫板的左側設有曝氣管道;所述曝氣管道上端穿過箱體，曝氣管道上均勻設置出氣孔;所述箱體的左下方固定連接鼓風機;所述鼓風機右側通入進風管;所述進風管的有端口與熱風裝置固定連接;所述熱風裝置上方通入熱風進管;所述熱風進管穿過箱體的底部，熱風進管在箱體內部的管段呈曲折狀排列;所述熱風進管的出口接入箱體外部;所述箱體的右下方設有反應室;所述反應室內部設有傳動軸;所述傳動軸穿過箱體的底部與傳動裝置固定連接;所述傳動軸在反應室內部的軸段上固定連接攪拌葉片;所述反應室的左下角設有抽水管，反應室右上方設有加藥管;所述抽水管穿過箱體與高壓水泵固定連接;所述高壓水泵上方通入出水管;所述出水管的上方與沉淀室相連通;所述沉淀室下方設有第三橫板;所述沉淀室上方設有蓋板;所述蓋板右側與箱體鉸接，蓋板左上方固定連接把手。

　　作為本發明進一步的改進方案：所述傳動裝置包括驅動齒輪和主動齒輪;所述驅動齒輪和主動齒輪互相嚙合;所述驅動齒輪上方與傳動軸固定連接;所述主動齒輪與外部電機相連。

　　作為本發明進一步的改進方案：所述熱風裝置內部設有電阻絲網。

　　與現有技術相比，本發明的有益效果是：

　　本發明設有清淤口，可以及時對污水中被過濾下來的垃圾進行清理，以防造成裝置的阻塞;通過推動和抽取手柄，可以調節限流板與第一橫板之間的距離，再用檔位圈對限流板進行固定，從而控制污水的流速;鐵系填料層和木系填料層上附著的微生物群，可以對污水中的有機污染物進行分解;曝氣管道提用微生物所需的氧氣;熱風進管在箱體內部的管段呈曲折狀排列，可以增大管道與污水接觸面積，增強微生物的活性。
