申請日2016.05.17

　　公開(公告)日2016.07.27

　　IPC分類號C02F1/00

　　摘要

　　本發明公開了一種污水處理反應器，其包括反應罐，所述的反應罐的一端設有污水進口，所述的反應罐的另一端設有污水出口，所述的反應罐上污水進口與污水出口之間設有加藥管道，所述的加藥管道上設有閥門，所述的反應罐內還設有擋板。本發明不僅集加藥泵、反應池于一體，而且投資小，體積小，完全可滿足簡單的加藥系統要求，污水處理效果好，減少藥物使用量，節約污水處理時間。

　　權利要求書

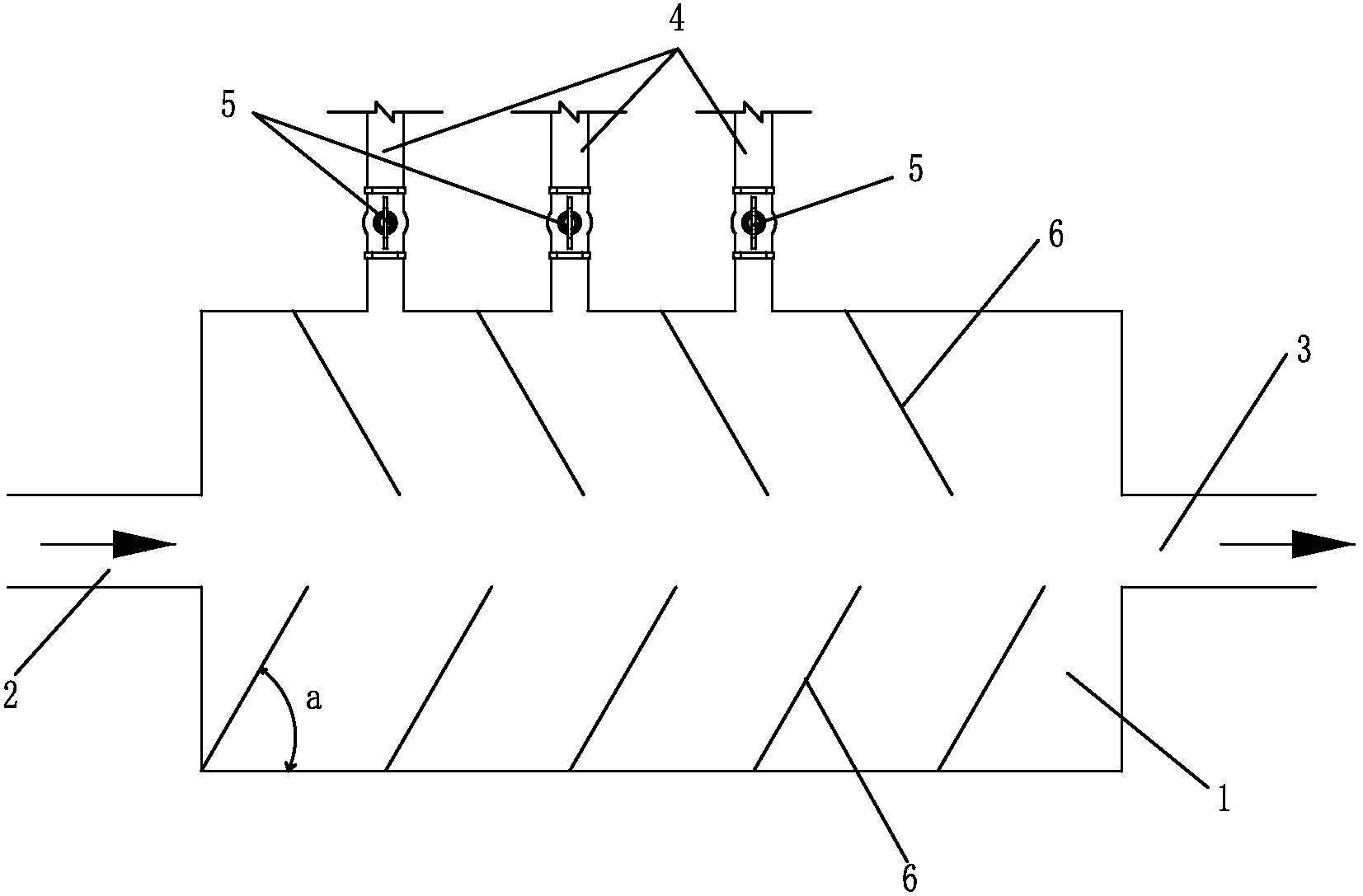

　　1.一種污水處理反應器，其特征在于其包括反應罐(1)，所述的反應罐(1)的一端設有污水進口(2)，所述的反應罐的另一端設有污水出口(3)，所述的反應罐(1)上污水進口(2)與污水出口(3)之間設有加藥管道(4)，所述的加藥管道(4)上設有閥門(5)，所述的反應罐(1)內還設有擋板(6)。

　　2.根據權利要求1所述一種污水處理反應器，其特征在于所述的反應罐(1)上連通有多個加藥管道(4)，所述的擋板(6)設置在加藥管道(4)的左、右兩邊。

　　3.根據權利要求1所述一種污水處理反應器，其特征在于所述的擋板(6)交錯設置反應罐(1)內的上、下兩端。

　　4.根據權利要求1或2或3或4所述一種污水處理反應器，其特征在于所述的擋板(6)向污水出口傾斜。

　　5.根據權利要求4所述一種污水處理反應器，其特征在于所述的擋板人傾斜角度為30-70度。

　　6.根據權利要求5所述一種污水處理反應器，其特征在于所述的擋板人傾斜角度為60度。

　　7.根據權利要求3所述一種污水處理反應器，其特征在于所述的反應罐內的上、下檔板之間留有通道。

　　說明書

　　一種污水處理反應器

　　【技術領域】

　　本發明涉及一種污水處理反應器。

　　【背景領域】

　　隨著人們生活的改善，污水也越來越多，如生活污水、工業污水等等。而污水處理是目前一座座城市、工廠等在環保過程中都需要做的一項環保工程。

　　現在大部份污水處理的過程中一些需要添加污水處理藥劑的工藝。現有加藥系統大多是以一個加藥池、調節池或者反應池的形式存在，都需要建設一個較大的池子進行藥劑、污水的反應，而且反應過程中需要動力系統添加藥劑。現有的這種污水處理池，不利于污水與藥物的混合及反應，使得污水處理效果不好，浪費藥物，也浪費時間的資源。

　　【發明內容】

　　本發明的目的在于克服現有技術的不足之處，提供一種一個反應罐以及反應罐內部的多個與水平線成60°的傾斜擋板，通過污水在反應罐的高速通過產生的負壓，使藥劑通過加藥口自動吸入反應罐內，并可通過閥門調節流量大小，在擋板的作用下，反應罐內的水流形成漩渦混合，使污水跟藥劑的充分混合，整個裝置實現了加藥混合一體化的效果，簡歷了污水處理的工藝，節省投資成本，污水處理效果好，減少藥物使用量，節約污水處理時間污水處理反應器。

　　本發明的目的是這樣實現的：

　　一種污水處理反應器，其特征在于其包括反應罐，所述的反應罐的一端設有污水進口，所述的反應罐的另一端設有污水出口，所述的反應罐上污水進口與污水出口之間設有加藥管道，所述的加藥管道上設有閥門，所述的反應罐內還設有擋板。

　　如上所述一種污水處理反應器，其特征在于所述的反應罐上連通有多個加藥管道，所述的擋板設置在加藥管道的左、右兩邊。

　　如上所述一種污水處理反應器，其特征在于所述的擋板交錯設置反應罐內的上、下兩端。

　　如上所述一種污水處理反應器，其特征在于所述的擋板向污水出口傾斜。

　　如上所述一種污水處理反應器，其特征在于所述的擋板人傾斜角度a為30-70度。

　　如上所述一種污水處理反應器，其特征在于所述的擋板人傾斜角度a為60度。

　　如上所述一種污水處理反應器，其特征在于所述的反應罐內的上、下檔板之間留有通道。

　　本發明包括一個反應罐以及反應罐內部的多個與水平線成60°的傾斜擋板，通過污水在反應罐的高速通過產生的負壓，使藥劑通過加藥口自動吸入反應罐內，并可通過閥門調節流量大小，在擋板的作用下，反應罐內的水流形成漩渦混合，使污水跟藥劑的充分混合。整個裝置實現了加藥混合一體化的效果，簡歷了污水處理的工藝，節省投資成本。

　　本發明不僅集加藥泵、反應池于一體，而且投資小，體積小，完全可滿足簡單的加藥系統要求，污水處理效果好，減少藥物使用量，節約污水處理時間。
