申請日2016.05.17

　　公開(公告)日2016.08.31

　　IPC分類號C02F3/32

　　摘要

　　本發明公開了一種人工濕地系統及采用人工濕地系統處理氮磷廢水的方法，該系統包括由上至下依次設置的：布水區，用于將氮磷廢水引入所述人工濕地系統;功能區，用于去除氮磷廢水中的氮磷元素;以及排水區，用于將去除氮磷元素之后的廢水排出所述人工濕地系統。該人工濕地系統可以調配氮磷廢水中的離子含量配比，有利于氮磷廢水在功能區形成鳥糞石晶種，使氮磷元素能有效形成鳥糞石肥沉積于填料表面，從而促進該系統對廢水中氮磷元素的截留、吸附和富集，濕地植物根系不斷分解并吸收氮磷物質與鳥糞石不斷生成達到動態平衡。該人工濕地系統可長期穩定運轉，脫氮除磷效率高，并且能夠給植物持續供給肥料，同時實現了環保要求與資源的合理利用。

　　權利要求書

　　1.一種人工濕地系統，其特征在于，該系統包括由上至下依次設置的：

　　布水區，用于將氮磷廢水引入所述人工濕地系統;

　　功能區，用于去除氮磷廢水中的氮磷元素;以及

　　排水區，用于將去除氮磷元素之后的廢水排出所述人工濕地系統;

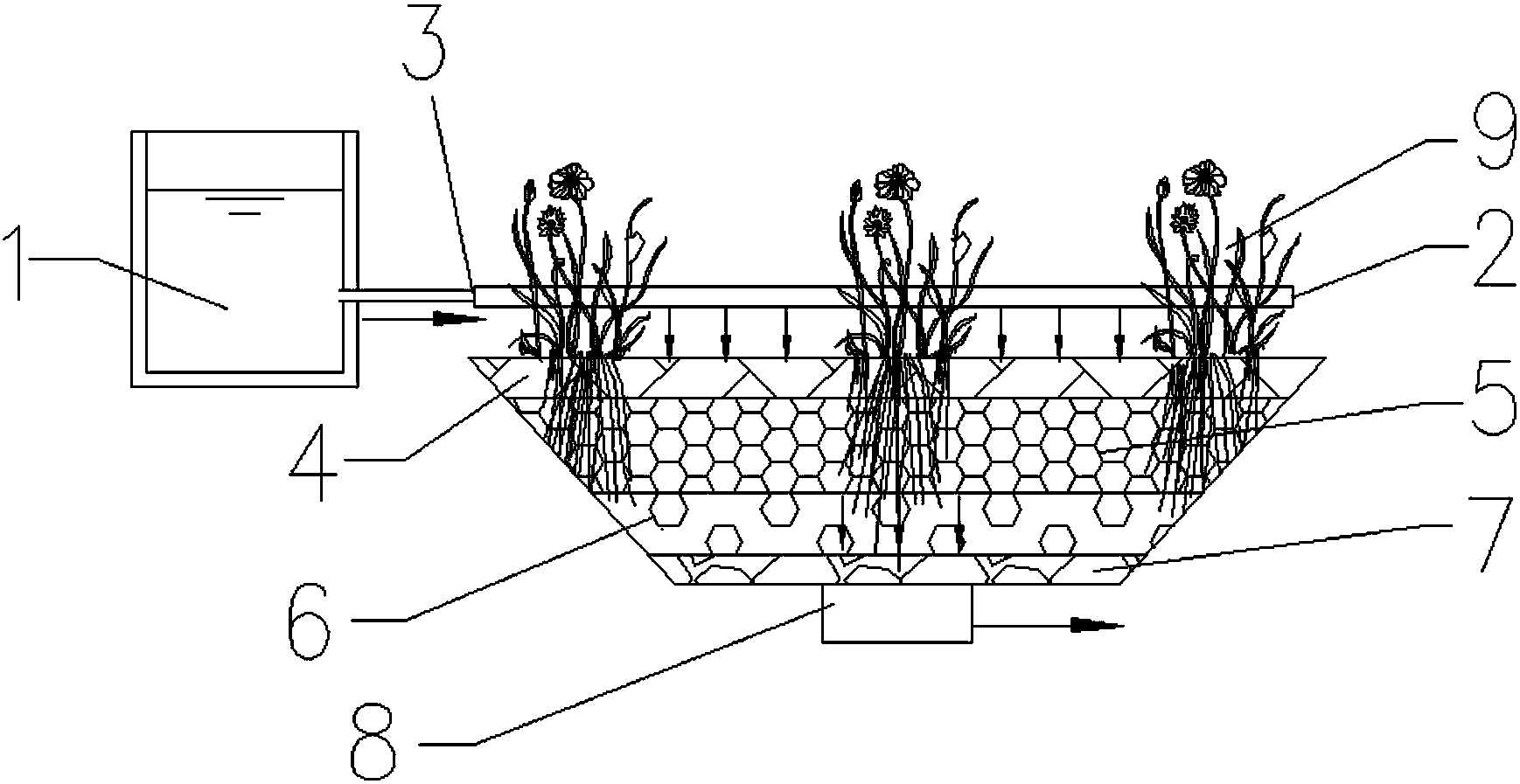

　　所述布水區包括布水器(2)以及與所述布水器(2)的進水口(3)連通的進水調配池(1)，用于調配氮磷廢水的pH值和離子含量配比;

　　所述功能區包括由上至下依次設置的覆蓋層(4)、濾料層(5)和過渡層(6)，所述覆蓋層(4)上種植有濕地植物(9);

　　所述排水區包括排水層(7)和出水口(8)，所述排水層(7)內水平設置有與所述出水口(8)連通的排水管。

　　2.根據權利要求1所述的系統，其特征在于，所述布水器(2)為選自穿孔布水管、布水噴頭和旋轉布水器中的一種或幾種。

　　3.根據權利要求2所述的系統，其特征在于，所述布水器(2)為穿孔布水管。

　　4.根據權利要求1所述的系統，其特征在于，所述覆蓋層(4)的厚度為40-80mm，填料粒徑為10-18mm;所述濾料層(5)的厚度為400-700mm，填料粒徑為1-10mm;所述過渡層(6)的厚度為80-150mm，填料粒徑為4-8mm。

　　5.根據權利要求1所述的系統，其特征在于，所述排水管在水平方向設有均勻分布的開孔，且所述排水管外側包裹有過濾網。

　　6.根據權利要求1所述的系統，其特征在于，所述排水層(7)厚度為200-400mm，填料粒徑為10-18mm。

　　7.一種采用人工濕地系統處理氮磷廢水的方法，其特征在于，該方法包括如下步驟：

　　(1)啟動階段：使氮磷廢水進入進水調配池(1)，調節氮磷廢水的pH值和離子含量配比，得到調配廢水，其中，所述離子含量配比為NH4+、PO43-和Mg2+的摩爾比;

　　關閉出水口(8)，使所述調配廢水進入人工濕地系統并浸泡功能區填料;

　　(2)正常運行階段：開啟人工濕地系統的出水口(8)，使氮磷廢水進入所述人工濕地系統，經由布水器(2)進入所述功能區去除氮磷元素后排出系統。

　　8.根據權利要求7所述的方法，其特征在于，所述調配廢水的pH值為8-9，所述調配廢水中的NH4+、PO43-和Mg2+的摩爾比為1：(0.9-1.1)：(2-5)。

　　9.根據權利要求7所述的方法，其特征在于，所述浸泡的時間大于70h。

　　10.根據權利要求7所述的方法，其特征在于，所述正常運行階段的水力停留時間大于2h。

　　說明書

　　一種人工濕地系統及采用人工濕地系統處理氮磷廢水的方法

　　技術領域

　　本發明涉及廢水處理領域，具體地，涉及一種人工濕地系統及采用人工濕地系統處理氮磷廢水的方法。

　　背景技術

　　隨著經濟發展，我國水體富營養化現象急劇增多，河流湖泊水華時有發生。氮、磷元素是造成水體富營養化的主要因素，人工濕地作為一種生態型廢水深度處理手段得到了廣泛的應用。人工濕地去除氮磷和有機污染的原理是利用系統內部填料基質、植物、微生物的物理沉淀、化學吸附、生物吸收分解和轉化等三重協同作用實現。氮、磷元素是一種植物生長所需的主要肥料，但是污水中的氮磷分散在水中，不利于植物吸收。目前應用人工濕地處理廢水主要為依靠填料基質進行化學吸附去除氮磷，這種方法存在容易飽和、再生困難，吸附后的氮磷也很難被植物利用的缺點。

　　發明內容

　　本發明的目的是提供一種人工濕地系統，該系統可以解決現有的人工濕地系統處理廢水易飽和、難再生，且吸附后的氮磷難以被植物利用的問題。

　　為了實現上述目的，本發明提供一種人工濕地系統，該系統包括由上至下依次設置的：

　　布水區，用于將氮磷廢水引入所述人工濕地系統;

　　功能區，用于去除氮磷廢水中的氮磷元素;以及

　　排水區，用于將去除氮磷元素之后的廢水排出所述人工濕地系統;

　　所述布水區包括布水器以及與所述布水器的進水口連通的進水調配池，用于調配氮磷廢水的pH值和離子含量配比;

　　所述功能區包括由上至下依次設置的覆蓋層、濾料層和過渡層，所述覆蓋層上種植有濕地植物;

　　所述排水區包括排水層和出水口，所述排水層內水平設置有與所述出水口連通的排水管。

　　可選地，所述布水器為選自穿孔布水管、布水噴頭和旋轉布水器中的一種或幾種。

　　可選地，所述布水器為穿孔布水管。

　　可選地，所述覆蓋層的厚度為40-80mm，填料粒徑為10-18mm;所述濾料層的厚度為400-700mm，填料粒徑為1-10mm;所述過渡層的厚度為80-150mm，填料粒徑為4-8mm。

　　可選地，所述排水管在水平方向設有均勻分布的開孔，且所述排水管外側包裹有過濾網。

　　可選地，所述排水層厚度為200-400mm，填料粒徑為10-18mm。

　　根據本發明的另一方面，還提供一種采用人工濕地系統處理氮磷廢水的方法，該方法包括如下步驟：

　　(1)啟動階段：使氮磷廢水進入進水調配池，調節氮磷廢水的pH值和離子含量配比，得到調配廢水，其中，所述離子含量配比為NH4+、PO43-和Mg2+的摩爾比;

　　關閉出水口，使所述調配廢水進入人工濕地系統并浸泡功能區填料;

　　(2)正常運行階段：開啟人工濕地系統的出水口，使氮磷廢水進入所述人工濕地系統，經由布水器進入所述功能區去除氮磷元素后排出系統。

　　可選地，所述調配廢水的pH值為8-9，所述調配廢水中的NH4+、PO43-和Mg2+的摩爾比為1：(0.9-1.1)：(2-5)。

　　可選地，所述浸泡的時間大于70h。

　　可選地，所述正常運行階段的水力停留時間大于2h。

　　通過在人工濕地系統中設置包括進水調配池和布水器的布水區以及包括多層填料結構的功能區，可以調配氮磷廢水中的離子含量配比，有利于氮磷廢水在功能區形成鳥糞石晶種，使氮磷元素能有效形成鳥糞石肥沉積于填料表面，從而促進該人工濕地系統對廢水中氮磷元素的截留、吸附和富集，濕地植物根系不斷分解并吸收氮磷物質與鳥糞石不斷生成達到動態平衡。該人工濕地系統可長期穩定運轉，脫氮除磷效率高，可以顯著降低水中富營養物質含量，并且能夠給植物持續供給肥料，同時實現了環保要求與資源的合理利用。

　　本發明的其他特征和優點將在隨后的具體實施方式部分予以詳細說明。
