申請日2017.09.22

　　公開(公告)日2018.01.23

　　IPC分類號C02F9/02

　　摘要

　　本發明涉及一種帶集油回流裝置的餐飲污水處理設備及其工作方法，其包括帶油水分離腔的設備箱體，油水分離腔一側設有用于收納油液的集油倉，油水分離腔頂部設有將浮油刮至集油倉內的刮油裝置;集油倉底部為斜面，斜面的底端設有出油口，出油口分支兩路，一路連接排油管，另一路連接回流管，排油管中設置排油閥，回流管中設置回流閥，回流管與油水分離腔內相通;初始狀態下，排油閥關閉，回流閥打開。上述結構，通過集油倉形成二次集油，且二次集油過程中，集油倉內浮油比重在刮油裝置刮油作用下逐漸增加，從而將密度大的污水沿回流管壓回至油水分離腔內，直至集油倉內集滿浮油，再將排油閥打開，回流閥關閉，即可收集高濃度的浮油，便于后續處理。

　　權利要求書

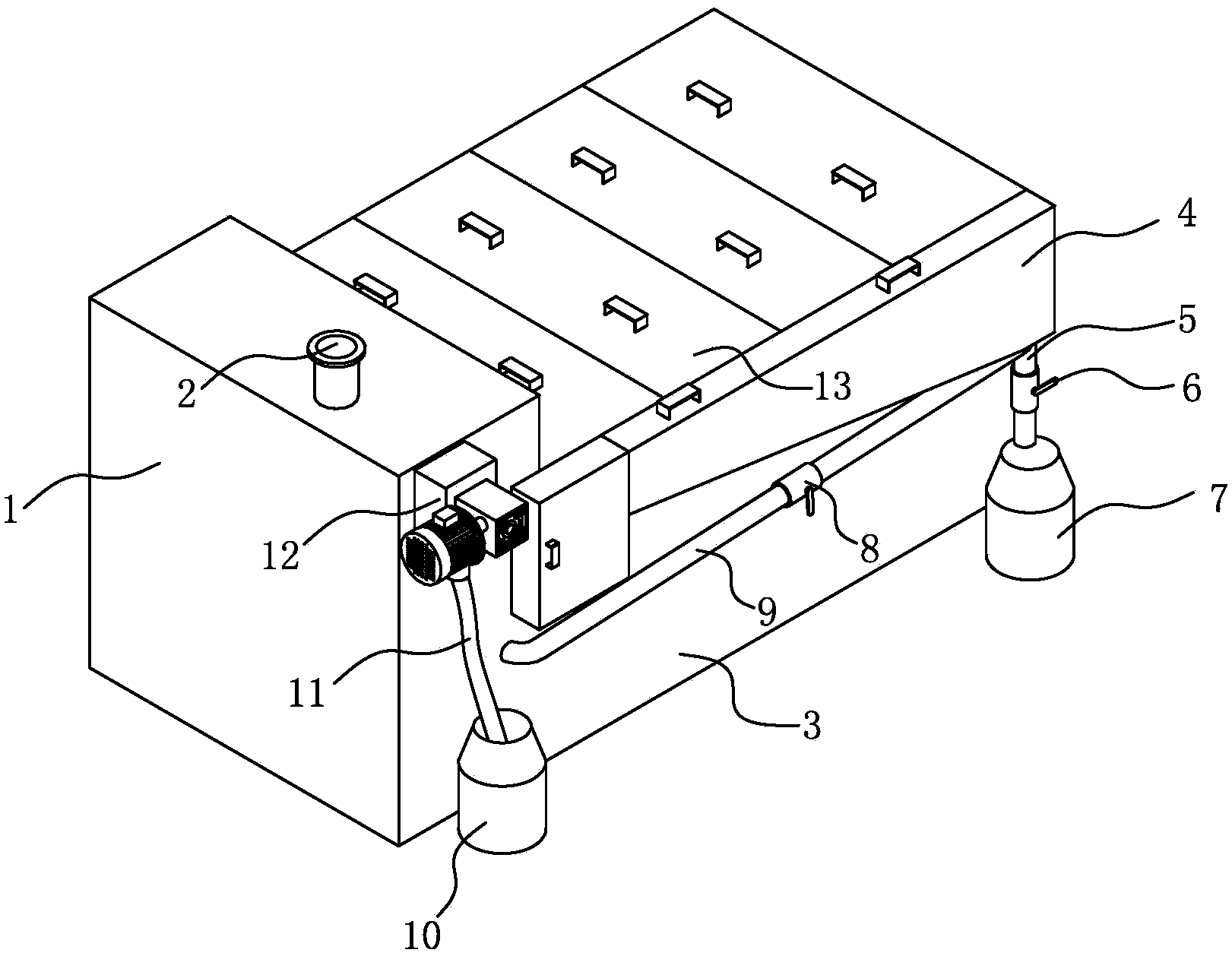

　　1.一種帶集油回流裝置的餐飲污水處理設備，其包括設備箱體(1)，設備箱體內設有油水分離腔(3)，油水分離腔一側設有用于收納油液的集油倉(4)，油水分離腔頂部設有將浮油刮至集油倉內的刮油裝置;其特征在于所述集油倉(4)底部為斜面，且斜面的底端設有出油口，出油口分支兩路，一路連接排油管(5)，另一路連接回流管(9)，排油管中設置排油閥(6)，回流管中設置回流閥(8)，回流管與所述油水分離腔(3)內相通;初始狀態下，所述排油閥關閉，所述回流閥打開。

　　2.根據權利要求1所述的帶集油回流裝置的餐飲污水處理設備，其特征在于所述回流管(9)呈傾斜設置，回流管與油水分離腔(3)相連的一端低，另一端高。

　　3.根據權利要求1所述的帶集油回流裝置的餐飲污水處理設備，其特征在于所述設備箱體(1)內包括除渣腔，除渣腔位于油水分離腔上方，除渣腔底部與油水分離腔相通，除渣腔內設置排渣裝置(12)，排渣裝置的排渣口外接排渣管(11)。

　　4.根據權利要求1所述的帶集油回流裝置的餐飲污水處理設備，其特征在于所述除渣腔頂部、油水分離腔(3)頂部、集油倉(4)頂部均設有帶手柄的蓋板(13)。

　　5.根據權利要求1所述的帶集油回流裝置的餐飲污水處理設備，其特征在于所述刮油裝置(14)包括水平刮油的刮板，以及帶動刮板刮油的傳動鏈和帶動傳動鏈傳動的電機;所述油水分離腔(3)頂部一側設有將刮板刮落的油液傾斜導入所述集油倉(4)的導油槽(301)。

　　6.根據權利要求1所述的帶集油回流裝置的餐飲污水處理設備，其特征在于該設備箱體(1)內位于油水分離腔(3)的后方設有至少兩個連續排列設置的沉淀過濾腔(15)和一個排水腔(16)，各沉淀過濾腔內通過豎向的隔板分隔形成沉淀區(1501)和過濾區(1502)，過濾區內設有過濾器;前一個沉淀過濾腔的過濾區通過溢流口與后一個沉淀過濾腔的沉淀區相通，所述油水分離腔通過通水口與首端沉淀過濾腔的沉淀區相通，末端沉淀過濾腔的過濾區通過溢流口與所述排水腔相通，且上述溢流口的溢流方向與各沉淀過濾腔的排列方向一致;各所述沉淀過濾腔內的隔板底部設有導通沉淀區和過濾區的通道(1503)，該通道的水流方向與上述溢流口的溢流方向在水平面內呈垂直。

　　7.根據權利要求6所述的帶集油回流裝置的餐飲污水處理設備，其特征在于所述沉淀過濾腔(15)的沉淀區(1501)以及排水腔(16)均與所述集油倉(4)相鄰設置，且沉淀區頂部和排水腔頂部與集油倉之間均設有溢油口(1504)，溢油口位置設有用于溢油導流的導油板(17)。

　　8.一種如權利要求1所述的帶集油回流裝置的餐飲污水處理設備的工作方法，其特征在于初始狀態下，所述排油閥(6)關閉，所述回流閥(8)打開，初次使用時，先向所述油水分離腔內注滿潔凈的水，水經回流管流至集油倉內，使油水分離腔和集油倉的水位一致;接下來進行污水處理，油污水進入所述油水分離腔(3)，經油水分離后，浮油漂浮于油水分離腔頂部，通過所述刮油裝置將浮油刮入所述集油倉內，隨著集油倉內浮油增加，為了平衡油水分離腔和集油倉兩者的水位，集油倉內密度大的水體在浮油比重增加的情況下沿所述出油口的回流管回流至所述油水分離腔內;以上述方式持續處理，直至集油倉內集滿浮油時，打開所述排油閥，關閉所述回流閥，浮油經所述排油管(5)排出收集，即完成該油水分離設備的一次集油、排油過程;當排油完成后，再次打開回流閥，關閉排油閥，即可繼續進行后續集油、排油操作。

　　說明書

　　帶集油回流裝置的餐飲污水處理設備及其工作方法

　　技術領域

　　本發明涉及污水處理設備，是一種帶集油回流裝置的餐飲污水處理設備及其工作方法。

　　背景技術

　　隨著城市化不斷發展，各種含油污、廢水的問題越發突出，給城市環境造成了不小的影響。例如現有的餐飲行業，較多仍采用簡單處理的方式，不僅造成對環境的污染，給城市排污系統也造成不小的壓力。為了解決該問題，現有技術已公開了一些餐飲污水處理設備，通過將餐飲污水進行除渣過濾、油水分離等操作后，再排放至排污系統，從而減少對環境的污染，降低城市排污系統的負荷。但是，現有的餐飲污水處理設備通常僅經過一道油水分離操作，油水分離欠充分，導致收集的浮油濃度低，含有較多污水，后續處理不便。為此，有待對現有的油水分離設備進行改進。

　　發明內容

　　為克服上述不足，本發明的目的是向本領域提供一種帶集油回流裝置的餐飲污水處理設備及其工作方法，使其解決現有同類設備油水分離欠充分，收集的浮油濃度低，后續處理不便的技術問題。其目的是通過如下技術方案實現的。

　　一種帶集油回流裝置的餐飲污水處理設備，其包括設備箱體，設備箱體內設有油水分離腔，油水分離腔一側設有用于收納油液的集油倉，油水分離腔頂部設有將浮油刮至集油倉內的刮油裝置;其特征在于所述集油倉底部為斜面，且斜面的底端設有出油口，出油口分支兩路，一路連接排油管，另一路連接回流管，排油管中設置排油閥，回流管中設置回流閥，回流管與所述油水分離腔內相通;初始狀態下，所述排油閥關閉，所述回流閥打開。上述結構，實質上是通過集油倉形成二次集油，且二次集油過程中，集油倉內浮油比重在刮油裝置刮油作用下逐漸增加，從而將密度大的污水沿回流管壓回至油水分離腔內，直至集油倉內集滿浮油，再將排油閥打開，回流閥關閉，即可收集高濃度的浮油，便于后續處理。

　　上述帶集油回流裝置的餐飲污水處理設備中，所述回流管呈傾斜設置，回流管與油水分離腔相連的一端低，另一端高。通過該結構，使回流管通流暢通，不易堵塞。

　　上述帶集油回流裝置的餐飲污水處理設備中，所述設備箱體內包括除渣腔，除渣腔位于油水分離腔上方，除渣腔底部與油水分離腔相通，除渣腔內設置排渣裝置，排渣裝置的排渣口外接排渣管。通過該結構，提高該油水分離設備的過濾除渣效果。

　　上述帶集油回流裝置的餐飲污水處理設備中，所述除渣腔頂部、油水分離腔頂部、集油倉頂部均設有帶手柄的蓋板。通過該結構，方便取下蓋板對內部進行清理維護。

　　上述帶集油回流裝置的餐飲污水處理設備中，所述刮油裝置包括水平刮油的刮板，以及帶動刮板刮油的傳動鏈和帶動傳動鏈傳動的電機;所述油水分離腔頂部一側設有將刮板刮落的油液傾斜導入所述集油倉的導油槽。通過該結構，實現油水分離腔頂部的油液順利刮入所述集油倉中，實現可靠集油。

　　該設備箱體內位于油水分離腔的后方設有至少兩個連續排列設置的沉淀過濾腔和一個排水腔，各沉淀過濾腔內通過豎向的隔板分隔形成沉淀區和過濾區，過濾區內設有過濾器;前一個沉淀過濾腔的過濾區通過溢流口與后一個沉淀過濾腔的沉淀區相通，所述油水分離腔通過通水口與首端沉淀過濾腔的沉淀區相通，末端沉淀過濾腔的過濾區通過溢流口與所述排水腔相通，且上述溢流口的溢流方向與各沉淀過濾腔的排列方向一致;各所述沉淀過濾腔內的隔板底部設有導通沉淀區和過濾區的通道，該通道的水流方向與上述溢流口的溢流方向在水平面內呈垂直。通過該結構，使沉淀過濾腔內形成橫向和縱向的S形流道，對水流起到有效的阻尼作用，從而實現充分沉淀和油水分離。

　　上述結構中，各所述沉淀過濾腔的沉淀區以及排水腔均與所述集油倉相鄰設置，且沉淀區頂部和排水腔頂部與集油倉之間均設有溢油口，溢油口位置設有用于溢油導流的導油板。通過該結構，不僅方便沉淀過濾腔和排水腔的排油操作，且當某個沉淀過濾腔出現堵塞問題時，水流由沉淀腔溢油口進入集油倉，再從集油倉經其它沉淀過濾腔的溢油口流入對應的沉淀過濾腔中，即繞過堵塞的沉淀過濾腔，從而保證水流的正常處理。

　　該帶集油回流裝置的餐飲污水處理設備的工作方法為：初始狀態下，所述排油閥關閉，所述回流閥打開，初次使用時，先向所述油水分離腔內注滿潔凈的水，水經回流管流至集油倉內，使油水分離腔和集油倉的水位一致;接下來進行污水處理，油污水進入所述油水分離腔，經油水分離后，浮油漂浮于油水分離腔頂部，通過所述刮油裝置將浮油刮入所述集油倉內，隨著集油倉內浮油增加，為了平衡油水分離腔和集油倉兩者的水位，集油倉內密度大的水體在浮油比重增加的情況下沿所述出油口的回流管回流至所述油水分離腔內;以上述方式持續處理，直至集油倉內集滿浮油時，打開所述排油閥，關閉所述回流閥，浮油經所述排油管排出收集，即完成該油水分離設備的一次集油、排油過程;當排油完成后，再次打開回流閥，關閉排油閥，即可繼續進行后續集油、排油操作。

　　本發明結構較為簡單，設計較為合理，污水過濾處理效果好，油水分離后收集的浮油濃度高，便于后續處理，適合作為各類餐飲污水的油水分離設備使用，或同類設備的結構改進。
