申請日2017.09.22

　　公開(公告)日2018.01.05

　　IPC分類號C02F3/28; C02F101/16

　　摘要

　　本發明公開了一種處理硝態氮污水的反硝化脫氮床系統，包括：外墻體，其為上表面開口的中空方體;脫氮床床體，其由外墻體包圍而成，脫氮床床體從上到下依次分布為草皮層、土壤層、碳源層和礫石層;控水系統，包括進水管、出水管、排空管以及多根排氣管，所述進水管水平穿過外墻體一側再垂直從草皮層、土壤層延伸至碳源層，所述出水管水平穿過外墻體的另一側再垂直穿過碳源層、礫石層，所述排空管位于礫石層的底部，并水平穿出到外墻體外，多根排氣管在碳源層內均勻分布，并垂直穿過土壤層、草皮層且上端凸出于草皮層外。本發明結構簡單，使用方便，解決了反硝化過程中碳源不足和不穩定的問題，大幅度提高了污水中硝態氮的去除效率。

　　權利要求書

　　1.一種處理硝態氮污水的反硝化脫氮床系統，其特征在于，包括：

　　外墻體，其為磚混結構且為上表面開口的中空方體;

　　脫氮床床體，其由外墻體包圍并位于中空方體中，脫氮床床體從上到下依次分布為草皮層、土壤層、碳源層和礫石層;

　　控水系統，包括進水管、出水管、排空管以及多根排氣管，所述進水管水平穿過外墻體一側再垂直從草皮層、土壤層延伸至碳源層，所述出水管水平穿過外墻體的另一側再垂直穿過碳源層、礫石層，所述排空管位于礫石層的底部，并水平穿出到外墻體外，多根排氣管在碳源層內均勻分布，并垂直穿過土壤層、草皮層且上端凸出于草皮層外。

　　2.如權利要求1所述的處理硝態氮污水的反硝化脫氮床系統，其特征在于，所述草皮層為移植或種植的觀賞草本植物，所述土壤層為沙土或壤土，所述碳源層由竹制生物炭顆粒、松木木屑和工業葡萄糖塊劑按體積比5：4：1均勻混合而成。

　　3.如權利要求1所述的處理硝態氮污水的反硝化脫氮床系統，其特征在于，所述土壤層厚度為10～15cm，所述碳源層厚度為70～100cm，所述礫石層厚度為30～50cm，所述進水管和排氣管的下端均延伸至碳源層中8～12cm。

　　4.如權利要求2所述的處理硝態氮污水的反硝化脫氮床系統，其特征在于，所述竹制生物炭顆粒的粒徑為1～3cm，所述礫石層的礫石粒徑為0.5～2cm。

　　5.如權利要求1所述的處理硝態氮污水的反硝化脫氮床系統，其特征在于，所述排氣管的管徑為6cm，長度為40～70cm，并在凸出草皮層外的開口安裝閥門，所述排空管在外墻體外的開口也設置有閥門。

　　6.如權利要求1所述的處理硝態氮污水的反硝化脫氮床系統，其特征在于，所述土壤層與碳源層之間還設置有一層地膜，所述地膜為塑料膜。

　　7.如權利要求1所述的處理硝態氮污水的反硝化脫氮床系統，其特征在于，所述土壤層與碳源層之間還設置有保溫隔絕層，所述保溫隔絕層由兩層土工膜構成，兩層土工膜的邊緣密封且緊貼外墻體的內壁固定，兩層土工膜繞過進水管和排氣管的部分也密封。

　　8.如權利要求7所述的處理硝態氮污水的反硝化脫氮床系統，其特征在于，兩層土工膜之間還鋪設有一層稻麥秸稈，所述稻麥秸稈厚度為3～5cm。

　　說明書

　　處理硝態氮污水的反硝化脫氮床系統

　　技術領域

　　本發明涉及污水處理領域。更具體地說，本發明涉及一種處理硝態氮污水的反硝化脫氮床系統，該系統適用于處理農村生活污水、農田排水和養殖廢水等分散式污水。

　　背景技術

　　隨著中國湖泊、河流和水庫等水體富營養化程度的加劇，如何高效去除污染水體中的氮成為亟待解決的問題。國務院2015年印發的《水污染防治行動計劃》明確規定匯入富營養化湖庫的河流應實施總氮排放控制。目前污水中的氮主要通過反硝化、厭氧氨氧化、氨揮發、生物吸收和底泥沉積等途徑來固定或者去除，其中反硝化被證明是氮去除的最重要途徑。反硝化作用是指在缺氧或厭氧環境下，反硝化微生物將硝態氮經亞硝態氮、一氧化氮逐步還原成氧化亞氮和氮氣并釋放到大氣中的過程。調控反硝化過程的環境因子有很多，包括有機碳含量、溫度、溶解氧、pH和鹽度等等。反硝化微生物以有機碳為主要電子供體,因此碳源的總量和質量是影響反硝化作用的關鍵因素之一。目前許多地方的工業、農業和生活污水都存在有機碳含量和碳氮比較低的問題，導致反硝化過程的碳源不足，難以實現污水中硝態氮的高效去除。

　　通過給污水處理系統投加人工碳源可有效提高污水的碳氮比，并促進污水處理系統的反硝化脫氮效率。人工碳源大體可分為以下兩類：一是以葡萄糖、甲醇、乙酸等易生物降解的傳統碳源;二是以一些固體有機物為主，包括富含纖維素的天然有機物(如植物秸稈)以及可生物降解多聚物(如PHB)在內的新型碳源。傳統碳源的利用率雖然比較高，但價格昂貴，會增加污水處理成本，無法大規模使用。新型碳源雖然價格低廉，來源充足，但需要較長的水力停留時間，而且碳源釋放得不到有效控制。因此，選用合適的碳源是提高污水處理系統反硝化脫氮效率的關鍵所在。

　　中國集中式污水已基本得到了有效控制，但農村生活污水、農田排水和養殖廢水等分散式污水尚未得到有效處置，引起的生態環境問題也日益嚴重。相比較活性污泥和生物膜法，生態處理技術具有低投資、低能耗、管理維護容易和二次污染少等優點，更適合于農村分散式污水的處理�，F(xiàn)有的針對分散式污水的生態處理技術包括人工濕地、氧化塘、生物濾池、土地滲濾等，但這些技術都或多或少存在碳源不足、反硝化速率不高、冷季運行效果差等問題，嚴重影響了反硝化微生物的脫氮效果。

　　發明內容

　　本發明的一個目的是解決至少上述問題，并提供至少后面將說明的優點。

　　本發明還有一個目的是提供一種處理硝態氮污水的反硝化脫氮床系統，其結構簡單，使用方便，可大幅度提高污水中硝態氮的去除效率，解決了反硝化過程中碳源不足的問題。

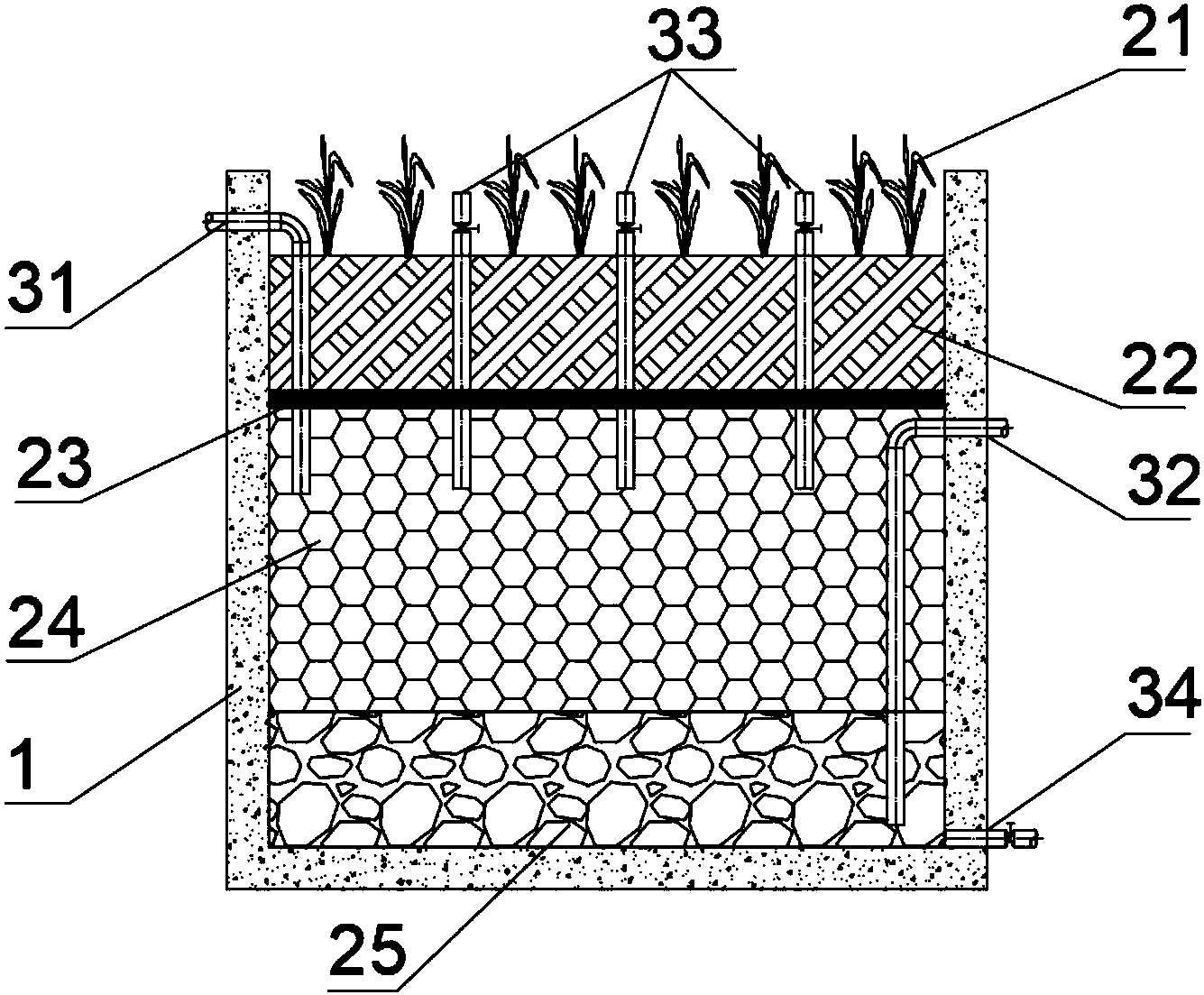

　　為了實現根據本發明的這些目的和其它優點，提供了一種處理硝態氮污水的反硝化脫氮床系統，包括：外墻體，其為磚混結構且為上表面開口的中空方體;脫氮床床體，其由外墻體包圍并位于中空方體中，脫氮床床體從上到下依次分布為草皮層、土壤層、碳源層和礫石層;控水系統，包括進水管、出水管、排空管以及多根排氣管，所述進水管水平穿過外墻體一側再垂直從草皮層、土壤層延伸至碳源層，所述出水管水平穿過外墻體的另一側再垂直穿過碳源層、礫石層，所述排空管位于礫石層的底部，并水平穿出到外墻體外，多根排氣管在碳源層內均勻分布，并垂直穿過土壤層、草皮層且上端凸出于草皮層外。

　　優選的是，所述草皮層為移植或種植的觀賞草本植物，所述土壤層為沙土或壤土，所述碳源層由竹制生物炭顆粒、松木木屑和工業葡萄糖塊劑按體積比5：4：1均勻混合而成。

　　優選的是，所述土壤層厚度為10～15cm，所述碳源層厚度為70～100cm，所述礫石層厚度為30～50cm，所述進水管和排氣管的下端均延伸至碳源層中8～12cm。

　　優選的是，所述竹制生物炭顆粒的粒徑為1～3cm，所述礫石層的礫石粒徑為0.5～2cm。

　　優選的是，所述排氣管的管徑為6cm，長度為40～70cm，并在凸出草皮層外的開口安裝閥門，所述排空管在外墻體外的開口也設置有閥門。

　　優選的是，所述土壤層與碳源層之間還設置有一層地膜，所述地膜為塑料膜。

　　優選的是，所述土壤層與碳源層之間還設置有保溫隔絕層，所述保溫隔絕層由兩層土工膜構成，兩層土工膜的邊緣密封且緊貼外墻體的內壁固定，兩層土工膜繞過進水管和排氣管的部分也密封。

　　優選的是，兩層土工膜之間還鋪設有一層稻麥秸稈，所述稻麥秸稈厚度為3～5cm。

　　通過以上技術措施，解決了分散式污水中碳源不足的難題，提高了反硝化脫氮速率，本發明與現有技術相比，具有以下優點和有益效果：

　　1、本發明以優選的碳源進行合理配比后作為外加碳源，解決了反硝化過程中碳源不足和不穩定的問題，大幅度提高污水中硝態氮的去除效率;

　　2、本發明的系統中在碳源層和土壤層之間設置了保溫絕熱層，有利于床體保溫，即使在低溫環境中也能保證反硝化反應的正常進行;

　　3、本發明的系統最上層覆蓋一層草坪，具有一定的景觀效果，同時也避免了現有技術蚊蠅滋生和臭氣外逸的缺點;

　　4、本發明的整個床體能夠保持缺氧狀態，有利于反硝化過程的進行;

　　5、本發明通過提高污水碳氮比、誘導缺氧環境以及冷季保溫等措施促進了污水處理系統的反硝化速率，具有良好的脫氮效果，對污水中硝態氮的平均去除率約為87.67%，對總氮的平均去除率約為74.84%。

　　本發明的其它優點、目標和特征將部分通過下面的說明體現，部分還將通過對本發明的研究和實踐而為本領域的技術人員所理解。
