申請日2017.09.22

　　公開(公告)日2017.12.15

　　IPC分類號C02F9/14; B01D53/86; B01D53/04

　　摘要

　　本發明提供了一種帶臭氣的化工污水處理裝置，屬于污水處理技術領域，所述防阻裝置設置在初步除雜箱內且設置在過濾板的左側;所述加藥口設置在初步除雜箱的上面左側;所述凈化箱的左側底部通過水管和初步除雜箱的右側相連接;所述生物反應層設置在凈化箱的內腔中;所述第二排雜管設置在凈化箱的左側底部;所述第二沖洗口設置在凈化箱的右側底部;本發明裝置通過將吸風機的左端通過臭氣進管和除臭箱相連接，具有對污水中的臭氣進行氧化分解和吸附過濾的功能;在生物反應層的上面設置有活性炭層，具有分別采用生物反應和物理吸附的方式對污水進行凈化的功能;本裝置具有制作工藝簡單、實用性強和除臭除污效果好的特點。

　　權利要求書

　　1.一種帶臭氣的化工污水處理裝置，包括除臭裝置和污水處理裝置;其特征是，所述除臭裝置包括進水管、污水箱、除臭箱、吸風機、臭氣進管、攪拌裝置、三接通管、閥門、水管和水泵;所述進水管設置在污水箱的左側上方;所述攪拌裝置設置在污水箱的內腔中;所述水泵的左端通過水管和污水箱的底部相連接，水管的上面設置有閥門;所述吸風機的右端通過臭氣進管和污水箱的上面兩側相連接，吸風機的左端通過臭氣進管和除臭箱相連接;所述污水處理裝置包括加藥口、防阻裝置、過濾板、初步除雜箱、凈化箱、活性炭層、生物反應層、排水管、第二沖洗口、第二排雜管、第一沖洗口和第一排雜管;所述過濾板焊接固定設置在初步除雜箱的內腔中部;所述防阻裝置設置在初步除雜箱內且設置在過濾板的左側;所述加藥口設置在初步除雜箱的上面左側;所述第一排雜管設置在初步除雜箱的左側底部;所述第一沖洗口設置在初步除雜箱的右側底部;所述凈化箱設置在初步除雜箱的右側，凈化箱的左側底部通過水管和初步除雜箱的右側相連接;所述生物反應層設置在凈化箱的內腔中;所述排水管設置在凈化箱的右側上端;所述第二排雜管設置在凈化箱的左側底部;所述第二沖洗口設置在凈化箱的右側底部;所述除臭箱的內腔從右到左依次設置有光觸媒填料層、光氧催化氧化層、電磁粉填料層和活性炭吸附層;所述防阻裝置包括電機、伸縮桿和刷桿;所述伸縮桿固定設置在電機的下面。

　　2.根據權利要求1所述的帶臭氣的化工污水處理裝置，其特征是，所述水泵的右端通過水管和三接通管相連接，三接通管的左端通過水管和污水箱的上端右側相連接。

　　3.根據權利要求1或2所述的帶臭氣的化工污水處理裝置，其特征是，所述伸縮桿的下端右側設置有刷桿，且刷桿緊貼著過濾板設置。

　　4.根據權利要求1或3所述的帶臭氣的化工污水處理裝置，其特征是，所述生物反應層的上面設置有活性炭層。

　　說明書

　　帶臭氣的化工污水處理裝置

　　技術領域

　　本發明涉及一種環保凈化設施，具體是一種帶臭氣的化工污水處理裝置。

　　背景技術

　　在化工生產領域中，各道生產工序都會產生大量的廢水，對這些廢水如果直接進行排放，不僅造成了水資源的浪費，也會引起環境污染;現有對污水的處理方面采用沉淀池等污水處理裝置，還有一些是直接排放，直接排放的方法不僅污染了大自然，而且造成了資源的浪費，采用的過濾水裝置其結構和功能設計往往較為單一，如只能對污水中的大量雜物等進行基本的過濾凈化操作，這樣在處理裝置的使用過程中，污水中的大量雜物便容易對處理裝置的過濾機構造成堵塞，從而影響了過濾效率和效果，進而也降低了污水處理裝置的使用性能;同時，化工污水常伴有對人體有害的異味產生，如果直接排到大氣中，會造成一定的環境污染;因此，需要進行改進，現提供一種帶臭氣的化工污水處理裝置。

　　發明內容

　　針對上述現有技術的不足，本發明要解決的技術問題是提供一種防阻塞的帶臭氣的化工污水處理裝置。

　　為解決上述技術問題，本發明提供了如下技術方案：

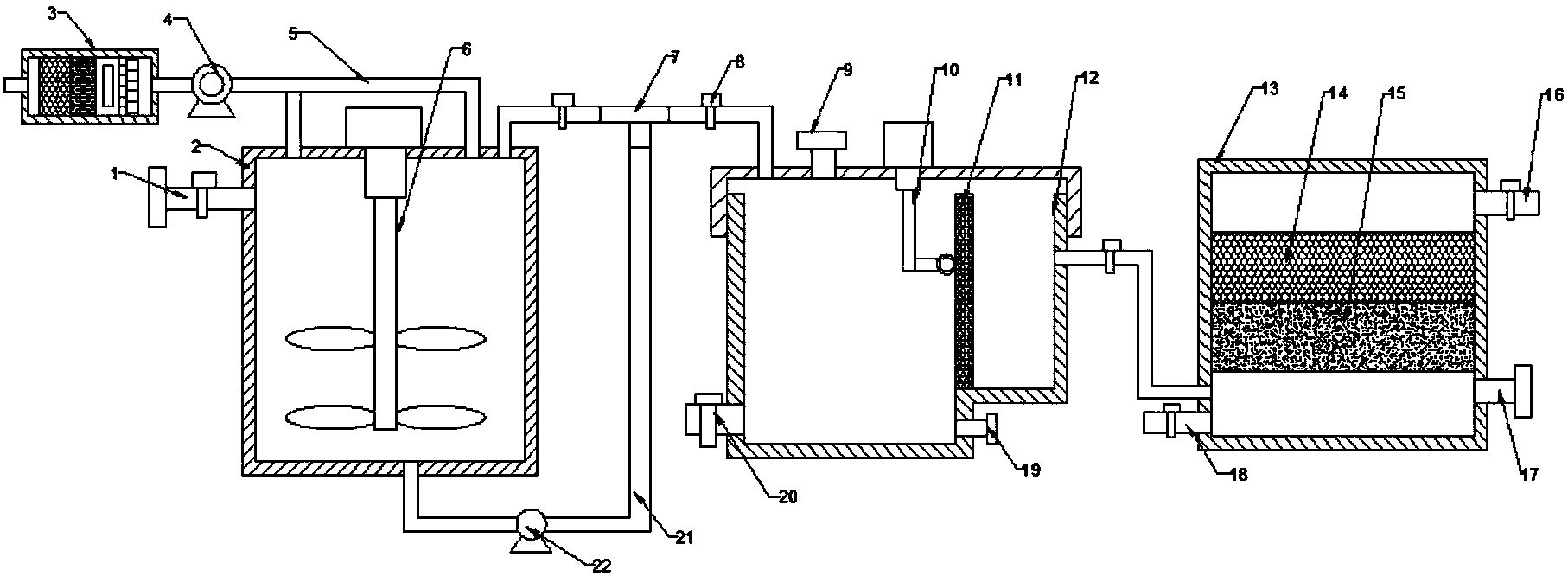

　　一種帶臭氣的化工污水處理裝置，包括除臭裝置和污水處理裝置;所述除臭裝置包括進水管、污水箱、除臭箱、吸風機、臭氣進管、攪拌裝置、三接通管、閥門、水管和水泵;所述進水管設置在污水箱的左側上方;所述攪拌裝置設置在污水箱的內腔中;所述水泵的左端通過水管和污水箱的底部相連接，水管的上面設置有閥門;所述吸風機的右端通過臭氣進管和污水箱的上面兩側相連接，吸風機的左端通過臭氣進管和除臭箱相連接;所述污水處理裝置包括加藥口、防阻裝置、過濾板、初步除雜箱、凈化箱、活性炭層、生物反應層、排水管、第二沖洗口、第二排雜管、第一沖洗口和第一排雜管;所述過濾板焊接固定設置在初步除雜箱的內腔中部;所述防阻裝置設置在初步除雜箱內且設置在過濾板的左側;所述加藥口設置在初步除雜箱的上面左側;所述第一排雜管設置在初步除雜箱的左側底部;所述第一沖洗口設置在初步除雜箱的右側底部;所述凈化箱設置在初步除雜箱的右側，凈化箱的左側底部通過水管和初步除雜箱的右側相連接;所述生物反應層設置在凈化箱的內腔中;所述排水管設置在凈化箱的右側上端;所述第二排雜管設置在凈化箱的左側底部;所述第二沖洗口設置在凈化箱的右側底部;所述除臭箱的內腔從右到左依次設置有光觸媒填料層、光氧催化氧化層、電磁粉填料層和活性炭吸附層;所述防阻裝置包括電機、伸縮桿和刷桿;所述伸縮桿固定設置在電機的下面。

　　作為本發明進一步的改進方案：所述水泵的右端通過水管和三接通管相連接，三接通管的左端通過水管和污水箱的上端右側相連接。

　　作為本發明進一步的改進方案：所述伸縮桿的下端右側設置有刷桿，且刷桿緊貼著過濾板設置。

　　作為本發明更進一步的改進方案：所述生物反應層的上面設置有活性炭層。

　　與現有技術相比，本發明的有益效果是：

　　本發明裝置通過將三接通管的左端通過水管和污水箱的上端右側相連接，具有使污水箱內的污水處于循環流動狀態，避免污水沉淀，保證污水流動性，同時，便于對污水進行除臭的功能;將吸風機的左端通過臭氣進管和除臭箱相連接，具有對污水中的臭氣進行氧化分解和吸附過濾的功能;在伸縮桿的下端右側設置有刷桿，且刷桿緊貼著過濾板設置，通過伸縮桿的上下移動，便于對過濾板上的雜質進行除去防止發生阻塞;在生物反應層的上面設置有活性炭層，具有分別采用生物反應和物理吸附的方式對污水進行凈化的功能;本裝置具有制作工藝簡單、實用性強和除臭除污效果好的特點。
