申請日2017.09.22

　　公開(公告)日2017.12.19

　　IPC分類號C02F9/10; C02F101/20

　　摘要

　　本發明提供了一種物理法對重金屬回收的污水處理裝置，屬于污水處理技術領域，所述過濾板焊接固定設置在過濾箱的內腔中部;所述防阻裝置設置在過濾箱內且設置在過濾板的左側;所述沖洗口設置在過濾箱的右側下端;所述噴水管的下面設置有噴頭，噴水管的左端通過出水管和水泵相連接，水泵的左端通過出水管和過濾箱相連接;所述加熱腔設置在污水處理箱的內腔底部，刮污裝置的兩側設置有收集箱;本發明裝置通過在加熱腔的上方設置有刮污裝置，具有對落入加熱腔上表面處的污水中的重金屬或其它污物進行收集，避免了重金屬離子在加熱腔上表面的積聚而影響加熱效果的功能;本裝置具有制作工藝簡單、實用性強和污水處理效果好的特點。

　　權利要求書

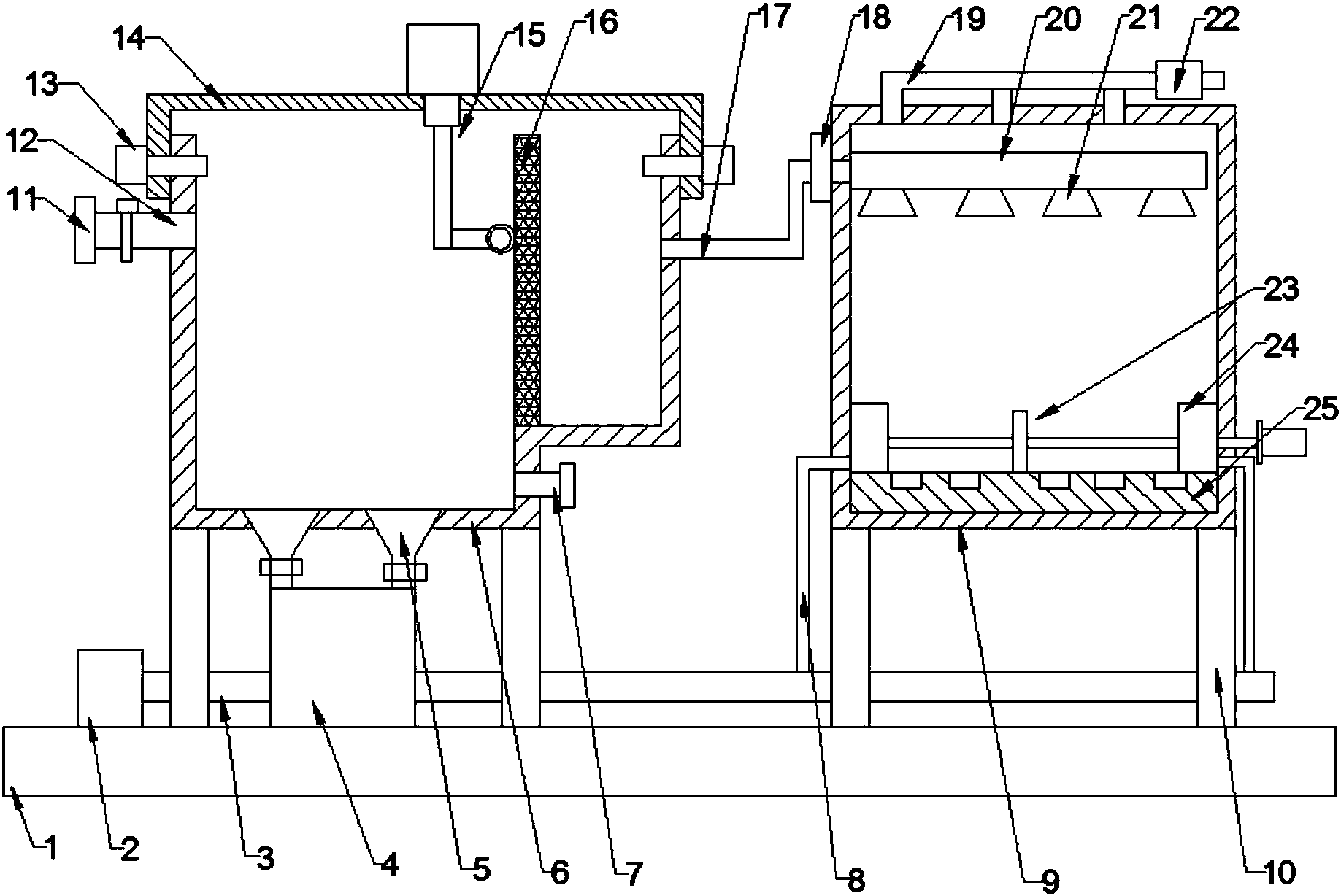

　　1.一種物理法對重金屬回收的污水處理裝置，包括過濾裝置和重金屬回收裝置;其特征是，所述過濾裝置包括底板、吸污泵、排泥管、緩存箱、排泥斗、過濾箱、沖洗口、支撐架、進水套管、進水管、旋緊螺柱、蓋板、防阻裝置和過濾板;所述過濾箱通過支撐架焊接固定設置在底板的上面左側，過濾箱的上面兩側通過旋緊螺柱設置有蓋板;所述進水套管通過進水管設置在過濾箱的左側上方;所述過濾板焊接固定設置在過濾箱的內腔中部;所述防阻裝置設置在過濾箱內且設置在過濾板的左側;所述排泥斗設置在過濾箱的下面，排泥斗的下端通過排泥管設置有緩存箱，排泥管的左端設置有吸污泵;所述沖洗口設置在過濾箱的右側下端;所述重金屬回收裝置包括排污管、污水處理箱、出水管、水泵、排氣管、噴水管、噴頭、排風機、刮污裝置、收集箱和加熱腔;所述污水處理箱通過撐架焊接固定設置在底板的上面右側，污水處理箱的內腔上側設置有噴水管，噴水管的下面設置有噴頭，噴水管的左端通過出水管和水泵相連接，水泵固定設置在污水處理箱的左側上端，水泵的左端通過出水管和過濾箱相連接;所述加熱腔設置在污水處理箱的內腔底部，刮污裝置的兩側設置有收集箱，收集箱的外側通過排污管和排泥管相連接;所述刮污裝置包括驅動機構、連接桿、驅動桿、刮污板和連接板;所述驅動機構的驅動端可經由連接桿帶動兩根驅動桿均衡移動，以確保刮污板與加熱腔的上端面很好的契合;在加熱腔的兩側設置兩個具有一定深度的滑動槽，而刮污板經由固連于其上、且活動置于滑動槽中的連接板與驅動桿相連接;所述防阻裝置包括電機、伸縮桿、支桿和刷桿;所述伸縮桿固定設置在電機的下面，伸縮桿的下端右側設置有支桿。

　　2.根據權利要求1所述的物理法對重金屬回收的污水處理裝置，其特征是，所述支桿的右端設置有刷桿，且刷桿緊貼著過濾板設置。

　　3.根據權利要求1或2所述的物理法對重金屬回收的污水處理裝置，其特征是，所述加熱腔的上方設置有刮污裝置。

　　4.根據權利要求1或3所述的物理法對重金屬回收的污水處理裝置，其特征是，所述排風機通過排氣管設置在污水處理箱的上端。

　　說明書

　　物理法對重金屬回收的污水處理裝置

　　技術領域

　　本發明涉及一種污水處理設施，具體是一種物理法對重金屬回收的污水處理裝置。

　　背景技術

　　隨著現代社會的發展，含有重金屬離子的污水產生量越來越大，由于重金屬離子在自然條件下難于降解，其不僅會對水源、土壤等環境造成污染，而且通過食物鏈的富集作用還會最終進入人體，從而對人體健康造成危害，因此對含有重金屬離子的污水進行處理顯得尤為重要;現有的對含有重金屬離子的污水進行處理的方法包括傳統的物理法和化學法，以及新生的生物處理法;但采用化學法常常會帶來二次污染，而生物處理法其處理成本較高，且后續的重金屬離子分離也較為復雜，因此采用物理法對污水中的重金屬離子進行回收成為人們研究的一個方向。

　　發明內容

　　針對上述現有技術的不足，本發明要解決的技術問題是提供一種防止阻塞的物理法對重金屬回收的污水處理裝置。

　　為解決上述技術問題，本發明提供了如下技術方案：

　　一種物理法對重金屬回收的污水處理裝置，包括過濾裝置和重金屬回收裝置;所述過濾裝置包括底板、吸污泵、排泥管、緩存箱、排泥斗、過濾箱、沖洗口、支撐架、進水套管、進水管、旋緊螺柱、蓋板、防阻裝置和過濾板;所述過濾箱通過支撐架焊接固定設置在底板的上面左側，過濾箱的上面兩側通過旋緊螺柱設置有蓋板;所述進水套管通過進水管設置在過濾箱的左側上方;所述過濾板焊接固定設置在過濾箱的內腔中部;所述防阻裝置設置在過濾箱內且設置在過濾板的左側;所述排泥斗設置在過濾箱的下面，排泥斗的下端通過排泥管設置有緩存箱，排泥管的左端設置有吸污泵;所述沖洗口設置在過濾箱的右側下端;所述重金屬回收裝置包括排污管、污水處理箱、出水管、水泵、排氣管、噴水管、噴頭、排風機、刮污裝置、收集箱和加熱腔;所述污水處理箱通過撐架焊接固定設置在底板的上面右側，污水處理箱的內腔上側設置有噴水管，噴水管的下面設置有噴頭，噴水管的左端通過出水管和水泵相連接，水泵固定設置在污水處理箱的左側上端，水泵的左端通過出水管和過濾箱相連接;所述加熱腔設置在污水處理箱的內腔底部，刮污裝置的兩側設置有收集箱，收集箱的外側通過排污管和排泥管相連接;所述刮污裝置包括驅動機構、連接桿、驅動桿、刮污板和連接板;所述驅動機構的驅動端可經由連接桿帶動兩根驅動桿均衡移動，以確保刮污板與加熱腔的上端面很好的契合;在加熱腔的兩側設置兩個具有一定深度的滑動槽，而刮污板經由固連于其上、且活動置于滑動槽中的連接板與驅動桿相連接;所述防阻裝置包括電機、伸縮桿、支桿和刷桿;所述伸縮桿固定設置在電機的下面，伸縮桿的下端右側設置有支桿。

　　作為本發明進一步的改進方案：所述支桿的右端設置有刷桿，且刷桿緊貼著過濾板設置。

　　作為本發明進一步的改進方案：所述加熱腔的上方設置有刮污裝置。

　　作為本發明更進一步的改進方案：所述排風機通過排氣管設置在污水處理箱的上端。

　　與現有技術相比，本發明的有益效果是：

　　本發明裝置通過在支桿的右端設置有刷桿，且刷桿緊貼著過濾板設置，通過伸縮桿的上下移動，便于對過濾板上的雜質進行除去防止發生阻塞;在加熱腔的上方設置有刮污裝置，具有對落入加熱腔上表面處的污水中的重金屬或其它污物進行收集，避免了重金屬離子在加熱腔上表面的積聚而影響加熱效果的功能;將排風機通過排氣管設置在污水處理箱的上端，具有便于快速將水汽進行排出的功能;本裝置具有制作工藝簡單、實用性強和污水處理效果好的特點。
