申請日2017.09.25
公開(公告)日2018.01.26
IPC分類號C02F9/04; C02F101/30
摘要
本發明提供了一種臭氧陶瓷膜組合工藝水處理裝置以及水處理方法。所述臭氧陶瓷膜組合工藝水處理裝置通過將混凝劑添加機構臭氧發生器、陶瓷膜池、活性炭池、消毒劑添加機構等有機組合，與現有的常規水處理裝置比，可有效去除水中的新興痕量有機污染物，保障水質安全。所述臭氧陶瓷膜組合工藝水處理裝置可采用一體化、模塊化設計，其工藝流程短、結構緊湊、占地面積小、出水水質好。
權利要求書
1.一種臭氧陶瓷膜組合工藝水處理裝置，其特征在于，包括進水機構、混凝劑添加機構、臭氣發生器、陶瓷膜池、活性炭池、消毒劑添加機構、清水池、反沖洗機構;所述進水機構、混凝劑添加機構、陶瓷膜池、活性炭池、消毒劑添加機構、清水池依次連接;
所述陶瓷膜池設有陶瓷膜、曝氣盤、位于陶瓷膜池底部的陶瓷膜池排泥閥，所述曝氣盤與所述臭氣發生器連接，所述陶瓷膜通過抽吸機構與所述活性炭池連接，以將經陶瓷膜過濾后的過濾液輸送進活性炭池;所述活性炭池通過出水機構與所述消毒劑添加機構連接;
所述反沖洗機構分別與所述陶瓷膜池、活性炭池、清水池連接，以利用清水池的水反沖洗所述陶瓷膜池和活性炭池。
2.根據權利要求1所述的臭氧陶瓷膜組合工藝水處理裝置，其特征在于，所述進水機構包括依次連接的取水泵、陶瓷膜池進水閥、進水流量計，所述進水流量計與所述混凝劑添加機構連接。
3.根據權利要求1所述的臭氧陶瓷膜組合工藝水處理裝置，其特征在于，所述混凝劑添加機構包括依次連接的混凝劑管道混合器、混凝劑計量泵、混凝劑藥箱，所述混凝劑管道混合器分別與所述進水機構和陶瓷膜池連接，以對進入陶瓷膜池之前的原水添加混凝劑。
4.根據權利要求1所述的臭氧陶瓷膜組合工藝水處理裝置，其特征在于，所述消毒劑添加機構包括消毒劑混合器、消毒劑計量泵、消毒劑藥箱，所述消毒劑混合器分別與所述活性炭池和清水池連接。
5.根據權利要求1所述的臭氧陶瓷膜組合工藝水處理裝置，其特征在于，所述抽吸機構包括與陶瓷膜連接的抽吸泵、與抽吸泵連接的活性炭池進水閥、抽吸流量計，所述抽吸流量計分別與所述活性炭池進水閥和活性炭池連接。
6.根據權利要求1所述的臭氧陶瓷膜組合工藝水處理裝置，其特征在于，所述出水機構包括與所述活性炭池連接的出水閥、分別與所述出水閥和所述消毒劑添加機構連接的出水流量計。
7.根據權利要求1所述的臭氧陶瓷膜組合工藝水處理裝置，其特征在于，所述反沖洗機構包括與清水池連接的反沖洗泵、與反沖洗泵連接的反沖流量計、活性炭池反沖進水閥、陶瓷膜池反沖進水閥、設置在活性炭池上部的活性炭池反沖洗排水閥，所述活性炭池反沖進水閥分別與所述反沖流量計和活性炭池的底部連接，所述陶瓷膜池反沖進水閥分別與所述反沖流量計和所述陶瓷膜連接。
8.根據權利要求1所述的臭氧陶瓷膜組合工藝水處理裝置，其特征在于，所述臭氧發生器為空氣源臭氧發生器。
9.一種水處理方法，其特征在于，采用權利要求1所述臭氧陶瓷膜組合工藝水處理裝置進行水處理。
10.根據權利要求9所述的水處理方法，其特征在于，包括以下步驟：首先利用混凝劑添加機構將混凝劑和原水進行混合，之后通過進水機構將原水提升至陶瓷膜池內，再利用曝氣盤將臭氧曝氣進入陶瓷膜池內氧化原水中的大分子有機物，原水在陶瓷膜池內進行絮凝沉淀后并通過陶瓷膜過濾，之后將水輸送至活性炭池內，進一步將水中剩余的顆粒物、膠體、有機物、細菌、病毒等污染物截留，最后再通過消毒劑對活性炭過濾后的水進行消毒。
說明書
一種臭氧陶瓷膜組合工藝水處理裝置以及水處理方法
技術領域
本發明涉及水處理裝置，更具體地，涉及一種臭氧陶瓷膜組合工藝水處理裝置以及水處理方法。
背景技術
近20年來的水環境調查研究表明，城市水體中除了常規污染之外，還存在新興痕量有機污染物，其中包括多種類型的含氮消毒副產物(N-DBPs)、幾十種內分泌干擾物(EDCs)和數千種藥品及個人護理用品(PPCPs)等，這些痕量有機污染物通過生活污水、工業廢水進入水體，在水環境中遷移轉化，最終進入飲用水水源，某些典型污染物的致癌毒性是常規污染物的數倍甚至數百倍，其對遺傳和肌體功能的影響極大，為人類帶來健康風險。目前，以“混凝—沉淀—過濾—消毒”為主要工藝的常規水處理設施對上述污染物的去除效率較低，而數目眾多的小型村鎮水廠水處理設施更加簡陋，水質安全風險更高。
發明內容
本發明的目的在于提供一種臭氧陶瓷膜組合工藝水處理裝置，所述臭氧陶瓷膜組合工藝水處理裝置為針對新興痕量有機污染物的水處理裝置，以解決現有的常規水處理設施對目前水環境中新興痕量有機污染物去除效率低，水質存在安全風險等問題。
本發明的另一個目的在于提供一種水處理方法。
為解決上述技術問題，本發明采用的技術方案是：

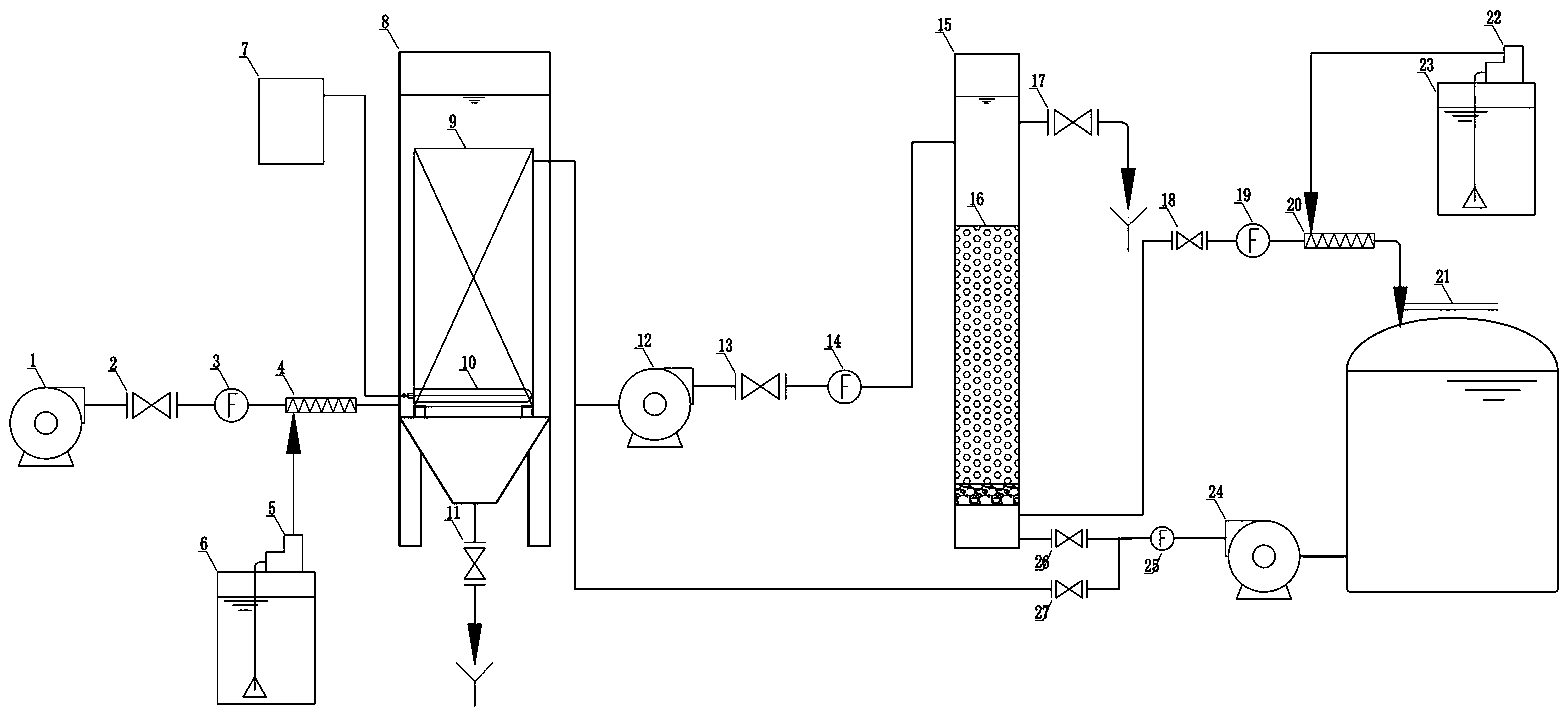

一種臭氧陶瓷膜組合工藝水處理裝置，包括進水機構、混凝劑添加機構、臭氣發生器、陶瓷膜池、活性炭池、消毒劑添加機構、清水池、反沖洗機構;所述進水機構、混凝劑添加機構、陶瓷膜池、活性炭池、消毒劑添加機構、清水池依次連接;
所述陶瓷膜池設有陶瓷膜、曝氣盤、位于陶瓷膜池底部的陶瓷膜池排泥閥，所述曝氣盤與所述臭氣發生器連接，所述陶瓷膜通過抽吸機構與所述活性炭池連接，以將經陶瓷膜過濾后的過濾液輸送進活性炭池;所述活性炭池通過出水機構與所述消毒劑添加機構連接;
所述反沖洗機構分別與所述陶瓷膜池、活性炭池、清水池連接，以利用清水池的水反沖洗所述陶瓷膜池和活性炭池。
本發明的工作原理：將原水通過進水機構提升至陶瓷膜池內的過程中，先利用混凝劑添加機構將混凝劑和原水進行混合，再利用曝氣盤將臭氧曝氣進入陶瓷膜池內氧化原水中的大分子有機物，原水在陶瓷膜池內進行絮凝沉淀后并通過陶瓷膜的過濾作用以去除水中顆粒物、膠體、有機物、細菌、病毒等污染物。然后在活性炭池內通過活性炭的吸附和過濾作用，進一步將水中剩余的顆粒物、膠體、有機物、細菌、病毒等污染物截留。之后再通過消毒劑對活性炭過濾后的水進行消毒，有效保障飲用水在管道運輸過程中的生物安全性。另外，通過反沖泵可以實現對陶瓷膜和活性炭的清洗，保障了所述水處理裝置的長期穩定運行。
進一步地，所述進水機構包括依次連接的取水泵、陶瓷膜池進水閥、進水流量計，所述進水流量計與所述混凝劑添加機構連接。
進一步地，所述混凝劑添加機構包括依次連接的混凝劑管道混合器、混凝劑計量泵、混凝劑藥箱，所述混凝劑管道混合器分別與所述進水機構和陶瓷膜池連接，以對進入陶瓷膜池之前的原水添加混凝劑。
所述混凝劑藥箱向陶瓷膜池內投加混凝劑的用量，需要根據水質情況、反應時間和水量來確定�；炷齽﹥�(yōu)選但不限于聚合氯化鋁。
進一步地，所述消毒劑添加機構包括消毒劑混合器、消毒劑計量泵、消毒劑藥箱，所述消毒劑混合器分別與所述活性炭池和清水池連接。所述消毒劑優選但不限于次氯酸鈉，次氯酸鈉的量為1~2mg/L。
進一步地，所述抽吸機構包括與陶瓷膜連接的抽吸泵、與抽吸泵連接的活性炭池進水閥、抽吸流量計，所述抽吸流量計分別與所述活性炭池進水閥和活性炭池連接。
進一步地，所述出水機構包括與所述活性炭池連接的出水閥、分別與所述出水閥和所述消毒劑添加機構連接的出水流量計。
所述反沖洗機構用于定期對陶瓷膜池中陶瓷膜表面的污垢和活性炭池中顆�；钚蕴拷亓舻碾s質進行反沖洗。進一步地，所述反沖洗機構包括與清水池連接的反沖洗泵、與反沖洗泵連接的反沖流量計、活性炭池反沖進水閥、陶瓷膜池反沖進水閥、設置在活性炭池上部的活性炭池反沖洗排水閥，所述活性炭池反沖進水閥分別與所述反沖流量計和活性炭池的底部連接，所述陶瓷膜池反沖進水閥分別與所述反沖流量計和所述陶瓷膜連接。
所述陶瓷膜為陶瓷膜池中的過濾介質。進一步地，所述陶瓷膜為平板陶瓷膜。更進一步地，所述平板陶瓷膜的表面密布許多細小的過濾微孔。所述過濾微孔的孔徑為60~70nm。所述平板陶瓷膜的材質為Al2O3。
進一步地，所述臭氧發生器為空氣源臭氧發生器。
進一步地，所述曝氣盤為鈦曝氣盤。
所述活性炭池內設有顆�；钚蕴�，顆�；钚蕴繛榛钚蕴砍刂械倪^(guò)濾介質。進一步地，所述顆�；钚蕴康牧綖�1~2mm。所述顆�；钚蕴康暮穸葹�1.2~1.5m m。
進一步地，所述陶瓷膜池進水閥、活性炭池進水閥、出水閥、活性炭池反沖進水閥、陶瓷膜池反沖進水閥、活性炭池反沖排水閥、陶瓷膜池排泥閥均為電動閥，以通過控制系統實現整個水處理裝置全自動運行。
一種水處理方法，采用上述臭氧陶瓷膜組合工藝水處理裝置進行水處理，具體來說，包括以下步驟：首先利用混凝劑添加機構將混凝劑和原水進行混合，之后通過進水機構將原水提升至陶瓷膜池內，再利用曝氣盤將臭氧曝氣進入陶瓷膜池內氧化原水中的大分子有機物，原水在陶瓷膜池內進行絮凝沉淀后并通過陶瓷膜過濾，之后將水輸送至活性炭池內，進一步將水中剩余的顆粒物、膠體、有機物、細菌、病毒等污染物截留，最后再通過消毒劑對活性炭過濾后的水進行消毒。
與現有技術相比，本發明的有益效果是：
本發明所述臭氧陶瓷膜組合工藝水處理裝置通過將混凝劑添加機構臭氧發生器、陶瓷膜池、活性炭池、消毒劑添加機構等有機組合，與現有的常規水處理裝置比，可有效去除水中的新興痕量有機污染物，保障水質安全。所述臭氧陶瓷膜組合工藝水處理裝置可采用一體化、模塊化設計，工藝流程短、結構緊湊、占地面積小、出水水質好。進一步地，所述臭氧陶瓷膜組合工藝水處理裝置中的閥門全部可采用電動閥門，可通過PLC集中控制，全自動運行，日常操作維護簡便。
