申請日2017.09.25
公開(公告)日2018.02.02
IPC分類號C02F1/66; B30B11/22
摘要
本發明提供了一種用于水處理的緩沖劑結構，屬于化工生產技術領域。它包包括用于盛放緩沖劑的罐體，所述的罐體包括設有第一液體導通管的主體罐，及設有第二液體導通管的蓋體罐，所述的主體罐與蓋體罐螺接，在罐體內的緩沖劑呈蜂窩煤狀結構。本發明能直接連接待處理的水，可將對水起到pH調節作用。
權利要求書
1.一種用于水處理的緩沖劑結構，包括用于盛放緩沖劑(20)的罐體(21)，其特征在于，所述的罐體(21)包括設有第一液體導通管(22)的主體罐(23)，及設有第二液體導通管(24)的蓋體罐(25)，所述的主體罐(23)與蓋體罐(25)螺接，在罐體(21)內的緩沖劑(20)呈蜂窩煤狀結構。
2.根據權利要求1所述的用于水處理的緩沖劑結構，其特征在于，所述的緩沖劑(20)呈圓筒形，緩沖劑(20)內部具有能使液體通過的導流通道(26)，導流通道(26)有若干個呈環形陣列排列從而使緩沖劑形成蜂窩煤狀結構，且導流通道(26)的軸心線與第一液體導通管(22)和第二液體導通管(24)平行，所述的罐體(21)呈圓筒形且具有與緩沖劑(20)的形狀、大小相配適的容置腔。
3.根據權利要求1所述的用于水處理的緩沖劑結構，其特征在于，所述的緩沖劑由Na2HPO4·12H2O、NaH2PO4·H2O、PAM和水組成。
4.根據權利要求3所述的用于水處理的緩沖劑結構，其特征在于，所述的緩沖劑由以下質量份數的組分組成：

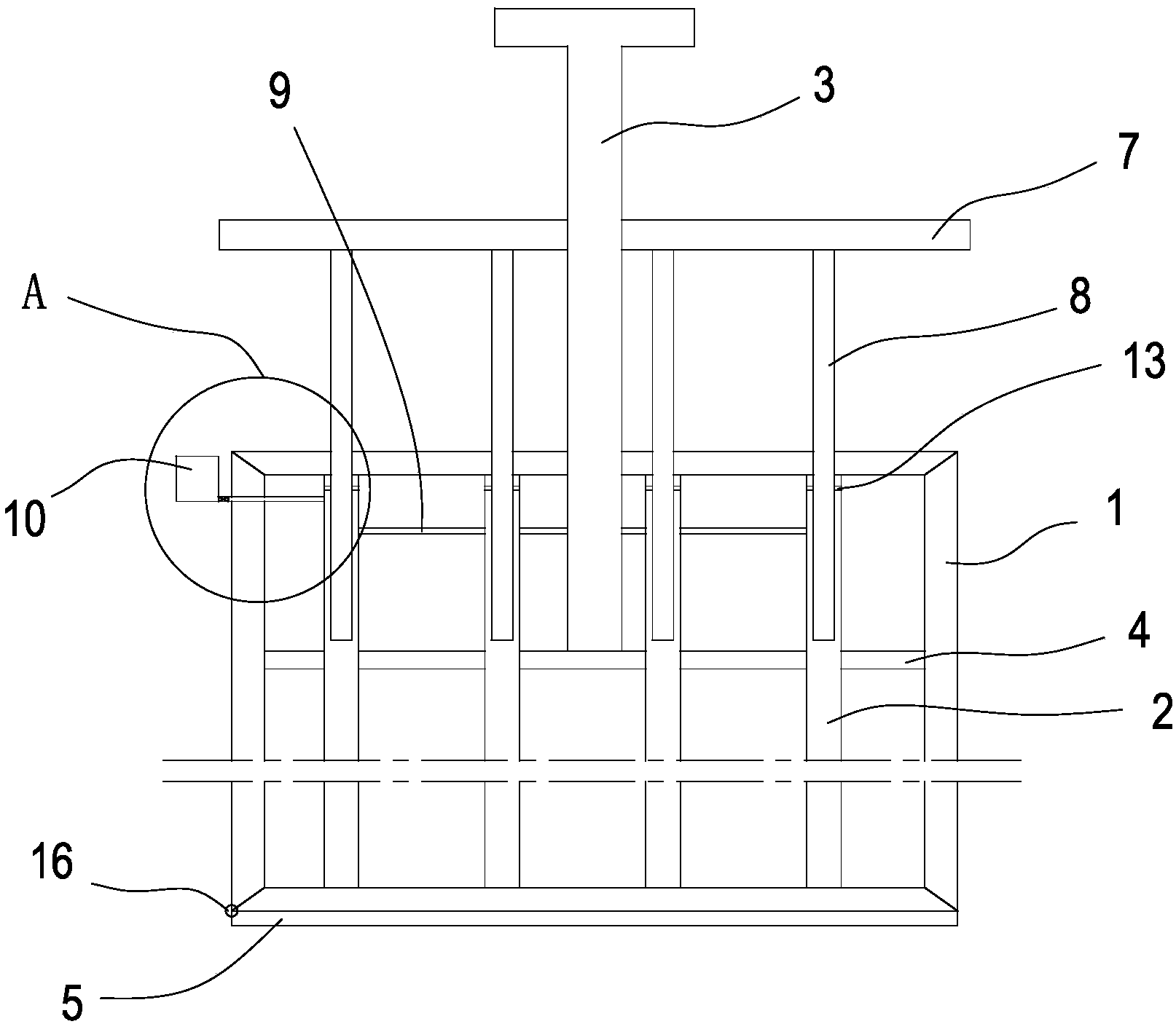

5.根據權利要求1所述的用于水處理的緩沖劑結構，其特征在于，所述的緩沖劑(20)由壓制器制作，所述的壓制器包括成型筒(1)，所述的成型筒(1)內固定連接有若干成孔柱(2)，所述的成型筒(1)頂部封閉且活動連接有一個壓手柄(3)，所述的壓手柄(3)插入到成型筒(1)中，壓手柄(3)端部固定有一塊位于成型筒(1)內部的成型板(4)，所述的成型板(4)上具有與成孔柱(2)一一對應的穿孔，成型板(4)與成孔柱(2)活動連接，成型筒(1)的底部呈開口狀且轉動連接有一塊能將成型筒(1)底部的開口封閉的密封板(5)。
6.根據權利要求5所述的用于水處理的緩沖劑結構，其特征在于，所述的成孔柱(2)呈環形陣列設置在成型筒(1)內，且當密封板(5)轉動至與成型筒(1)底部密封后，成孔柱(2)底部恰好頂住密封板(5)頂部，所述的成孔柱(2)為呈空心的圓筒狀且成孔柱(2)底部密封，成孔柱(2)外壁密布有出料孔(6)，所述的壓手柄(3)上還連接有一塊位于成型筒(1)外部的壓料板(7)，壓料板(7)上設有若干與成孔柱(2)一一對應的壓料柱(8)，壓料柱(8)插入到成孔柱(2)中且與成孔柱(2)活動連接。
7.根據權利要求6所述的用于水處理的緩沖劑結構，其特征在于，所述的成孔柱(2)頂部延伸出成型筒(1)頂部且呈開口狀，壓料柱(8)從成孔柱(2)的頂部插入到成孔柱(2)中，所述的成孔柱(2)通過連接管(9)相互連接，且其中一個成孔柱(2)連接有一個能向成孔柱(2)中加水的加水機構(10)。
8.根據權利要求7所述的用于水處理的緩沖劑結構，其特征在于，所述的加水機構(10)包括連接其中一根成孔柱(2)的加水管(11)，加水管(11)延伸出成型筒(1)外部且連接有一個加水桶(17)，在加水管(11)延伸出成型筒(1)外的管道上設有一個截止閥(12)，每?jī)筛噜彽某煽字?2)之間均連接有一根連接管(9)從而使成孔柱(2)之間形成網狀的連接結構。
9.根據權利要求7所述的用于水處理的緩沖劑結構，其特征在于，所述的成孔柱(2)內設有密封圈(13)，壓料柱(8)插入到成孔柱(2)中與成孔柱(2)密封連接，所述的出料孔(6)位于密封圈(13)下方。
10.根據權利要求5所述的用于水處理的緩沖劑結構，其特征在于，所述的成型筒(1)的底部具有一個呈倒圓錐臺型的第一密封部(14)，所述的密封板(5)頂部具有一個呈圓錐臺型的第二密封部(15)，第二密封部(15)與第一密封部(14)的形狀、大小相配適從而使第二密封部(15)能恰好卡入到第一密封部(14)中，所述的密封板(5)與成型筒(1)底部通過銷軸(16)轉動連接。
說明書
用于水處理的緩沖劑結構
技術領域
本發明屬于化工生產技術領域，涉及緩沖劑，尤其是涉及一種用于水處理的緩沖劑結構。
背景技術
緩沖溶液指的是由弱酸及其鹽、弱堿及其鹽組成的混合溶液，能在一定程度上抵消、減輕外加強酸或強堿對溶液酸堿度的影響，從而保持溶液的pH值相對穩定。
配置緩沖溶液需要緩沖劑，如10.9g Na2HPO4·12H2O和2.3g NaH2PO4·H2O加水定容至1000mL及成為pH為7的緩沖溶液。
緩沖溶液也用于環保領域，用來將排放的水穩定在一定的pH值下，使排放水的pH達到要求。
現有的緩沖劑均為固體粉末，易溶解，但如果配成緩沖溶液與排放水混合，需要大量的水，而且工藝上又多了一個配置緩沖溶液的步驟。因此，如果能將待處理的水直接流經緩沖劑，使緩沖劑溶解后調節水的pH值，則能大大降低處理成本。
發明內容
本發明的目的是針對上述問題，提供一種用于水處理的緩沖劑結構。
為達到上述目的，本發明采用了下列技術方案：
一種用于水處理的緩沖劑結構，包括用于盛放緩沖劑的罐體，所述的罐體包括設有第一液體導通管的主體罐，及設有第二液體導通管的蓋體罐，所述的主體罐與蓋體罐螺接，在罐體內的緩沖劑呈蜂窩煤狀結構。
在上述的用于水處理的緩沖劑結構中，所述的緩沖劑呈圓筒形，緩沖劑內部具有能使液體通過的導流通道，導流通道有若干個呈環形陣列排列從而使緩沖劑形成蜂窩煤狀結構，且導流通道的軸心線與第一液體導通管和第二液體導通管平行，所述的罐體呈圓筒形且具有與緩沖劑的形狀、大小相配適的容置腔。
在上述的用于水處理的緩沖劑結構中，所述的緩沖劑由Na2HPO4·12H2O、NaH2PO4·H2O、PAM和水組成。
在上述的用于水處理的緩沖劑結構中，所述的緩沖劑由以下質量份數的組分組成：
在上述的用于水處理的緩沖劑結構中，所述的緩沖劑由壓制器制作，所述的壓制器包括成型筒，所述的成型筒內固定連接有若干成孔柱，所述的成型筒頂部封閉且活動連接有一個壓手柄，所述的壓手柄插入到成型筒中，壓手柄端部固定有一塊位于成型筒內部的成型板，所述的成型板上具有與成孔柱一一對應的穿孔，成型板與成孔柱活動連接，成型筒的底部呈開口狀且轉動連接有一塊能將成型筒底部的開口封閉的密封板。
在上述的用于水處理的緩沖劑結構中，所述的成孔柱呈環形陣列設置在成型筒內，且當密封板轉動至與成型筒底部密封后，成孔柱底部恰好頂住密封板頂部，所述的成孔柱為呈空心的圓筒狀且成孔柱底部密封，成孔柱外壁密布有出料孔，所述的壓手柄上還連接有一塊位于成型筒外部的壓料板，壓料板上設有若干與成孔柱一一對應的壓料柱，壓料柱插入到成孔柱中且與成孔柱活動連接。
在上述的用于水處理的緩沖劑結構中，所述的成孔柱頂部延伸出成型筒頂部且呈開口狀，壓料柱從成孔柱的頂部插入到成孔柱中，所述的成孔柱通過連接管相互連接，且其中一個成孔柱連接有一個能向成孔柱中加水的加水機構。
在上述的用于水處理的緩沖劑結構中，所述的加水機構包括連接其中一根成孔柱的加水管，加水管延伸出成型筒外部且連接有一個加水桶，在加水管延伸出成型筒外的管道上設有一個截止閥，每?jī)筛噜彽某煽字g均連接有一根連接管從而使成孔柱之間形成網狀的連接結構。
在上述的用于水處理的緩沖劑結構中，所述的成孔柱內設有密封圈，壓料柱插入到成孔柱中與成孔柱密封連接，所述的出料孔位于密封圈下方。
在上述的用于水處理的緩沖劑結構中，所述的成型筒的底部具有一個呈倒圓錐臺型的第一密封部，所述的密封板頂部具有一個呈圓錐臺型的第二密封部，第二密封部與第一密封部的形狀、大小相配適從而使第二密封部能恰好卡入到第一密封部中，所述的密封板與成型筒底部通過銷軸轉動連接。
與現有的技術相比，本發明的優點在于：
1、能直接連接待處理的水，可將對水起到pH調節作用。
2、壓制器結構簡單，設計巧妙，能加工出蜂窩狀的緩釋緩沖劑，工作過程中能完成內部加水，使緩沖劑實現自粘結。
