申請日2017.09.25

　　公開(公告)日2017.12.29

　　IPC分類號C02F9/04

　　摘要

　　本發明涉及污水處理技術領域，且公開了一種多級高效污水處理裝置，包括底座，所述底座上表面的左側固定連接有沉淀桶，所述沉淀桶內桶底的左右兩側均固定連接有擋塊，所述沉淀桶的內部設置有收集桶，所述收集桶頂端的左右兩側均固定連接有支撐桿。該多級高效污水處理裝置，通過卡環配合第一過濾網、沉淀催化劑盒、支撐桿、收集桶、沉淀桶和擋塊可以將沉淀桶內的污水進行沉淀，通過調節桶配合酸性調節盒、堿性調節盒、出料管、出料閥門和PH顯示計可以對調節箱內的污水進行酸堿性調節，沉淀后的雜質落入收集桶內，便于取出進行清理，還可以更加方便的調節污水的酸堿性，達到排放標準，調節效果更好。

　　權利要求書

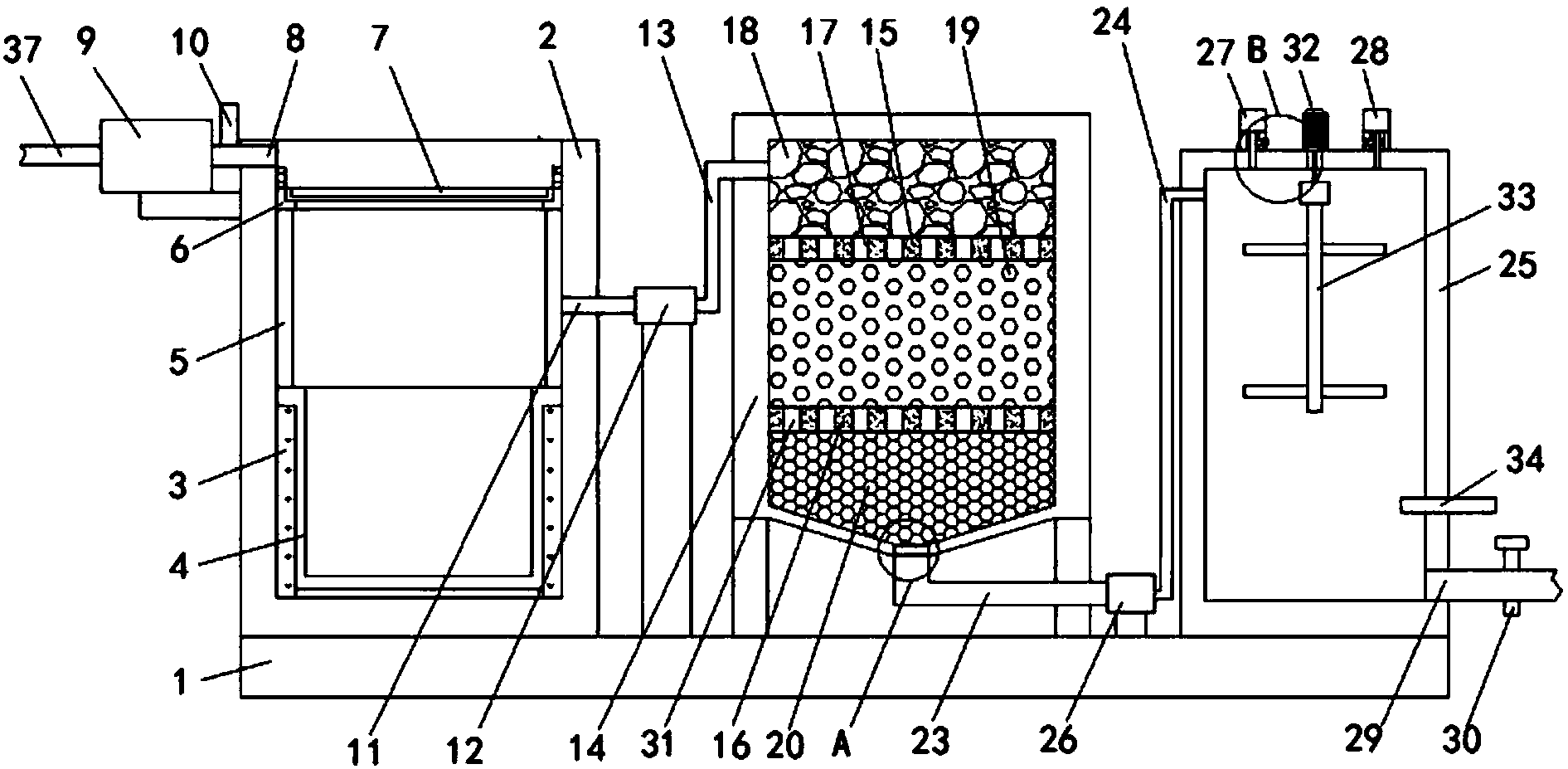

　　1.一種多級高效污水處理裝置，包括底座(1)，其特征在于：所述底座(1)上表面的左側固定連接有沉淀桶(2)，所述沉淀桶(2)內桶底的左右兩側均固定連接有擋塊(3)，所述沉淀桶(2)的內部設置有收集桶(4)，所述收集桶(4)頂端的左右兩側均固定連接有支撐桿(5)，所述支撐桿(5)的頂端與卡環(6)的底面固定連接，所述卡環(6)上表面的中心處嵌設有第一過濾網(7)，所述沉淀桶(2)左側桶壁的頂部通過第一管道(8)與第一水泵(9)的出水端連通，所述第一水泵(9)的進水端與污水管道(37)連通，所述第一管道(8)上固定連接有沉淀催化劑盒(10)，所述第一水泵(9)與沉淀桶(2)固定連接;

　　所述沉淀桶(2)右側桶壁的中部設置有第二管道(11)，所述第二管道(11)的左端貫穿沉淀桶(2)右側桶壁并與沉淀桶(2)連通，所述第二管道(11)的右端與第二水泵(12)的進水端連通，所述第二水泵(12)與底座(1)的上表面固定連接，所述第二水泵(12)的出水端與第三管道(13)的左端連通，所述第三管道(13)的右端貫穿過濾桶(14)左側桶壁的頂部并與過濾桶(14)連通，所述過濾桶(14)與底座(1)的上表面固定連接，所述過濾桶(14)的內部從上至下依次設置有第一擋板(15)和第二擋板(16)，所述第一擋板(15)位于第三管道(13)與過濾桶(14)連通處的下方，所述第一擋板(15)的上表面均勻開設有第一滲水孔(17)，所述第二擋板(16)的上表面均勻開設有第二滲水孔(31)，所述第一擋板(15)的上表面與過濾桶(14)之間填充有粗顆粒石英砂(18)，所述第一擋板(15)與第二擋板(16)之間填充有細顆粒石英砂(19)，所述第二擋板(16)底面與過濾桶(14)之間填充有活性炭(20)，所述過濾桶(14)底面的中心處開設有出水口(21)，所述出水孔口(21)的內部固定安裝有第二過濾網(22)，所述出水口(21)的底端與出水管(23)的左端連通，所述出水管(23)遠離出水口(21)的一端與第三水泵(26)的進水端連通，所述第三水泵(26)與底座(1)的上表面固定連接;

　　所述第三水泵(26)的出水端與第四管道(24)的左端連通，所述第四管道(24)的右端貫穿調節桶(25)左側桶壁的頂部并與調節桶(25)連通，所述調節桶(25)上表面的左右兩側分別設置有酸性調節盒(27)和堿性調節盒(28)，所述酸性調節盒(27)與堿性調節盒(28)的底部均分別通過出料管(35)與調節桶(25)連通，且出料管(35)上設置有出料閥門(36)，所述調節桶(25)右側桶壁的底部與排水管(29)的左端連通，所述排水管(29)上設置有出水閥門(30)，所述調節桶(25)上表面的中心處固定安裝有電機(32)，所述電機(32)的輸出軸貫穿調節桶(25)的頂壁并延伸至調節桶(25)的內部，所述電機(32)的輸出軸通過聯軸器與攪拌桿(33)的頂端固定連接，所述調節桶(25)右側壁的底部且位于排水管(29)的上方設置有PH顯示計(34)。

　　2.根據權利要求1所述的一種多級高效污水處理裝置，其特征在于：所述出料管(35)的內壁噴涂有防酸堿涂層。

　　3.根據權利要求1所述的一種多級高效污水處理裝置，其特征在于：所述第一滲水孔(17)的直徑小于粗顆粒石英砂(18)的直徑，第二滲水孔(31)的直徑小于細顆粒石英砂(19)的直徑。

　　4.根據權利要求1所述的一種多級高效污水處理裝置，其特征在于：所述卡環(6)上表面的左右兩側均固定連接有耳板，且耳板左側面的中心處開設有卡接孔。

　　5.根據權利要求1所述的一種多級高效污水處理裝置，其特征在于：所述過濾桶(14)的內底面呈傾斜狀，且過濾桶(14)內底面的直徑從上至下逐漸減小。

　　6.根據權利要求1所述的一種多級高效污水處理裝置，其特征在于：所述攪拌桿(33)外表面的左右兩側且位于調節桶(25)的內部均設置有延伸桿。

　　7.根據權利要求1所述的一種多級高效污水處理裝置，其特征在于：所述第一管道(8)的右端與沉淀桶(2)的左側內桶壁位于同一平面，且沉淀桶(2)的右側內桶壁與第二管道(11)的左端位于同一平面。

　　8.根據權利要求1所述的一種多級高效污水處理裝置，其特征在于：所述過濾桶(14)底面的四角均固定連接有支撐連接桿，支撐連接桿的底端與底座(1)的上表面固定連接。

　　9.根據權利要求1所述的一種多級高效污水處理裝置，其特征在于：所述沉淀桶(2)左側面的頂部固定連接有水泵座，第一水泵(9)與水泵座的上表面固定連接。

　　說明書

　　一種多級高效污水處理裝置

　　技術領域

　　本發明涉及污水處理技術領域，具體為一種多級高效污水處理裝置。

　　背景技術

　　污水處理，是為使污水達到排水某一水體或再次使用的水質要求，并對其進行凈化的過程，污水處理被廣泛應用于建筑、農業，交通、能源、石化、環保、城市景觀、醫療、餐飲等各個領域，也越來越多地走進尋常百姓的日常生活，污水處理行業的上游供應商主要是污水處理設備的制造商和污水處理藥劑供應商。都屬于發展較快，需求狀況良好的行業。

　　傳統的污水處理都是采用上進下出進行處理，例如我國發明CN 104016495B提出了高效環保污水處理系統能通過多個處理腔室對污水進行處理，但是該處理系統由于是直接將污水通入處理腔室，污水中的雜質會堵塞過濾網和管道，而且處理后的污水會因為酸堿不達標，無法進行排放。

　　發明內容

　　(一)解決的技術問題

　　針對現有技術的不足，本發明提供了一種多級高效污水處理裝置，具備能將污水中的雜質進行沉淀和對污水的酸堿性進行調節等優點，解決了污水中的雜質會堵塞過濾網和管道，而且處理后的污水會因為酸堿不達標，無法進行排放的問題。

　　(二)技術方案

　　為實現上述能將污水中的雜質進行沉淀和對污水的酸堿性進行調節的目的，本發明提供如下技術方案：一種多級高效污水處理裝置，包括底座，所述底座上表面的左側固定連接有沉淀桶，所述沉淀桶內桶底的左右兩側均固定連接有擋塊，所述沉淀桶的內部設置有收集桶，所述收集桶頂端的左右兩側均固定連接有支撐桿，所述支撐桿的頂端與卡環的底面固定連接，所述卡環上表面的中心處嵌設有第一過濾網，所述沉淀桶左側桶壁的頂部通過第一管道與第一水泵的出水端連通，所述第一水泵的進水端與污水管道連通，所述第一管道上固定連接有沉淀催化劑盒，所述第一水泵與沉淀桶固定連接。

　　所述沉淀桶右側桶壁的中部設置有第二管道，所述第二管道的左端貫穿沉淀桶右側桶壁并與沉淀桶連通，所述第二管道的右端與第二水泵的進水端連通，所述第二水泵與底座的上表面固定連接，所述第二水泵的出水端與第三管道的左端連通，所述第三管道的右端貫穿過濾桶左側桶壁的頂部并與過濾桶連通，所述過濾桶與底座的上表面固定連接，所述過濾桶的內部從上至下依次設置有第一擋板和第二擋板，所述第一擋板位于第三管道與過濾桶連通處的下方，所述第一擋板的上表面均勻開設有第一滲水孔，所述第二擋板的上表面均勻開設有第二滲水孔，所述第一擋板的上表面與過濾桶之間填充有粗顆粒石英砂，所述第一擋板與第二擋板之間填充有細顆粒石英砂，所述第二擋板底面與過濾桶之間填充有活性炭，所述過濾桶底面的中心處開設有出水口，所述出水孔口的內部固定安裝有第二過濾網，所述出水口的底端與出水管的左端連通，所述出水管遠離出水口的一端與第三水泵的進水端連通，所述第三水泵與底座的上表面固定連接。

　　所述第三水泵的出水端與第四管道的左端連通，所述第四管道的右端貫穿調節桶左側桶壁的頂部并與調節桶連通，所述調節桶上表面的左右兩側分別設置有酸性調節盒和堿性調節盒，所述酸性調節盒與堿性調節盒的底部均分別通過出料管與調節桶連通，且出料管上設置有出料閥門，所述調節桶右側桶壁的底部與排水管的左端連通，所述排水管上設置有出水閥門，所述調節桶上表面的中心處固定安裝有電機，所述電機的輸出軸貫穿調節桶的頂壁并延伸至調節桶的內部，所述電機的輸出軸通過聯軸器與攪拌桿的頂端固定連接，所述調節桶右側壁的底部且位于排水管的上方設置有PH顯示計。

　　優選的，所述出料管的內壁噴涂有防酸堿涂層。

　　優選的，所述第一滲水孔的直徑小于粗顆粒石英砂的直徑，第二滲水孔的直徑小于細顆粒石英砂的直徑。

　　優選的，所述卡環上表面的左右兩側均固定連接有耳板，且耳板左側面的中心處開設有卡接孔。

　　優選的，所述過濾桶的內底面呈傾斜狀，且過濾桶內底面的直徑從上至下逐漸減小。

　　優選的，所述攪拌桿外表面的左右兩側且位于調節桶的內部均設置有延伸桿。

　　優選的，所述第一管道的右端與沉淀桶的左側內桶壁位于同一平面，且沉淀桶的右側內桶壁與第二管道的左端位于同一平面。

　　優選的，所述過濾桶底面的四角均固定連接有支撐連接桿，支撐連接桿的底端與底座的上表面固定連接。

　　優選的，所述沉淀桶左側面的頂部固定連接有水泵座，第一水泵與水泵座的上表面固定連接。

　　(三)有益效果

　　與現有技術相比，本發明提供了一種多級高效污水處理裝置，具備以下有益效果：

　　1、該多級高效污水處理裝置，通過卡環配合第一過濾網、沉淀催化劑盒、支撐桿、收集桶、沉淀桶和擋塊可以將沉淀桶內的污水進行沉淀，沉淀后的雜質落入收集桶內，便于取出進行清理。

　　2、該多級高效污水處理裝置，通過過濾桶配合第一擋板、第二擋板、第一滲水孔、第二滲水孔、粗顆粒石英砂、細顆粒石英砂、活性炭、第二過濾網可以將過濾桶內的污水進行過濾，對污水內殘留的雜質進行過濾，過濾效果更好。

　　3、該多級高效污水處理裝置，通過調節桶配合酸性調節盒、堿性調節盒、出料管、出料閥門和PH顯示計可以對調節箱內的污水進行酸堿性調節，可以更加方便的調節污水的酸堿性，達到排放標準，調節效果更好。
