申請日2017.09.25

　　公開(公告)日2017.12.26

　　IPC分類號C02F11/00; B01F7/04; B03C1/02

　　摘要

　　本發明公開了一種便于移動的污泥除鐵攪拌裝置，屬于污泥處理設備領域，包括底座和罐體;所述底座上端設置有第一支撐柱、第二支撐柱和收集箱;所述罐體設置在通過第一支撐柱和第二支撐柱固定設置在底座上方，且罐體傾斜設置，左端高右端低;所述蓋板上設置有進料管和驅動裝置;所述進料管設置在驅動裝置上側，驅動裝置設置在蓋板上端中心線上;所述攪拌軸設置在罐體內腔中心線上，攪拌軸左端通過軸承貫穿蓋板和驅動裝置連接，右端設置有軸承底座;所述固定套設置有若干個，固定設置在攪拌軸上;本發明結構設計合理，便于移動，能夠有效的除去污泥中含有的鐵質雜質，能夠連續工作，工作效率高。

　　權利要求書

　　1.一種便于移動的污泥除鐵攪拌裝置，包括底座和罐體;其特征在于，所述底座上端設置有第一支撐柱、第二支撐柱和收集箱;所述第一支撐柱豎直設置在底座上端面左側，第二支撐柱豎直設置在第一支撐柱右側，且第二支撐柱的高度為第一支撐柱的一半;所述罐體設置在通過第一支撐柱和第二支撐柱固定設置在底座上方，且罐體傾斜設置，左端高右端低;所述罐體上設置有蓋板、磁鐵棒、攪拌軸、固定套、軸承底座、排料口和激振器;所述蓋板上設置有進料管和驅動裝置;所述進料管設置在驅動裝置上側，驅動裝置設置在蓋板上端中心線上;所述攪拌軸設置在罐體內腔中心線上，攪拌軸左端通過軸承貫穿蓋板和驅動裝置連接，右端設置有軸承底座;所述固定套設置有若干個，固定設置在攪拌軸上;所述軸承底座活動設置在排料口上，排料口設置在罐體右端，軸承底座頂在排料口上;所述收集箱固定設置在底座上端面右側，且收集箱位于排料口正下方;所述底座底端設置有滾輪和固定裝置;所述驅動裝置包括電機罩、液壓缸、液壓伸縮桿和驅動電機;所述驅動電機固定設置在蓋板上端中心線上，驅動電機外側設置有電機罩;所述電機罩和蓋板固定連接，電機罩頂端設置有液壓缸;所述液壓缸底部設置有液壓伸縮桿，液壓伸縮桿貫穿電機罩和驅動電機連接;所述底座底部通過支架設置有滾輪，滾輪的外側設置有固定裝置;所述固定裝置由旋轉把手、固定座和螺紋桿組成;所述螺紋桿與底座上的螺紋孔相配合;所述旋轉把手固定連接在螺紋桿的頂部;所述固定座設置在螺紋桿的底部，且與螺紋桿焊接在一起。

　　2.根據權利要求1所述的便于移動的污泥除鐵攪拌裝置，其特征在于，所述蓋板設置在罐體左端，蓋板通過螺母和螺栓相互旋合和罐體左端固定連接。

　　3.根據權利要求1所述的便于移動的污泥除鐵攪拌裝置，其特征在于，所述磁鐵棒固定設置在固定套兩側。

　　4.根據權利要求1所述的便于移動的污泥除鐵攪拌裝置，其特征在于，所述激振器固定設置在罐體底部。

　　說明書

　　一種便于移動的污泥除鐵攪拌裝置

　　技術領域

　　本發明涉及一種污泥處理設備領域，具體是一種便于移動的污泥除鐵攪拌裝置。

　　背景技術

　　隨著我國城鎮化水平不斷提高，污水處理設施建設得到了高速發展，先進污泥處理設備的運用對污泥處理具有很重要的作用，為實現國家的減排目標和水環境改善，做出了巨大貢獻，不過現在的污泥處理形勢目前還是十分的嚴峻，在污泥處理的過程中，一般的污泥中都會含有鐵質雜質需要除去，以免在后續的處理過程中影響裝置性能和壽命，給環保企業帶來不必要的麻煩，增大企業的環保治理成本;因此，我們需要一種便于移動的污泥除鐵攪拌裝置。

　　發明內容

　　針對上述現有技術的不足，本發明要解決的技術問題是提供一種使用方便且除鐵徹底的便于移動的污泥除鐵攪拌裝置。

　　為實現上述目的，本發明提供如下技術方案：

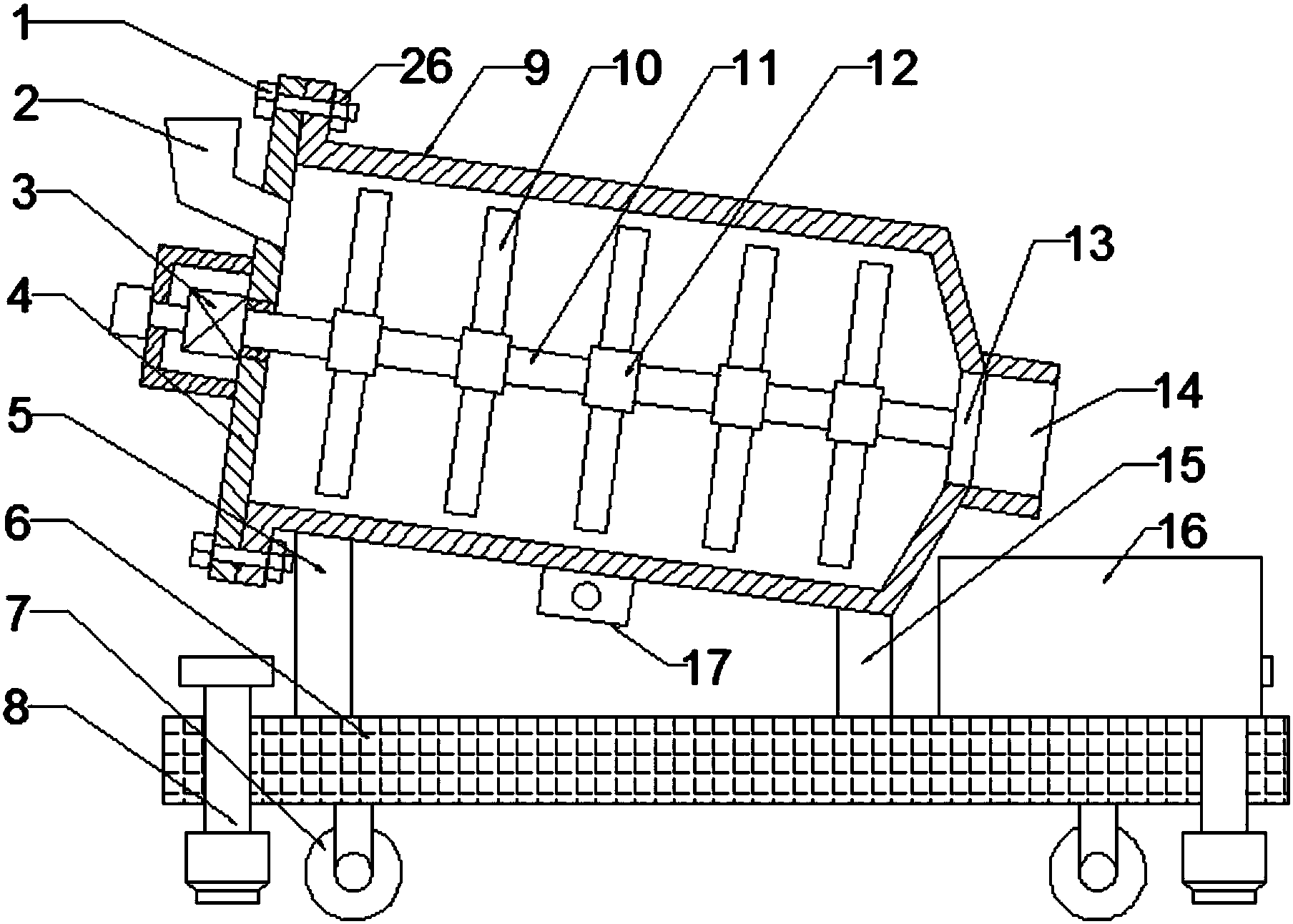

　　一種便于移動的污泥除鐵攪拌裝置，包括底座和罐體;所述底座上端設置有第一支撐柱、第二支撐柱和收集箱;所述第一支撐柱豎直設置在底座上端面左側，第二支撐柱豎直設置在第一支撐柱右側，且第二支撐柱的高度為第一支撐柱的一半;所述罐體設置在通過第一支撐柱和第二支撐柱固定設置在底座上方，且罐體傾斜設置，左端高右端低;所述罐體上設置有蓋板、磁鐵棒、攪拌軸、固定套、軸承底座、排料口和激振器;所述蓋板上設置有進料管和驅動裝置;所述進料管設置在驅動裝置上側，驅動裝置設置在蓋板上端中心線上;所述攪拌軸設置在罐體內腔中心線上，攪拌軸左端通過軸承貫穿蓋板和驅動裝置連接，右端設置有軸承底座;所述固定套設置有若干個，固定設置在攪拌軸上;所述軸承底座活動設置在排料口上，排料口設置在罐體右端，軸承底座頂在排料口上;所述收集箱固定設置在底座上端面右側，且收集箱位于排料口正下方;所述底座底端設置有滾輪和固定裝置;所述驅動裝置包括電機罩、液壓缸、液壓伸縮桿和驅動電機;所述驅動電機固定設置在蓋板上端中心線上，驅動電機外側設置有電機罩;所述電機罩和蓋板固定連接，電機罩頂端設置有液壓缸;所述液壓缸底部設置有液壓伸縮桿，液壓伸縮桿貫穿電機罩和驅動電機連接;所述底座底部通過支架設置有滾輪，滾輪的外側設置有固定裝置;所述固定裝置由旋轉把手、固定座和螺紋桿組成;所述螺紋桿與底座上的螺紋孔相配合;所述旋轉把手固定連接在螺紋桿的頂部;所述固定座設置在螺紋桿的底部，且與螺紋桿焊接在一起。

　　作為本發明進一步的方案：所述蓋板設置在罐體左端，蓋板通過螺母和螺栓相互旋合和罐體左端固定連接。

　　作為本發明進一步的方案：所述磁鐵棒固定設置在固定套兩側。

　　作為本發明再進一步的方案：所述激振器固定設置在罐體底部。

　　與現有技術相比，本發明的有益效果是：

　　本發明罐體和蓋板通過螺母和螺栓進行緊固，實現可拆卸，既可以方便查看內部情況，還能方便維修;通過進料管向罐體中添加污泥，啟動驅動裝置帶動攪拌軸上的磁鐵棒對污泥進行攪拌，同時吸附污泥中的鐵質雜質，攪拌吸附完畢后，提起軸承底座使污泥通過排料口進入收集箱中;通過滾輪的設置便于裝置移動，省時省力，固定裝置的設置能夠方便該裝置進行固定，更能使得滾輪的使用壽命更長。
