申請日2017.09.26
公開(公告)日2017.12.26
IPC分類號C02F1/00
摘要
一種新型污水處理生物濾池裝置，包括池體、支撐桿、固定塊、固定桿，所述池體連接土壤，所述池體下部具有預埋架，所述池體兩端具有定位凸起槽，所述支撐桿下部具有定位凸起，所述定位凸起與定位凸起槽相適應，所述定位凸起通過定位釘連接定位凸起槽，所述定位凸起插入定位凸起槽中，所述支撐桿上部具有安裝板，所述池體兩側具有安裝凸起，所述安裝凸起與安裝板相適應，所述安裝板連接安裝凸起，所述安裝凸起兩側具有固定塊槽，所述固定塊槽與固定塊相適應，所述固定塊連接固定塊槽，所述固定塊具有安裝桿，所述安裝桿連接安裝板，所述安裝桿穿過安裝板。
權利要求書
1.一種新型污水處理生物濾池裝置，其特征是:包括池體、支撐桿、固定塊、固定桿，所述池體連接土壤，所述池體下部具有預埋架，所述池體兩端具有定位凸起槽，所述支撐桿下部具有定位凸起，所述定位凸起與定位凸起槽相適應，所述定位凸起通過定位釘連接定位凸起槽，所述定位凸起插入定位凸起槽中，所述支撐桿上部具有安裝板，所述池體兩側具有安裝凸起，所述安裝凸起與安裝板相適應，所述安裝板連接安裝凸起，所述安裝凸起兩側具有固定塊槽，所述固定塊槽與固定塊相適應，所述固定塊連接固定塊槽，所述固定塊具有安裝桿，所述安裝桿連接安裝板，所述安裝桿穿過安裝板，所述安裝桿外端連接安裝螺母，所述安裝螺母與安裝桿相互嚙合。
2.根據權利要求1所述的一種新型污水處理生物濾池裝置，其特征是: 所述固定塊內部具有固定桿槽，所述安裝凸起內部具有配合固定桿槽，所述配合固定桿槽與固定桿槽相對應，所述固定桿槽與固定桿相適應，所述固定桿依次穿過固定桿槽、配合固定桿槽，所述固定桿兩側具有固定凸起，所述固定凸起連接固定螺母，所述固定螺母與固定凸起相互嚙合。
說明書
一種新型污水處理生物濾池裝置
技術領域
本發明涉及濾池領域，尤其涉及一種新型污水處理生物濾池裝置。
背景技術
利用生物濾池過濾污水，能夠在過濾污水的同時節能、環保，是當下流行的污水處理方式，然而現有的污水處理生物濾池連接不穩固，使濾池易與土壤發生松動，因此造成污水泄露。
發明內容
本發明針對現有技術存在的上述不足，提供一種連接穩固的一種新型污水處理生物濾池裝置。
本發明的目的是通過以下技術方案來實現：

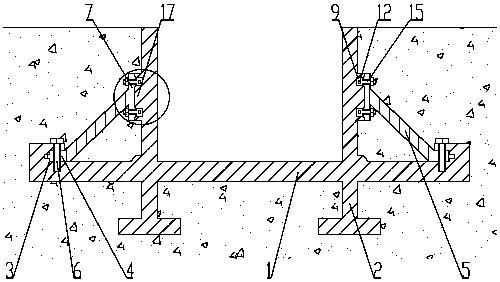

一種新型污水處理生物濾池裝置，包括池體、支撐桿、固定塊、固定桿，所述池體連接土壤，所述池體下部具有預埋架，所述池體兩端具有定位凸起槽，所述支撐桿下部具有定位凸起，所述定位凸起與定位凸起槽相適應，所述定位凸起通過定位釘連接定位凸起槽，所述定位凸起插入定位凸起槽中，所述支撐桿上部具有安裝板，所述池體兩側具有安裝凸起，所述安裝凸起與安裝板相適應，所述安裝板連接安裝凸起，所述安裝凸起兩側具有固定塊槽，所述固定塊槽與固定塊相適應，所述固定塊連接固定塊槽，所述固定塊具有安裝桿，所述安裝桿連接安裝板，所述安裝桿穿過安裝板，所述安裝桿外端連接安裝螺母，所述安裝螺母與安裝桿相互嚙合。
所述固定塊內部具有固定桿槽，所述安裝凸起內部具有配合固定桿槽，所述配合固定桿槽與固定桿槽相對應，所述固定桿槽與固定桿相適應，所述固定桿依次穿過固定桿槽、配合固定桿槽，所述固定桿兩側具有固定凸起，所述固定凸起連接固定螺母，所述固定螺母與固定凸起相互嚙合。
有益效果：
定位凸起與定位凸起槽相適應，使定位凸起槽與定位凸起連接緊密，定位凸起通過定位釘連接定位凸起槽，將定位凸起固定在定位凸起槽內，進而使池體與支撐桿連接穩固，固定塊固定在固定塊槽內，令固定塊與池體連接穩固，安裝桿穿過安裝板，安裝螺母與安裝桿相互嚙合，使安裝板與安裝凸起連接穩固，固定桿依次穿過固定桿槽、配合固定桿槽，增加了固定塊與安裝凸起連接的穩定性，固定凸起連接固定螺母，令固定桿與安裝凸起相對結構穩定，定位凸起連接定位凸起槽、安裝板連接安裝凸起，使池體與支撐桿相對結構穩定，這種污水處理生物濾池裝置連接穩固，使過濾池不易與土壤發生松動，不會因此造成污水泄露。
