申請日2017.09.26

　　公開(公告)日2017.12.15

　　IPC分類號C02F11/00; C02F11/06

　　摘要

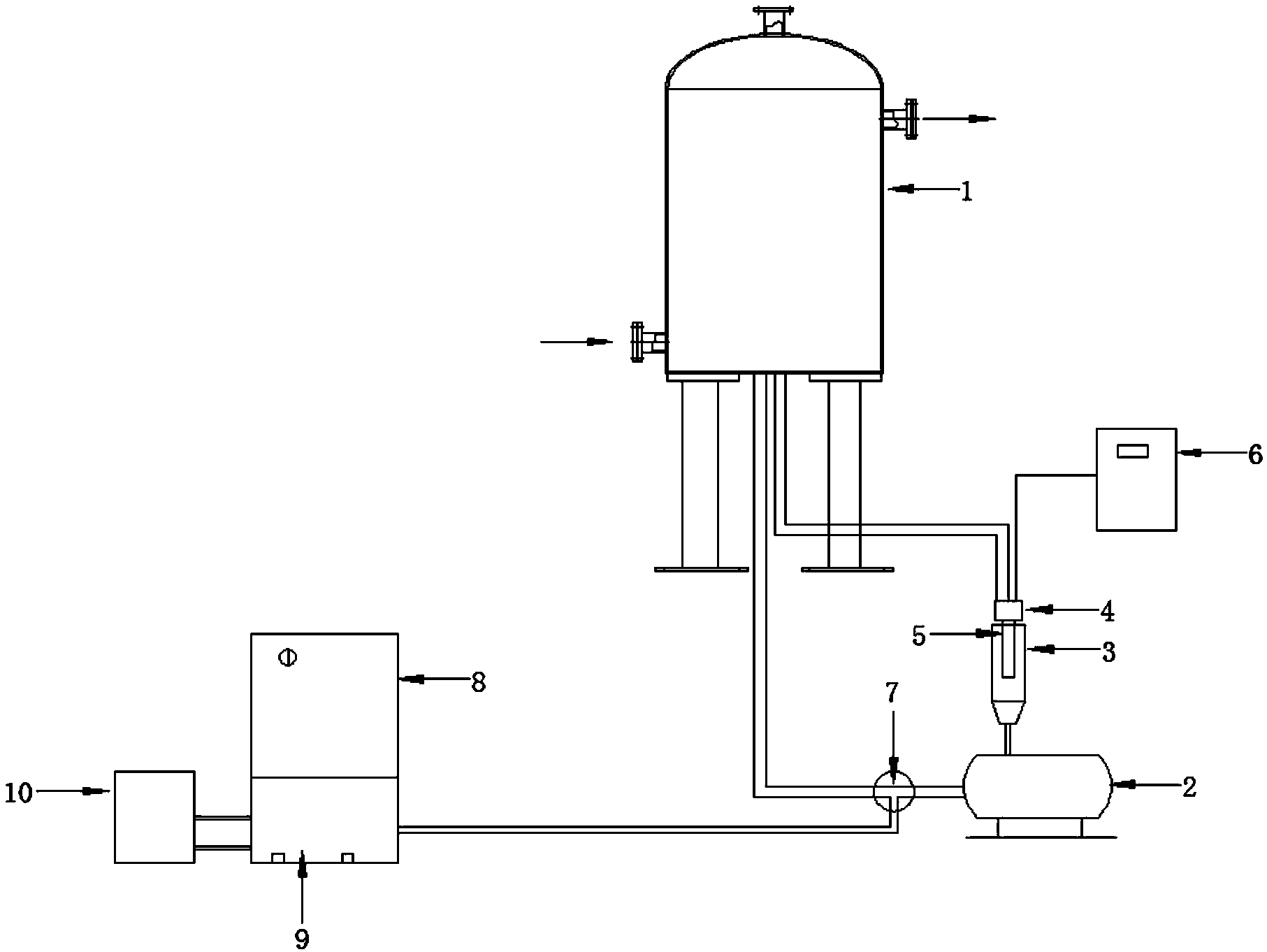

　　本發明提供一種污泥減量設備，其包括：減量反應裝置、臭氧發生裝置以及混合反應裝置;減量反應裝置包括流動反應罐，流動反應罐具有污泥進口和污泥出口，混合反應裝置包括氣液混合泵和超聲反應裝置，氣液混合泵通過管路與流動反應罐相連接，超聲反應裝置通過管路與流動反應罐相連接，且通過管路與氣液混合泵相連接，臭氧發生裝置所在的管路通過三通與氣液混合泵和流動反應罐之間的管路相連接，臭氧發生裝置包括臭氧發生器。本發明能夠適應3000‑30000mg/l污泥的減量化處理，其通過臭氧以及超聲作用對污泥進行充分的處理，使污泥的性能發生改變，固體含量也大幅度減少，最終產生了污泥減量的效果，為企業創造一定的經濟效益。

　　權利要求書

　　1.一種污泥減量設備，其特征在于，所述污泥減量設備包括：減量反應裝置、臭氧發生裝置以及混合反應裝置;

　　所述減量反應裝置包括流動反應罐，所述流動反應罐具有污泥進口和污泥出口，所述混合反應裝置包括氣液混合泵和超聲反應裝置，所述氣液混合泵通過管路與所述流動反應罐相連接，所述超聲反應裝置通過管路與所述流動反應罐相連接，且通過管路與所述氣液混合泵相連接，所述臭氧發生裝置所在的管路通過三通與所述氣液混合泵和流動反應罐之間的管路相連接，所述臭氧發生裝置包括臭氧發生器。

　　2.根據權利要求1所述的污泥減量設備，其特征在于，所述污泥進口設置于所述流動反應罐側壁的下部，所述污泥出口設置于所述流動反應罐側壁的上部。

　　3.根據權利要求1所述的污泥減量設備，其特征在于，所述流動反應罐的頂部還設置有放空口。

　　4.根據權利要求1所述的污泥減量設備，其特征在于，所述流動反應罐的的底部設置有與所述氣液混合泵的管路相連接的出口以及與所述超聲反應裝置的管路相連接的進口。

　　5.根據權利要求1所述的污泥減量設備，其特征在于，所述超聲反應裝置包括混合反應罐、換能器、超聲波探頭，所述超聲波探頭一端與所述換能器相連接，另一端伸入至所述混合反應罐中。

　　6.根據權利要求5所述的污泥減量設備，其特征在于，所述超聲反應裝置還包括超聲波電源，所述超聲波電源為所述換能器和超聲波探頭供電。

　　7.根據權利要求1所述的污泥減量設備，其特征在于，所述臭氧發生裝置還包括與所述臭氧發生器相連接的制氧機和冷水機。

　　說明書

　　一種污泥減量設備

　　技術領域

　　本發明涉及污泥處理技術領域，尤其涉及一種污泥減量設備。

　　背景技術

　　截至2016年，我國已建4000多座城鎮污水處理廠，污水處理能力已達到1.69億立方米/日。作為污水的衍生品，我國每年產生3000萬噸～4000 萬噸市政污泥(含水率在80%)。預計到2020 年，我國的市政污泥產量將達到6000萬噸～9000 萬噸。

　　我國污水處理行業中普遍存在“重水輕泥”的現象，目前污泥處理工藝中存在大量減水不減泥現象，污泥堆肥、干化、固化、焚燒等處理技術產生環保污染問題比較嚴重，原始的污泥處理中相應的運輸、藥劑、運行等等成本普遍較高，因此，針對上述問題，有必要提出進一步的解決方案。

　　發明內容

　　本發明是通過物理式超氧化系統，使污泥產量大量縮減的技術，污泥減量系統配合污水廠有關工藝，將二沉池或濃縮池里剩余污泥進行多級氧化，通過氧化系統使污泥的有機物、顆粒物中的大分子破壁轉化為易于降解的小分子，大幅提高了污泥的可生化性。使大部分有機污泥一定程度上可被微生物利用、捕食和強氧化，本發明能夠徹底改變傳統污泥減量的處理方式，大幅減少了污泥焚燒、干化、固化、堆肥等相關投入費用、處理費用及由此產生的二次環境污染，使污水廠的各項工作更節能高效、快捷方便、綠色環保。

　　為實現上述發明目的，本發明提供一種污泥減量設備，其包括：減量反應裝置、臭氧發生裝置以及混合反應裝置;

　　所述減量反應裝置包括流動反應罐，所述流動反應罐具有污泥進口和污泥出口，所述混合反應裝置包括氣液混合泵和超聲反應裝置，所述氣液混合泵通過管路與所述流動反應罐相連接，所述超聲反應裝置通過管路與所述流動反應罐相連接，且通過管路與所述氣液混合泵相連接，所述臭氧發生裝置所在的管路通過三通與所述氣液混合泵和流動反應罐之間的管路相連接，所述臭氧發生裝置包括臭氧發生器。

　　作為發明的污泥減量設備的改進，所述污泥進口設置于所述流動反應罐側壁的下部，所述污泥出口設置于所述流動反應罐側壁的上部。

　　作為發明的污泥減量設備的改進，所述流動反應罐的頂部還設置有放空口。

　　作為發明的污泥減量設備的改進，所述流動反應罐的的底部設置有與所述氣液混合泵的管路相連接的出口以及與所述超聲反應裝置的管路相連接的進口。

　　作為發明的污泥減量設備的改進，所述超聲反應裝置包括混合反應罐、換能器、超聲波探頭，所述超聲波探頭一端與所述換能器相連接，另一端伸入至所述混合反應罐中。

　　作為發明的污泥減量設備的改進，所述超聲反應裝置還包括超聲波電源，所述超聲波電源為所述換能器和超聲波探頭供電。

　　作為發明的污泥減量設備的改進，所述臭氧發生裝置還包括與所述臭氧發生器相連接的制氧機和冷水機。

　　與現有技術相比，本發明的有益效果是：本發明的污泥減量設備能夠適應3000-30000mg/l污泥的減量化處理，其通過臭氧以及超聲作用對污泥進行充分的處理，使污泥的性能發生改變，固體含量也大幅度減少，最終產生了污泥減量的效果，為企業創造一定的經濟效益。
