申請日2017.09.26

　　公開(公告)日2017.12.19

　　IPC分類號H02K15/02

　　摘要

　　本發明公開了一種污水處理電機產生用轉子散片疊壓裝置，包括裝置本體，裝置本體的底部設置底座，底座的上方設置疊壓臺，裝置本體上設置支撐柱，支撐柱的頂部設置橫梁，裝置本體設置滑塊，滑塊的底部設置連接桿，連接桿的底部設置壓塊，壓塊的底部設置定位軸，裝置本體設置承壓模，裝置本體的左側設置固定架，固定架的內側設置步進電機，步進電機的軸伸端設置砂輪;本發明結構簡單，提高了工作效率，使轉子鐵芯疊壓系數增大，不容易散落，結構非常穩定，而且裝置本體在使用的時候先對轉子沖片進行打磨，通過打磨的方式保證了轉子沖片的質量，從而保證了轉子鐵芯疊壓后的質量，使用方便，實用性強。

　　權利要求書

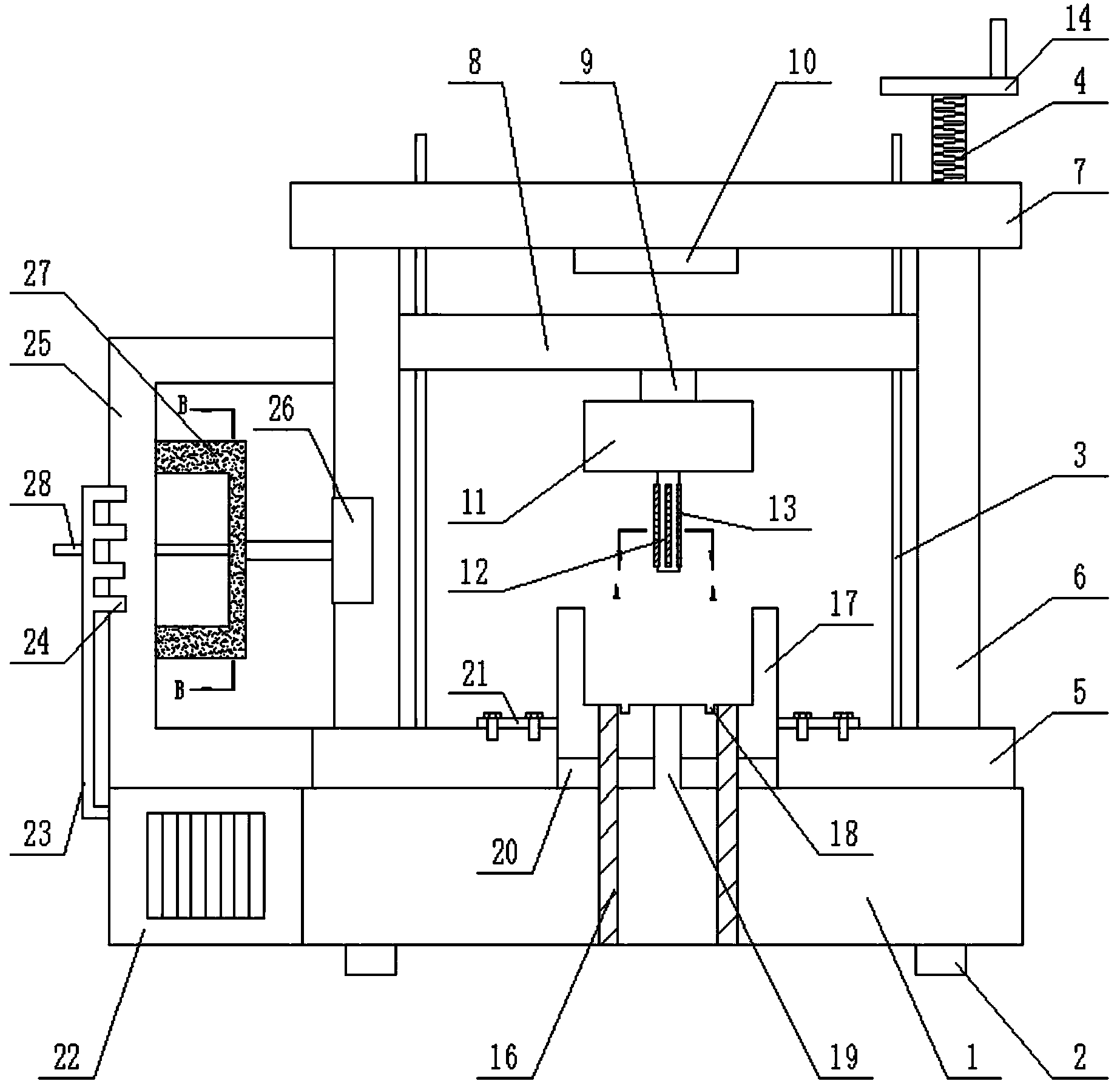

　　1.一種污水處理電機產生用轉子散片疊壓裝置，包括裝置本體，其特征在于，所述裝置本體的底部設置底座(1)，所述底座(1)的上方設置疊壓臺(5)，所述疊壓臺(5)與底座(1)之間固定連接，裝置本體上設置支撐柱(6)，所述支撐柱(6)與疊壓臺(5)之間固定連接，所述疊壓臺(5)設置在支撐柱(6)的底部，所述支撐柱(6)的頂部設置橫梁(7)，所述橫梁(7)與支撐柱(6)之間固定連接，所述裝置本體設置絲桿(4)，所述絲桿(4)設置在支撐柱(6)的內部，所述絲桿(4)與滑塊(8)之間通過絲桿式連接，所述支撐柱(6)的內側設置導向柱(3)，所述導向柱(3)與 (5)之間固定連接，通過導向柱(3)對滑塊(8)導向，所述絲桿(4)的頂部設置搖輪(14)，所述搖輪(14)與絲桿(4)之間固定焊接，所述裝置本體設置滑塊(8)，所述滑塊(8)的底部設置連接桿(9)，所述連接桿(9)與滑塊(8)之間通過焊接的方式固定連接，所述連接桿(9)的底部設置壓塊(11)，所述壓塊(11)的底部設置定位軸(12)，所述定位軸(12)與壓塊(11)之間焊接連接，所述裝置本體設置承壓模(17)，所述承壓模(17)設置在底座(1)的上方，承壓模(17)的兩側設置安裝架(21)，所述承壓模(17)通過安裝架(21)與底座(1)之間固定連接，所述裝置本體的左側設置固定架(25)，所述固定架(25)的內側設置步進電機(26)，所述步進電機(26)與支撐柱(6)之間固定連接，所述步進電機(26)的軸伸端設置砂輪(27)，所述砂輪(27)與步進電機(26)的軸伸端之間固定連接，固定架(25)上設置出風口(24)，所述出風口(24)通過出風管道(23)與固定架(25)之間固定連接，裝置本體的底部設置風機(22)，所述風機(22)與底座(1)之間固定連接，出風管道(23)的端部與風機(22)的內部相連通，所述固定架(25)上設置限位軸(28)，所述限位軸(28)插接在(25)上，所述限位軸(28)的另一端插接在砂輪(27)的內側，所述砂輪(27)的底部設置連接板(29)，所述連接板(29)與砂輪(27)的底部通過固定螺釘?shù)淖饔霉潭ㄟB接，所述連接板(29)的中間位置設置限位筒(30)，所述限位筒(30)與連接板(29)的內壁之間通過軸承的作用轉動連接，所述限位軸(28)的端部插接在限位筒(30)的內側。

　　2.根據權利要求1所述的污水處理電機產生用轉子散片疊壓裝置，其特征在于，所述底座(1)的底部設置橡膠墊(2)，所述橡膠墊(2)與底座(1)之間固定連接。

　　3.根據權利要求1所述的污水處理電機產生用轉子散片疊壓裝置，其特征在于，所述定位軸(12)的外壁上設置橡膠條(13)，所述橡膠條(13)與定位軸(12)之間通過膠水的作用粘貼連接。

　　4.根據權利要求1所述的污水處理電機產生用轉子散片疊壓裝置，其特征在于，所述橫梁(7)的底面設置防護墊(10)，所述防護墊(10)與 (7)的底面之間通過螺釘?shù)淖饔霉潭ㄟB接，所述防護墊(10)位于滑塊(8)的正上方。

　　5.根據權利要求1所述的污水處理電機產生用轉子散片疊壓裝置，其特征在于，所述承壓模(17)的底部設置橡膠件(20)，所述橡膠件(20)與承壓模(17)的底部固定連接。

　　6.根據權利要求1所述的污水處理電機產生用轉子散片疊壓裝置，其特征在于，所述底座(1)內部設置限位柱(16)，所述限位柱(16)的底部與底座(1)的內壁固定連接，所述限位柱(16)是圓柱形結，所述承壓模(17)與橡膠件(20)上都設有通道，所述限位柱(16)通過通道與承壓模(17)的內側相連通。

　　7.根據權利要求1所述的污水處理電機產生用轉子散片疊壓裝置，其特征在于，所述承壓模(17)的中部設置通孔(18)。

　　說明書

　　一種污水處理電機產生用轉子散片疊壓裝置

　　技術領域

　　本發明涉及污水處理相關領域，具體是一種污水處理電機產生用轉子散片疊壓裝置。

　　背景技術

　　污水泵屬于離心雜質泵的一種，具有多種形式：如潛水式和干式二種，目前最常用的潛水式為QW型潛水污水泵，最常見的干式污水泵如W型臥式污水泵和WL型立式污水泵二種。主要用于輸送城市污水，糞便或液體中含有纖維。紙屑等固體顆粒的介質，通常被輸送介質的溫度不大于80℃。由于被輸送的介質中含有易纏繞或聚束的纖維物。故該種泵流道易于堵塞，泵一旦被堵塞會使泵不能正常工作，甚至燒毀電機，從而造成排污不暢。給城市生活和環保帶來嚴重的影響。因此，抗堵性和可靠性是污水泵優劣的重要因素。

　　污水泵中的主要構成部件是電機，電機目前在很多領域都需要使用到，電機在生活中、生產中都起到了非常大的作用，電機主要是由定子和轉子部分構成，定子的作用主要是產生磁場，而轉子的作用是在旋轉磁場中進行切割磁感線而產生電流。

　　目前電機生產廠家在批量生產電機之前都需要對電機進行樣品制作，待樣品各項性能都合格后才能進入批量，避免造成損失，但是樣品制作的過程中由于很多電機都是以前沒有制作過的新產品，但是新產品中的轉子制作非常麻煩，由于沖片的槽型、斜槽都不一樣，現有的模具不能滿足生產需要，因此需要進行單沖制作，單沖之后需要進行疊壓，現有的設備疊壓都是通過液壓設備簡單疊壓，疊壓之后結構不是非常穩定，因此需要進行改進。

　　發明內容

　　本發明的目的在于提供一種污水處理電機產生用轉子散片疊壓裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本發明提供如下技術方案：

　　一種污水處理電機產生用轉子散片疊壓裝置，包括裝置本體，所述裝置本體的底部設置底座，所述底座的上方設置疊壓臺，所述疊壓臺與底座之間固定連接，裝置本體上設置支撐柱，所述支撐柱與疊壓臺之間固定連接，所述疊壓臺設置在支撐柱的底部，所述支撐柱的頂部設置橫梁，所述橫梁與支撐柱之間固定連接，所述裝置本體設置絲桿，所述絲桿設置在支撐柱的內部，所述絲桿與滑塊之間通過絲桿式連接，所述支撐柱的內側設置導向柱，所述導向柱與 之間固定連接，通過導向柱對滑塊導向，所述絲桿的頂部設置搖輪，所述搖輪與絲桿之間固定焊接，所述裝置本體設置滑塊，所述滑塊的底部設置連接桿，所述連接桿與滑塊之間通過焊接的方式固定連接，所述連接桿的底部設置壓塊，所述壓塊的底部設置定位軸，所述定位軸與壓塊之間焊接連接，所述裝置本體設置承壓模，所述承壓模設置在底座的上方，承壓模的兩側設置安裝架，所述承壓模通過安裝架與底座之間固定連接，所述裝置本體的左側設置固定架，所述固定架的內側設置步進電機，所述步進電機與支撐柱之間固定連接，所述步進電機的軸伸端設置砂輪，所述砂輪與步進電機的軸伸端之間固定連接，固定架上設置出風口，所述出風口通過出風管道與固定架之間固定連接，裝置本體的底部設置風機，所述風機與底座之間固定連接，出風管道的端部與風機的內部相連通，所述固定架上設置限位軸，所述限位軸插接在上，所述限位軸的另一端插接在砂輪的內側，所述砂輪的底部設置連接板，所述連接板與砂輪的底部通過固定螺釘?shù)淖饔霉潭ㄟB接，所述連接板的中間位置設置限位筒，所述限位筒與連接板的內壁之間通過軸承的作用轉動連接，所述限位軸的端部插接在限位筒的內側。

　　作為本發明進一步的方案：所述底座的底部設置橡膠墊，所述橡膠墊與底座之間固定連接。

　　作為本發明進一步的方案：所述定位軸的外壁上設置橡膠條，所述橡膠條與定位軸之間通過膠水的作用粘貼連接。

　　作為本發明進一步的方案：所述橫梁的底面設置防護墊，所述防護墊與 的底面之間通過螺釘?shù)淖饔霉潭ㄟB接，所述防護墊位于滑塊的正上方。

　　作為本發明進一步的方案：所述承壓模的底部設置橡膠件，所述橡膠件與承壓模的底部固定連接。

　　作為本發明進一步的方案：所述底座內部設置限位柱，所述限位柱的底部與底座的內壁固定連接，所述限位柱是圓柱形結，所述承壓模與橡膠件上都設有通道，所述限位柱通過通道與承壓模的內側相連通。

　　作為本發明進一步的方案：所述承壓模的中部設置通孔。

　　與現有技術相比，本發明的有益效果是：本發明結構簡單，提高了工作效率，使轉子鐵芯疊壓系數增大，不容易散落，結構非常穩定，而且裝置本體在使用的時候先對轉子沖片進行打磨，通過打磨的方式保證了轉子沖片的質量，從而保證了轉子鐵芯疊壓后的質量，使用方便，實用性強。
