申請日2017.09.27

　　公開(公告)日2018.02.23

　　IPC分類號E02F5/28; E02F3/88; E02F3/92; E02B13/00

　　摘要

　　南方小型河道清淤及泥污水農田利用系統及其使用方法，屬于水利工程領域。本發明在河道中間底部設置帶攔污網的漏斗狀吸污口，通過塑料管道連接至岸邊的出污池，在出污池內豎接可人工拔插的垂直管道，河道清淤時拔出垂直管道，利用河道水位與出污池內水位差，隨水流吸出河底淤泥進入出污池，出污池內會形成泥漿狀黑污水，再通過吸污泵吸出進入農田;也可與附近的灌溉泵站進水池連接，隨水稀釋后進入泵站進水池，利用已有灌溉水泵吸出進入農田利用。本發明結構簡單、造價低廉、使用方便、清淤效果好，可以集清淤與農田利用于一體，實施可能性大、市場前景廣闊。

　　權利要求書

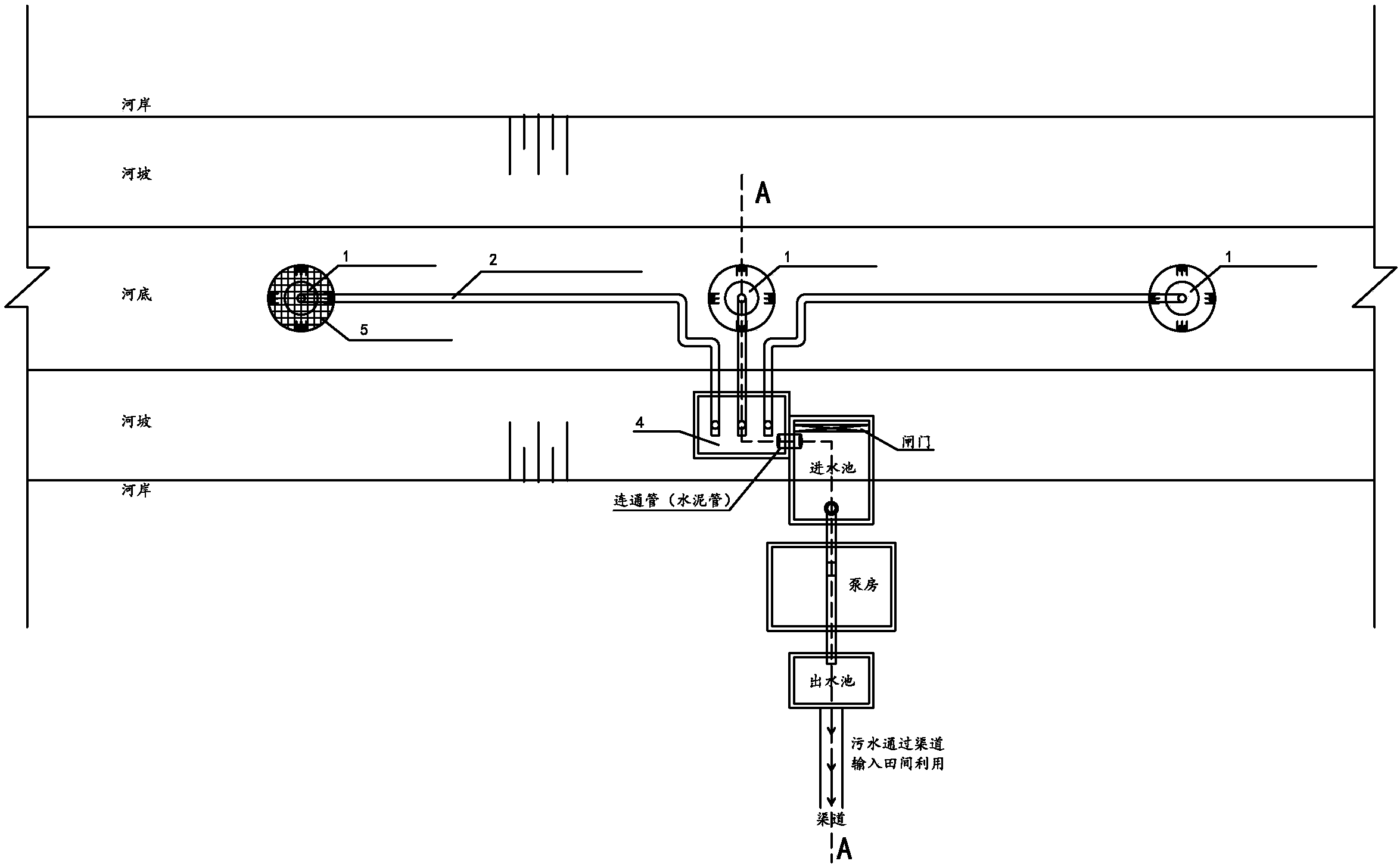

　　1.南方小型河道清淤及泥污水農田利用系統，其特征包括若干沿河道長度方向設置的吸污口(1)、水平連通管(2)、垂直可拔插豎管(3)、出污池(4)、連接出污池的灌溉泵站，一個吸污口對應一個水平連通管;所述吸污口呈頂部敞口的漏斗狀，吸污口頂部置于河道底部中間位置，所述出污池置于河坡處，出污池底部與河道底部處于同一水平面，出污池頂部高于河岸;所述水平連通管呈U型狀并置于河道底部，水平連通管的底部水平設置，水平連通管一端連接于吸污口底部并與吸污口內腔連通，另一端連接于出污池底部并與出污池內腔連通;所述垂直可拔插豎管垂直置于出污池內，其一端插接于出污池底部的水平連通管端部，另一端高于出污池頂部。

　　2.根據權利要求1所述的南方小型河道清淤及泥污水農田利用系統，其特征是，所述垂直可拔插豎管的另一端帶有彎拐。

　　3.根據權利要求1所述的南方小型河道清淤及泥污水農田利用系統，其特征是，所述吸污口頂部設有攔污網(5)，吸污口直徑為3m。

　　4.根據權利要求1所述的南方小型河道清淤及泥污水農田利用系統，其特征是，相鄰吸污口之間間隔30m。

　　5.根據權利要求1所述的南方小型河道清淤及泥污水農田利用系統，其特征是，多個吸污口共用一個出污池。

　　6.根據權利要求1所述的南方小型河道清淤及泥污水農田利用系統，其特征是，所述水泵包括單獨設置的小型潛污泵或帶進水池的灌溉泵。

　　7.根據權利要求1所述的南方小型河道清淤及泥污水農田利用系統，其特征是，所述吸污口與出污池均采用鋼筋混凝土澆筑，攔污網由鋼筋焊接而成，水平連通管與垂直可拔插豎管均采用UPVC或PE塑料管。

　　8.根據權利要求6所述的南方小型河道清淤及泥污水農田利用系統，其特征是，所述灌溉泵進水池口安裝閘門。

　　9.根據權利要求1-8所述的南方小型河道清淤及泥污水農田利用系統的使用方法，其特征是，在河道底部中間每隔30m設置一個漏斗狀吸污口，吸污口下部與U型水平連通管的一端連接，U型水平連通管的另一端通入河邊的出污池，多個吸污口共用一個出污池;再在出污池內的U型水平連通管出口處設置垂直可拔插豎管，每根垂直可拔插豎管對應一個吸污口，在吸污口頂部設置鋼筋攔污網;具體使用方法如下：

　　1)當河邊有灌溉泵站時，出污池與泵站進水池相通，并在泵站進水池口安裝閘門，關閉泵站進水池口的閘門;

　　2)啟動水泵，將進水池和出污池中的水位降到最低;

　　3)待出污池中水位最低時，同時人工拔出一個垂直可拔插豎管，利用河水位與出污池水位差形成的大水流，將河底部絮狀沉積物吸入出污池中;

　　4)再進入泵站進水池，利用水泵裝置將泥污水抽至泵站出水池，并經渠道送入農田利用;

　　5)當出水不再黑污時，插入垂直可拔插豎管，即完成一個吸污口控制河段的吸污工作;待出污池水位再次將低到很低時，再拔出另一個垂直可拔插豎管，進行另一個吸污口控制河段的吸污工作;如此重復，直至所有吸污口都吸污完成;

　　6)當所有吸污口都吸污完成后，關閉水泵，打開閘門，等下一次清淤;

　　7)當岸邊無灌溉泵站可利用時，在出污池邊安裝潛污泵和軟管，然后重復上述步驟2)-步驟5)，直接吸送污水入渠灌田。

　　說明書

　　南方小型河道清淤及泥污水農田利用系統及其使用方法

　　技術領域

　　本發明涉及一種南方小型河道清淤及泥污水農田利用系統及其使用方法,屬于水利工程領域，適用于南方小型河道的清污工作，既可以清理河流底部沉積的絮狀物，凈化河水，美化環境，又能夠?qū)⑦@些清出的泥污水作為肥料直接用于灌溉農田，供農田作物利用。

　　背景技術

　　河道由于長期接納農田及周邊環境水、土、肥流失與水體內植物腐敗物質而形成的底部淤積，淤污物富含大量N、P等營養元素，引起河道水體富營養化嚴重。因?yàn)楹拥狼逵倮щy，所以現狀河道一般10多年才清淤一次，清淤主要采用干河和不干河的方法，依靠挖泥船或吸污泥漿泵來清淤，清出的黑色淤泥難以處理利用，只能集中運輸用去填埋低洼地，還容易造成二次污染。

　　南方小型河道中，因周邊水土肥流失及水中植物腐植質存在，會形成絮狀物沉淀在河道底部，常年累積會淤積河道、污染水體。南方小型河道呈網狀分布，密度較大，清淤工作量大，每次清淤費時費力，清淤也不能及時、快速、徹底，清出的污泥也不能充分利用。

　　發明內容

　　南方平原地區因地勢平坦，小型河道縱橫、水網密度大，水體流速小，降雨后接納的周邊環境水、土、肥流失物長期在河道中積累，加之水體內植物腐敗形成的腐植質與泥沙一起呈絮狀沉淀在河道底部。隨著日積月累會形成厚厚的淤積層，淤積河道，并隨水溫的變化，淤積物不斷釋放污染物使水質惡化，影響水體生態環境。為方便解決以上問題，本發明提出一種南方小型河道清淤及泥污水農田利用系統及其使用方法，該方法集河道底部清淤與泥污水農田利用于一體。

　　本發明的技術方案如下：南方小型河道清淤及泥污水農田利用系統，其特征是，包括若干沿河道長度方向設置的吸污口、水平連通管、垂直可拔插豎管、出污池、連接出污池的灌溉泵站，一個吸污口對應一個水平連通管;所述吸污口呈頂部敞口的漏斗狀，吸污口頂部置于河道底部中間位置(吸污口頂部與絮狀沉淀物接觸)，所述出污池置于河坡處，出污池底部與河道底部處于同一水平面，出污池頂部高于河岸;所述水平連通管呈U型并置于河道底部，水平連通管的底部水平設置，水平連通管一端連接于吸污口底部并與吸污口內腔連通，另一端連接于出污池底部并與出污池內腔連通(該端部略高于出污池底部);所述垂直可拔插豎管垂直置于出污池內，其一端插接于出污池底部的水平連通管端部，另一端高于出污池頂部。

　　進一步地，所述垂直可拔插豎管的另一端帶有彎拐。

　　進一步地，所述吸污口頂部設有攔污網，吸污口直徑為3m。

　　進一步地，相鄰吸污口之間間隔30m。

　　進一步地，多個吸污口共用一個出污池。

　　進一步地，所述水泵包括單獨設置的小型潛污泵或帶進水池的灌溉泵。

　　進一步地，所述吸污口與出污池均采用鋼筋混凝土澆筑，攔污網由鋼筋焊接而成，水平連通管與垂直可拔插豎管均采用UPVC或PE塑料管。

　　進一步地，所述灌溉泵進水池口安裝閘門。

　　上述南方小型河道清淤及泥污水農田利用系統的使用方法，其特征是，在河道底部中間每隔30m設置一個漏斗狀吸污口，吸污口下部與U型水平連通管的一端連接，U型水平連通管的另一端通入河邊的出污池，多個吸污口共用一個出污池;再在出污池內的U型水平連通管出口處設置垂直可拔插豎管，每根垂直可拔插豎管對應一個吸污口，在吸污口頂部設置鋼筋攔污網;具體使用方法如下：

　　1)當河邊有灌溉泵站時，出污池與泵站進水池相通，并在泵站進水池口安裝閘門，關閉泵站進水池口的閘門;

　　2)啟動水泵，將進水池和出污池中的水位降低最低;

　　3)待出污池中水位最低時，同時人工拔出一個垂直可拔插豎管，利用河水位與出污池水位差形成的大水流，將河底部絮狀沉積物吸入出污池中;

　　4)再進入泵站進水池，利用水泵裝置將泥污水抽至泵站出水池，并經渠道送入農田利用;

　　5)當出水不再黑污時，插入垂直可拔插豎管，即完成一個吸污口控制河段的吸污工作;待出污池水位再次將低到很低時，再拔出另一個垂直可拔插豎管，進行另一個吸污口控制河段的吸污工作;如此重復，直至所有吸污口都吸污完成;

　　6)當所有吸污口都吸污完成后，關閉水泵，打開閘門，等下一次清淤;

　　7)當岸邊無灌溉泵站可利用時，在出污池邊安裝潛污泵和軟管，然后重復上述步驟2)-步驟5)，直接吸送污水入渠灌田。

　　針對河道清淤困難、清淤工作量大的狀況以及淤泥在河道底部呈絮狀沉積的特點，本發明在河道中間底部設置帶攔污網的漏斗狀吸污口，通過塑料管道連接至岸邊的出污池，在出污池內豎接可人工拔插的垂直管道，河道清淤時拔出垂直管道，利用河道水位與出污池內水位差，隨水流吸出河底淤泥進入出污池，出污池內會形成泥漿狀黑污水，再通過吸污泵吸出進入農田;也可與附近的灌溉泵站進水池連接，隨水稀釋后進入泵站進水池，利用已有灌溉水泵吸出進入農田利用。該系統清淤可以隨時進行，由于可提高吸污清污次數，可在絮狀沉積微淤實前吸出，所以一般不會淤死管道系統。

　　本發明的工作原理是：河底污泥一般在河底部呈絮狀沉積，利用河水位與出污池底的高差形成的壓差，在拔除垂直可拔插管時，吸污口內可瞬間形成大流速，將沉積在吸污口周邊的水底沉積物通過管道吸入出污池，同時啟動水泵，形成持續不斷水流，吸附出河底污泥水送進農田。

　　南方小型河道交錯縱橫、密度大，清淤工作量也大，利用本發明的河道清淤及泥污水農田利用系統不僅可以方便快捷地吸除底部絮狀沉積物，更重要的是可以凈化河水，美化生態環境，而且還可以為農田輸送肥料，為農作物的生長提供營養。

　　本發明的有益效果是：

　　①可以定期或隨時吸除河底的淤腐物質，防止河道長期淤積，有效凈化水體，保持河道清潔，避免河道富營養化，保護水生態環境;

　　②河底淤腐物質經管道吸入，進入污水池經水稀釋后，泥污水可直接灌溉農田作為肥料利用，既減少泥污水的集中輸送、處理費用，又節約農田肥料費用，一舉兩得;

　　③系統造價低廉，運行簡單、方便，每次清淤只需一個人操作，可節省大量人工，還能帶來巨大的經濟效益、社會效益和環境效益。

　　本發明結構簡單、造價低廉、使用方便、清淤效果好，可以集清淤與農田利用于一體，實施可能性大、市場前景廣闊。
