申請日2017.09.28
公開(公告)日2018.02.06
IPC分類號C02F1/52; B01F11/00
摘要

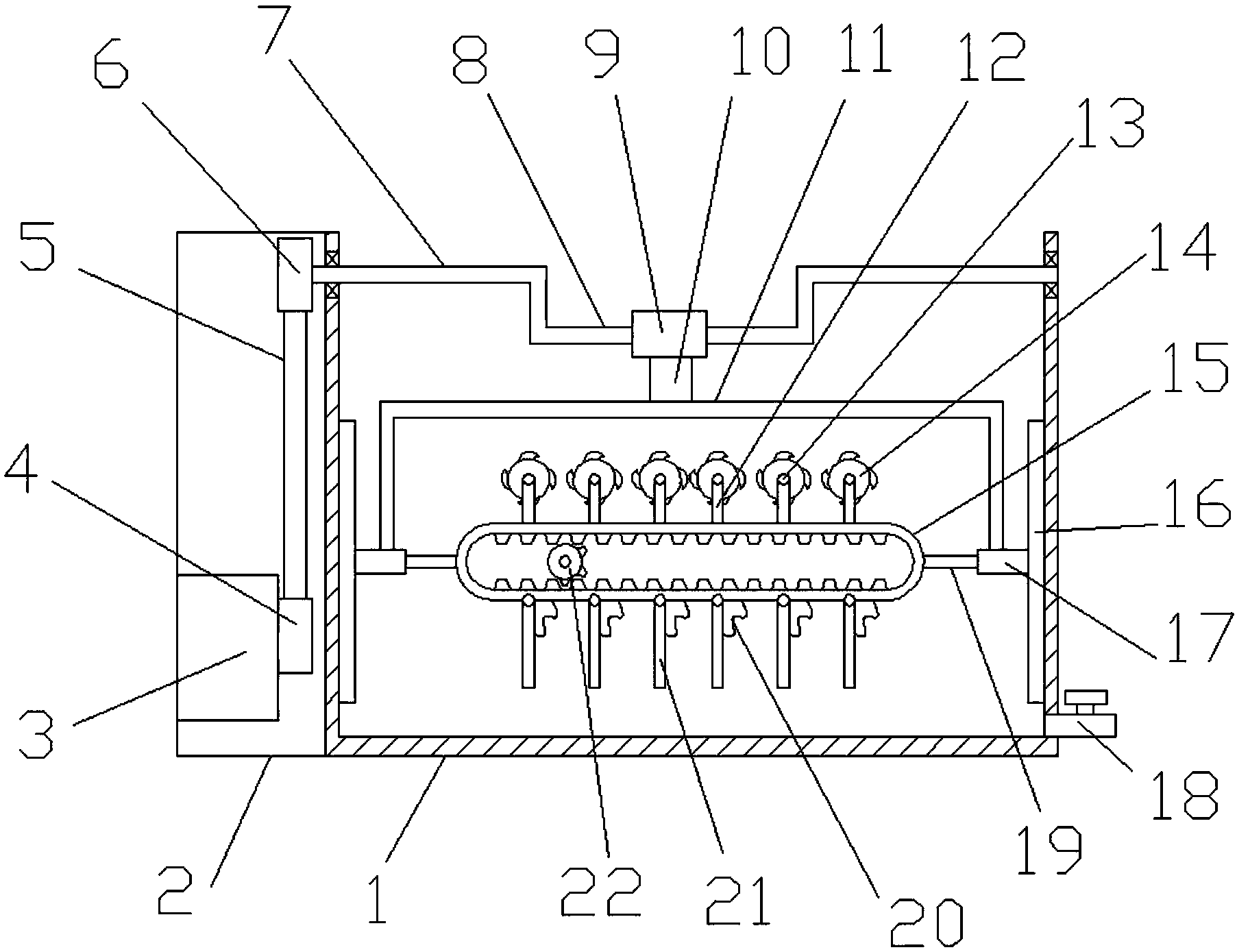

本發明公開了一種高效污水攪拌絮凝處理裝置，包括殼體，殼體右側底端設置有閥門，所述殼體內壁左右對稱設置有豎向滑軌，所述豎向滑軌上套裝有滑桿，兩滑桿之間設置有矩形齒圈，所述滑桿為中空結構，所述矩形齒圈兩端固定設置有伸縮桿，伸縮桿套裝在滑桿內，矩形齒圈通過兩端伸縮桿套裝在滑桿上，所述矩形齒圈呈矩形框狀，兩端設置成半圓弧形，所述矩形齒圈內上下對稱設置有水平齒條，所述矩形齒圈中套裝有驅動齒輪，所述驅動齒輪套在齒輪軸上，所述齒輪軸上連接有驅動齒輪軸轉動的第一電機，本發明提供一種高效污水攪拌絮凝處理裝置，結構新穎;本發明巧妙設置攪拌機構和刮料機構，大大提高攪拌效率同時防止粘壁。
權利要求書
1.一種高效污水攪拌絮凝處理裝置，包括殼體，其特征在于，殼體右側底端設置有閥門，所述殼體內壁左右對稱設置有豎向滑軌，所述豎向滑軌上套裝有滑桿，兩滑桿之間設置有矩形齒圈，所述滑桿為中空結構，所述矩形齒圈兩端固定設置有伸縮桿，伸縮桿套裝在滑桿內，矩形齒圈通過兩端伸縮桿套裝在滑桿上，所述矩形齒圈呈矩形框狀，兩端設置成半圓弧形，所述矩形齒圈內上下對稱設置有水平齒條，所述矩形齒圈中套裝有驅動齒輪，所述驅動齒輪套在齒輪軸上，所述齒輪軸上連接有驅動齒輪軸轉動的第一電機，第一電機固定在矩形齒圈外側設置的密封倉內，所述驅動齒輪為異形齒輪;矩形齒圈上側和下側分別設置有攪拌機構和刮料機構，所述矩形齒圈上方殼體內設置有固定架，所述固定架為U形架，固定架下側兩端套裝在左右兩側的滑桿上，所述固定架上方殼體上套裝有轉軸，所述轉軸兩端套裝在殼體左右側壁設置的軸承上，所述轉軸中部設置有U形曲軸，所述曲軸中部套裝有軸套，所述固定架中部設置有連桿，所述連桿頂端固定在軸套下側，所述轉軸外側端部設置有轉軸驅動機構，所述轉軸驅動機構包括殼體左側固定設置的機倉，轉軸左端伸入機倉內，且轉軸左端套裝有從動帶輪，所述機倉底部設置有主動帶輪，所述主動帶輪與從動帶輪之間套裝有傳動皮帶，所述機倉內底端設置有驅動主動帶輪的第二電機，所述刮料機構包括多個刮板，所述刮板設置在矩形齒圈下側，刮板頂端與矩形齒圈彈性連接;所述刮板頂端鉸接在矩形齒圈下側，所述刮板與矩形齒圈之間設置有抗扭彈簧。
2.根據權利要求1所述的高效污水攪拌絮凝處理裝置，其特征在于，所述固定架為圓形桿件構成的支架。
3.根據權利要求1所述的高效污水攪拌絮凝處理裝置，其特征在于，所述驅動齒輪外側設置有三分之一圓弧輪齒。
4.根據權利要求1所述的高效污水攪拌絮凝處理裝置，其特征在于，所述矩形齒圈內水平齒條的輪齒和驅動齒輪的輪齒均為斜齒。
5.根據權利要求1所述的高效污水攪拌絮凝處理裝置，其特征在于，所述連桿底端通過軸套套裝在固定架中部。
6.根據權利要求1所述的高效污水攪拌絮凝處理裝置，其特征在于，所述攪拌機構包括攪拌葉輪，所述矩形齒圈上側固定設置有多個支撐架，支撐架頂端設置有葉輪軸，所述攪拌葉輪套裝在葉輪軸上。
說明書
一種高效污水攪拌絮凝處理裝置
技術領域
本發明涉及污水處理設備技術領域，具體是一種高效污水攪拌絮凝處理裝置。
背景技術
近年來我國工業污水和生活污水排放量成逐年增長趨勢，未經處理或處理不得當?shù)奈鬯苯优欧诺阶匀恢袊乐赜绊懥谁h(huán)境衛生，威肋、人們的飲水安全。因此，對于污水的處理己經迫在眉睫。污水處理(sewage treatment,wastewater treatment):為使污水達到排水某一水體或再次使用的水質要求對其進行凈化的過程。污水處理被廣泛應用于建筑、農
業，交通、能源、石化、環保、城市景觀、醫療、餐飲等各個領域，也越來越多地走進尋常百姓的日常生活。在現有技術中，常常利用絮凝技術來處理污水。使水或液體中懸浮微粒集聚變大，或形成絮團，從而加快粒子的聚沉，達到固一液分離的目的，這一現象或操作稱作絮凝。通常絮凝的實施靠添加適當?shù)男跄齽�，其作用是吸附微粒，在微粒間“架橋”，從而促進集聚。膠乳工業中，絮凝是膠乳凝固的第一階段，是一種不可逆的聚集。絮凝劑通常為按鹽一類電解質或有吸附作用的膠質化學品。常見的絮凝劑一般都是粉末狀或顆粒狀的，直接投放至污水中造成難以溶解現象的發生，降低了絮凝效果。
目前用于污水處理的攪拌機構結構呆板，功能單一;尤其是攪拌效果差，另外污水處理過程中容易粘壁。
發明內容
本發明的目的在于提供一種高效污水攪拌絮凝處理裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：
一種高效污水攪拌絮凝處理裝置，包括殼體，殼體右側底端設置有閥門，所述殼體內壁左右對稱設置有豎向滑軌，所述豎向滑軌上套裝有滑桿，兩滑桿之間設置有矩形齒圈，所述滑桿為中空結構，所述矩形齒圈兩端固定設置有伸縮桿，伸縮桿套裝在滑桿內，矩形齒圈通過兩端伸縮桿套裝在滑桿上，所述矩形齒圈呈矩形框狀，兩端設置成半圓弧形，所述矩形齒圈內上下對稱設置有水平齒條，所述矩形齒圈中套裝有驅動齒輪，所述驅動齒輪套在齒輪軸上，所述齒輪軸上連接有驅動齒輪軸轉動的第一電機，第一電機固定在矩形齒圈外側設置的密封倉內，所述驅動齒輪為異形齒輪;矩形齒圈上側和下側分別設置有攪拌機構和刮料機構，所述矩形齒圈上方殼體內設置有固定架，所述固定架為U形架，固定架下側兩端套裝在左右兩側的滑桿上，所述固定架上方殼體上套裝有轉軸，所述轉軸兩端套裝在殼體左右側壁設置的軸承上，所述轉軸中部設置有U形曲軸，所述曲軸中部套裝有軸套，所述固定架中部設置有連桿，所述連桿頂端固定在軸套下側，所述轉軸外側端部設置有轉軸驅動機構。
作為本發明進一步的方案：所述固定架為圓形桿件構成的支架。
作為本發明再進一步的方案：所述轉軸驅動機構包括殼體左側固定設置的機倉，轉軸左端伸入機倉內，且轉軸左端套裝有從動帶輪，所述機倉底部設置有主動帶輪，所述主動帶輪與從動帶輪之間套裝有傳動皮帶，所述機倉內底端設置有驅動主動帶輪的第二電機。
作為本發明再進一步的方案：所述驅動齒輪外側設置有三分之一圓弧輪齒。
作為本發明再進一步的方案：所述矩形齒圈內水平齒條的輪齒和驅動齒輪的輪齒均為斜齒。
作為本發明再進一步的方案：所述連桿底端通過軸套套裝在固定架中部。
作為本發明再進一步的方案：所述攪拌機構包括攪拌葉輪，所述矩形齒圈上側固定設置有多個支撐架，支撐架頂端設置有葉輪軸，所述攪拌葉輪套裝在葉輪軸上。
作為本發明再進一步的方案：所述刮料機構包括多個刮板，所述刮板設置在矩形齒圈下側，刮板頂端與矩形齒圈彈性連接。
作為本發明再進一步的方案：所述刮板頂端鉸接在矩形齒圈下側，所述刮板與矩形齒圈之間設置有抗扭彈簧。
與現有技術相比，本發明的有益效果是：本發明提供一種高效污水攪拌絮凝處理裝置，結構新穎;本發明巧妙設置攪拌機構和刮料機構，大大提高攪拌效率同時防止粘壁。
