申請日2017.09.28

　　公開(公告)日2018.02.16

　　IPC分類號C02F3/00

　　摘要

　　本發明提供了一種可加熱的生物水處理罐，上過濾室和下過濾室相互連通，相鄰兩隔板之間通過連接桿均布固定有若干個生物過濾球，下過濾室和上過濾室之間的過渡通道設有過濾板，上過濾室內設有若干個相互交錯的水平隔板，相鄰兩個水平隔板之間設有弧形濾網。本發明所述的可加熱的生物水處理罐具有以下優勢：降低了污水處理罐的清洗頻率和維護成本，相應地，使得污水處理罐的工作時間延長，污水處理量增多，污水處理能力得到了提高，適于在嚴寒地區或者寒冷季節使用。

　　權利要求書

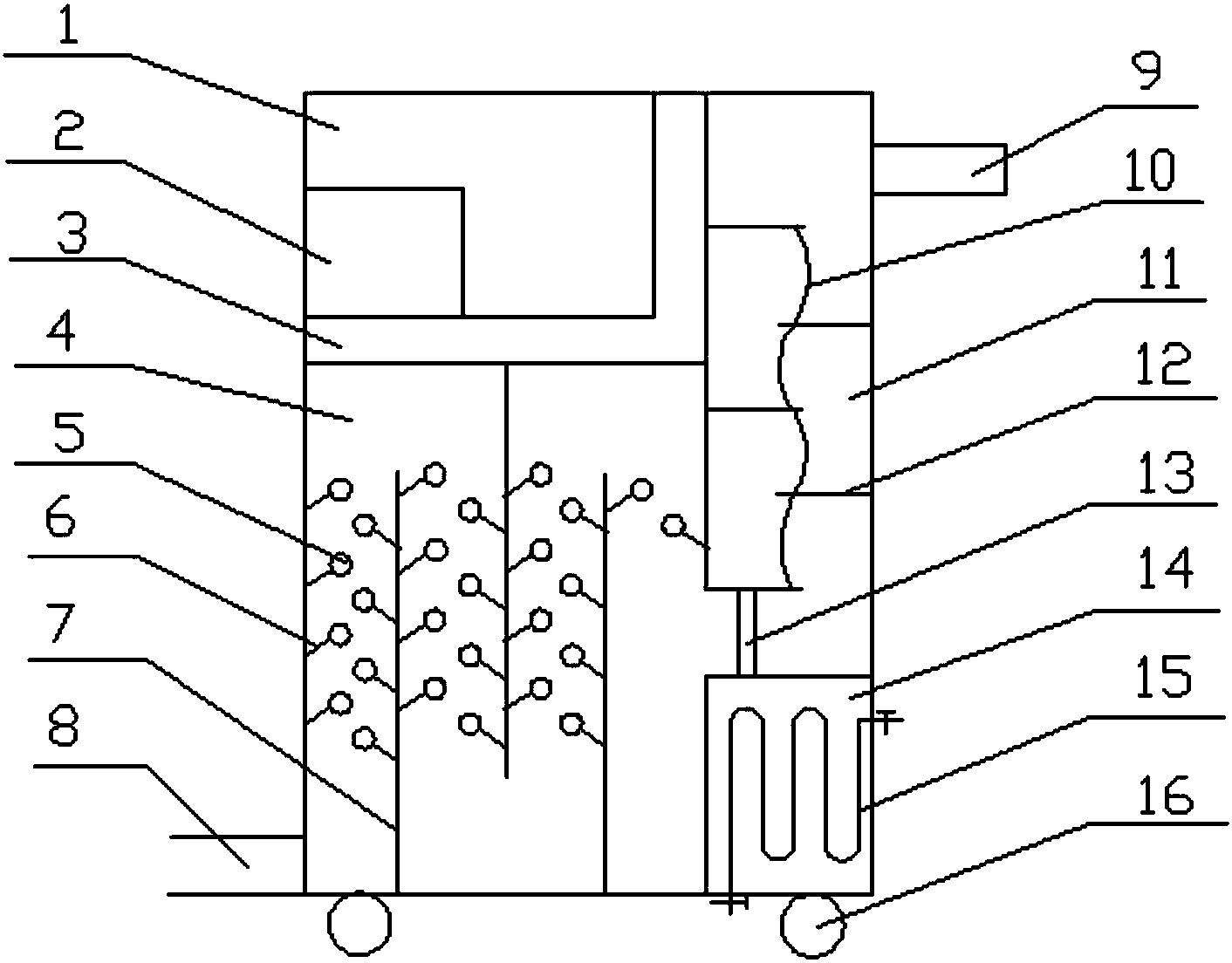

　　1.一種可加熱的生物水處理罐，其特征在于：包括罐體、上加熱室(1)、下加熱室(14)、下過濾室(4)和上過濾室(11)，所述上加熱室(1)設于下過濾室(4)的上方，下加熱室(4)設于上過濾室(11)的下方，上過濾室(11)和下過濾室(4)相互連通，上加熱室(1)和下加熱室(14)分別設于罐體的對角處，下過濾室(4)的底部連通進液管(8)，上過濾室(11)靠上部位置連通出液管(9)，下過濾室(4)內設有若干個相互交錯的豎直隔板(7)，相鄰兩隔板之間通過連接桿(6)均布固定有若干個生物過濾球(5)，下過濾室(4)和上過濾室(11)之間的過渡通道設有過濾板(13)，上過濾室(11)內設有若干個相互交錯的水平隔板(12)，相鄰兩個水平隔板(12)之間設有弧形濾網(10)，罐體的底部設有滾輪(16)。

　　2.根據權利要求1所述的可加熱的生物水處理罐，其特征在于：所述上加熱室(1)的底部和貼著上過濾室(11)的一側緊貼固定有加熱片(3)，上加熱室(1)內設有供熱裝置(2)，供熱裝置(2)連接加熱片(3)為其供熱。

　　3.根據權利要求2所述的可加熱的生物水處理罐，其特征在于：所述下加熱室(14)內設有散熱盤管(15)，散熱盤管(15)的兩端均設有控制閥。

　　4.根據權利要求1～3任一項所述的可加熱的生物水處理罐，其特征在于：所述連接桿(6)連接生物過濾球(5)的一端朝上傾斜。

　　5.根據權利要求4所述的可加熱的生物水處理罐，其特征在于：每個連接桿(6)連接一個或多個生物過濾球(5)。

　　說明書

　　一種可加熱的生物水處理罐

　　技術領域

　　本發明屬于水處理設備領域，尤其是涉及一種可加熱的生物水處理罐。

　　背景技術

　　現有的污水處理設備中，其污水過濾裝置常用的為沙石式過濾器，沙石過濾器的體積較大，且過濾器的濾芯容易阻塞板結，導致過濾效果不佳，且板結后需要用大量清水進行反沖洗，反沖洗產生的污水需要再次進行過濾，造成污水處理設備的污水處理效率不高。

　　發明內容

　　有鑒于此，本發明旨在提出一種可加熱的生物水處理罐，能解決上述技術問題。

　　為達到上述目的，本發明的技術方案是這樣實現的：

　　一種可加熱的生物水處理罐，包括罐體、上加熱室、下加熱室、下過濾室和上過濾室，所述上加熱室設于下過濾室的上方，下加熱室設于上過濾室的下方，上過濾室和下過濾室相互連通，上加熱室和下加熱室分別設于罐體的對角處，下過濾室的底部連通進液管，上過濾室靠上部位置連通出液管，下過濾室內設有若干個相互交錯的豎直隔板，相鄰兩隔板之間通過連接桿均布固定有若干個生物過濾球，下過濾室和上過濾室之間的過渡通道設有過濾板，上過濾室內設有若干個相互交錯的水平隔板，相鄰兩個水平隔板之間設有弧形濾網，罐體的底部設有滾輪。

　　進一步，所述上加熱室的底部和貼著上過濾室的一側緊貼固定有加熱片，上加熱室內設有供熱裝置，供熱裝置連接加熱片為其供熱。

　　進一步，所述下加熱室內設有散熱盤管，散熱盤管的兩端均設有控制閥。

　　進一步，所述連接桿連接生物過濾球的一端朝上傾斜。

　　進一步，每個連接桿連接一個或多個生物過濾球。

　　相對于現有技術，本發明所述的可加熱的生物水處理罐具有以下優勢：降低了污水處理罐的清洗頻率和維護成本，相應地，使得污水處理罐的工作時間延長，污水處理量增多，污水處理能力得到了提高，適于在嚴寒地區或者寒冷季節使用。
