申請日2017.09.28

　　公開(公告)日2018.02.23

　　IPC分類號C02F9/14

　　摘要

　　本發明提出了一種集成式污水處理池，其特征在于：其包括初沉池、集水池、分層生物滴濾池、反硝化濾池、除磷濾池，所述初沉池、所述集水池、所述反硝化濾池、所述除磷濾池環繞在所述分層生物滴濾池的周圍，污水依次經所述初沉池、所述集水池、所述分層生物滴濾池、所述反硝化濾池與所述除磷濾池后排放。本發明所提供的集成式污水處理池將初沉池、集水池、分層生物滴濾池、反硝化濾池、除磷濾池整合成一個整體構件，其減少了占地面積，降低了制造成本，具有很好的推廣前景。

　　權利要求書

　　1.一種集成式污水處理池，其特征在于：其包括初沉池、集水池、分層生物滴濾池、反硝化濾池、除磷濾池，所述初沉池、所述集水池、所述反硝化濾池、所述除磷濾池環繞在所述分層生物滴濾池的周圍，污水依次經所述初沉池、所述集水池、所述分層生物滴濾池、所述反硝化濾池與所述除磷濾池后排放。

　　2.如權利要求1所述的集成式污水處理池，其特征在于：所述初沉池的側壁上設有第一進水閥和第一出水閥，所述初沉池內設有豎直的約翰遜網，其中：所述第一進水閥經管道連通至所述約翰遜網的內腔，所述第一出水閥連通所述初沉池與所述集水池。

　　3.如權利要求1所述的集成式污水處理池，其特征在于：所述集水池的底部設有第一提升泵，所述第一提升泵上連接有第一提升管道，所述分層生物滴濾池內設有生物滴濾層，所述生物滴濾層的上方設有布水裝置;

　　所述第一提升管道的一端與所述提升泵連通，所述第一提升管道的另一端延伸至所述分層生物滴濾池的頂部并與所述布水裝置連通。

　　4.如權利要求1所述的集成式污水處理池，其特征在于：

　　所述分層生物滴濾池的底部設有第二提升泵，所述第二提升泵上連接有第二提升管道;

　　所述反硝化濾池內設有水平的第一隔板，所述第一隔板上穿設有若干個豎直設置的反硝化柱，所述反硝化柱的上端突出所述第一隔板的上表面，所述反硝化柱的下端與所述反硝化濾池的底部保留有間隙;

　　所述第二提升管道的一端與所述第二提升泵連通，所述提升管道的另一端穿過所述第一隔板并延伸至所述反硝化濾池的底部。

　　5.如權利要求4所述的集成式污水處理池，其特征在于：

　　所述反硝化柱為上下開口的管狀結構，其內填充有反硝化填料。

　　6.如權利要求4所述的集成式污水處理池，其特征在于：

　　所述反硝化濾池的側壁上設有第二出水閥，所述第二出水閥高出所述第一隔板的上表面，所述第二出水閥連通所述反硝化濾池和所述除磷濾池;

　　所述除磷濾池內設有水平的第二隔板，所述第二隔板上穿設有豎直設置的除磷濾筒，所述除磷濾筒的上端突出所述第二隔板的上表面，所述除磷濾筒的下端與所述除磷濾池的底部保持有間隙，所述除磷濾池的側壁上設有第三出水閥，所述第三出水閥高出所述第二隔板的上表面;

　　所述第二隔板上穿設有通孔，所述第二隔板的上表面連接有豎直的擋板，所述擋板的左右兩側與所述除磷濾池的側壁緊密連接，所述通孔位于所述擋板的一側，所述除磷濾筒與所述第三出水閥位于所述擋板的另一側;

　　所述第二出水閥位于所述通孔的正上方，所述擋板的上端高于所述第二出水閥及所述第三出水閥。

　　7.如權利要求6所述的集成式污水處理池，其特征在于：所述除磷濾筒為上下開口的筒狀結構，其內設有層疊的格珊板，相鄰格珊板之間填充有除磷填料。

　　說明書

　　一種集成式污水處理池

　　技術領域

　　本發明涉及污水處理領域，具體涉及一種集成式污水處理池。

　　背景技術

　　污水處理是環境工程的主要任務，相關處理工藝有很多，國內外一般都采用生化方法處理生活污水，因為污水的可生化性強。采用生化處理方法的污水處理系統一般包括初沉池、分層生物滴濾池等組件，但是由于這些組件為分散式結構，致使整個污水處理系統占地面積大，制造成本高，難以推廣使用。

　　發明內容

　　為解決上述技術問題，本發明提出了一種集成式污水處理池，其具體技術方案如下：

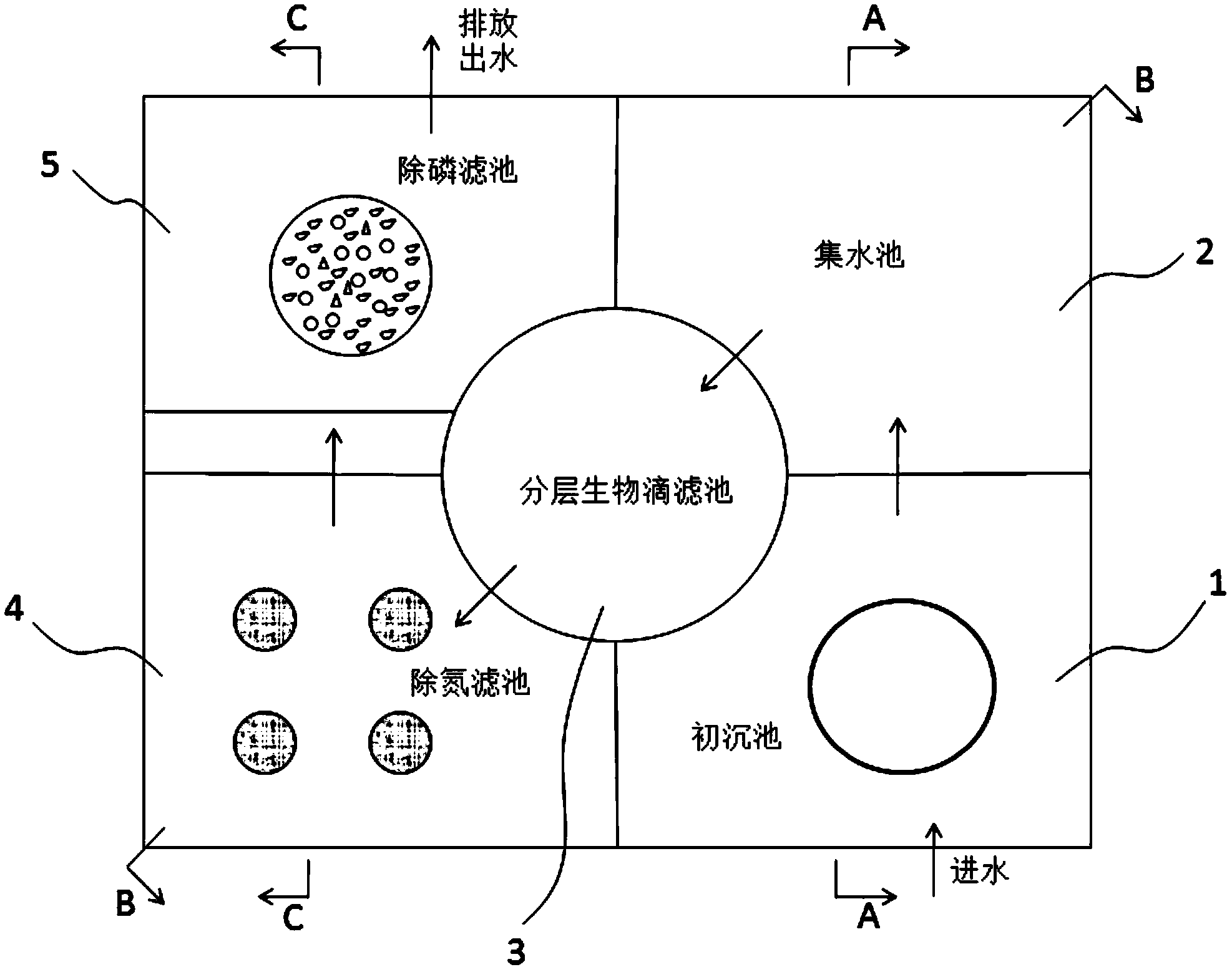

　　一種集成式污水處理池，其包括初沉池、集水池、分層生物滴濾池、反硝化濾池、除磷濾池，所述初沉池、所述集水池、所述反硝化濾池、所述除磷濾池環繞在所述分層生物滴濾池的周圍，污水依次經所述初沉池、所述集水池、所述分層生物滴濾池、所述反硝化濾池與所述除磷濾池后排放。

　　作為本發明的進一步改進，所述初沉池的側壁上設有第一進水閥和第一出水閥，所述初沉池內設有豎直的約翰遜網，其中：所述第一進水閥經管道連通至所述約翰遜網的內腔，所述第一出水閥連通所述初沉池與所述集水池。

　　作為本發明的進一步改進，所述集水池的底部設有第一提升泵，所述第一提升泵上連接有第一提升管道，所述分層生物滴濾池內設有生物滴濾層，所述生物滴濾層的上方設有布水裝置;所述第一提升管道的一端與所述提升泵連通，所述第一提升管道的另一端延伸至所述分層生物滴濾池的頂部并與所述布水裝置連通。

　　作為本發明的進一步改進，所述分層生物滴濾池的底部設有第二提升泵，所述第二提升泵上連接有第二提升管道;所述反硝化濾池內設有水平的第一隔板，所述第一隔板上穿設有若干個豎直設置的反硝化柱，所述反硝化柱的上端突出所述第一隔板的上表面，所述反硝化柱的下端與所述反硝化濾池的底部保留有間隙;所述第二提升管道的一端與所述第二提升泵連通，所述提升管道的另一端穿過所述第一隔板并延伸至所述反硝化濾池的底部。

　　作為本發明的進一步改進，所述反硝化柱為上下開口的管狀結構，其內填充有反硝化填料。

　　作為本發明的進一步改進，所述反硝化濾池的側壁上設有第二出水閥，所述第二出水閥高出所述第一隔板的上表面，所述第二出水閥連通所述反硝化濾池和所述除磷濾池;所述除磷濾池內設有水平的第二隔板，所述第二隔板上穿設有豎直設置的除磷濾筒，所述除磷濾筒的上端突出所述第二隔板的上表面，所述除磷濾筒的下端與所述除磷濾池的底部保持有間隙，所述除磷濾池的側壁上設有第三出水閥，所述第三出水閥高出所述第二隔板的上表面;所述第二隔板上穿設有通孔，所述第二隔板的上表面連接有豎直的擋板，所述擋板的左右兩側與所述除磷濾池的側壁緊密連接，所述通孔位于所述擋板的一側，所述除磷濾筒與所述第三出水閥位于所述擋板的另一側;所述第二出水閥位于所述通孔的正上方，所述擋板的上端高于所述第二出水閥及所述第三出水閥。

　　作為本發明的進一步改進，所述除磷濾筒為上下開口的筒狀結構，其內設有層疊的格珊板，相鄰格珊板之間填充有除磷填料。

　　可見，與現有技術相比，本發明所提供的集成式污水處理池將初沉池、集水池、分層生物滴濾池、反硝化濾池、除磷濾池整合成一個整體構件，其減少了占地面積，降低了制造成本，具有很好的推廣前景。
