申請日2017.09.28

　　公開(公告)日2018.02.13

　　IPC分類號C02F9/02

　　摘要

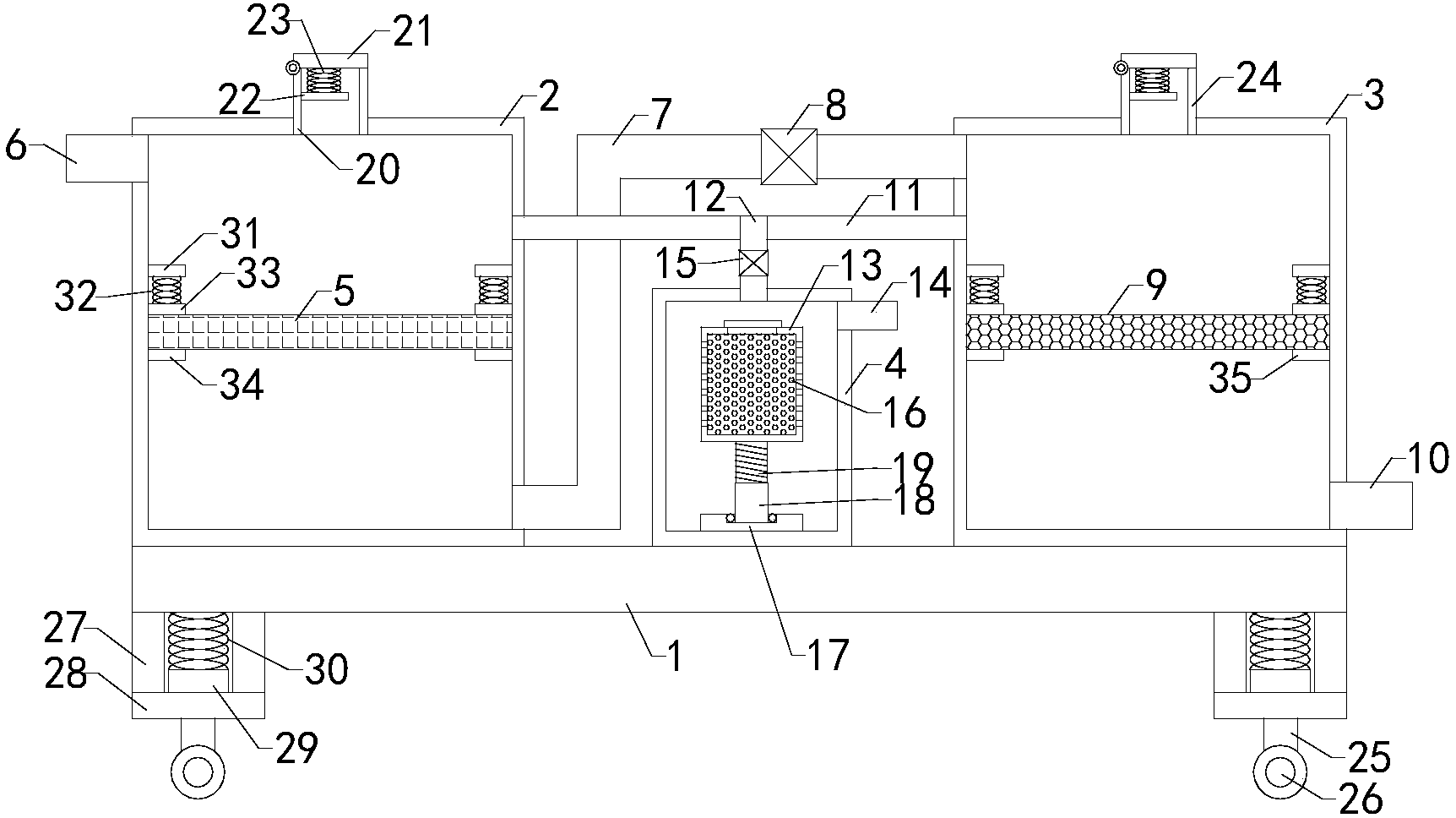

　　本發明涉及污水處理裝置的技術領域，特別是涉及一種家用生活污水處理裝置，其提高使用可靠性并同時對異味進行更好的處理配合;包括底板、第一工作箱、第二工作箱和除味箱，第一工作箱、第二工作箱和除味箱均安裝在底板上，第一工作箱的內部設置有第一工作腔，并在第一工作腔內橫向設置有篩網，將第一工作腔隔成左上腔室和左下腔室，第二工作箱的內部設置有第二工作腔，并在第二工作腔內設置有活性炭過濾板，將第二工作腔隔成右上腔室和右下腔室;還包括通氣管、輸出管和放置盒，除味箱的內部設置有除味腔，除味箱的前側壁上設置有取放口，取放口處設置有擋板，放置盒內設置有活性炭顆粒。

　　權利要求書

　　1.一種家用生活污水處理裝置，其特征在于，包括底板、第一工作箱、第二工作箱和除味箱，所述第一工作箱、第二工作箱和除味箱均安裝在底板上，第一工作箱的內部設置有第一工作腔，并在第一工作腔內橫向設置有篩網，將第一工作腔隔成左上腔室和左下腔室，第一工作箱側壁上設置有進水管和連通管，進水管與左上腔室連通，連通管的輸入端與左下腔室連通，并在連通管上設置有控制泵，第二工作箱的內部設置有第二工作腔，并在第二工作腔內設置有活性炭過濾板，將第二工作腔隔成右上腔室和右下腔室，連通管的輸出端與右上腔室連通，第二工作箱側壁上設置有出水管，出水管的輸入端與右下腔室連通，所述第一工作箱和第二工作箱的前側面上均設置有清理口，并在清理口處設置有擋門;還包括通氣管、輸出管和放置盒，所述除味箱的內部設置有除味腔，除味箱的前側壁上設置有取放口，并在取放口處設置有擋板，除味箱的側壁上設置有出氣管，所述通氣管的兩端分別與第一工作箱的左上腔室和第二工作箱的右上腔室連通，輸出管的輸入端與通氣管的輸出端連通，輸出管的輸出端與除味腔內部相通，并在輸出管上設置有風機，所述放置盒放置在除味腔內，放置盒的側壁上設置有多組通孔，并在放置盒內設置有活性炭顆粒。

　　2.如權利要求1所述的家用生活污水處理裝置，其特征在于，所述除味腔內設置有連接板、螺紋管和螺紋桿，所述連接板底端與除味腔內底壁連接，連接板頂端設置有放置槽，并在放置槽內設置有滾珠軸承，所述螺紋管底端插入至滾珠軸承內，螺紋桿底端插入并螺裝至螺紋管頂端內部，螺紋桿頂端與放置盒底端連接。

　　3.如權利要求2所述的家用生活污水處理裝置，其特征在于，還包括第一泄壓管、第一頂蓋、第一泄壓板和第一泄壓彈簧，所述第一泄壓管底端與第一工作箱頂端連接，并且第一泄壓管的輸入端與左上腔室相通，第一頂蓋可旋轉安裝在第一泄壓管的頂部輸出端，第一泄壓板側端與第一泄壓管內側壁連接，第一泄壓彈簧底端與第一泄壓板頂端連接，第一泄壓彈簧頂端與第一頂蓋底端連接。

　　4.如權利要求3所述的家用生活污水處理裝置，其特征在于，還包括第二泄壓管、第二頂蓋、第二泄壓板和第二泄壓彈簧，所述第二泄壓管底端與第二工作箱頂端連接，并且第二泄壓管的輸入端與右上腔室相通，第二頂蓋可旋轉安裝在第二泄壓管的頂部輸出端，第二泄壓板側端與第二泄壓管內側壁連接，第二泄壓彈簧底端與第二泄壓板頂端連接，第二泄壓彈簧頂端與第二頂蓋底端連接。

　　5.如權利要求4所述的家用生活污水處理裝置，其特征在于，還包括四組支腿和四組滾輪，所述四組支腿頂端分別與底板底端左前側、右前側、左后側和右后側連接，四組滾輪分別安裝在四組支腿的下方。

　　6.如權利要求5所述的家用生活污水處理裝置，其特征在于，還包括四組左側板、四組右側板、四組下側板、四組限位板和四組連接彈簧，所述四組左側板和四組右側板頂端均與底板底端連接，左側板和右側板底端分別與下側板頂端左側和右側連接，所述下側板中部設置有通孔，所述支腿的頂端穿過所述通孔與限位板底端連接，四組連接彈簧頂端分別與底板底端左前側、右前側、左后側和右后側連接，連接彈簧底端與限位板頂端連接。

　　7.如權利要求6所述的家用生活污水處理裝置，其特征在于，所述第一工作腔內設置有第一左限位板、第一左彈簧、第一左壓板、第一左托板、第一右限位板、第一右彈簧、第一右壓板和第一右托板，所述第一左限位板和第一左托板左端均與第一工作腔內左側壁連接，第一左彈簧頂端與第一左限位板底端連接，第一左彈簧底端與第一左壓板頂端連接，所述第一右限位板和第一右托板右端均與第一工作腔內右側壁連接，第一右彈簧頂端與第一右限位板底端連接，第一右彈簧底端與第一右壓板頂端連接，所述篩網左端卡裝在第一左壓板和第一左托板之間，篩網右端卡裝在第一右壓板和第一右托板之間。

　　8.如權利要求7所述的家用生活污水處理裝置，其特征在于，所述第二工作腔內設置有第二左限位板、第二左彈簧、第二左壓板、第二左托板、第二右限位板、第二右彈簧、第二右壓板和第二右托板，所述第二左限位板和第二左托板左端均與第二工作腔內左側壁連接，第二左彈簧頂端與第二左限位板底端連接，第二左彈簧底端與第二左壓板頂端連接，所述第二右限位板和第二右托板右端均與第二工作腔內右側壁連接，第二右彈簧頂端與第二右限位板底端連接，第二右彈簧底端與第二右壓板頂端連接，所述活性炭過濾板左端卡裝在第二左壓板和第二左托板之間，活性炭過濾板右端卡裝在第二右壓板和第二右托板之間。

　　說明書

　　家用生活污水處理裝置

　　技術領域

　　本發明涉及污水處理裝置的技術領域，特別是涉及一種家用生活污水處理裝置。

　　背景技術

　　眾所周知，家用生活污水處理裝置是眾多污水處理裝置中的一種，其主要在家庭進行使用，因此較為簡易和小型化，尤其是在別墅區域中得到廣泛的使用;現有的家用生活污水處理裝置包括主體，主體的內部設置有工作腔，主體側壁上設置有進水管和出水管，工作腔內橫向設置有篩網，將工作腔隔成上腔室和下腔室，進水管與上腔室相通，出水管與下腔室相通，主體前側面上設置有清理口，并在清理口處設置有擋門;這種家用生活污水處理裝置使用時將污水自進水管放入，通過篩網篩除后通過出水管放出即可;其使用中發現，其過濾處理效果較差，使用可靠性較低;并且其經常出現異味。

　　發明內容

　　為解決上述技術問題，本發明提供一種提高使用可靠性并同時對異味進行更好的處理配合的家用生活污水處理裝置。

　　本發明的家用生活污水處理裝置，包括底板、第一工作箱、第二工作箱和除味箱，所述第一工作箱、第二工作箱和除味箱均安裝在底板上，第一工作箱的內部設置有第一工作腔，并在第一工作腔內橫向設置有篩網，將第一工作腔隔成左上腔室和左下腔室，第一工作箱側壁上設置有進水管和連通管，進水管與左上腔室連通，連通管的輸入端與左下腔室連通，并在連通管上設置有控制泵，第二工作箱的內部設置有第二工作腔，并在第二工作腔內設置有活性炭過濾板，將第二工作腔隔成右上腔室和右下腔室，連通管的輸出端與右上腔室連通，第二工作箱側壁上設置有出水管，出水管的輸入端與右下腔室連通，所述第一工作箱和第二工作箱的前側面上均設置有清理口，并在清理口處設置有擋門;還包括通氣管、輸出管和放置盒，所述除味箱的內部設置有除味腔，除味箱的前側壁上設置有取放口，并在取放口處設置有擋板，除味箱的側壁上設置有出氣管，所述通氣管的兩端分別與第一工作箱的左上腔室和第二工作箱的右上腔室連通，輸出管的輸入端與通氣管的輸出端連通，輸出管的輸出端與除味腔內部相通，并在輸出管上設置有風機，所述放置盒放置在除味腔內，放置盒的側壁上設置有多組通孔，并在放置盒內設置有活性炭顆粒。

　　本發明的家用生活污水處理裝置，所述除味腔內設置有連接板、螺紋管和螺紋桿，所述連接板底端與除味腔內底壁連接，連接板頂端設置有放置槽，并在放置槽內設置有滾珠軸承，所述螺紋管底端插入至滾珠軸承內，螺紋桿底端插入并螺裝至螺紋管頂端內部，螺紋桿頂端與放置盒底端連接。

　　本發明的家用生活污水處理裝置，還包括第一泄壓管、第一頂蓋、第一泄壓板和第一泄壓彈簧，所述第一泄壓管底端與第一工作箱頂端連接，并且第一泄壓管的輸入端與左上腔室相通，第一頂蓋可旋轉安裝在第一泄壓管的頂部輸出端，第一泄壓板側端與第一泄壓管內側壁連接，第一泄壓彈簧底端與第一泄壓板頂端連接，第一泄壓彈簧頂端與第一頂蓋底端連接。

　　本發明的家用生活污水處理裝置，還包括第二泄壓管、第二頂蓋、第二泄壓板和第二泄壓彈簧，所述第二泄壓管底端與第二工作箱頂端連接，并且第二泄壓管的輸入端與右上腔室相通，第二頂蓋可旋轉安裝在第二泄壓管的頂部輸出端，第二泄壓板側端與第二泄壓管內側壁連接，第二泄壓彈簧底端與第二泄壓板頂端連接，第二泄壓彈簧頂端與第二頂蓋底端連接。

　　本發明的家用生活污水處理裝置，還包括四組支腿和四組滾輪，所述四組支腿頂端分別與底板底端左前側、右前側、左后側和右后側連接，四組滾輪分別安裝在四組支腿的下方。

　　本發明的家用生活污水處理裝置，還包括四組左側板、四組右側板、四組下側板、四組限位板和四組連接彈簧，所述四組左側板和四組右側板頂端均與底板底端連接，左側板和右側板底端分別與下側板頂端左側和右側連接，所述下側板中部設置有通孔，所述支腿的頂端穿過所述通孔與限位板底端連接，四組連接彈簧頂端分別與底板底端左前側、右前側、左后側和右后側連接，連接彈簧底端與限位板頂端連接。

　　本發明的家用生活污水處理裝置，所述第一工作腔內設置有第一左限位板、第一左彈簧、第一左壓板、第一左托板、第一右限位板、第一右彈簧、第一右壓板和第一右托板，所述第一左限位板和第一左托板左端均與第一工作腔內左側壁連接，第一左彈簧頂端與第一左限位板底端連接，第一左彈簧底端與第一左壓板頂端連接，所述第一右限位板和第一右托板右端均與第一工作腔內右側壁連接，第一右彈簧頂端與第一右限位板底端連接，第一右彈簧底端與第一右壓板頂端連接，所述篩網左端卡裝在第一左壓板和第一左托板之間，篩網右端卡裝在第一右壓板和第一右托板之間。

　　本發明的家用生活污水處理裝置，所述第二工作腔內設置有第二左限位板、第二左彈簧、第二左壓板、第二左托板、第二右限位板、第二右彈簧、第二右壓板和第二右托板，所述第二左限位板和第二左托板左端均與第二工作腔內左側壁連接，第二左彈簧頂端與第二左限位板底端連接，第二左彈簧底端與第二左壓板頂端連接，所述第二右限位板和第二右托板右端均與第二工作腔內右側壁連接，第二右彈簧頂端與第二右限位板底端連接，第二右彈簧底端與第二右壓板頂端連接，所述活性炭過濾板左端卡裝在第二左壓板和第二左托板之間，活性炭過濾板右端卡裝在第二右壓板和第二右托板之間。

　　與現有技術相比本發明的有益效果為：通過上述設置，可以通過除味箱內活性炭顆粒的設計達到對第一工作腔和第二工作腔內異味的去除配合;并且通過篩網和活性炭過濾板的設計達到更好的污水處理效果，提高使用可靠性。
