申請日2017.09.28

　　公開(公告)日2018.01.05

　　IPC分類號B01D21/02; B01D21/34; C02F3/02

　　摘要

　　本發明涉及硝化污泥分離技術領域，具體地說是一種硝化污泥泥水預分離裝置，其設有泥水預分離箱，特征在于所述的泥水預分離箱的上方側壁上設有與泥水預分離箱相連通的進水管，進水管上設有進水閥，泥水預分離箱的下方側壁上設有與泥水預分離箱相連通的出泥管，出泥管上設有出泥閥，泥水預分離箱的底端設有與泥水預分離箱相連通的排空管，排空管上設有排空閥，將該預分離裝置的進水管與硝化池系統的超濾循環回流管相連通，出泥管與污泥池相連通，排空管與硝化池相連通，通過增加該預分離裝置初步對硝化池內的泥水進行靜置分離泥水進而提高出泥效率，脫泥效果理想，具有結構簡單、使用方便、脫泥效率高、脫泥效果好等優點。

　　權利要求書

　　1.一種硝化污泥泥水預分離裝置，設有泥水預分離箱，其特征在于所述的泥水預分離箱的上方側壁上設有與泥水預分離箱相連通的進水管，進水管上設有進水閥，泥水預分離箱的下方側壁上設有與泥水預分離箱相連通的出泥管，出泥管上設有出泥閥，泥水預分離箱的底端設有與泥水預分離箱相連通的排空管，排空管上設有排空閥，將該預分離裝置的進水管與硝化池系統的超濾循環回流管相連通，出泥管與污泥池相連通，排空管與硝化池相連通，通過增加該預分離裝置初步對硝化池內的泥水進行靜置分離泥水進而提高出泥效率，脫泥效果理想。

　　2.根據權利要求1所述的一種硝化污泥泥水預分離裝置，其特征在于所述的泥水分離箱的頂部設有液位探頭，液位探頭通過浮球閥實現控制，浮球閥的球體伸進箱體內部，浮球閥的閥體與進水管相連接，可通過浮球閥控制進水管內的自動進水功能。

　　3.根據權利要求1所述的一種硝化污泥泥水預分離裝置，其特征在于所述的泥水預分離箱的側部上設有內置的觀察窗口。

　　4.根據權利要求1所述的一種硝化污泥泥水預分離裝置，其特征在于所述的泥水預分離箱的側壁上方設有溢滿回流管，溢滿回流管的一端與泥水預分離箱的側壁相連通，另一端伸進硝化池內。

　　5.據權利要求3所述的一種硝化污泥泥水預分離裝置，其特征在于所述的觀察窗口側面設有刻度標記。

　　說明書

　　硝化污泥泥水預分離裝置

　　技術領域

　　本發明涉及硝化污泥分離技術領域，具體地說是一種結構簡單、使用方便、脫泥效率高、脫泥效果好的硝化污泥泥水預分離裝置。

　　背景技術

　　眾所周知，現有硝化污泥處理工藝為根據硝化污泥濃度將硝化池泥水混合物排放到污泥池。再經污泥泵和PAM絮凝劑混合通過脫泥機將泥脫出，清液流向上清液池，再通過回流泵回流到硝化池，從而達到降低硝化污泥濃度的效果，但是，現有技術工藝存在以下缺點與不足：由于硝化池污泥濃度一般控制在10%-15%左右，因此未通過一定時間的靜置而立即脫出的污泥含水率偏高，從而影響脫泥效果和造成PAM絮凝劑的浪費;由于硝化污泥放置一段時間會發生沉降，因此當污泥池中硝化污泥靜置一段時間后，一部分含有氣體的污泥會上浮，另一部分則會下降，中間就形成了清液層，從而當脫泥作業中污泥泵泵到清液層時，脫泥機就要停止運行，污泥泵將清液層直接泵到上清液池，此期間間隔時間較長(現階段約為2個小時左右)，直接影響脫泥效率;如果靜置時間不夠，污泥池中的硝化污泥沉降正在進行，此期間脫泥時會因為污泥濃度不均，影響PAM絮凝劑的混合比例，從而造成脫出的污泥含水率過高或過低，含水率過高影響衛生填埋，含水率過低則容易導致脫泥機堵塞。

　　發明內容

　　本發明的目的是解決上述現有技術的不足，提供一種結構簡單、使用方便、脫泥效率高、脫泥效果好的硝化污泥泥水預分離裝置。

　　本發明解決其技術問題所采用的技術方案是：

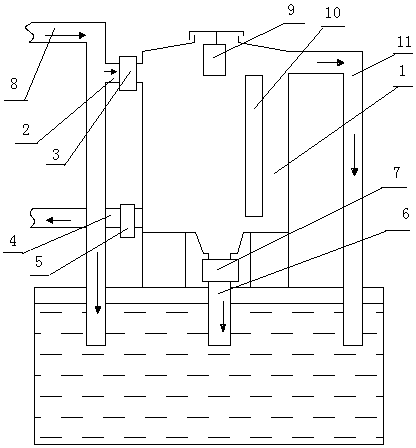

　　一種硝化污泥泥水預分離裝置，設有泥水預分離箱，其特征在于所述的泥水預分離箱的上方側壁上設有與泥水預分離箱相連通的進水管，進水管上設有進水閥，泥水預分離箱的下方側壁上設有與泥水預分離箱相連通的出泥管，出泥管上設有出泥閥，泥水預分離箱的底端設有與泥水預分離箱相連通的排空管，排空管上設有排空閥，將該預分離裝置的進水管與硝化池系統的超濾循環回流管相連通，出泥管與污泥池相連通，排空管與硝化池相連通，通過增加該預分離裝置初步對硝化池內的泥水進行靜置分離泥水進而提高出泥效率，脫泥效果理想。

　　本發明所述的泥水分離箱的頂部設有液位探頭，液位探頭通過浮球閥實現控制，浮球閥的球體伸進箱體內部，浮球閥的閥體與進水管相連接，可通過浮球閥控制進水管內的自動進水功能。

　　本發明所述的泥水預分離箱的側部上設有內置的觀察窗口，通過內置的觀察窗口觀測泥水分層情況，同時觀察窗口內置，防止外側觀測的分層情況與實際情況不符。

　　本發明所述的泥水預分離箱的側壁上方設有溢滿回流管，溢滿回流管的一端與泥水預分離箱的側壁相連通，另一端伸進硝化池內，防止進入泥水過多對設備產生沖擊循壞，起到輔助排水的作用。

　　本發明所述的觀察窗口側面設有刻度標記，通過刻度標記直觀看出泥水分層情況，進而快速決定下一步的時間，節約工作時間。

　　本發明由于所述的泥水預分離箱的上方側壁上設有與泥水預分離箱相連通的進水管，進水管上設有進水閥，泥水預分離箱的下方側壁上設有與泥水預分離箱相連通的出泥管，出泥管上設有出泥閥，泥水預分離箱的底端設有與泥水預分離箱相連通的排空管，排空管上設有排空閥，將該預分離裝置的進水管與硝化池系統的超濾循環回流管相連通，出泥管與污泥池相連通，排空管與硝化池相連通，通過增加該預分離裝置初步對硝化池內的泥水進行靜置分離泥水進而提高出泥效率，脫泥效果理想，所述的泥水分離箱的頂部設有液位探頭，液位探頭通過浮球閥實現控制，浮球閥的球體伸進箱體內部，浮球閥的閥體與進水管相連接，可通過浮球閥控制進水管內的自動進水功能，所述的泥水預分離箱的側部上設有內置的觀察窗口，通過內置的觀察窗口觀測泥水分層情況，同時觀察窗口內置，防止外側觀測的分層情況與實際情況不符，所述的泥水預分離箱的側壁上方設有溢滿回流管，溢滿回流管的一端與泥水預分離箱的側壁相連通，另一端伸進硝化池內，防止進入泥水過多對設備產生沖擊循壞，起到輔助排水的作用，所述的觀察窗口側面設有刻度標記，通過刻度標記直觀看出泥水分層情況，進而快速決定下一步的時間，節約工作時間，具有結構簡單、使用方便、脫泥效率高、脫泥效果好等優點。
