申請日2017.09.28

　　公開(公告)日2018.01.05

　　IPC分類號C02F1/40

　　摘要

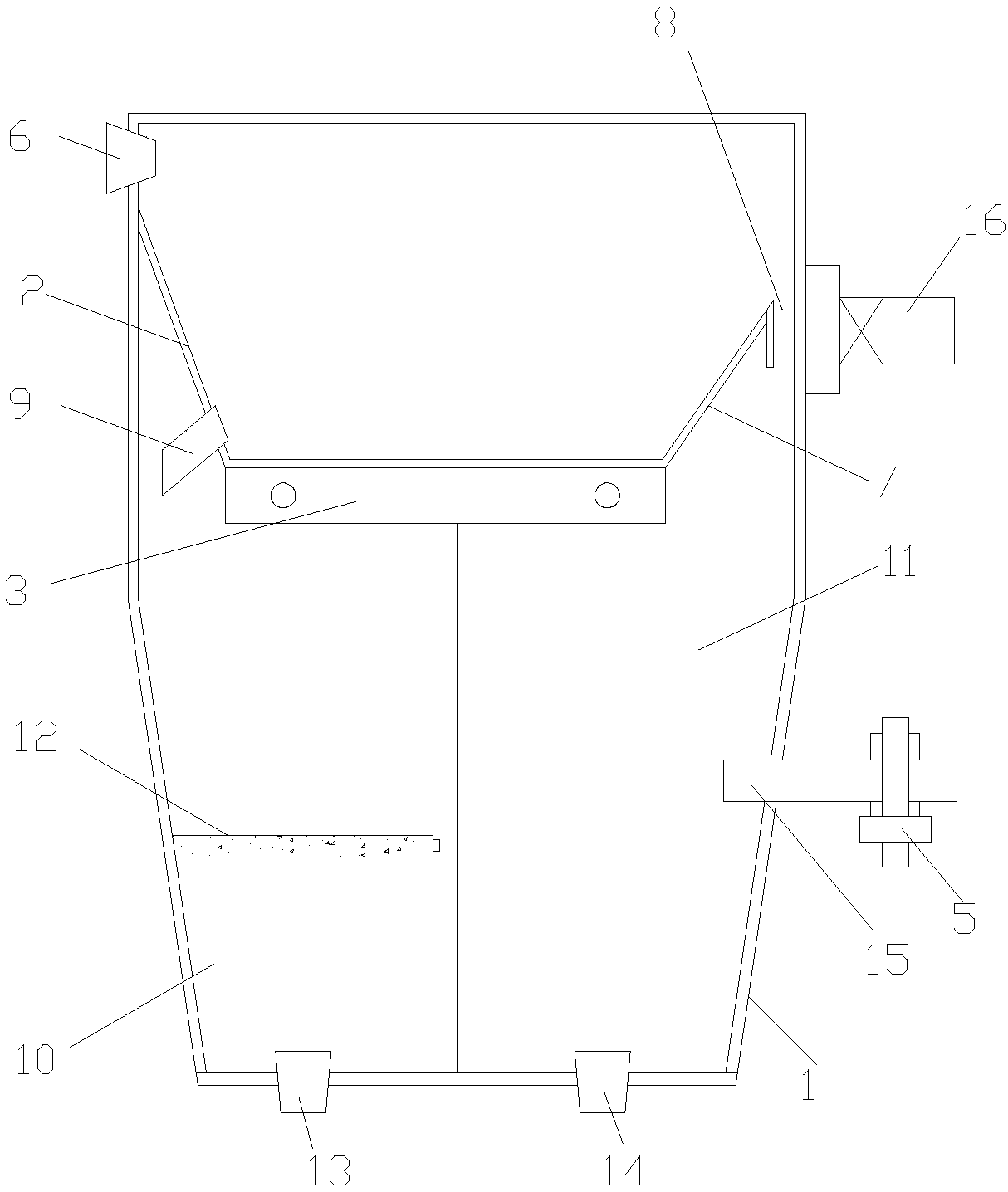

　　本發明一種油水處理箱，包括箱體、分離層、加熱器、分離膜、電磁閥;分離層設置于所述箱體內;分離層將箱體的內腔分隔成上側的分離腔和下側的處理腔;分離腔上設有進水口;分離腔還至少設有一個上揚的溢流面;在溢流面的頂部設有與處理腔連通的流道口;流道口不高于進水口;所述分離層的底部設有出水口;所述出水口不高于流道口;分離層的底壁內設有所述加熱器;所述處理腔被分隔成第一腔和第二腔;所述出水口通往第一腔;流道口通往第二腔;在第一腔內還設有隔斷上、下兩個區域所述分離膜;在分離膜下側的第一腔上還設有第一排水口;所述第二腔的底部設有第二排水口;在第二腔內還設有高于第二排水口的排油管;所述排油管上內設有所述電磁閥。

　　權利要求書

　　1.一種油水處理箱，其特征在于：包括箱體、分離層、加熱器、分離膜、電磁閥;分離層設置于所述箱體內;分離層將箱體的內腔分隔成上側的分離腔和下側的處理腔;分離腔上設有進水口;分離腔還至少設有一個上揚的溢流面;在溢流面的頂部設有與處理腔連通的流道口;所述流道口不高于進水口;所述分離層的底部設有出水口;所述出水口不高于流道口;所述分離層的底壁內設有所述加熱器;所述處理腔被分隔成第一腔和第二腔;所述出水口通往第一腔;流道口通往第二腔;在第一腔內還設有隔斷上、下兩個區域所述分離膜;在分離膜下側的第一腔上還設有第一排水口;所述第二腔的底部設有第二排水口;在第二腔內還設有高于第二排水口的排油管;所述排油管上內設有所述電磁閥。

　　2.根據權利要求1所述的一種油水處理箱，其特征在于：所述分離層為碗狀的回轉結構;碗狀的回轉結構形成了所述溢流面;所述溢流面的上沿與分離腔的內壁之間設有所述流道口。

　　3.根據權利要求1或2所述的一種油水處理箱，其特征在于：所述流道口對應的箱體外壁上還設有熱風機。

　　4.根據權利要求3所述的一種油水處理箱，其特征在于：所述分離膜為親水疏油性膜，所述分離膜選用聚乙烯吡咯烷酮材料。

　　說明書

　　一種油水處理箱

　　技術領域

　　本發明涉及污水處理裝置領域，特別是涉及一種油水處理箱。

　　背景技術

　　含油污水主要來源于工業生產和人類生活。工業生產產生了大量的含油污水：如石油開采、加工、提煉和運輸過程中產生的污水，機械制造中的軋鋼水、冷卻潤滑液，運輸工業中的機車污水、鐵路洗油罐污水，以及洗毛廠的洗毛污水等，其共同特點是成分復雜。生活含油污水主要來源于食堂、飯店，相比工業含油污水，量比較少。對于含油污水的處理，首先應考慮盡量回收其中的油，以便重復或循環使用，然后再根據其來源及油污的狀態、成分，采取適當?shù)奶幚矸椒�，使之達到國家排放標準。

　　發明內容

　　本發明主要解決的技術問題是提供一種油水處理箱，解決了油水處理過程中分離效果不理想，無法根據混合液的特性進行分類處理的問題。

　　為解決上述技術問題，本發明采用的一個技術方案是提供一種油水處理箱，包括箱體、分離層、加熱器、分離膜、電磁閥;分離層設置于所述箱體內;分離層將箱體的內腔分隔成上側的分離腔和下側的處理腔;分離腔上設有進水口;分離腔還至少設有一個上揚的溢流面;在溢流面的頂部設有與處理腔連通的流道口;所述流道口不高于進水口;所述分離層的底部設有出水口;所述出水口不高于流道口;所述分離層的底壁內設有所述加熱器;所述處理腔被分隔成第一腔和第二腔;所述出水口通往第一腔;流道口通往第二腔;在第一腔內還設有隔斷上、下兩個區域所述分離膜;在分離膜下側的第一腔上還設有第一排水口;所述第二腔的底部設有第二排水口;在第二腔內還設有高于第二排水口的排油管;所述排油管上內設有所述電磁閥。

　　優選的是，所述分離層為碗狀的回轉結構;碗狀的回轉結構形成了所述溢流面;所述溢流面的上沿與分離腔的內壁之間設有所述流道口。

　　優選的是，所述流道口對應的箱體外壁上還設有熱風機。

　　優選的是，所述分離膜為親水疏油性膜，所述分離膜選用聚乙烯吡咯烷酮材料。

　　本發明的有益效果是：提供一種油水處理箱，經過多層處理，將混合污水中的污油和污水分離開。其適用于高含油濃度的污水以及密度與水接近的重油和渣油的處理，非常適宜于污水處理領域，尤其是含油污水處理領域的推廣使用，能夠同時獲得經濟、環境等多方面的收益。
