申請日2017.09.28
公開(公告)日2017.12.22
IPC分類號A01K63/00; A01K63/04; C02F9/14; C02F103/20
摘要
本發明公開了流水養殖廢水循環再利用系統，屬于養殖技術領域;所要解決的技術問題是提供了一種循環流水養殖廢水循環再利用系統;解決該技術問題采用的技術方案為：流水養殖廢水循環再利用系統，按照水流方向依次設置有主養池，生物凈化池，水池之間通過溝渠相連，生物凈化池內設置有凈水養殖物，生物凈化池底部設置有排污管道，廢水通過生物凈化池時，污物沉降在底部進入排污管道，漂浮物被凈水養殖物吸附，處理后的廢水再次進入主養池進行循環;本發明可廣泛應用于養殖領域。
權利要求書

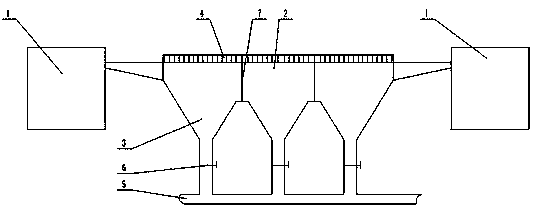

1.流水養殖廢水循環再利用系統，其特征在于：按照水流方向依次設置有主養池(1)，生物凈化池(2)，水池之間通過溝渠相連，生物凈化池(2)內設置有凈水養殖物(4)，生物凈化池(2)底部設置有排污管道(5);
生物凈化池(2)底部為有多個錐形漏斗狀結構(3)，所述錐形漏斗狀結構(3)底部設置有支管道，所述支管道與排污管道(5)相連。
2.根據權利要求1所述的流水養殖廢水循環再利用系統，其特征在于：所述的主養池(1)與生物凈化池(2)之間通過網片相隔。
3.根據權利要求1所述的流水養殖廢水循環再利用系統，其特征在于：所述的支管道上設置有閥門(6)。
4.根據權利要求1所述的流水養殖廢水循環再利用系統，其特征在于：所述的多個錐形漏斗狀結構(3)之間設置有篩網。
說明書
流水養殖廢水循環再利用系統
技術領域
本發明流水養殖廢水循環再利用系統，屬于養殖技術領域。
背景技術
現有的養魚方式多為粗放式的，如池塘、開放式流水池和網箱等，這些養魚方式對環境和資源的依賴程度大，并且對環境會造成一定程度的污染，。
發明內容
本發明克服了現有技術存在的不足，提供了一種循環流水養殖廢水循環再利用系統。
為了解決上述技術問題，本發明采用的技術方案為：流水養殖廢水循環再利用系統，按照水流方向依次設置有主養池，生物凈化池，水池之間通過溝渠相連，生物凈化池內設置有凈水養殖物，生物凈化池底部設置有排污管道。
所述的主養池與生物凈化池之間通過網片相隔。
所述的生物凈化池底部為有多個錐形漏斗狀結構，所述錐形漏斗狀結構底部設置有支管道，所述支管道與排污管道相連。
所述的支管道設置有閥門。
所述的多個錐形漏斗狀結構之間設置有篩網。
本發明與現有技術相比具有以下有益效果。
1、循環水池封閉養殖，養殖成本較低，易于操作。
2、通過在生物凈化池中設置凈水養殖物，在生物凈化池底部設置錐形漏斗狀結構，污泥在流水的作用下自然的向斗中心聚集，不需要人工收集，底部設置有支管道與排污管道相連，支管道上設置有閥門，可以定期的對污泥進行清理，凈水養殖物可以吸附廢水中的漂浮物，進一步凈化廢水，在生物凈化池中設置多個篩網，可以多次對廢水進行處理。
