公布日：2023.12.22
申請日：2023.10.10
分類號：C02F9/00(2023.01)I;C02F1/467(2023.01)N;C02F3/34(2023.01)N;C02F1/00(2023.01)N;C02F1/52(2023.01)N;C02F1/28(2023.01)N;C02F1/469(2023.01)N;C02F7
/00(2006.01)N
摘要
本發明涉及污水處理技術領域，公開了一種組合式高效處理農村黑臭水體的裝置及方法，包括支撐架，以及分別安裝在支撐架上且依次連接的預處理單元、曝氣處理單元、菌劑投放單元、電解吸附單元；本發明整體結構設計合理，利用預處理單元、曝氣處理單元、菌劑投放單元、電解吸附單元有效地實現了對農村黑臭水體的綜合性凈化；其中，預處理單元能夠?qū)⒑诔羲w進行初步處理，通過絮凝組件投放絮凝劑后，利用多級吸附組件使大量被污染的污泥與水得到初步分離。
權利要求書

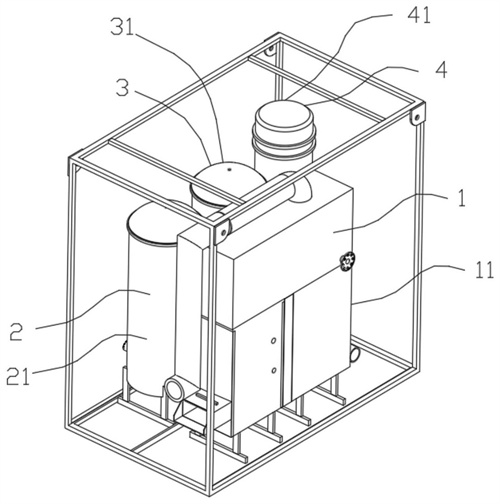

1.一種組合式高效處理農村黑臭水體的裝置，其特征在于，包括支撐架，以及分別安裝在支撐架上且依次連接的預處理單元(1)、曝氣處理單元(2)、菌劑投放單元(3)、電解吸附單元(4)及位于預處理單元(1)內部的吸附組件(5)；所述預處理單元(1)包括固定設置在支撐架上的預處理箱體(11)，以及分別設置在所述預處理箱體(11)內部的多級過濾組件(12)、排渣管組(13)；所述曝氣處理單元(2)包括進水端與預處理箱體(11)出水端連接的曝氣箱體(21)，以及分別設置在所述曝氣箱體(21)內部的旋轉組件(22)、曝氣組件(23)；所述菌劑投放單元(3)包括進水端與曝氣箱體(21)出水端連接的靜置箱體(31)，設置在所述靜置箱體(31)內部的投菌組件(32)，以及設置在所述靜置箱體(31)內部的過濾組件(33)；所述吸附組件(5)包括多個由上至下間隔設置的子吸附件；多個所述子吸附件均包括轉動設置在所述多級過濾組件(12)上的轉軸，設置在轉軸上且表面均勻設置有多個過濾孔(510)的吸附帶(51)，以及多個一一對應設置在所述過濾孔(510)上的變徑組件(52)；所述吸附帶(51)內部設置有存放吸附樹脂的通水腔體(511)；所述濾泥組件(6)包括設置在所述過濾腔體內部且將所述過濾腔體分割成排水腔、排泥腔的過濾板(61)，設置在所述進水腔體(3311)內的輔吸組件(62)，以及位于排泥腔底部的推泥裝置(63)。
2.根據權利要求1所述的一種組合式高效處理農村黑臭水體的裝置及方法，其特征在于，所述多級過濾組件(12)包括通過固定板設置在所述預處理箱體(11)內部的絮凝組件(121)，所述吸附組件(5)通過固定板設置在所述預處理箱體(11)內部且位于所述絮凝組件(121)下方；所述絮凝組件(121)包括活動設置在所述固定板上的轉軸(1211)，設置在所述轉軸(1211)上的過濾帶(1212)，以及位于所述過濾帶(1212)內部的注藥盒(1213)；所述注藥盒(1213)包括內部填充有絮凝劑的存料腔，以及多個與所述存料腔連接的散藥通道。
3.根據權利要求2所述的一種組合式高效處理農村黑臭水體的裝置及方法，其特征在于，所述過濾帶(1212)上設置有濾水孔，過濾帶(1212)表面設置有散藥葉片(1214)；所述散藥葉片(1214)包括葉片本體，以及設置在所述葉片本體內的導槽；所述過濾組件(33)包括設置在所述靜置箱體(31)內部的過濾盤殼體(331)，以及設置在所述過濾盤殼體(331)內部的濾泥組件(6)；所述過濾盤殼體(331)包括過濾盤本體，安裝在所述過濾盤本體上端的上板，以及安裝在所述過濾盤本體下端的下板；所述過濾盤本體內部設置有進水腔體(3311)，過濾盤本體內部設置與所述進水腔體(3311)連通的過濾腔體(3312)；所述上板上設置有與過濾腔體(3312)連通的第一通水槽，所述下板上設置有與進水腔體(3311)連通的第二通水槽；所述投菌組件(32)用于投放污泥處理菌；所述投菌組件(32)包括設置在所述下板上的散料管(322)，以及一端貫穿所述上板且與所述散料管(322)連通的投菌管(321)；所述投菌管(321)另一端延伸至靜置箱體(31)外部。
4.根據權利要求1所述的一種組合式高效處理農村黑臭水體的裝置及方法，其特征在于，所述變徑組件(52)包括安裝在吸附帶(51)上且位于過濾孔(510)上的安裝座(522)，以及活動設置在安裝座(522)上的變徑盤(521)；所述變徑盤(521)包括活動安裝在所述安裝座(522)的擋板(524)，通過推桿(523)與兩個所述擋板(524)分別活動連接的變徑轉環；所述安裝座(522)上設置有限位塊(5221)；所述變徑盤(521)上設置能夠與所述限位塊(5221)卡接的限位槽(5211)；所述吸附帶(51)上設置有能夠推動變徑轉環旋轉的電動推桿；所述排渣管組(13)包括多個一一對應設置在多個所述吸附帶(51)下方的收集口(131)，與多個所述收集口(131)分別連接的排渣管(132)；所述吸附帶(51)表面設置有存泥槽(512)，所述存泥槽(512)縱截面為梯形。
5.根據權利要求4所述的一種組合式高效處理農村黑臭水體的裝置及方法，其特征在于，所述吸附帶(51)上設置有能夠與所述存泥槽(512)接觸的刮泥組件(53)；所述刮泥組件(53)包括刮泥片，以及用于安裝所述刮泥片的安裝桿。
6.根據權利要求1所述的一種組合式高效處理農村黑臭水體的裝置及方法，其特征在于，所述旋轉組件(22)包括位于曝氣箱體(21)內部的攪拌軸(221)，設置在所述攪拌軸(221)上的安裝板(222)，以及用于對所述攪拌軸(221)提供動力的電機。
7.根據權利要求1所述的一種組合式高效處理農村黑臭水體的裝置及方法，其特征在于，所述曝氣組件(23)包括安裝在所述安裝板(222)上的曝氣盤(231)，以及與所述曝氣盤(231)連接的氣源組件。
8.根據權利要求1所述的一種組合式高效處理農村黑臭水體的裝置及方法，其特征在于，所述輔吸組件(62)包括頂端設置在所述輔吸腔體(621)頂部的電動氣缸(622)，設置在電動氣缸(622)底端的輔吸板(623)，以及用于連通進水腔體(3311)與過濾腔體(3312)的進水管(624)；所述過濾腔體(3312)內部且位于所述進水管(624)上方設置有擋流板(6241)；所述第二通水槽上設置有用于進水到所述進水腔體(3311)內的第一進水閥(6211)；所述輔吸板(623)上設置有用于進水到輔吸板(623)上方的第二進水閥；所述進水管(624)上設置有用于出水的出水閥。
9.根據權利要求1所述的一種組合式高效處理農村黑臭水體的裝置及方法，其特征在于，所述旋轉組件(22)包括位于曝氣箱體(21)內部的攪拌軸(221)，設置在所述攪拌軸(221)上的安裝板(222)，以及用于對所述攪拌軸(221)提供動力的電機。
10.根據權利要求1所述的一種組合式高效處理農村黑臭水體的裝置及方法，其特征在于，所述電解吸附單元(4)包括進水端與所述靜置箱體(31)出水端連接的電解箱體(41)，設置在電解箱體(41)內部的底座(42)，多個均勻周向設置在所述底座(42)上的電解板(43)；所述電解箱體(41)上設置有總出水管(411)；多個所述電解板(43)均包括安裝板，設置在安裝板上的吸附件(431)，以及分別設置在安裝板上且位于所述吸附件(431)兩側的兩個電極組件；所述吸附件(431)包括吸附腔殼體，以及填充在所述吸附腔殼體內的氧化石墨烯固體；所述電級組件包括位于吸附件(431)一側的正電極，以及位于吸附件(431)另一側的負電極。
發明內容
為解決上述技術問題，本發明提供了一種組合式高效處理農村黑臭水體的裝置及方法。
本發明的技術方案是：一種組合式高效處理農村黑臭水體的裝置，其特征在于，包括支撐架，以及分別安裝在支撐架上且依次連接的預處理單元、曝氣處理單元、菌劑投放單元、電解吸附單元及位于預處理單元內部的吸附組件；所述預處理單元包括固定設置在支撐架上的預處理箱體，以及分別設置在所述預處理箱體內部的多級過濾組件、排渣管組；
所述吸附組件包括多個由上至下間隔設置的子吸附件；多個所述子吸附件均包括轉動設置在所述多級過濾組件上的轉軸，設置在轉軸上且表面均勻設置有多個過濾孔的吸附帶，以及多個一一對應設置在所述過濾孔上的變徑組件；所述吸附帶內部設置有存放吸附樹脂的通水腔體；
所述曝氣處理單元包括進水端與預處理箱體出水端連接的曝氣箱體，以及分別設置在所述曝氣箱體內部的旋轉組件、曝氣組件；所述菌劑投放單元包括進水端與曝氣箱體出水端連接的靜置箱體，設置在所述靜置箱體內部的投菌組件，以及設置在所述靜置箱體內部的過濾組件；
所述濾泥組件包括設置在所述過濾腔體內部且將所述過濾腔體分割成排水腔、排泥腔的過濾板，設置在所述進水腔體內的輔吸組件，以及位于排泥腔底部的推泥裝置。
進一步地，所述多級過濾組件包括通過固定板設置在所述預處理箱體內部的絮凝組件，所述吸附組件通過固定板設置在所述預處理箱體內部且位于所述絮凝組件下方；
所述絮凝組件包括活動設置在所述固定板上的轉軸，設置在所述轉軸上的過濾帶，以及位于所述過濾帶內部的注藥盒；
所述注藥盒包括內部填充有絮凝劑的存料腔，以及多個與所述存料腔連接的散藥通道。
說明：注藥盒采用內部填充絮凝劑的存料腔結構，通過與存料腔連接的散藥通道有效地將藥劑散入絮凝組件周圍的水中，能夠加速黑臭水體的絮凝。
更進一步地，所述過濾帶上設置有濾水孔，過濾帶表面設置有散藥葉片；所述散藥葉片包括葉片本體，以及設置在所述葉片本體內的導槽；
所述過濾組件包括設置在所述靜置箱體內部的過濾盤殼體，以及設置在所述過濾盤殼體內部的濾泥組件；
所述過濾盤殼體包括過濾盤本體，安裝在所述過濾盤本體上端的上板，以及安裝在所述過濾盤本體下端的下板；
所述過濾盤本體內部設置有進水腔體，過濾盤本體內部設置與所述進水腔體連通的過濾腔體；
所述上板上設置有與過濾腔體連通的第一通水槽，所述下板上設置有與進水腔體連通的第二通水槽；
所述投菌組件用于投放污泥處理菌；所述投菌組件包括設置在所述下板上的散料管，以及一端貫穿所述上板且與所述散料管連通的投菌管；所述投菌管另一端延伸至靜置箱體外部。
說明：過濾帶在轉軸的作用下運動時，散藥葉片能夠帶動過濾帶四周的污水流動，從而加速藥劑的溶解，進一步提高了絮凝黑臭水體的效率。
進一步地，所述變徑組件包括安裝在吸附帶上且位于過濾孔上的安裝座，以及活動設置在安裝座上的變徑盤；所述變徑盤包括活動安裝在所述安裝座的擋板，通過推桿與兩個所述擋板分別活動連接的變徑轉環；
所述安裝座上設置有限位塊；所述變徑盤上設置能夠與所述限位塊卡接的限位槽；
所述吸附帶上設置有能夠推動變徑轉環旋轉的電動推桿；
所述排渣管組包括多個一一對應設置在多個所述吸附帶下方的收集口，與多個所述收集口分別連接的排渣管；
所述吸附帶表面設置有存泥槽，所述存泥槽縱截面為梯形；所述吸附帶表面設置有存泥槽，所述存泥槽縱截面為梯形。
說明：吸附帶表面采用存泥槽結構，能夠?qū)⑿跄聛淼奈勰嗔舸嬖谖綆П砻妫龃罅宋綆У奈叫Ч?/span>
更進一步地，所述吸附帶上設置有能夠與所述存泥槽接觸的刮泥組件；所述刮泥組件包括刮泥片，以及用于安裝所述刮泥片的安裝桿。
說明：與存泥槽接觸的刮泥片能夠?qū)⒋婺嗖蹆?nèi)存留的污泥帶出到收集口中，有效縮短排渣時間，促進設備的循環使用。
進一步地，所述旋轉組件包括位于曝氣箱體內部的攪拌軸，設置在所述攪拌軸上的安裝板，以及用于對所述攪拌軸提供動力的電機。
說明：設置在旋轉組件上的安裝板帶動水體流動，能夠有效實現對黑臭水體的攪拌處理。
進一步地，所述曝氣組件包括安裝在所述安裝板上的曝氣盤，以及與所述曝氣盤連接的氣源組件。
說明：安裝在安裝板上的曝氣盤能夠在安裝板攪拌的過程中對被攪拌的水體進行曝氣處理，攪拌水體能夠使曝氣處理更加充分，提高曝氣效率。
進一步地，所述輔吸組件包括頂端設置在所述輔吸腔體頂部的電動推桿，設置在活動推桿底端的輔吸板，以及用于連通進水腔體與過濾腔體的進水管；所述過濾腔體內部且位于所述進水管上方設置有擋流板；
所述第二通水槽上設置有用于進水到所述進水腔體內的第一進水閥；所述輔吸板上設置有用于進水到輔吸板上方的第二進水閥；所述進水管上設置有用于出水的出水閥；。
說明：擋流板能夠避免進水水流沖擊力過大導致污泥飛濺而影響過濾效果。第一進水閥、第二進水閥、出水閥均采用單向閥，保證了輔吸板上升時第一進水閥單向進水，輔吸板下推時第一進水閥關閉，第二進水閥進水，輔吸板能夠?qū)⑽鬯焖俪槿脒M水腔體內，從而加速污泥過濾，單向出水閥能夠避免過濾腔體內的水回流。
進一步地，所述電解吸附單元包括進水端與所述靜置箱體出水端連接的電解箱體，設置在電解箱體內部的底座，多個均勻周向設置在所述底座上的電解板；所述電解箱體上設置有總出水管；多個所述電解板均包括安裝板，設置在安裝板上的吸附件，以及分別設置在安裝板上且位于所述吸附件兩側的電極組件；所述吸附件包括吸附腔殼體，以及填充在所述吸附腔殼體內的氧化石墨烯固體；所述電極組件包括位于吸附件一側的正電極，以及位于吸附件另一側的負電極。
說明：吸附件能夠吸附黑臭水體中的污染物，電解板能夠?qū)诔羲w進行電解修復。
與現有技術相比，本發明的有益效果是：本發明整體結構設計合理，利用預處理單元、曝氣處理單元、菌劑投放單元、電解吸附單元有效地實現了對農村黑臭水體的綜合性凈化；其中，預處理單元能夠?qū)⒑诔羲w進行初步處理，通過絮凝組件投放絮凝劑后，利用多級吸附組件使大量被污染的污泥與水得到初步分離；本發明變徑組件通過調整過濾孔大小能夠有效控制濾水效果，避免堵塞；通過轉軸使吸附帶轉動，吸附帶表面設置有存泥槽，能夠?qū)⑿跄聛淼奈勰嗔舸嬖谖綆П砻妫龃罅宋綆У奈叫Ч�，促進設備的循環使用；本發明曝氣處理單元采用旋轉曝氣板，使曝氣處理更充分；利用過濾組件使得污泥得到進一步沉淀，通過投菌組件能夠調節被污染的污泥，以便回收利用；廢水流經電解板，在陽極和陰極電解板之間分別發生氧化和還原反應，使有害物質被去除。采用多步驟裝置能夠?qū)诔羲w進行綜合處理，并分離可使用的泥土，本發明適用性高，適合多種類中小規模污水，更利于在農村大規模使用。
（發明人：馮慧娟;郭曉婭;白楊;紀美辰）
