公布日：2023.12.22
申請日：2023.09.27
分類號：C02F11/13(2019.01)I
摘要
本發明提供一種蒸汽干化污泥系統，涉及污泥處理干化技術領域。蒸汽干化污泥系統包括：干化裝置，包括可旋轉的干化爐，干化爐旋轉產生離心力能夠?qū)⒏苫癄t內的污泥不斷由干化爐中心甩向干化爐的爐壁，干化爐具有進泥口和出泥口，污泥從進泥口進入干化爐，干化后的污泥從出泥口排出；蒸汽輸送裝置，用于通過進泥口向干化爐內輸送蒸汽以干化干化爐內的污泥；污泥送料裝置，用于向干化爐內輸送污泥；污泥出料裝置，用于輸送從出泥口排出的干化后的污泥；蒸汽蓄熱裝置，用于收集、儲存蒸汽并通過蒸汽輸送裝置向干化爐內提供蒸汽。該蒸汽干化污泥系統提高了污泥的干化效率，解決了現有技術中利用蒸汽干化污泥效率低下的問題。
權利要求書
1.一種蒸汽干化污泥系統，其特征在于，所述蒸汽干化污泥系統包括：干化裝置，包括可旋轉的干化爐（1），干化爐（1）旋轉產生離心力能夠?qū)⒏苫癄t（1）內的污泥不斷由干化爐（1）中心甩向干化爐（1）的爐壁，所述干化爐（1）具有進泥口和出泥口，污泥從所述進泥口進入所述干化爐（1），干化后的污泥從所述出泥口排出；蒸汽輸送裝置（2），與所述進泥口連通，用于通過所述進泥口向所述干化爐（1）內輸送蒸汽；污泥送料裝置（3），設置在所述進泥口處，用于向所述干化爐（1）內輸送污泥；污泥出料裝置（4），設置在所述出泥口處，用于輸送從所述出泥口排出的干化后的污泥；蒸汽蓄熱裝置（5），與所述蒸汽輸送裝置（2）連通，所述蒸汽蓄熱裝置（5）用于收集并儲存蒸汽，以及通過所述蒸汽輸送裝置（2）向所述干化爐（1）內提供蒸汽以干化所述干化爐（1）內的污泥。
2.根據權利要求1所述的蒸汽干化污泥系統，其特征在于，所述干化爐（1）為圓筒狀結構，所述干化爐（1）的回轉中心線與水平面呈第一給定夾角，所述進泥口的水平高度高于所述出泥口的水平高度。
3.根據權利要求1所述的蒸汽干化污泥系統，其特征在于，所述干化裝置還包括多塊研磨塊（11），多塊研磨塊（11）活動設置在所述干化爐（1）內，用于在所述干化爐（1）旋轉帶動污泥轉動的過程中研磨污泥。
4.根據權利要求3所述的蒸汽干化污泥系統，其特征在于，所述干化裝置還包括多個蓄熱塊（13），多個蓄熱塊（13）沿干化爐（1）的周向設置在所述干化爐（1）內，用于吸收并儲存蒸汽的熱量以及帶動多塊研磨塊（11）轉動。
5.根據權利要求1所述的蒸汽干化污泥系統，其特征在于，所述干化裝置還包括多個導向塊（12），多個導向塊（12）沿干化爐（1）的周向均布在所述干化爐（1）內所述出泥口處，用于在所述干化爐（1）旋轉過程中將干化后的污泥導向所述污泥出料裝置（4）。
6.根據權利要求1所述的蒸汽干化污泥系統，其特征在于，所述干化裝置還包括多個濕度檢測儀，設置在所述干化爐（1）內所述出泥口處，用于檢測干化后污泥的濕度。
7.根據權利要求1所述的蒸汽干化污泥系統，其特征在于，所述蒸汽干化污泥系統還包括蒸汽循環管路（6），設置在所述出泥口與所述進泥口之間，用于回收從所述出泥口排出的蒸汽并將排出的蒸汽再次經所述進泥口送入所述干化爐（1）內。
8.根據權利要求1所述的蒸汽干化污泥系統，其特征在于，所述蒸汽干化污泥系統還包括：冷卻裝置（7），用于接收所述污泥出料裝置（4）輸送的干化后的污泥，并對干化后的污泥進行冷卻。
9.根據權利要求8所述的蒸汽干化污泥系統，其特征在于，所述冷卻裝置（7）包括冷卻筒（71）和冷卻驅動器；所述冷卻筒（71）上設置有冷卻流道，所述冷卻筒（71）用于接收所述污泥出料裝置（4）輸送的干化后的污泥；向冷卻流道內輸送冷卻介質能夠冷卻進入所述冷卻筒（71）內的干化后的污泥；所述冷卻驅動器用于驅動所述冷卻筒（71）旋轉。
10.根據權利要求9所述的蒸汽干化污泥系統，其特征在于，所述冷卻筒（71）包括內套（710）和外套（711），所述外套（711）套裝設置在所述內套（710）上，所述外套（711）和所述內套（710）之間形成有冷卻腔，所述冷卻流道設置在所述冷卻腔內。
發明內容
本發明實施例的目的是提供一種蒸汽干化污泥系統，用于解決現有技術中利用蒸汽干化污泥效率低下的問題。
為了實現上述目的，本發明提供一種蒸汽干化污泥系統，所述蒸汽干化污泥系統包括：干化裝置，包括可旋轉的干化爐，干化爐旋轉產生離心力能夠?qū)⒏苫癄t內的污泥不斷由干化爐中心甩向干化爐的爐壁，所述干化爐具有進泥口和出泥口，污泥從所述進泥口進入所述干化爐，干化后的污泥從所述出泥口排出；蒸汽輸送裝置，與所述進泥口連通，用于通過所述進泥口向所述干化爐內輸送蒸汽；污泥送料裝置，設置在所述進泥口處，用于向所述干化爐內輸送污泥；污泥出料裝置，設置在所述出泥口處，用于輸送從所述出泥口排出的干化后的污泥；蒸汽蓄熱裝置，與所述蒸汽輸送裝置連通，所述蒸汽蓄熱裝置用于收集并儲存蒸汽，以及通過所述蒸汽輸送裝置向所述干化爐內提供蒸汽以干化所述干化爐內的污泥。
具體地，所述干化爐為圓筒狀結構，所述干化爐的回轉中心線與水平面呈第一給定夾角，所述進泥口的水平高度高于所述出泥口的水平高度。
具體地，所述干化裝置還包括多塊研磨塊，多塊研磨塊活動設置在所述干化爐內，用于在所述干化爐旋轉帶動污泥轉動的過程中研磨污泥。
具體地，所述干化裝置還包括多個蓄熱塊，多個蓄熱塊沿所述干化爐的周向設置在所述干化爐內，用于吸收并儲存蒸汽的熱量以及帶動多塊研磨塊轉動。
具體地，所述干化裝置還包括：還包括多個導向塊，多個導向塊沿干化爐的周向均布在所述干化爐內所述出泥口處，用于在干化爐旋轉的過程中將干化后的污泥導向所述污泥出料裝置。
具體地，所述干化裝置還包括多個濕度檢測儀，設置在所述干化爐內的所述出泥口處，用于檢測干化后污泥的濕度。
具體地，所述蒸汽干化污泥系統還包括蒸汽循環管路設置在所述出泥口與所述進泥口之間，用于回收從所述出泥口排出的蒸汽并將排出的蒸汽再次經所述進泥口送入所述干化爐內。
具體地，所述蒸汽干化污泥系統還包括：冷卻裝置，用于接收所述污泥出料裝置輸送的干化后的污泥，并對干化后的污泥進行冷卻。
具體地，所述冷卻裝置包括冷卻筒和冷卻驅動器；所述冷卻筒上設置有冷卻流道，所述冷卻筒用于接收所述污泥出料裝置輸送的干化后的污泥，向冷卻流道內輸送冷卻介質能夠冷卻進入所述冷卻筒內的干化后的污泥；所述冷卻驅動器用于驅動所述冷卻筒旋轉。
具體地，所述冷卻筒包括內套和外套，所述外套套裝設置在所述內套上，所述外套和所述內套之間形成有冷卻腔，所述冷卻流道設置在所述冷卻腔內。

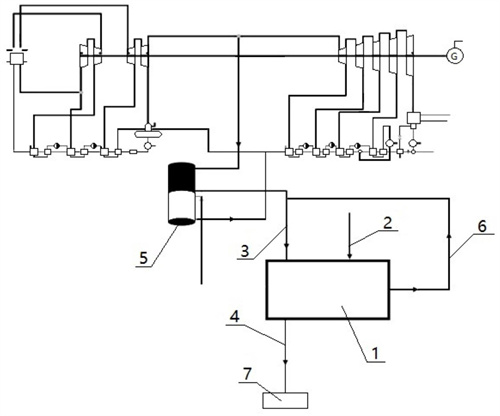

本發明提供的蒸汽干化污泥系統，蒸汽蓄熱裝置通過蒸汽輸送裝置經干化爐的進泥口不斷的向干化爐內供應蒸汽，通過污泥送料裝置將污泥經進泥口送入干化爐內，送入干化爐的污泥在干化爐旋轉產生的離心力的作用下不斷的被甩向干化爐的爐壁，使得干化爐內的污泥能夠更加分散從而更好的與送入干化爐內的蒸汽接觸，極大的提高了污泥的干化效率，干化后的污泥經污泥出料裝置送出，從而完成污泥的干化，本發明提供的蒸汽干化污泥系統，提高了污泥的干化效率，解決了現有技術中利用蒸汽干化污泥效率低下的問題。
（發明人：陳國慶;于潔;莊柯;董月紅;胡耘;程文煜）
