公布日：2023.12.05
申請日：2023.10.10
分類號：C02F1/08(2023.01)I;B01D1/22(2006.01)I;B01D1/30(2006.01)I
摘要
本發明公開了一種煤化工高鹽廢水降膜蒸發處理系統，包括集中池，集中池用于集結煤化工各用水環節產生的高鹽廢水；集中池連接有混合池，混合池通過進液管路連接有變頻水泵的進口，變頻水泵的出口連接降膜蒸發器的進水口；進液管路和內管內分別沿管長均勻間隔設有若干渦流傳感器；各渦流傳感器和變頻水泵均與一電控裝置相連接，電控裝置周期性調節變頻水泵的運行頻率以使進液管路內和內管內的水流狀態在湍流狀態和層流狀態之間切換。本發明公開了相應的防垢除垢方法，降低管路結垢速度，延長管路維護周期；通過除垢結構和方法，高效地對最易結垢的降膜蒸發管進行除垢，利用結構強度的差異使降膜蒸發管內壁的垢層更容易開裂脫落，提高除垢效果。
權利要求書
1.煤化工高鹽廢水降膜蒸發處理系統，包括集中池，集中池用于集結煤化工各用水環節產生的高鹽廢水；集中池連接有混合池，其特征在于：混合池通過進液管路連接有變頻水泵的進口，變頻水泵的出口連接降膜蒸發器的進水口；降膜蒸發器包括上下相連的上殼體和下殼體，上殼體內豎向設有若干降膜蒸發管，各降膜蒸發的頂部連接有布水器，布水器與其上方的上殼體圍成布水腔，各降膜蒸發管的下端向下伸入下殼體并與下殼體相通；下殼體底部為上大下小的錐形部，錐形部的底端連接有濃縮液出管；降膜蒸發器的進水口通過內管與布水腔相通；上殼體上部設有高溫蒸汽進口，高溫蒸汽進口與高溫蒸汽源相連接，下殼體頂部連接有蒸汽流出管路；下殼體內設有用于盛接沿各降膜蒸發管外壁下落的冷凝水的環形接水槽，環形接水槽位于各降膜蒸發管的下方且頂部敞口；環形接水槽在徑向方向上圍繞在各降膜蒸發管外壁外側；環形接水槽的底端連接有冷凝水管，冷凝水管伸出下殼體并通入冷凝水池；進液管路和內管內分別沿管長均勻間隔設有若干渦流傳感器；各渦流傳感器和變頻水泵均與一電控裝置相連接，電控裝置通過渦流傳感器監測進液管路和內管內的水流的流動狀態，電控裝置周期性調節變頻水泵的運行頻率以使進液管路內和內管內的水流狀態在湍流狀態和層流狀態之間切換；還包括有熱交換器，熱交換器的管程串聯在進液管路上，熱交換器的殼程串聯在蒸汽流出管路上，高溫蒸汽源為蒸汽壓縮機；蒸汽流出管路與蒸汽壓縮機的進口相連接，蒸汽壓縮機的進口還連接有用于補充蒸汽的補汽管，補汽管上設有補汽閥；串聯在蒸汽流出管路上的熱交換器的殼程的底部連接有出水管，出水管連接冷凝水池；降膜蒸發管包括由金屬箔制成的本體，本體內壁和外壁分別設有鈦合金鍍層，本體外壁上的鈦合金鍍層外設有由金屬絲形成的網絡狀的加強筋網；加強筋網用于使金屬絲處的降膜蒸發管的結構強度與金屬絲以外的降膜蒸發管的結構強度形成差異以利于脈沖除垢；布水腔向上連接有注氣口，注氣口上設有注氣閥，注氣口用于連接脈沖氣泵并引入脈沖氣流；環形接水槽處的下殼體上以及錐形部處的下殼體上分別設有維護口，維護口通過法蘭結構連接有維護門。
2.權利要求1中所述煤化工高鹽廢水降膜蒸發處理系統的防垢方法，其特征在于：將進液管路和內管統一稱為受控管，電控裝置在首次開機運行時對進液管路和內管進行流動狀態試驗動作；流動狀態試驗動作是：電控裝置由低至高調節變頻水泵的工作頻率，同時接收受控管內各渦流傳感器的信號，針對同一受控管，電控裝置將檢測到渦流的渦流傳感器的數量最少時的工作頻率作為該受控管的層流工作頻率，將檢測到渦流的渦流傳感器的數量最多時的工作頻率作為該受控管的湍流工作頻率；在運行過程中，電控裝置每隔D天進行一次流動狀態試驗動作，更新進液管路和內管分別對應的層流工作頻率和湍流工作頻率；5≤D≤15；在運行過程中，電控裝置交替對進液管路和內管進行流動狀態控制動作；對某一個受控管進行的流動狀態控制動作是：電控裝置控制變頻電機以該受控管對應的層流工作頻率運行A分鐘，然后以該受控管對應的湍流工作頻率運行B分鐘，A:B＝3：1，且A+B≤6分鐘。
3.權利要求2中所述煤化工高鹽廢水降膜蒸發處理系統的除垢方法，其特征在于：注氣口通過注氣管路連接有脈沖氣泵；降膜蒸發管內液膜蒸發過程中結垢速度高于煤化工高鹽廢水降膜蒸發處理系統中的其他管路；長期工作后，需要對降膜蒸發管除垢時，關閉變頻水泵和蒸汽壓縮機，通過濃縮液出管排空下殼體內的濃縮液，然后打開注氣閥和脈沖氣泵，通過布水腔向各降膜蒸發管注入脈沖氣流1－3分鐘；脈沖氣流降膜蒸發管外鼓并回縮形成振蕩，促使降膜蒸發管內壁的垢層開裂并脫落從而除垢；工作人員定期打開維護門，清理脫落的碎垢。
發明內容
本發明的目的在于提供一種煤化工高鹽廢水降膜蒸發處理系統，能夠監控高鹽廢水的流動狀態，通過切換流動狀態降低管路結垢速度。

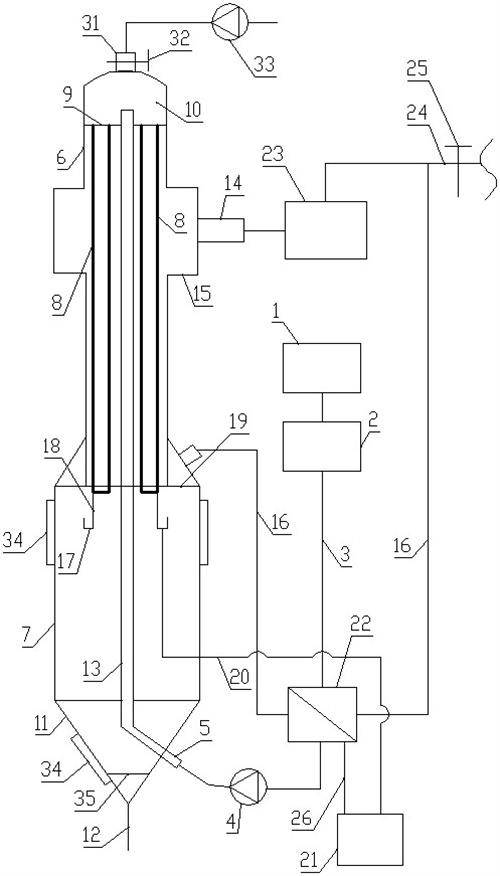

為實現上述目的，本發明的煤化工高鹽廢水降膜蒸發處理系統包括集中池，集中池用于集結煤化工各用水環節產生的高鹽廢水；集中池連接有混合池，
混合池通過進液管路連接有變頻水泵的進口，變頻水泵的出口連接降膜蒸發器的進水口；
降膜蒸發器包括上下相連的上殼體和下殼體，上殼體內豎向設有若干降膜蒸發管，各降膜蒸發的頂部連接有布水器，布水器與其上方的上殼體圍成布水腔，各降膜蒸發管的下端向下伸入下殼體并與下殼體相通；下殼體底部為上大下小的錐形部，錐形部的底端連接有濃縮液出管；降膜蒸發器的進水口通過內管與布水腔相通；
上殼體上部設有高溫蒸汽進口，高溫蒸汽進口與高溫蒸汽源相連接，下殼體頂部連接有蒸汽流出管路；
下殼體內設有用于盛接沿各降膜蒸發管外壁下落的冷凝水的環形接水槽，環形接水槽位于各降膜蒸發管的下方且頂部敞口；環形接水槽在徑向方向上圍繞在各降膜蒸發管外壁外側；環形接水槽的底端連接有冷凝水管，冷凝水管伸出下殼體并通入冷凝水池；
進液管路和內管內分別沿管長均勻間隔設有若干渦流傳感器；各渦流傳感器和變頻水泵均與一電控裝置相連接，電控裝置通過渦流傳感器監測進液管路和內管內的水流的流動狀態，電控裝置周期性調節變頻水泵的運行頻率以使進液管路內和內管內的水流狀態在湍流狀態和層流狀態之間切換。
還包括有熱交換器，熱交換器的管程串聯在進液管路上，熱交換器的殼程串聯在蒸汽流出管路上，高溫蒸汽源為蒸汽壓縮機；蒸汽流出管路與蒸汽壓縮機的進口相連接，蒸汽壓縮機的進口還連接有用于補充蒸汽的補汽管，補汽管上設有補汽閥；
串聯在蒸汽流出管路上的熱交換器的殼程的底部連接有出水管，出水管連接冷凝水池。
降膜蒸發管包括由金屬箔制成的本體，本體內壁和外壁分別設有鈦合金鍍層，本體外壁上的鈦合金鍍層外設有由金屬絲形成的網絡狀的加強筋網；加強筋網用于使金屬絲處的降膜蒸發管的結構強度與金屬絲以外的降膜蒸發管的結構強度形成差異以利于脈沖除垢；
布水腔向上連接有注氣口，注氣口上設有注氣閥，注氣口用于連接脈沖氣泵并引入脈沖氣流；
環形接水槽處的下殼體上以及錐形部處的下殼體上分別設有維護口，維護口通過法蘭結構連接有維護門。
本發明還公開了上述煤化工高鹽廢水降膜蒸發處理系統的防垢方法，將進液管路和內管統一稱為受控管，電控裝置在首次開機運行時對進液管路和內管進行流動狀態試驗動作；
流動狀態試驗動作是：
電控裝置由低至高調節變頻水泵的工作頻率，同時接收受控管內各渦流傳感器的信號，針對同一受控管，電控裝置將檢測到渦流的渦流傳感器的數量最少時的工作頻率作為該受控管的層流工作頻率，將檢測到渦流的渦流傳感器的數量最多時的工作頻率作為該受控管的湍流工作頻率；
在運行過程中，電控裝置每隔D天進行一次流動狀態試驗動作，更新進液管路和內管分別對應的層流工作頻率和湍流工作頻率；5≤D≤15；
在運行過程中，電控裝置交替對進液管路和內管進行流動狀態控制動作；對某一個受控管進行的流動狀態控制動作是：
電控裝置控制變頻電機以該受控管對應的層流工作頻率運行A分鐘，然后以該受控管對應的湍流工作頻率運行B分鐘，A:B＝3：1，且A+B≤6分鐘；
本發明還公開了上述煤化工高鹽廢水降膜蒸發處理系統的除垢方法，注氣口通過注氣管路連接有脈沖氣泵；降膜蒸發管內液膜蒸發過程中結垢速度高于煤化工高鹽廢水降膜蒸發處理系統中的其他管路；
長期工作后，需要對降膜蒸發管除垢時，關閉變頻水泵和蒸汽壓縮機，通過濃縮液出管排空下殼體內的濃縮液，然后打開注氣閥和脈沖氣泵，通過布水腔向各降膜蒸發管注入脈沖氣流1－3分鐘；脈沖氣流降膜蒸發管外鼓并回縮形成振蕩，促使降膜蒸發管內壁的垢層開裂并脫落從而除垢；工作人員定期打開維護門，清理脫落的碎垢。
本發明具有如下的優點：
層流狀態和湍流狀態下流體內顆粒物和管路內表面之間的相互作用力的狀態有所不同，大部分在層流狀態下容易沉淀的顆粒物在湍流狀態下不易沉淀，大部分在湍流狀態下容易沉淀的顆粒物在層流狀態下不易沉淀，這也造就了不同的流動狀態下管路易結垢位置不同的現象。本發明通過周期性地切換水流狀態，破壞原水流狀態下的顆粒的沉積過程，起到管路防垢的作用，大幅降低管路結垢的速度。
熱交換器可以對待處理的高鹽廢水進行預熱，使其在降膜蒸發器內更容易受熱蒸發。補汽管可以在蒸汽量不足時補充蒸汽，避免系統蒸汽量不足的問題。
經換熱器產生的冷凝水通過出水管通入冷凝水池，未冷凝的蒸汽回流蒸汽壓縮機的進口，實現蒸汽能量的循環利用。
進行除垢維護時，關閉變頻水泵，排空下殼體內的濃縮液；打開注氣閥，使脈沖氣流進入各降膜蒸發管。降膜蒸發管的管壁很薄，在脈沖氣流作用下外鼓后再回縮，形成震蕩，加強筋網處降膜蒸發管的結構變形將小于加強筋網的網格內降膜蒸發管的結構變形，結構變形的差異使得該處結垢更容易分裂，從而更容易脫落。不是每次除垢后都需要清除下落的碎垢，工作人員周期性地打開維護門，清理碎垢。
本發明使得進液管路和內管中的高鹽廢水的流動狀態在不同狀態間進行切換，落實周期性地切換水流狀態的任務，破壞原水流狀態下的顆粒的沉積過程，起到管路防垢的作用，大幅降低管路結垢的速度。進液管路在層流狀態和湍流狀態間切換時，內管中的流動狀態雖然可能沒有進行極限切換（檢測到渦流狀態發生改變的渦流傳感器的數量最多），但也必然進行了部分切換（有部分渦流傳感器在切換前后是否檢測到渦流的狀態發生了改變），因而也具有一定的防垢效果。同理，電控裝置控制內管中的流動狀態在層流狀態和湍流狀態間切換時，對進液管路也有一定防垢效果。
每隔D天進行一次流動狀態試驗動作，可以在新的管路結垢條件下測定新的層流工作頻率和湍流工作頻率，避免原有層流工作頻率和湍流工作頻率不適應管路內最新結垢條件的現象，從而保證防垢方法有效運行。
本發明利用脈沖氣流使降膜蒸發管產生振蕩，促進垢層開裂并脫落，操作十分簡便，除垢動作時間短，除垢效果較好。振蕩時加強筋網的金屬絲處的結構變形小于降膜蒸發管其他部分的結構變形，使該處垢層更容易開裂導致脫落，從而提高除垢效率。
本發明通過防垢相關結構和防垢方法，大幅降低管路結垢速度，延長管路維護周期；通過除垢結構和除垢方法，能夠迅速而高效地對最易結垢的降膜蒸發管進行除垢，利用結構強度的差異使得降膜蒸發管內壁的垢層更容易開裂脫落，提高除垢效果�？傊�，采用本發明，能夠?qū)γ夯じ啕}廢水降膜蒸發處理系統的長期穩定運行提供保障，對于環境保護具有重要意義；降低管路結垢速度，大幅延長管路維護周期，避免人工對降膜蒸發管進行除垢過于費工費時的問題。
（發明人：張倩;李盼盼;劉隔;傅俊杰）
