公布日：2023.12.22
申請日：2023.09.13
分類號：B01D25/12(2006.01)I;B01D25/34(2006.01)I;C02F11/122(2019.01)I
摘要
本發明涉及廂式壓濾機技術領域，且公開了一種具有收集污泥功能的廂式壓濾機，包括壓濾機底座。該具有收集污泥功能的廂式壓濾機，通過啟動液壓缸，液壓缸帶動液壓桿使推泥板和取料板向下移動對準兩塊濾板之間，使推泥板和取料板將兩塊濾板進行分開，然后推泥板和取料板通過振動電機的振動同時啟動氣缸一，氣缸一通過輸出端推動左邊推泥板，同時向下移動對濾板上的污泥進行振動刮除干凈，同時左邊的推泥板底部向左邊推動濾板，右邊的氣缸二通過輸出端帶動取料板的底部向右側移動，使取料板和推泥板對右邊和左邊的濾板進行擠壓，使固體和液體分離加快了過濾速度，同時推泥板上有振動電機便于對濾板上的污泥進行分離。
權利要求書

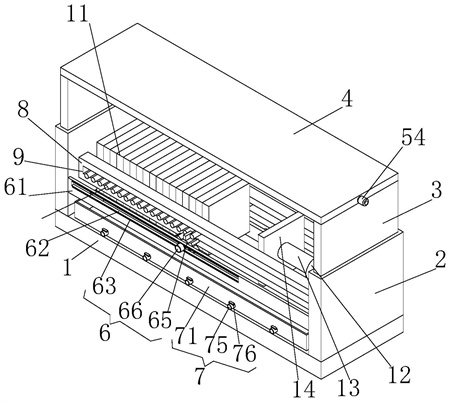

1.一種具有收集污泥功能的廂式壓濾機，包括壓濾機底座(1)，其特征在于：所述壓濾機底座(1)的兩端頂部固定安裝有壓濾機板(2)，所述壓濾機板(2)的頂部固定連接有支撐板(3)，所述支撐板(3)的頂部固定連接有頂板(4)，所述頂板(4)的內部設置有活動結構(5)，所述兩塊壓濾機板(2)之間設置有轉動結構(6)，所述壓濾機底座(1)的頂部設置有收料結構(7)，所述兩塊壓濾機板(2)之間固定安裝有橫粱架(8)，所述橫粱架(8)的內部開設有滑動孔(9)，所述橫粱架(8)的內部靠近滑動孔(9)的內部活動連接有凸出塊(10)，所述凸出塊(10)的一側固定連接有濾板(11)，所述橫粱架(8)的一端內部固定安裝有推動缸(12)，所述推動缸(12)的內部活動連接有推動桿(13)，所述推動桿(13)的一端固定連接有壓緊板(14)。
2.根據權利要求1所述的一種具有收集污泥功能的廂式壓濾機，其特征在于：所述活動結構(5)包括空腔(51)，所述空腔(51)的內部開設在頂板(4)的內部，所述空腔(51)的底部開設有連接孔(52)，所述空腔(51)的內部通過軸承轉動連接有螺紋桿(53)，所述螺紋桿(53)的一端固定連接有轉動電機(54)，所述螺紋桿(53)的外壁螺紋連接有螺紋塊(55)，所述螺紋塊(55)的底部固定連接有液壓缸(56)，所述液壓缸(56)的內部活動連接有液壓桿(57)，所述液壓桿(57)的底端設置有取料結構(58)。
3.根據權利要求2所述的一種具有收集污泥功能的廂式壓濾機，其特征在于：所述取料結構(58)包括固定塊(581)，所述固定塊(581)的頂部固定連接在液壓桿(57)的底部，所述固定塊(581)的內部開設有活動槽(582)，所述活動槽(582)的一側開設有矩形槽(583)，所述矩形槽(583)的內部活動連接有連接柱一(584)，所述連接柱一(584)的外壁固定連接有推泥板(585)，所述推泥板(585)的頂端內部開設有通孔一(586)，所述推泥板(585)的頂端左側固定安裝有銷座(587)，所述銷座(587)的內部通過銷軸活動連接有氣缸一(588)的輸出端，所述氣缸一(588)的一側外壁固定安裝在固定塊(581)的一側外壁，所述活動槽(582)的內部轉動連接有活動軸(589)，所述活動軸(589)的外壁固定連接有取料板(5810)，所述取料板(5810)的一側內部固定連接有拉簧一(5811)，所述取料板(5810)的頂端固定連接有連接塊(5812)，所述連接塊(5812)的一側固定連接有氣缸二(5813)的輸出端，所述氣缸二(5813)的一側固定安裝在固定塊(581)的一側外壁，所述推泥板(585)的一側外壁固定安裝有振動電機(5814)。
4.根據權利要求3所述的一種具有收集污泥功能的廂式壓濾機，其特征在于：所述轉動結構(6)包括固定板(61)，所述固定板(61)的兩側外壁固定連接在兩塊壓濾機板(2)之間，所述固定板(61)的內部開設有通孔二(62)，所述固定板(61)的內部靠近通孔二(62)的外壁開設有限位槽(63)，所述通孔二(62)的內部活動連接有轉動軸(64)，所述轉動軸(64)的一端外壁固定連接有齒輪(65)，所述轉動軸(64)的一端固定連接有電機本體(66)，所述電機本體(66)的一側固定連接有限位塊(67)，所述轉動軸(64)的外壁活動連接有活動環(68)，所述活動環(68)的外壁固定連接有U型塊(69)，所述U型塊(69)的一端固定連接有拉簧二(610)。
5.根據權利要求4所述的一種具有收集污泥功能的廂式壓濾機，其特征在于：所述收料結構(7)包括收料框(71)，所述收料框(71)的底部固定連接在壓濾機底座(1)的頂部，所述收料框(71)的后側外壁固定安裝有伸縮缸(72)，所述伸縮缸(72)的內部活動連接有伸縮桿(73)，所述伸縮桿(73)的一端固定連接有推動板(74)，所述收料框(71)的前側固定連通有出料管(75)，所述出料管(75)的內部活動安裝有單向閥(76)。
6.根據權利要求5所述的一種具有收集污泥功能的廂式壓濾機，其特征在于：所述限位塊(67)的外壁活動連接在限位槽(63)的內部，所述電機本體(66)的外壁活動連接在固定板(61)的外壁，所述齒輪(65)的外壁活動連接在橫粱架(8)的一側，所述拉簧二(610)的一端固定連接在通孔二(62)的內部。
7.根據權利要求6所述的一種具有收集污泥功能的廂式壓濾機，其特征在于：所述拉簧一(5811)的一端固定連接有推泥板(585)，所述轉動電機(54)的一側固定連接在頂板(4)的右側外壁，所述螺紋塊(55)的外壁活動連接在空腔(51)和連接孔(52)的內部。
8.根據權利要求7所述的一種具有收集污泥功能的廂式壓濾機，其特征在于：所述推泥板(585)和取料板(5810)的頂端都活動連接在活動槽(582)的內部，所述齒輪(65)的外壁嚙齒內部活動連接有凸出塊(10)，所述壓緊板(14)的外壁活動連接在橫粱架(8)的內部。
發明內容
針對現有技術的不足，本發明提供了一種具有收集污泥功能的廂式壓濾機，解決了過濾結束后打開壓濾機卸除濾餅(濾餅儲存在于相鄰兩個濾板間)，清洗濾布，重新壓緊板濾開始下一工作循環，然而現在大多數廂式壓濾機在對污泥形成的濾板進行清理時，需要人工將濾板一個個的打開，然后使用刮板或者擋板上濾板刮落到收集盒內，較為費時費力的問題。
本發明解決其技術問題所采用的技術方案是：一種具有收集污泥功能的廂式壓濾機，包括壓濾機底座，所述壓濾機底座的兩端頂部固定安裝有壓濾機板，所述壓濾機板的頂部固定連接有支撐板，所述支撐板的頂部固定連接有頂板，所述頂板的內部設置有活動結構，所述兩塊壓濾機板之間設置有轉動結構，所述壓濾機底座的頂部設置有收料結構，所述兩塊壓濾機板之間固定安裝有橫粱架，所述橫粱架的內部開設有滑動孔，所述橫粱架的內部靠近滑動孔的內部活動連接有凸出塊，所述凸出塊的一側固定連接有濾板，所述橫粱架的一端內部固定安裝有推動缸，所述推動缸的內部活動連接有推動桿，所述推動桿的一端固定連接有壓緊板。
進一步的，所述活動結構包括空腔，所述空腔的內部開設在頂板的內部，所述空腔的底部開設有連接孔，所述空腔的內部通過軸承轉動連接有螺紋桿，所述螺紋桿的一端固定連接有轉動電機，所述螺紋桿的外壁螺紋連接有螺紋塊，所述螺紋塊的底部固定連接有液壓缸，所述液壓缸的內部活動連接有液壓桿，所述液壓桿的底端設置有取料結構。
進一步的，所述取料結構包括固定塊，所述固定塊的頂部固定連接在液壓桿的底部，所述固定塊的內部開設有活動槽，所述活動槽的一側開設有矩形槽，所述矩形槽的內部活動連接有連接柱一，所述連接柱一的外壁固定連接有推泥板，所述推泥板的頂端內部開設有通孔一，所述推泥板的頂端左側固定安裝有銷座，所述銷座的內部通過銷軸活動連接有氣缸一的輸出端，所述氣缸一的一側外壁固定安裝在固定塊的一側外壁，所述活動槽的內部轉動連接有活動軸，所述活動軸的外壁固定連接有取料板，所述取料板的一側內部固定連接有拉簧一，所述取料板的頂端固定連接有連接塊，所述連接塊的一側固定連接有氣缸二的輸出端，所述氣缸二的一側固定安裝在固定塊的一側外壁，所述推泥板的一側外壁固定安裝有振動電機。
進一步的，所述轉動結構包括固定板，所述固定板的兩側外壁固定連接在兩塊壓濾機板之間，所述固定板的內部開設有通孔二，所述固定板的內部靠近通孔二的外壁開設有限位槽，所述通孔二的內部活動連接有轉動軸，所述轉動軸的一端外壁固定連接有齒輪，所述轉動軸的一端固定連接有電機本體，所述電機本體的一側固定連接有限位塊，所述轉動軸的外壁活動連接有活動環，所述活動環的外壁固定連接有U型塊，所述U型塊的一端固定連接有拉簧二。
進一步的，所述收料結構包括收料框，所述收料框的底部固定連接在壓濾機底座的頂部，所述收料框的后側外壁固定安裝有伸縮缸，所述伸縮缸的內部活動連接有伸縮桿，所述伸縮桿的一端固定連接有推動板，所述收料框的前側固定連通有出料管，所述出料管的內部活動安裝有單向閥。
進一步的，所述限位塊的外壁活動連接在限位槽的內部，所述電機本體的外壁活動連接在固定板的外壁，所述齒輪的外壁活動連接在橫粱架的一側，所述拉簧二的一端固定連接在通孔二的內部。
通過采用上述技術方案，電機本體、限位塊、齒輪、活動環、轉動軸、U型塊和拉簧二的相互配合，通過拉簧二的拉力，使齒輪一直在凸出塊的最右側，然后啟動電機本體，電機本體通過轉動軸帶動齒輪逆時針轉動，使凸出塊連接的濾板向右側移動，這樣可以對濾板進行快速分離，提高工作效率。
進一步的，所述拉簧一的一端固定連接有推泥板，所述轉動電機的一側固定連接在頂板的右側外壁，所述螺紋塊的外壁活動連接在空腔和連接孔的內部。
進一步的，所述推泥板和取料板的頂端都活動連接在活動槽的內部，所述齒輪的外壁嚙齒內部活動連接有凸出塊，所述壓緊板的外壁活動連接在橫粱架的內部。
本發明的有益效果是：
1、該具有收集污泥功能的廂式壓濾機，通過啟動液壓缸，液壓缸帶動液壓桿使推泥板和取料板向下移動對準兩塊濾板之間，使推泥板和取料板將兩塊濾板進行分開，然后推泥板和取料板通過振動電機的振動同時啟動氣缸一，氣缸一通過輸出端推動左邊推泥板，同時向下移動對濾板上的污泥進行振動刮除干凈，同時左邊的推泥板底部向左邊推動濾板，右邊的氣缸二通過輸出端帶動取料板的底部向右側移動，使取料板和推泥板對右邊和左邊的濾板進行擠壓，使固體和液體分離加快了過濾速度，同時推泥板上有振動電機便于對濾板上的污泥進行分離。
2、該具有收集污泥功能的廂式壓濾機，通過收料框、伸縮缸、伸縮桿、推動板、出料管和單向閥的設置，清理下來的污泥掉落到收料框的內部，啟動伸縮缸，伸縮缸通過伸縮桿帶動推動板對污泥進行擠壓，這樣可以對污泥進行快速收集的同時也可以通過出料管排放出去。
（發明人：曹新陸）
