公布日：2024.06.25
申請日：2024.03.21
分類號：B01D21/02(2006.01)I;B01D21/24(2006.01)I
摘要
本發明公開了一種污水處理用沉淀池，包括沉淀池，沉淀池的內底面上設置有多個弧形槽，沉淀池內滑動連接有推板，推板的底端呈弧形狀，推板的頂端固定安裝有絲杠組件，可以僅更換密封膠墊以及連接管即可，同時相較于傳統的直接澆筑，利用擠壓的方式，使得密封流質均勻的通過多個第一澆筑孔和多個第二澆筑孔流動在連接處，形成更加均勻穩定的密封，同時增加了密封面積，使得密封效果更好，同時若是出現滲漏的情況，那么及時對第一密封殼和第二密封殼進行更換即可，簡單方便，同時去掉原有的閥門，利用封堵塊進行封堵，當進行污泥的清理時，利用水流與疏通桿的配合使得污泥先一步的進行稀釋，從而方便封堵塊的下一步移動，減少對機械部件的損耗。
權利要求書

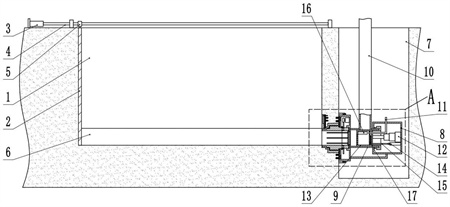

1.一種污水處理用沉淀池，包括沉淀池(1)，所述沉淀池(1)的內底面上設置有多個弧形槽(6)，所述沉淀池(1)內滑動連接有推板(2)，所述推板(2)的底端呈弧形狀，所述推板(2)的頂端固定安裝有絲杠組件(5)，所述絲杠組件(5)內安裝有絲杠(4)，所述絲杠(4)的一端固定連接有驅動電機(3)，所述驅動電機(3)固定安裝在沉淀池(1)的頂端一側，其特征在于：所述推板(2)的底端伸入多個弧形槽(6)內并與其貼合滑動連接，所述沉淀池(1)的一側設置有排污槽(7)，所述排污槽(7)內設置有安裝箱(8)，所述安裝箱(8)的一側固定嵌入有密封管(9)，所述密封管(9)的頂端固定連接有抽泥管(10)，所述密封管(9)內滑動連接有封堵塊(13)，所述安裝箱(8)的一側內壁上固定安裝有液壓缸(12)，所述液壓缸(12)的輸出端與封堵塊(13)側壁固定連接。
2.根據權利要求1所述的一種污水處理用沉淀池，其特征在于：所述封堵塊(13)內設置有空腔，空腔內滑動連接有密封板(17)，空腔的一側內壁上固定安裝有密封柱(16)，密封板(17)上固定設置有密封孔(18)，密封孔(18)的直徑與密封柱(16)直徑相同，且二者的軸心相對設置，空腔的一側內壁上固定設置有多個滲水孔(20)，多個滲水孔(20)均與密封管(9)相通，封堵塊(13)上固定嵌入有進水管(11)，進水管(11)的一端穿過密封孔(18)并與其滑動連接，安裝箱(8)的側壁上固定安裝有電動伸縮桿(14)，電動伸縮桿(14)的輸出端固定連接有頂桿(15)，頂桿(15)的一端與密封板(17)側壁固定連接，頂桿(15)穿過封堵塊(13)并與其滑動連接，封堵塊(13)的一側固定連接有密封環(19)，密封環(19)的一端套在密封管(9)的一端并與其貼合滑動連接。
3.根據權利要求1所述的一種污水處理用沉淀池，其特征在于：所述沉淀池(1)的一側內壁上設置有安裝槽(34)，沉淀池(1)的一側內壁上固定嵌入有固定管(33)，固定管(33)的內壁呈階梯狀，安裝槽(34)內嵌入有弧形蓋板(35)，固定管(33)內插入有連接管(30)，連接管(30)的外壁上包裹有密封膠墊，安裝槽(34)的一側內壁上嵌入有第一密封殼(36)，第一密封殼(36)內填充有密封流質，第一密封殼(36)的外壁上均勻設置有多個第一澆筑孔(40)，第一密封殼(36)的一側內壁上固定連接有第一定位筒(38)，第一定位筒(38)內滑動連接有第一定位桿(39)，第一定位桿(39)的一端固定連接有第一擠壓板(37)，第一擠壓板(37)與第一密封殼(36)通過螺栓固定連接，排污槽(7)的一側內壁上嵌入有第二密封殼(42)，第二密封殼(42)的一側與固定管(33)側壁貼合設置，第二密封殼(42)內填充有密封流質，第二密封殼(42)的外壁上均勻設置有多個第二澆筑孔(43)，第二密封殼(42)的一側內壁上固定安裝有第二定位筒(44)，第二定位筒(44)內滑動連接有第二定位桿(45)，第二定位桿(45)的一端固定連接有第二擠壓板(41)，第二擠壓板(41)與第二密封殼(42)通過螺栓固定連接，第二擠壓板(41)與第二密封殼(42)均呈圓環狀，第一擠壓板(37)與第一密封殼(36)均呈弧形狀。
4.根據權利要求3所述的一種污水處理用沉淀池，其特征在于：所述排污槽(7)的側壁上固定安裝有固定環(22)，固定環(22)上固定插入有密封箱(21)，密封箱(21)與密封管(9)的一端固定連接并相通，密封箱(21)內壁上固定安裝有壓緊環(46)，壓緊環(46)的一側與第二擠壓板(41)側壁固定連接。
5.根據權利要求3所述的一種污水處理用沉淀池，其特征在于：所述密封箱(21)的一側內壁上固定安裝有疏通電機(23)，疏通電機(23)的輸出端固定安裝有主動齒輪(24)，密封箱(21)的一側內壁上旋轉連接有旋轉環(25)，旋轉環(25)與密封箱(21)的一側內壁貼合處填充有密封膠墊，旋轉環(25)的外壁上固定套接有從動齒環(26)，從動齒環(26)與主動齒輪(24)嚙合設置，旋轉環(25)的一側壁上設置有燕尾槽(27)，燕尾槽(27)內滑動連接有燕尾環(28)，燕尾環(28)的一端與連接管(30)側壁固定連接，連接管(30)與旋轉環(25)的旋轉連接處套接有密封罩(29)，旋轉環(25)的內壁之間固定連接有連接桿(31)，連接桿(31)的側壁上固定連接有多個疏通桿(32)。
發明內容
為了解決上述存在的問題，本發明提供一種污水處理用沉淀池。
本發明是通過以下技術方案實現：
一種污水處理用沉淀池，包括沉淀池，沉淀池的內底面上設置有多個弧形槽，沉淀池內滑動連接有推板，推板的底端呈弧形狀，推板的頂端固定安裝有絲杠組件，絲杠組件內安裝有絲杠，絲杠的一端固定連接有驅動電機，驅動電機固定安裝在沉淀池的頂端一側，推板的底端伸入多個弧形槽內并與其貼合滑動連接，沉淀池的一側設置有排污槽，排污槽內設置有安裝箱，安裝箱的一側固定嵌入有密封管，密封管的頂端固定連接有抽泥管，密封管內滑動連接有封堵塊，安裝箱的一側內壁上固定安裝有液壓缸，液壓缸的輸出端與封堵塊側壁固定連接。
優選的，封堵塊內設置有空腔，空腔內滑動連接有密封板，空腔的一側內壁上固定安裝有密封柱，密封板上固定設置有密封孔，密封孔的直徑與密封柱直徑相同，且二者的軸心相對設置，空腔的一側內壁上固定設置有多個滲水孔，多個滲水孔均與密封管相通，封堵塊上固定嵌入有進水管，進水管的一端穿過密封孔并與其滑動連接，安裝箱的側壁上固定安裝有電動伸縮桿，電動伸縮桿的輸出端固定連接有頂桿，頂桿的一端與密封板側壁固定連接，頂桿穿過封堵塊并與其滑動連接，封堵塊的一側固定連接有密封環，密封環的一端套在密封管的一端并與其貼合滑動連接。
優選的，沉淀池的一側內壁上設置有安裝槽，沉淀池的一側內壁上固定嵌入有固定管，固定管的內壁呈階梯狀，安裝槽內嵌入有弧形蓋板，固定管內插入有連接管，連接管的外壁上包裹有密封膠墊，安裝槽的一側內壁上嵌入有第一密封殼，第一密封殼內填充有密封流質，第一密封殼的外壁上均勻設置有多個第一澆筑孔，第一密封殼的一側內壁上固定連接有第一定位筒，第一定位筒內滑動連接有第一定位桿，第一定位桿的一端固定連接有第一擠壓板，第一擠壓板與第一密封殼通過螺栓固定連接，排污槽的一側內壁上嵌入有第二密封殼，第二密封殼的一側與固定管側壁貼合設置，第二密封殼內填充有密封流質，第二密封殼的外壁上均勻設置有多個第二澆筑孔，第二密封殼的一側內壁上固定安裝有第二定位筒，第二定位筒內滑動連接有第二定位桿，第二定位桿的一端固定連接有第二擠壓板，第二擠壓板與第二密封殼通過螺栓固定連接，第二擠壓板與第二密封殼均呈圓環狀，第一擠壓板與第一密封殼均呈弧形狀。
優選的，排污槽的側壁上固定安裝有固定環，固定環上固定插入有密封箱，密封箱與密封管的一端固定連接并相通，密封箱內壁上固定安裝有壓緊環，壓緊環的一側與第二擠壓板側壁固定連接。
優選的，密封箱的一側內壁上固定安裝有疏通電機，疏通電機的輸出端固定安裝有主動齒輪，密封箱的一側內壁上旋轉連接有旋轉環，旋轉環與密封箱的一側內壁貼合處填充有密封膠墊，旋轉環的外壁上固定套接有從動齒環，從動齒環與主動齒輪嚙合設置，旋轉環的一側壁上設置有燕尾槽，燕尾槽內滑動連接有燕尾環，燕尾環的一端與連接管側壁固定連接，連接管與旋轉環的旋轉連接處套接有密封罩，旋轉環的內壁之間固定連接有連接桿，連接桿的側壁上固定連接有多個疏通桿。
與現有的技術相比，本發明的有益效果是：在沉淀池壁上嵌入固定管，使得連接管通過密封膠墊與固定管實現密封，從而使得在長時間的使用后，若是內壁出現腐蝕，可以僅更換密封膠墊以及連接管即可，同時相較于傳統的直接澆筑，利用擠壓的方式，使得密封流質均勻的通過多個第一澆筑孔和多個第二澆筑孔流動在連接處，形成更加均勻穩定的密封，同時增加了密封面積，使得密封效果更好，同時若是出現滲漏的情況，那么及時對第一密封殼和第二密封殼進行更換即可，簡單方便，同時去掉原有的閥門，利用封堵塊進行封堵，當進行污泥的清理時，利用水流與疏通桿的配合使得污泥先一步的進行稀釋，從而方便封堵塊的下一步移動，減少對機械部件的損耗。
（發明人：張鑫）
