公布日：2023.12.26
申請日：2023.11.24
分類號：E02F5/28(2006.01)I;E02F7/04(2006.01)I
摘要
本發明適用于污泥清理相關技術領域，提供了一種污泥清理設備，包括：橫向支撐板以及固定安裝于橫向支撐板上的縱向支撐板；升降塊，所述升降塊滑動安裝于縱向支撐板上，且縱向支撐板上還設置有用于帶動升降塊移動的升降組件；用于清理污泥的挖掘組件，所述升降塊上還安裝有用于帶動挖掘組件在橫向支撐板的長度方向上移動的平移組件，所述挖掘組件包括收集箱、第一挖掘斗以及第二挖掘斗；以及用于對移動板的位置進行固定的鎖止組件，所述鎖止組件設置于升降塊上；本發明結構新穎，便于進行污泥清理工作。
權利要求書

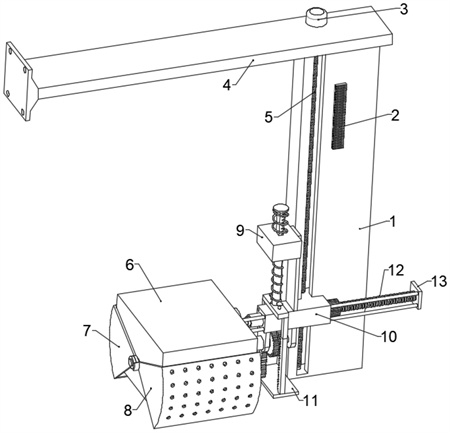

1.一種污泥清理設備，包括橫向支撐板（4）以及固定安裝于橫向支撐板（4）上的縱向支撐板（1），其特征在于，還包括：升降塊（10），所述升降塊（10）滑動安裝于縱向支撐板（1）上，且縱向支撐板（1）上還設置有用于帶動升降塊（10）移動的升降組件；用于清理污泥的挖掘組件，所述升降塊（10）上還安裝有用于帶動挖掘組件在橫向支撐板（4）的長度方向上移動的平移組件，所述挖掘組件包括收集箱（6）、第一挖掘斗（7）以及第二挖掘斗（8），所述收集箱（6）與平移組件相連接，且收集箱（6）遠離橫向支撐板（4）的一端設有開口，所述第一挖掘斗（7）和第二挖掘斗（8）均通過開合組件轉動安裝于收集箱（6）上；所述開合組件包括移動板（20）、第一伸縮轉管（19）、第二伸縮管（27）、第二齒輪（18）、第二齒條（17）以及擋板（11），所述擋板（11）可拆卸安裝于升降塊（10）上，第一伸縮轉管（19）的一端通過立板（34）轉動安裝于升降塊（10）上，第一伸縮轉管（19）的另一端與第二挖掘斗（8）固定連接，第二伸縮管（27）的一端通過立板（34）轉動安裝于升降塊（10）上，第二伸縮管（27）的另一端貫穿第一伸縮轉管（19）并與第一挖掘斗（7）固定連接，所述第二齒輪（18）在第一伸縮轉管（19）和第二伸縮管（27）上均固定安裝有一組，所述移動板（20）通過彈性組件滑動安裝于升降塊（10）上，第二齒條（17）在移動板（20）上固定安裝有兩組，且兩組第二齒條（17）分別與兩組第二齒輪（18）相嚙合；以及用于對移動板（20）的位置進行固定的鎖止組件，所述鎖止組件設置于升降塊（10）上；所述彈性組件包括：支撐柱（21），所述支撐柱（21）的一端固定安裝于升降塊（10）上，支撐柱（21）的另一端與鎖止組件連接，且移動板（20）上開設有用于供支撐柱（21）貫穿的圓孔；以及用于對移動板（20）進行彈性按壓的第一彈簧（22），所述第一彈簧（22）套設于支撐柱（21）上；所述鎖止組件包括：固定安裝于支撐柱（21）上的鎖止盒（9），所述鎖止盒（9）上還設置有與升降塊（10）固定連接的豎板；至少一組鎖止錐（26），所述鎖止錐（26）固定安裝于移動板（20）上，且鎖止盒（9）上還開設有用于供鎖止錐（26）貫穿的通孔（31）；鎖止板（30），所述鎖止板（30）通過第三彈簧（29）滑動安裝于鎖止盒（9）內，且鎖止板（30）在每組通孔（31）的兩側均設置有一組；多段式螺紋桿（28），所述多段式螺紋桿（28）轉動安裝于鎖止盒（9）內，且多段式螺紋桿（28）上還設置有用于帶動鎖止板（30）向按壓第三彈簧（29）一側移動的驅動板（33），所述多段式螺紋桿（28）上還固定安裝有第三齒輪（32）；以及與第三齒輪（32）相嚙合的第三齒條（23），所述第三齒條（23）通過第二彈簧（24）滑動安裝于鎖止盒（9）上；所述鎖止板（30）為L形結構，且每組鎖止板（30）上均開設有半圓形孔。
2.根據權利要求1所述的污泥清理設備，其特征在于，所述平移組件包括：第二螺紋桿（12），所述第二螺紋桿（12）通過驅動轉管（16）轉動安裝于升降塊（10）內；平移桿（25），所述平移桿（25）一端滑動安裝于驅動轉管（16）內，平移桿（25）另一端與收集箱（6）固定連接；平移板（13），所述平移板（13）與第二螺紋桿（12）螺紋連接，且平移板（13）上還固定安裝有多組推拉桿（14），所述推拉桿（14）遠離平移板（13）的一端貫穿升降塊（10）并與收集箱（6）固定連接；以及用于帶動驅動轉管（16）轉動的驅動件。
3.根據權利要求2所述的污泥清理設備，其特征在于，所述驅動件包括固定安裝于驅動轉管（16）上的第一齒輪（15），所述縱向支撐板（1）上還固定安裝有用于與第一齒輪（15）嚙合連接的第一齒條（2），且第一齒條（2）位于縱向支撐板（1）上靠近橫向支撐板（4）的一端。
4.根據權利要求1所述的污泥清理設備，其特征在于，所述升降組件包括第一螺紋桿（5），所述第一螺紋桿（5）轉動安裝于縱向支撐板（1）內，且第一螺紋桿（5）與升降塊（10）之間螺紋連接，所述縱向支撐板（1）上還設置有用于帶動第一螺紋桿（5）轉動的驅動電機（3）。
5.根據權利要求1所述的污泥清理設備，其特征在于，所述第一挖掘斗（7）和第二挖掘斗（8）上還開設有多組漏孔。
發明內容
本發明的目的在于提供一種污泥清理設備，以解決上述背景技術中的問題。
為解決上述技術問題，本發明提供的一種污泥清理設備，包括：
橫向支撐板以及固定安裝于橫向支撐板上的縱向支撐板；
升降塊，所述升降塊滑動安裝于縱向支撐板上，且縱向支撐板上還設置有用于帶動升降塊移動的升降組件；
用于清理污泥的挖掘組件，所述升降塊上還安裝有用于帶動挖掘組件在橫向支撐板的長度方向上移動的平移組件，所述挖掘組件包括收集箱、第一挖掘斗以及第二挖掘斗，所述收集箱與平移組件相連接，且收集箱遠離橫向支撐板的一端設有開口，所述第一挖掘斗和第二挖掘斗均通過開合組件轉動安裝于收集箱上；所述開合組件包括移動板、第一伸縮轉管、第二伸縮管、第二齒輪、第二齒條以及擋板，所述擋板可拆卸安裝于升降塊上，第一伸縮轉管的一端通過立板轉動安裝于升降塊上，第一伸縮轉管的另一端與第二挖掘斗固定連接，第二伸縮管的一端通過立板轉動安裝于升降塊上，第二伸縮管的另一端貫穿第一伸縮轉管并與第一挖掘斗固定連接，所述第二齒輪在第一伸縮轉管和第二伸縮管上均固定安裝有一組，所述移動板通過彈性組件滑動安裝于升降塊上，第二齒條在移動板上固定安裝有兩組，且兩組第二齒條分別與兩組第二齒輪相嚙合；
以及用于對移動板的位置進行固定的鎖止組件，所述鎖止組件設置于升降塊上。
作為本發明進一步的方案：所述彈性組件包括：
支撐柱，所述支撐柱的一端固定安裝于升降塊上，支撐柱的另一端與鎖止組件連接，且移動板上開設有用于供支撐柱貫穿的圓孔；
以及用于對移動板進行彈性按壓的第一彈簧，所述第一彈簧套設于支撐柱上。
作為本發明進一步的方案：所述鎖止組件包括：
固定安裝于支撐柱上的鎖止盒，所述鎖止盒上還設置有與升降塊固定連接的豎板；
至少一組鎖止錐，所述鎖止錐固定安裝于移動板上，且鎖止盒上還開設有用于供鎖止錐貫穿的通孔；
鎖止板，所述鎖止板通過第三彈簧滑動安裝于鎖止盒內，且鎖止板在每組通孔的兩側均設置有一組；
多段式螺紋桿，所述多段式螺紋桿轉動安裝于鎖止盒內，且多段式螺紋桿上還設置有用于帶動鎖止板向按壓第三彈簧一側移動的驅動板，所述多段式螺紋桿上還固定安裝有第三齒輪；
以及與第三齒輪相嚙合的第三齒條，所述第三齒條通過第二彈簧滑動安裝于鎖止盒上。
作為本發明進一步的方案：所述鎖止板為L形結構，且每組鎖止板上均開設有半圓形孔。
作為本發明進一步的方案：所述平移組件包括：
第二螺紋桿，所述第二螺紋桿通過驅動轉管轉動安裝于升降塊內；
平移桿，所述平移桿一端滑動安裝于驅動轉管內，平移桿另一端與收集箱固定連接；
平移板，所述平移板與第二螺紋桿螺紋連接，且平移板上還固定安裝有多組推拉桿，所述推拉桿遠離平移板的一端貫穿升降塊并與收集箱固定連接；
以及用于帶動驅動轉管轉動的驅動件。
作為本發明進一步的方案：所述驅動件包括固定安裝于驅動轉管上的第一齒輪，所述縱向支撐板上還固定安裝有用于與第一齒輪嚙合連接的第一齒條，且第一齒條位于縱向支撐板上靠近橫向支撐板的一端。
作為本發明進一步的方案：所述升降組件包括第一螺紋桿，所述第一螺紋桿轉動安裝于縱向支撐板內，且第一螺紋桿與升降塊之間螺紋連接，所述縱向支撐板上還設置有用于帶動第一螺紋桿轉動的驅動電機。
作為本發明進一步的方案：所述第一挖掘斗和第二挖掘斗上還開設有多組漏孔。
采用上述技術方案，本發明具有如下有益效果：升降組件將帶動升降塊遠離橫向支撐板，使得收集箱進入到污泥清理區域內，在第二齒條與擋板接觸前，彈性組件的彈性支撐作用，能夠?qū)⒁苿?dòng)板按壓到升降塊上，使得第二齒條靜止，第一挖掘斗和第二挖掘斗處于開放狀態，當?shù)诙X條與擋板接觸后，升降塊繼續向擋板一側移動，在擋板的阻擋下，第二齒條與升降塊之間相對滑動，第二齒條將帶動第二齒輪轉動，并通過第一伸縮轉管和第二伸縮管，能夠帶動第二挖掘斗和第一挖掘斗在收集箱上旋轉，便于進行污泥挖掘，待第一挖掘斗和第二挖掘斗閉合后，能夠?qū)⑽勰鄡?chǔ)存到收集箱、第一挖掘斗以及第二挖掘斗所圍成的封閉空間內，此時鎖止組件對移動板進行固定，使得第一挖掘斗和第二挖掘斗在上升過程中不會打開，然后升降組件將帶動升降塊向橫向支撐板一側移動，并配合平移組件，能夠?qū)⑸仙^程中的挖掘組件推向遠離縱向支撐板的一側，待挖掘組件移動至存放設備上方后，鎖止組件將移動板松開，彈性組件將推動移動板向升降塊一側移動，從而將第一挖掘斗和第二挖掘斗復位，便于將收集箱內污泥倒入存放設備內；通過挖掘組件、平移組件、開合組件以及鎖止組件的配合設置，避免了在污泥清理工作中，多采用挖掘機直接對污泥進行挖掘，其成本較高，且挖掘機較大，不便于在較小的水域內進行污泥清理工作，存在一定的局限性的問題。
（發明人：花成巍;高瑩瑩;曹海燕;陳娟;周順龍;欒素鳳）
