公布日：2024.06.28
申請日：2024.05.10
分類號：C02F3/30(2023.01)I;C02F3/00(2023.01)N;C02F101/10(2006.01)N;C02F101/16(2006.01)N;C02F101/38(2006.01)N
摘要
本發明提供了一種污水處理的降解有機物反應器及降解有機物的方法，該降解有機物反應器，包括：反應筒、進水機構、微氧曝氣機構和污泥篩選系統，所述污泥篩選系統包括導流機構和第一分離機構；所述進水機構、所述微氧曝氣機構和第一分離機構均設置于所述反應筒內，且沿從下往上的方向順次分布，所述第一分離機構具有豎向貫通的豎向通道；所述導流機構具有導流入口和導流出口，所述導流出口位于所述第一分離機構的上方，所述反應筒中的流體能夠經所述導流入口進入所述導流機構，并經所述導流出口回流至所述反應筒中，解決了污水處理中COD5、N、P等污染物去除的設備占地較大，運行成本較高的技術問題。
權利要求書
1.一種污水處理的降解有機物反應器，其特征在于，包括：反應筒、進水機構、微氧曝氣機構和污泥篩選系統，所述污泥篩選系統包括導流機構和第一分離機構；所述進水機構、所述微氧曝氣機構和第一分離機構均設置于所述反應筒內，且沿從下往上的方向順次分布，所述第一分離機構具有豎向貫通的豎向通道；所述導流機構具有導流入口和導流出口，所述導流出口位于所述第一分離機構的上方，所述反應筒中的流體能夠經所述導流入口進入所述導流機構，并經所述導流出口回流至所述反應筒中。
2.根據權利要求1所述的污水處理的降解有機物反應器，其特征在于，所述導流機構包括外導流筒和內導流筒，所述內導流筒設置于所述外導流筒內，所述內導流筒與所述外導流筒均豎向貫通，所述內導流筒與所述外導流筒之間設置有導流通道，所述導流通道的上端為所述導流入口，所述導流通道的下端為所述導流出口；所述外導流筒設置于所述反應筒內。
3.根據權利要求2所述的污水處理的降解有機物反應器，其特征在于，所述第一分離機構包括孔板，所述豎向通道包括設置于所述孔板上的通孔，所述孔板設置于所述外導流筒的下方。
4.根據權利要求3所述的污水處理的降解有機物反應器，其特征在于，所述導流通道呈筒狀，所述導流通道包括收縮部，所述收縮部沿向下的方向逐漸向內收縮，所述導流出口設置于所述收縮部的下端，并且所述導流出口朝內設置。
5.根據權利要求3所述的污水處理的降解有機物反應器，其特征在于，所述污泥篩選系統包括污泥斗，所述污泥斗豎向貫通，所述污泥斗的上端連接于所述外導流筒的下端，所述孔板設置于所述污泥斗的下端內側。
6.根據權利要求5所述的污水處理的降解有機物反應器，其特征在于，所述降解有機物反應器包括排泥機構和污泥回流機構，所述排泥機構與所述污泥斗連通，所述污泥回流機構的兩端分別與所述排泥機構和所述進水機構連接。
7.根據權利要求2所述的污水處理的降解有機物反應器，其特征在于，所述內導流筒內設置有固液分離器，所述固液分離器包括多個導流塊，所述導流塊沿向下的方向逐漸縮小。
8.根據權利要求7所述的污水處理的降解有機物反應器，其特征在于，所述內導流筒內設置有收水機構，所述收水機構位于所述固液分離器的上方，所述收水機構包括收水筒，所述收水筒的側壁設置有過水孔。
9.根據權利要求2所述的污水處理的降解有機物反應器，其特征在于，所述外導流筒的頂端設置有導流堰，所述導流堰的頂部設置有多個用作所述導流入口的槽口。
10.根據權利要求1所述的污水處理的降解有機物反應器，其特征在于，所述進水機構包括設置于所述反應筒的底部的進水管，所述進水管設置有多個出水孔，所述出水孔向下設置。
11.一種降解有機物的方法，其特征在于，采用權利要求1-10中任一項所述的污水處理的降解有機物反應器。
發明內容
本發明的目的是提供一種污水處理的降解有機物反應器及降解有機物的方法，以解決污水處理中COD5、N、P等污染物去除的設備占地較大，運行成本較高的技術問題。
本發明的上述目的可采用下列技術方案來實現：

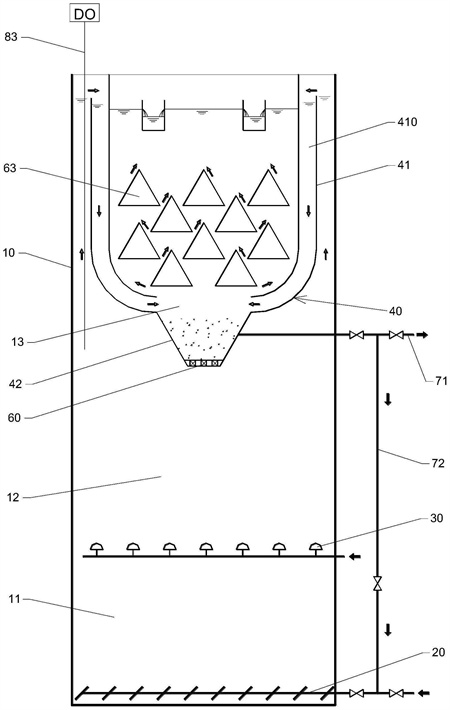

本發明提供一種污水處理的降解有機物反應器，包括：反應筒、進水機構、微氧曝氣機構和污泥篩選系統，所述污泥篩選系統包括導流機構和第一分離機構；
所述進水機構、所述微氧曝氣機構和第一分離機構均設置于所述反應筒內，且沿從下往上的方向順次分布，所述第一分離機構具有豎向貫通的豎向通道；所述導流機構具有導流入口和導流出口，所述導流出口位于所述第一分離機構的上方，所述反應筒中的流體能夠經所述導流入口進入所述導流機構，并經所述導流出口回流至所述反應筒中。
在優選的實施方式中，所述導流機構包括外導流筒和內導流筒，所述內導流筒設置于所述外導流筒內，所述內導流筒與所述外導流筒均豎向貫通，所述內導流筒與所述外導流筒之間設置有導流通道，所述導流通道的上端為所述導流入口，所述導流通道的下端為所述導流出口；所述外導流筒設置于所述反應筒內。
在優選的實施方式中，所述第一分離機構包括孔板，所述豎向通道包括設置于所述孔板上的通孔，所述孔板設置于所述外導流筒的下方。
在優選的實施方式中，所述導流通道呈筒狀，所述導流通道包括收縮部，所述收縮部沿向下的方向逐漸向內收縮，所述導流出口設置于所述收縮部的下端，并且所述導流出口朝內設置。
在優選的實施方式中，所述污泥篩選系統包括污泥斗，所述污泥斗豎向貫通，所述污泥斗的上端連接于所述外導流筒的下端，所述孔板設置于所述污泥斗的下端內側。
在優選的實施方式中，所述降解有機物反應器包括排泥機構和污泥回流機構，所述排泥機構與所述污泥斗連通，所述污泥回流機構的兩端分別與所述排泥機構和所述進水機構連接。
在優選的實施方式中，所述內導流筒內設置有固液分離器，所述固液分離器包括多個導流塊，所述導流塊沿向下的方向逐漸縮小。
在優選的實施方式中，所述內導流筒內設置有收水機構，所述收水機構位于所述固液分離器的上方，所述收水機構包括收水筒，所述收水筒的側壁設置有過水孔。
在優選的實施方式中，所述外導流筒的頂端設置有導流堰，所述導流堰的頂部設置有多個用作所述導流入口的槽口。
在優選的實施方式中，所述進水機構包括設置于所述反應筒的底部的進水管，所述進水管設置有多個出水孔，所述出水孔向下設置。
本發明提供一種降解有機物的方法，采用上述的污水處理的降解有機物反應器。
本發明的特點及優點是：
待處理的污水經進水機構加入反應筒內，污水逐漸漫過微氧曝氣機構和第一分離機構，微氧曝氣機構排出的含氧氣體混入流體中，并隨流體向上運動，使得在微氧曝氣機構下方區域形成缺氧環境，并在微氧曝氣機構上方與第一分離機構之間形成富氧環境。
第一分離機構下方的流體部分穿過豎向通道向上流動；反應筒中的流體部分流入導流機構，并經導流出口流出，導流出口流出的流體與穿過豎向通孔的流體相互作用，在第一分離機構上方形成紊流。
從反應筒的上方投入接種污泥，接種污泥混入反應筒中的流體，接種污泥與反應筒中的流體發生作用，形成顆粒污泥，并逐漸向下運動至第一分離機構的上方，粒徑較小的顆粒污泥在紊流作用下，大部分停留在第一分離機構的上方；粒徑較大的顆粒污泥由于自身重力比較大，能夠穿過豎向通道，運動至第一分離機構的下方，從而對顆粒污泥進行篩選，使粒徑較大的顆粒污泥進入到微氧曝氣機構上方與第一分離機構之間的富氧環境，粒徑較小的顆粒污泥可以在第一分離機構上方繼續反應使粒徑逐漸增大。
在富氧環境中，由于氧氣傳質限制，顆粒污泥呈現外部為好氧區，內部存在缺氧或厭氧區的狀況，為好氧、兼性及厭氧微生物提供了各自適宜的生存環境，可以有效降解COD5、N、P等多種污染物，并且，污水可以采用連續流通過進水機構輸入反應筒中，邊輸入污水邊進行污染物去除，提高了各種污染物的降解效率，在同一反應筒中進行污泥沉降和多種有機物污染物去除，不需要二沉池和獨立的厭氧/缺氧區，這使得系統更加緊湊，并顯著地減少了所需的占地面積，有利于節省運行成本，降低建造成本。
（發明人：范偉;劉康;任全文;孫通;李建康）
