鎂法脫硫廢水零排放處理三效蒸發結晶系統

發布時間:2024-9-3 11:28:03  中國污水處理工程網

公布日:2023.12.08

申請日:2023.10.25

分類號:C02F1/04(2023.01)I;B01D1/26(2006.01)I;B01D1/30(2006.01)I;B01D9/00(2006.01)I;B01D9/02(2006.01)I;B01D5/00(2006.01)I;C01F5/40(2006.01)I;C02F103/

18(2006.01)N

摘要

本發明提供了一種用于鎂法脫硫廢水零排放處理的三效蒸發結晶裝置,涉及工業廢水處理技術領域,其特征在于,包括預熱器、冷凝水物料換熱器、第一效蒸發器、第一效分離器、第二效蒸發器、第二效分離器、第三效蒸發器、第三效分離器、冷凝水罐一和冷凝水罐二;所述第一效蒸發器和第一效分離器構成第一效蒸發結晶器,所述第二效蒸發器和第二效分離器構成第二效蒸發分離器,所述第三效蒸發器和第三效分離器構成第三效蒸發結晶器。與現有技術相比,本發明的有益效果是:本發明提供的三效蒸發結晶裝置能夠降低三效蒸發結晶裝置設備內部和管路污堵的風險,同時提高能量利用率,降低能源耗量。


權利要求書

1.一種用于鎂法脫硫廢水零排放處理的三效蒸發結晶裝置,其特征在于,包括預熱器、冷凝水物料換熱器、第一效蒸發器、第一效分離器、第二效蒸發器、第二效分離器、第三效蒸發器、第三效分離器、冷凝水罐一和冷凝水罐二;所述第一效蒸發器和第一效分離器構成第一效蒸發結晶器,所述第二效蒸發器和第二效分離器構成第二效蒸發分離器,所述第三效蒸發器和第三效分離器構成第三效蒸發結晶器;第一效蒸發結晶器蒸發溫度控制在8590℃,壓力-30-50KPa;第二效蒸發結晶器蒸發溫度控制在7075℃,壓力-60-70KPa;第三效蒸發結晶器蒸發溫度控制在6065℃,壓力-75-85Kpa;所述預熱器冷媒入口通入經前期除懸浮物去雜預處理后的鎂法脫硫廢水,所述預熱器冷媒出口與冷凝水物料換熱器冷媒入口連通,冷凝水物料換熱器冷媒出口與第三效蒸發結晶器入口連通,第三效蒸發結晶器與第一效蒸發結晶器及第二效蒸發結晶器依次連通,第二效蒸發結晶器出口與后續結晶裝置入口連通。

2.根據權利要求1所述的一種用于鎂法脫硫廢水零排放處理的三效蒸發結晶裝置,其特征在于,所述第三效分離器的二次蒸汽連通預熱器,用于對鎂法脫硫廢水預熱。

3.根據權利要求1所述的一種用于鎂法脫硫廢水零排放處理的三效蒸發結晶裝置,其特征在于,所述第一效蒸發器的冷凝水出口與冷凝水物料換熱器熱媒入口相連通,用于對鎂法脫硫廢水初步加熱。

4.根據權利要求1所述的一種用于鎂法脫硫廢水零排放處理的三效蒸發結晶裝置,其特征在于,所述冷凝水物料換熱器熱媒出口與冷凝水罐一相連通,收集生蒸汽冷凝水。

5.根據權利要求1所述的一種用于鎂法脫硫廢水零排放處理的三效蒸發結晶裝置,其特征在于,所述第二效蒸發器和第三效蒸發器的冷凝水出口與冷凝水罐二連通,收集二次蒸汽冷凝水。

6.根據權利要求1所述的一種用于鎂法脫硫廢水零排放處理的三效蒸發結晶裝置,其特征在于,任一效所述蒸發結晶器形式為強制循環式蒸發結晶器,以強制循環泵作為動力,同時向可能出現晶體堵塞的管路通入生蒸汽吹掃,用于防止物料沉積。

7.根據權利要求1所述的一種用于鎂法脫硫廢水零排放處理的三效蒸發結晶裝置,其特征在于,所述第二效分離器的晶漿出口設置有鹽腿和晶體淘洗裝置,物料晶體從第二效分離器出料。

發明內容

本發明的目的是提供一種用于鎂法脫硫廢水零排放處理的三效蒸發結晶裝置,克服現有技術的不足,能夠降低三效蒸發結晶裝置設備內部和管路污堵的風險,同時采用梯級利用熱量,提高能量利用率,降低能源耗量,節約運行費用。

為實現上述目的,本發明通過以下技術方案實現:

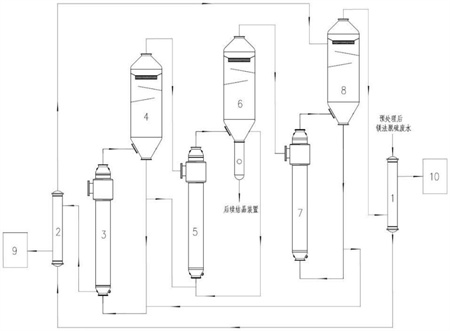

一種用于鎂法脫硫廢水零排放處理的三效蒸發結晶裝置,其特征在于,包括預熱器、冷凝水物料換熱器、第一效蒸發器、第一效分離器、第二效蒸發器、第二效分離器、第三效蒸發器、第三效分離器、冷凝水罐一和冷凝水罐二;所述第一效蒸發器和第一效分離器構成第一效蒸發結晶器,所述第二效蒸發器和第二效分離器構成第二效蒸發分離器,所述第三效蒸發器和第三效分離器構成第三效蒸發結晶器;第一效蒸發結晶器蒸發溫度控制在~90℃,壓力~-30KPa;第二效蒸發結晶器蒸發溫度控制在~75℃,壓力~-60KPa;第三效蒸發結晶器蒸發溫度控制在~60℃,壓力~-80Kpa;所述預熱器冷媒入口通入經前期除懸浮物去雜預處理后的鎂法脫硫廢水,所述預熱器冷媒出口與冷凝水物料換熱器冷媒入口連通,冷凝水物料換熱器冷媒出口與第三效蒸發結晶器入口連通,第三效蒸發結晶器與第一效蒸發結晶器及第二效蒸發結晶器依次連通,第二效蒸發結晶器出口與后續結晶裝置入口連通。

進一步的,所述第三效分離器的二次蒸汽連通預熱器,用于對鎂法脫硫廢水預熱。

進一步的,所述第一效蒸發器的冷凝水出口與冷凝水物料換熱器熱媒入口相連通,用于對鎂法脫硫廢水初步加熱。

進一步的,所述冷凝水物料換熱器熱媒出口與冷凝水罐一相連通,用于收集生蒸汽冷凝水。

進一步的,所述第二效蒸發器和第三效蒸發器的冷凝水出口與冷凝水罐二連通,用于收集二次蒸汽冷凝水。

進一步的,任一效所述蒸發結晶器形式為強制循環式蒸發結晶器,以強制循環泵作為動力,同時向可能出現晶體堵塞的管路通入生蒸汽吹掃,用于防止物料沉積,保證管路運行順暢。

進一步的,所述第二效分離器的晶漿出口設置有鹽腿和晶體淘洗裝置,物料晶體從第二效分離器出料。

與現有技術相比,本發明的有益效果是:

1)充分利用了生蒸汽和二次蒸汽高溫蒸汽冷凝水的熱量,在預熱器和冷凝水-物料換熱器內對預處理后的鎂法脫硫廢水進行預熱和初級加熱,梯級利用熱量,節約運行費用;

2)通過向關鍵的有晶體析出管段適時通入高溫蒸汽,可避免析出的晶體沉積,造成管道堵塞;

3)物料從第三效進料,第二效出料,也在一定程度上提高了能量利用率,又因為第二效的溫度高于第三效,第三效內的有機物濃度低于第二效,可以避免由于廢水不斷蒸發濃縮,有機物濃度增大,物料黏稠導致出料堵塞;

4)第二效蒸發溫度為7080℃,該溫度區間為硫酸鎂的最大溶解度,在此出料可在后續處理工藝中析出更多是硫酸鎂,工藝連續性更好。

(發明人:梁松;高丕強;葛程程;劉金港
