公布日：2024.06.28
申請日：2024.04.19
分類號：C02F3/20(2023.01)I;C02F3/12(2023.01)I;C02F3/34(2023.01)I;C02F101/10(2006.01)N;C02F101/16(2006.01)N;C02F101/30(2006.01)N;C02F101/38(2006.01)N
摘要

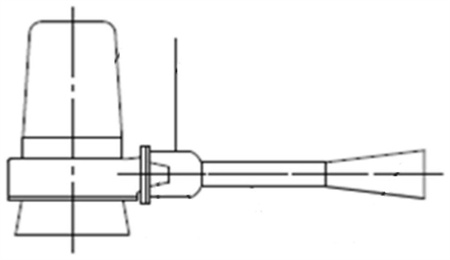

本發明提供一種一體化污水處理方法，包括：將潛水曝氣機安裝到好氧池中；啟動潛水曝氣機的水泵，水泵抽取流體進入第一噴嘴，流體在第一噴嘴中速度逐漸提高；流體噴入第一混合室內，第一混合室內形成負壓，將空氣吸入第一混合室，形成第一汽水混合液；第一汽水混合液流入第二噴嘴內，第一汽水混合液在第二噴嘴中速度逐漸提高；第一汽水混合液噴入第二混合室內，第二混合室內形成負壓，將空氣吸入第二混合室，形成含有更多空氣的汽水混合液；含有更多空氣的汽水混合液經喉管進入水體。本發明提供一種一體化污水處理方法，可有效提高好氧池內的曝氣量和溶氧效率，保證活性污泥等微生物所需要的溶解氧，提高脫氮除磷效果。
權利要求書
1.一種一體化污水處理方法，其特征在于，包括以下步驟：步驟10，將潛水曝氣機安裝到好氧池中；步驟20，啟動潛水曝氣機的水泵(11)，水泵(11)抽取產生的流體進入第一混合室(31)內的第一噴嘴(1)內，流體在第一噴嘴(1)中速度逐漸提高；流體從第一噴嘴(1)噴入第一混合室(31)內，第一混合室(31)內形成負壓；外部空氣通過第一進氣管(6)被吸入到第一混合室(31)內，與流體混合形成第一汽水混合液；步驟30，第一混合室(31)內形成的第一汽水混合液流入第二混合室(33)內的第二噴嘴(2)內，第一汽水混合液在第二噴嘴(2)中速度逐漸提高；第一汽水混合液從第二噴嘴(2)噴入第二混合室(33)內，第二混合室(33)內形成負壓；外部空氣通過第二進氣管(8)被吸入到第二混合室(33)內，與第一汽水混合液形成含有更多空氣的汽水混合液；步驟40，含有更多空氣的汽水混合液經喉管(4)進入水體。
2.根據權利要求1所述的一種一體化污水處理方法，其特征在于，所述步驟30具體包括：當?shù)谝黄旌弦毫魅氲诙䥽娮?/span>(2)內，進入外流道和內流道，流出第二噴嘴時，形成兩股汽水混合液；外流道流出的汽水混合液和內流道流出的汽水混合液的流動方向均為向后向內流動，外流道流出的汽水混合液的流動方向與水平面之間的夾角大于內流道流出的汽水混合液的流動方向與水平面之間的夾角，兩股汽水混合液的噴射方向之間具有一定夾角，外流道噴射的汽水混合液和內流道噴射的汽水混合液相互切割和融入，使水球和氣泡變得更細密更細小，將更多的氧溶解與水中，從而提高氧的轉移效率。
3.根據權利要求2所述的一種一體化污水處理方法，其特征在于，所述步驟30中，外流道流出的汽水混合液向軸向方向沖刷內流道流出的汽水混合液，增強兩股汽水混合液相互切割和融入的效果，進一步使水球和氣泡變得更細密更細小，將更多的氧溶解與水中，從而提高氧的轉移效率。
4.根據權利要求2所述的一種一體化污水處理方法，其特征在于，所述步驟30中，進入外流道的第一汽水混合液在外流道內向第二噴嘴出口流動過程中，第一切割槽對第一汽水混合液的外圈流體進行切割，第二切割槽對第一汽水混合液的內圈流體進行切割，使第一汽水混合液中水珠和氣泡變得更細小更細密，不斷將更多的氧融入水中，形成第三汽水混合液；進入內流道的第一汽水混合液在外流道內向第二噴嘴出口流動過程中，第三切割槽對第一汽水混合液的內圈流體進行切割，使第一汽水混合液中水珠和氣泡變得更細小更細密，不斷將更多的氧融入水中，形成第二汽水混合液；內流道噴射的第二汽水混合液和外流道噴射的第三汽水混合液噴入到第二混合室(33)中，使壓力能轉化為速度能，由于第二汽水混合液和第三汽水混合液的速度得到進一步的提高，從而在第二混合室中形成較大的真空度，外部空氣通過第二進氣管(8)被吸入到第二混合室中形成第四汽水混合液。
5.根據權利要求1所述的一種一體化污水處理方法，其特征在于，所述步驟40具體包括：進入喉管(4)內的汽水混合液經過喉管中的切割件的切割，水珠和氣泡變得更細小、更細密，使更多的氧轉移至水中，噴出喉管后將更多的氧直接帶入水體中；同時，通過喉管中切割件的阻礙作用，使得汽水混合液從喉管入口向出口流動過程中速度逐漸降低，將部分速度能轉化為靜壓能，使得汽水混合液順利快速進入水體，進行氧的轉移過程，以提高氧轉移效率。
6.根據權利要求1或5所述的一種一體化污水處理方法，其特征在于，所述步驟40還包括：從喉管(4)噴出的汽水混合液進入擴散管(12)，由于擴散管(12)的橫截面積逐漸減小，擴散管中的汽水混合液的流速逐漸降低，使部分速度能轉化為靜壓能，使得汽水混合液快速排入水體，進行氧的轉移過程，以提高氧轉移效率。
7.根據權利要求1所述的一種一體化污水處理方法，其特征在于，所述步驟20還包括：調節進入第一混合室(31)中的空氣量，通過測量進入第一混合室(31)中的空氣量和總的進氣量，選擇進入混合室的最佳空氣量，以作為曝氣機的額定曝氣量，以便將更多的空氣帶入水中。
發明內容
本發明所要解決的技術問題是：提供一種一體化污水處理方法，可有效提高好氧池內的曝氣量和溶氧效率，保證活性污泥等微生物所需要的溶解氧，提高脫氮除磷效果。
為解決上述技術問題，本發明的實施例提供一種一體化污水處理方法，包括以下步驟：
步驟10，將潛水曝氣機安裝到好氧池中；
步驟20，啟動潛水曝氣機的水泵，水泵抽取產生的流體進入第一混合室內的第一噴嘴內，流體在第一噴嘴中速度逐漸提高；流體從第一噴嘴噴入第一混合室內，第一混合室內形成負壓；外部空氣通過第一進氣管被吸入到第一混合室內，與流體混合形成第一汽水混合液；
步驟30，第一混合室內形成的第一汽水混合液流入第二混合室內的第二噴嘴內，第一汽水混合液在第二噴嘴中速度逐漸提高；第一汽水混合液從第二噴嘴噴入第二混合室內，第二混合室內形成負壓；外部空氣通過第二進氣管被吸入到第二混合室內，與第一汽水混合液形成含有更多空氣的汽水混合液；
步驟40，含有更多空氣的汽水混合液經喉管進入水體。
作為本發明實施例的進一步改進，所述步驟30具體包括：
當?shù)谝黄旌弦毫魅氲诙䥽娮靸?nèi)，進入外流道和內流道，流出第二噴嘴時，形成兩股汽水混合液；外流道流出的汽水混合液和內流道流出的汽水混合液的流動方向均為向后向內流動，外流道流出的汽水混合液的流動方向與水平面之間的夾角大于內流道流出的汽水混合液的流動方向與水平面之間的夾角，兩股汽水混合液的噴射方向之間具有一定夾角，外流道噴射的汽水混合液和內流道噴射的汽水混合液相互切割和融入，使水球和氣泡變得更細密更細小，將更多的氧溶解與水中，從而提高氧的轉移效率。
作為本發明實施例的進一步改進，所述步驟30中，外流道流出的汽水混合液向軸向方向沖刷內流道流出的汽水混合液，增強兩股汽水混合液相互切割和融入的效果，進一步使水球和氣泡變得更細密更細小，將更多的氧溶解與水中，從而提高氧的轉移效率。
作為本發明實施例的進一步改進，所述步驟30中，進入外流道的第一汽水混合液在外流道內向第二噴嘴出口流動過程中，第一切割槽對第一汽水混合液的外圈流體進行切割，第二切割槽對第一汽水混合液的內圈流體進行切割，使第一汽水混合液中水珠和氣泡變得更細小更細密，不斷將更多的氧融入水中，形成第三汽水混合液；
進入內流道的第一汽水混合液在外流道內向第二噴嘴出口流動過程中，第三切割槽對第一汽水混合液的內圈流體進行切割，使第一汽水混合液中水珠和氣泡變得更細小更細密，不斷將更多的氧融入水中，形成第二汽水混合液；
內流道噴射的第二汽水混合液和外流道噴射的第三汽水混合液噴入到第二混合室中，使壓力能轉化為速度能，由于第二汽水混合液和第三汽水混合液的速度得到進一步的提高，從而在第二混合室中形成較大的真空度，外部空氣通過第二進氣管被吸入到第二混合室中形成第四汽水混合液。
作為本發明實施例的進一步改進，所述步驟40具體包括：
進入喉管內的汽水混合液經過喉管中的切割件的切割，水珠和氣泡變得更細小、更細密，使更多的氧轉移至水中，噴出喉管后將更多的氧直接帶入水體中；同時，通過喉管中切割件的阻礙作用，使得汽水混合液從喉管入口向出口流動過程中速度逐漸降低，將部分速度能轉化為靜壓能，使得汽水混合液順利快速進入水體，進行氧的轉移過程，以提高氧轉移效率。
作為本發明實施例的進一步改進，所述步驟40還包括：
從喉管噴出的汽水混合液進入擴散管，由于擴散管的橫截面積逐漸減小，擴散管中的汽水混合液的流速逐漸降低，使部分速度能轉化為靜壓能，使得汽水混合液快速排入水體，進行氧的轉移過程，以提高氧轉移效率。
作為本發明實施例的進一步改進，所述步驟20還包括：
調節進入第一混合室中的空氣量，通過測量進入第一混合室中的空氣量和總的進氣量，選擇進入混合室的最佳空氣量，以作為曝氣機的額定曝氣量，以便將更多的空氣帶入水中。
與現有技術相比，本發明的技術方案具有以下有益效果：
(1)水泵產生的高壓流體經第一噴嘴噴射后在第一混合室內進行第一次射流曝氣過程，形成第一汽水混合液，而第一汽水混合液作為動力流體，經第二噴嘴噴射后在第二混合室內進行第二次的射流曝氣過程，從而有效提高曝氣量和溶氧效率，保證活性污泥等微生物所需要的溶解氧，提高脫氮除磷效果。
(2)第一汽水混合液流入第二噴嘴內環形且截面為錐形的外流道以及錐形狀的內流道，且外流道噴射的汽水混合液的流動方向與水平面之間的夾角大于內流道噴射的汽水混合液的流動方向與水平面之間的夾角，兩個流道向外噴射出的汽水混合液的噴射方向之間具有一定夾角，外流道噴射的汽水混合液和內流道噴射的汽水混合液相互切割和融入，使水球和氣泡變得更細密更細小，將更多的氧溶解與水中，從而提高氧的轉移效率。
(3)外流道內的汽水混合液在向后流動過程中被第一切割槽和第二切割槽進行切割，不斷在汽水混合液的外圈和內圈的軸向提高氧的轉移效率，同時有效提高在徑向的溶氧效率；內流道內的汽水混合液在向后流動過程中被第三切割槽進行切割，不斷在汽水混合液外圈的軸向提高氧的轉移效率，同時提高在徑向的溶氧效率。
(4)進入喉管的汽水混合液經過切割件的切割，水珠和氣泡變得更細小、更細密，使更多的氧轉移至水中，噴出喉管后將更多的氧直接帶入水體中。同時，通過喉管中切割件的阻礙作用，使得汽水混合液從喉管入口向出口流動過程中速度逐漸降低，將部分速度能轉化為靜壓能，使得汽水混合液順利進入水體，進行氧的轉移過程，提高氧轉移效果。
(5)從喉管噴出的汽水混合液進入擴散管，由于擴散管的橫截面積逐漸減小，因此，擴散管中的汽水混合液的流速逐漸降低，使部分速度能轉化為靜壓能，使得汽水混合液順利高速進入水體，進行氧的轉移過程，以提高氧轉移效率。
（發明人：胡曉亮;李繼東;龔旭斌;王堯超;周華領;李美帥;張會敏）
