公布日：2023.12.08
申請日：2023.10.10
分類號：C02F9/00(2023.01)I;C02F3/32(2023.01)N;C02F7/00(2006.01)N;C02F1/00(2023.01)N
摘要
本發明涉及一種廢水自動循環沉淀過濾培養裝置，包括水流箱，所述水流箱的左側固定有貫穿至其內部的進水管，所述水流箱的內表面固定有數量為兩個的循環裝置，所述循環裝置用以將水流推動，左側所述循環裝置的左側固定有與水流箱固定的擋渣網。該廢水自動循環沉淀過濾培養裝置，可通過擋渣網和打散組件的配合將污水打散并過濾體積較大的渣滓，通過石英砂將小雜質進一步過濾，通過過濾組件吸附并過濾雜質，并通過培養組件通過水培生物吸收溶于水中的營養物質吸收，經過泥沙沉淀池和雜物沉淀池的沉淀后，被細水過濾盒進一步過濾后通過出水管導出，可降低水質的TDS值，達到生活用水標準、農田灌溉標準及畜牧養殖標準。
權利要求書

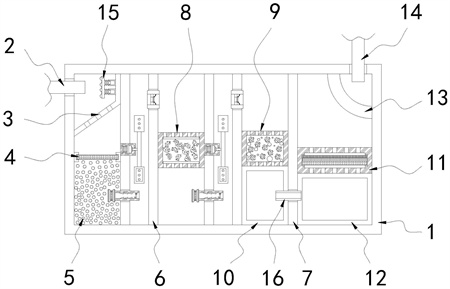

1.一種廢水自動循環沉淀過濾培養裝置，包括水流箱(1)，其特征在于：所述水流箱(1)的左側固定有貫穿至其內部的進水管(2)，所述水流箱(1)的內表面固定有數量為兩個的循環裝置(6)，所述循環裝置(6)用以將水流推動，左側所述循環裝置(6)的左側固定有與水流箱(1)固定的擋渣網(3)，所述擋渣網(3)可將大塊固體物阻擋防止堵塞，所述擋渣網(3)的左側固定有打散組件(15)，左側所述循環裝置(6)與水流箱(1)內腔的左側壁之間固定有過濾網(4)，所述過濾網(4)的底部填充有石英砂(5)，所述水流箱(1)的內表面固定有位于右側循環裝置(6)右側的隔板(7)；兩個所述循環裝置(6)之間固定有具有吸附能力的過濾組件(8)，右側所述循環裝置(6)與隔板(7)之間固定有依靠植物吸收水中雜質的培養組件(9)，所述培養組件(9)的底部固定有與水流箱(1)固定且使泥沙沉淀的泥沙沉淀池(10)；所述隔板(7)的右側固定有與水流箱(1)固定的細水過濾盒(11)，所述細水過濾盒(11)的底部固定有與水流箱(1)固定且使雜物沉淀的雜物沉淀池(12)，所述隔板(7)的左側固定有貫穿至其右側且位于泥沙沉淀池(10)和雜物沉淀池(12)前方的連通管(16)，所述水流箱(1)內腔的頂部固定有與其右側壁固定的擋水環(13)，所述水流箱(1)內腔的頂部固定有貫穿至其外部的出水管(14)；所述循環裝置(6)包括有固定在水流箱(1)內表面數量為兩個的擋水板(601)，左側所述擋水板(601)的正面固定有機構箱(602)，所述機構箱(602)的內表面固定有輸出軸貫穿至其外部的電機(603)，所述電機(603)的輸出軸固定有旋轉桿(604)，所述旋轉桿(604)的頂部和底部均固定有方向相反的水盒(605)，所述水盒(605)可推動水流并將空氣攪拌進水中，所述水盒(605)的底面開設有數量為多個的水流孔(606)，左側所述擋水板(601)的左側固定有貫穿至其右側的放水組件(607)，右側所述擋水板(601)的右側固定有貫穿至其左側的止逆組件(608)。
2.根據權利要求1所述的一種廢水自動循環沉淀過濾培養裝置，其特征在于：所述放水組件(607)包括有固定在左側擋水板(601)左側并貫穿至其右側的放水管(6071)，所述放水管(6071)的內表面固定有數量為多個的止逆齒(6072)，左側所述放水管(6071)位于石英砂(5)的上方。
3.根據權利要求2所述的一種廢水自動循環沉淀過濾培養裝置，其特征在于：所述放水管(6071)內腔的底部固定有固定板(6073)，所述放水管(6071)內腔的頂部鉸接有與固定板(6073)貼合的活動板(6074)，所述放水管(6071)的左側固定有電磁閥(6075)。
4.根據權利要求1所述的一種廢水自動循環沉淀過濾培養裝置，其特征在于：所述止逆組件(608)包括有固定在右側擋水板(601)右側并貫穿至其左側的止逆管(6081)，所述止逆管(6081)的內表面固定有止逆圈(6082)，所述止逆管(6081)的頂部和底部均鉸接有空心桿(6083)，所述空心桿(6083)的內表面滑動連接有實心桿(6084)。
5.根據權利要求4所述的一種廢水自動循環沉淀過濾培養裝置，其特征在于：兩個所述實心桿(6084)相背的一側均固定有位于空心桿(6083)內部的限位板(6085)，兩個所述實心桿(6084)相對的一側均鉸接有止逆板(6086)，所述止逆板(6086)的左側固定有與止逆圈(6082)相適配的止逆塞(6087)。
6.根據權利要求1所述的一種廢水自動循環沉淀過濾培養裝置，其特征在于：所述過濾組件(8)包括有固定在兩個所述循環裝置(6)之間的過濾箱(801)，所述過濾箱(801)的頂部和底部均開設有數量為多個的濾水孔(802)，所述過濾箱(801)內腔的頂部和底部均固定有濾水墊(803)，所述過濾箱(801)的內腔填充有數量為多個的活性炭(804)。
7.根據權利要求1所述的一種廢水自動循環沉淀過濾培養裝置，其特征在于：所述培養組件(9)包括有固定在右側循環裝置(6)與隔板(7)之間的培養箱(901)，所述培養箱(901)的頂部和底部均開設有數量為多個的透水孔(902)。
8.根據權利要求7所述的一種廢水自動循環沉淀過濾培養裝置，其特征在于：所述培養箱(901)的內腔堆放有數量為多個的水銹石(903)，多個所述水銹石(903)的縫隙間填充有數量為多個的陶粒(904)，多個所述水銹石(903)的前側種植有數量為多個的水生植物(905)。
9.根據權利要求1所述的一種廢水自動循環沉淀過濾培養裝置，其特征在于：所述打散組件(15)包括有固定在擋渣網(3)左側且數量為兩個的粗桿(1501)，所述粗桿(1501)的內表面滑動連接有細桿(1502)，兩根所述細桿(1502)的左側固定有打散板(1504)，所述粗桿(1501)的左側固定有與打散板(1504)固定的彈簧(1503)，所述打散板(1504)的左側固定有波浪板(1505)。
10.根據權利要求1所述的一種廢水自動循環沉淀過濾培養裝置，其特征在于：所述細水過濾盒(11)包括有固定在隔板(7)右側并與水流箱(1)固定的過濾盒體，所述過濾盒體的頂部和底部均開設有流動孔，所述過濾盒體的內表面鑲嵌有細水濾片。
發明內容
針對現有技術的不足，本發明提供了一種廢水自動循環沉淀過濾培養裝置，具備可降低水質的TDS值等優點，解決了物理過濾過濾不掉溶水雜質的問題。
為實現上述目的，本發明提供如下技術方案：一種廢水自動循環沉淀過濾培養裝置，包括水流箱，所述水流箱的左側固定有貫穿至其內部的進水管，所述水流箱的內表面固定有數量為兩個的循環裝置，所述循環裝置用以將水流推動，左側所述循環裝置的左側固定有與水流箱固定的擋渣網，所述擋渣網可將大塊固體物阻擋防止堵塞，所述擋渣網的左側固定有打散組件，左側所述循環裝置與水流箱內腔的左側壁之間固定有過濾網，所述過濾網的底部填充有石英砂，所述水流箱的內表面固定有位于右側循環裝置右側的隔板，兩個所述循環裝置之間固定有具有吸附能力的過濾組件，右側所述循環裝置與隔板之間固定有依靠植物吸收水中雜質的培養組件，所述培養組件的底部固定有與水流箱固定且使泥沙沉淀的泥沙沉淀池，所述隔板的右側固定有與水流箱固定的細水過濾盒，所述細水過濾盒的底部固定有與水流箱固定且使雜物沉淀的雜物沉淀池，所述隔板的左側固定有貫穿至其右側且位于泥沙沉淀池和雜物沉淀池前方的連通管，所述水流箱內腔的頂部固定有與其右側壁固定的擋水環，所述水流箱內腔的頂部固定有貫穿至其外部的出水管；
所述循環裝置包括有固定在水流箱內表面數量為兩個的擋水板，左側所述擋水板的正面固定有機構箱，所述機構箱的內表面固定有輸出軸貫穿至其外部的電機，所述電機的輸出軸固定有旋轉桿，所述旋轉桿的頂部和底部均固定有方向相反的水盒，所述水盒可推動水流并將空氣攪拌進水中，所述水盒的底面開設有數量為多個的水流孔，左側所述擋水板的左側固定有貫穿至其右側的放水組件，右側所述擋水板的右側固定有貫穿至其左側的止逆組件。
進一步，所述放水組件包括有固定在左側擋水板左側并貫穿至其右側的放水管，所述放水管的內表面固定有數量為多個的止逆齒，左側所述放水管位于石英砂的上方。
進一步，所述放水管內腔的底部固定有固定板，所述放水管內腔的頂部鉸接有與固定板貼合的活動板，所述放水管的左側固定有電磁閥。
進一步，所述止逆組件包括有固定在右側擋水板右側并貫穿至其左側的止逆管，所述止逆管的內表面固定有止逆圈，所述止逆管的頂部和底部均鉸接有空心桿，所述空心桿的內表面滑動連接有實心桿。
進一步，兩個所述實心桿相背的一側均固定有位于空心桿內部的限位板，兩個所述實心桿相對的一側均鉸接有止逆板，所述止逆板的左側固定有與止逆圈相適配的止逆塞。
進一步，所述過濾組件包括有固定在兩個所述循環裝置之間的過濾箱，所述過濾箱的頂部和底部均開設有數量為多個的濾水孔，所述過濾箱內腔的頂部和底部均固定有濾水墊，所述過濾箱的內腔填充有數量為多個的活性炭。
進一步，所述培養組件包括有固定在右側循環裝置與隔板之間的培養箱，所述培養箱的頂部和底部均開設有數量為多個的透水孔。
進一步，所述培養箱的內腔堆放有數量為多個的水銹石，多個所述水銹石的縫隙間填充有數量為多個的陶粒，多個所述水銹石的前側種植有數量為多個的水生植物。
進一步，所述打散組件包括有固定在擋渣網左側且數量為兩個的粗桿，所述粗桿的內表面滑動連接有細桿，兩根所述細桿的左側固定有打散板，所述粗桿的左側固定有與打散板固定的彈簧，所述打散板的左側固定有波浪板。
進一步，所述細水過濾盒包括有固定在隔板右側并與水流箱固定的過濾盒體，所述過濾盒體的頂部和底部均開設有流動孔，所述過濾盒體的內表面鑲嵌有細水濾片。
與現有技術相比，本申請的技術方案具備以下有益效果：
1、該廢水自動循環沉淀過濾培養裝置，可通過擋渣網和打散組件的配合將污水打散并過濾體積較大的渣滓，通過石英砂將小雜質進一步過濾，通過過濾組件吸附并過濾雜質，并通過培養組件通過水培生物吸收溶于水中的營養物質吸收，經過泥沙沉淀池和雜物沉淀池的沉淀后，被細水過濾盒進一步過濾后通過出水管導出，可降低水質的TDS值，達到生活用水標準、農田灌溉標準及畜牧養殖標準。
2、該廢水自動循環沉淀過濾培養裝置，可通過兩個循環裝置和隔板將水流箱中的廢水按照過濾步驟分割成多個部分，并將大量空氣充入水中，對污水進行曝氣，并根據處理時間和污水處理量來控制污水的流動，從而有效的防止水流被廢水二次污染。
（發明人：伍計紅）
