公布日：2023.12.29

申請日：2023.11.09

分類號：C02F11/13(2019.01)I;F23G7/00(2006.01)I

摘要

本發明涉及污泥處理技術領域，其公開了一種污泥干化焚燒系統及污泥干化焚燒方法，該系統包括依次連通設置的污泥干化器、除塵器、冷凝換熱器、載氣風機、載氣加熱器以及污泥焚燒爐；載氣加熱器上依次連通設置有凝結水箱和凝結水泵，且凝結水泵與污泥焚燒爐連通；污泥干化器分別與載氣加熱器和污泥焚燒爐連通；污泥干化器上設置有濕污泥進口和加熱蒸汽進口。方法：污泥干化焚燒方法采用該污泥干化焚燒系統。本發明的污泥干化焚燒系統核心是利用余熱回收技術將濕污泥干化后產生的蒸汽凝結水加熱干化載氣，以實現系統內部熱量的最大化回收利用，不僅能有效避免凝結水泵的汽蝕問題，還能解決干化載氣運輸過程中環境污染問題。

權利要求書

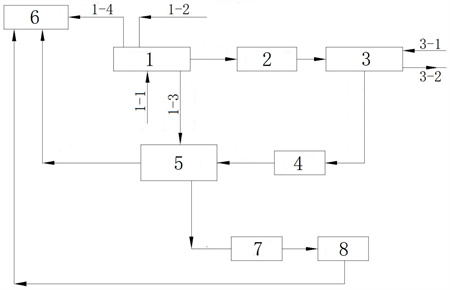

1.一種污泥干化焚燒系統，其特征在于，該系統包括：依次連通設置的污泥干化器(1)、除塵器(2)、冷凝換熱器(3)、載氣風機(4)、載氣加熱器(5)以及污泥焚燒爐(6)；所述的載氣加熱器(5)上還依次連通設置有凝結水箱(7)和凝結水泵(8)，且所述的凝結水泵(8)與所述污泥焚燒爐(6)連通；所述的污泥干化器(1)還分別與所述載氣加熱器(5)和所述污泥焚燒爐(6)連通；所述的污泥干化器(1)上設置有濕污泥進口(1-1)和加熱蒸汽進口(1-2)。

2.根據權利要求1所述的一種污泥干化焚燒系統，其特征在于，所述冷凝換熱器(3)采用的冷卻介質為水；所述的冷凝換熱器(3)上設置有冷卻水進口(3-1)和冷卻水出口(3-2)。

3.根據權利要求1所述的一種污泥干化焚燒系統，其特征在于，所述的污泥干化器(1)上連通設置有蒸汽凝結水管(1-3)，且所述的蒸汽凝結水管(1-3)與所述載氣加熱器(5)連通。

4.根據權利要求1所述的一種污泥干化焚燒系統，其特征在于，所述的污泥干化器(1)上還連通設置有半干污泥管(1-4)，且所述的半干污泥管(1-4)與所述污泥焚燒爐(6)連通。

5.根據權利要求1所述的一種污泥干化焚燒系統，其特征在于，所述的污泥干化器(1)采用圓盤式干化器。

6.根據權利要求1所述的一種污泥干化焚燒系統，其特征在于，所述的除塵器(2)采用旋風除塵器。

7.一種污泥干化焚燒方法，其特征在于，該方法采用了權利要求1～6任一項所述的污泥干化焚燒系統。

8.根據權利要求7所述的一種污泥干化焚燒方法，其特征在于，該方法包括如下步驟：S1、將濕污泥從濕污泥進口(1-1)輸送至污泥干化器(1)中，將飽和蒸汽從加熱蒸汽進口(1-2)輸送至污泥干化器(1)中，利用所述飽和蒸汽對所述濕污泥進行間接加熱，使所述濕污泥初步干化成為半干污泥；污泥干化的同時：在所述的污泥干化器(1)中會產生高溫的干化載氣和蒸汽凝結水；S2、將所述的干化載氣經過所述除塵器(2)除塵后，進入所述冷凝換熱器(3)中進行冷卻降溫；S3、將降溫后的干化載氣通過所述載氣風機(4)引入到所述載氣加熱器(5)中，將所述的蒸汽凝結水輸送至所述載氣加熱器(5)中，利用所述蒸汽凝結水對降溫后的干化載氣進行間接加熱；加熱后，所述蒸汽凝結水的溫度降低，然后在所述凝結水箱(7)中回收，再經所述凝結水泵(8)加壓后供給污泥焚燒爐(6)；S4、將所述的半干污泥輸送至所述污泥焚燒爐(6)中，將步驟S3加熱后的干化載氣引入到所述污泥焚燒爐(6)中，在所述污泥焚燒爐(6)中完成污泥焚燒。

9.根據權利要求8所述的一種污泥干化焚燒方法，其特征在于，步驟S1中所述的濕污泥由市政污泥經機械脫水獲得；其中：所述市政污泥的初始含水率為95～99.8％；脫水后的濕污泥的含水率為75～85％。

10.根據權利要求8所述的一種污泥干化焚燒方法，其特征在于，步驟S1中所述飽和蒸汽的溫度為150～170℃；所述半干污泥的含水率為35～45％。

發明內容

本發明的目的在于：為了解決現有干化載氣處理措施存在的冷凝現象以及蒸汽凝結水的熱能浪費問題，本發明設計了一種污泥干化焚燒系統，解決了上述兩個問題。

本發明是通過如下技術方案實現的：

設計一種污泥干化焚燒系統，其包括：依次連通設置的污泥干化器、除塵器、冷凝換熱器、載氣風機、載氣加熱器以及污泥焚燒爐；所述的載氣加熱器上還依次連通設置有凝結水箱和凝結水泵，且所述的凝結水泵與所述污泥焚燒爐連通；所述的污泥干化器還分別與所述載氣加熱器和所述污泥焚燒爐連通；所述的污泥干化器上設置有濕污泥進口和加熱蒸汽進口。

具體的，在本發明設計的污泥干化焚燒系統中：設置了載氣加熱器，并在載氣加熱器中采用干化載氣作為冷源，干化后產生的蒸汽凝結水作為熱源，利用蒸汽凝結水加熱干化載氣來完成二者之間的熱交換。通過這種方法，不僅可以最大程度地回收蒸汽凝結水的余熱，還能有效地解決凝結水泵汽蝕和干化載氣運行過程中的滴漏跑冒問題(即冷凝現象)，不會導致干化載氣中的水分析出腐蝕管道，也不會導致臭氣外泄。

本發明設計的污泥干化焚燒系統，其核心就是利用余熱回收技術：將濕污泥干化后產生的蒸汽凝結水來加熱干化載氣，以實現系統內部熱量的最大化回收利用。本發明的污泥干化焚燒系統不僅能有效避免凝結水泵的汽蝕問題，還能解決干化載氣運輸過程中環境污染問題。

進一步的，一種污泥干化焚燒系統：所述冷凝換熱器采用的冷卻介質為水；所述的冷凝換熱器上設置有冷卻水進口和冷卻水出口。

具體的，在本發明的污泥干化焚燒系統中若不設置冷凝換熱器對高溫的干化載氣進行冷卻降溫處理，直接將高溫載氣送至污泥焚燒爐中進行焚燒，則干化載氣中含有的大量水蒸氣會嚴重不利于污泥焚燒工作的順利進行。

進一步的，一種污泥干化焚燒系統：所述的污泥干化器上連通設置有蒸汽凝結水管，且所述的蒸汽凝結水管與所述載氣加熱器連通。

進一步的，一種污泥干化焚燒系統：所述的污泥干化器上還連通設置有半干污泥管，且所述的半干污泥管與所述污泥焚燒爐連通。

進一步的，一種污泥干化焚燒系統：所述的污泥干化器采用圓盤式干化器。

進一步的，一種污泥干化焚燒系統：所述除塵器采用旋風除塵器。

提供一種污泥干化焚燒方法，該方法采用了上述的污泥干化焚燒系統進行焚燒。

進一步的，一種污泥干化焚燒方法：該方法包括如下步驟：

S1、將濕污泥從濕污泥進口輸送至所述污泥干化器中，將飽和蒸汽從所述加熱蒸汽進口輸送至所述污泥干化器中，利用所述飽和蒸汽對所述濕污泥進行間接(非接觸式)加熱，使所述濕污泥初步干化成為半干污泥；污泥干化的同時：在所述污泥干化器中會產生高溫的干化載氣和蒸汽凝結水；

S2、將所述的干化載氣經過所述除塵器除塵后，進入所述冷凝換熱器中進行冷卻降溫；

S3、將降溫后的干化載氣通過所述載氣風機引入到所述載氣加熱器中，將所述的蒸汽凝結水輸送至所述載氣加熱器中，利用所述蒸汽凝結水對降溫后的干化載氣進行間接加熱；

加熱后，所述的蒸汽凝結水溫度降低，然后在所述凝結水箱中回收，再經所述凝結水泵加壓后供給污泥焚燒爐；

S4、將所述的半干污泥輸送至所述污泥焚燒爐中，將步驟S3加熱后的干化載氣引入到所述污泥焚燒爐中，在所述污泥焚燒爐中完成污泥焚燒。

更進一步的，一種污泥干化焚燒方法：步驟S1中所述的濕污泥由市政污泥經機械脫水獲得；

其中：所述市政污泥的初始含水率為95～99.8％；脫水后的濕污泥的含水率為75～85％。

更進一步的，一種污泥干化焚燒方法：步驟S1中所述飽和蒸汽的溫度為150～170℃；所述半干污泥的含水率為35～45％。

市政污泥初始泥含水率通常在95～99.8％，經過機械脫水處理后含水率可降至約75～85％，進一步降低含水率以實現減量減質比較困難，因此需要進行干化處理。污泥干化焚燒處理工藝能迅速和最大程度地使污泥減容，有害物質得到徹底處理，可以實現污泥減量化、穩定化、無害化、資源化的處理目標，達到了節能減排、實現循環經濟的目標，對土地資源緊俏的城市十分友好，符合城市污泥的產生、處理現狀。市政污泥干化焚燒處理同時存在運行成本高、污泥干化前后儲存及運輸過程中的臭氣問題。

目前，在污泥干化領域的技術方案有多種，包括圓盤干化、槳葉干化、薄膜干化、流化床干化、轉子干化、帶式干化、電滲透干化、太陽能干化以及低溫真空干化等方法。目前，圓盤干化是應用最廣泛的方法之一，已實現國產化生產，并且運行穩定、可靠。本申請采用的污泥干化器以圓盤干化器為例，同時也適用于其他以蒸汽為加熱介質的污泥干化器。

在目前的污泥干化焚燒工藝中：在污泥干化時產生的蒸汽凝結水(溫度在110℃左右)采用的是外部循環冷卻水對其進行降溫處理，冷卻后的蒸汽凝結水匯入凝結水箱，熱量通過外部循環冷卻水帶走，未實現回收利用，其一方面造成了能源浪費；另一方面還增加了外部循環冷卻水的投資與運行費用。同時，干化載氣經除塵和冷凝后，采用直接輸送到污泥焚燒爐或進入除臭系統中處理的方法，而未采取加熱措施，這種方式存在干化載氣輸送過程中冷凝的問題，容易導致載氣輸送管道的腐蝕和滴水，并致使臭氣外泄等問題。

本發明的有益效果：

(1)本發明設計的污泥干化焚燒系統，其帶來的經濟效益顯著：本發明實現了利用污泥干化時產生的蒸汽凝結水來加熱干化載氣，其一方面能夠防止干化載氣在輸送至污泥焚燒爐過程中出現的冷凝現象；另一方面能夠避免蒸汽凝結水熱能的浪費。若采用傳統的外部供熱蒸汽方式來對干化載氣進行加熱，則每年會產生大量的費用；同時若采用外部循環水來對蒸汽凝結水進行冷卻，也會產生大量的運行費用；而本申請?jiān)O(shè)計的系統，其利用系統內部產生的熱源(蒸汽凝結水)對冷源(干化載氣)進行加熱，實現二者之間的熱交換，既達到了降低蒸汽凝結水溫度的目的，又實現了加熱干化載氣的效果，大幅度節省了傳統干化載氣的加熱費用以及外部循環水的運行費用，其經濟效益顯著。

(2)本發明設計的污泥干化焚燒系統，有效促進了污泥干化焚燒廠區環境的改善：通過設置載氣加熱器，并利用蒸汽凝結水作為熱源可將干化載氣加熱，同時對干化載氣輸送管道進行保溫，可以保證送入污泥焚燒爐中的干化載氣的溫度較高，大大高于載氣的露點溫度；使得在實際的載氣運行過程中，不會出現冷凝現象，不會出現載氣管道滴漏跑冒問題，從而有效改善了廠區的運行環境。

(3)本發明可以有效利用污泥干化過程中產生的蒸汽凝結水的余熱，實現污泥干化焚燒運行成本的降低，同時有效促進污泥干化運行環境的改善，具有安全節能、環保、經濟等方面的顯著優勢。

(4)本發明設計的污泥干化焚燒系統，可以充分利用該干化焚燒系統自身的余熱：通過利用污泥干化時產生的蒸汽凝結水來加熱干化載氣，充分利用干化系統的余熱，實現了能源的有效節約。本發明不僅具備運行成本低廉的優點，而且還減少了一次能源的消耗，有效保護了運行廠區的工作環境，具有良好的節能收益及經濟收益。

(5)本發明采用污泥干化后的蒸汽凝結水對干化載氣進行加熱，使載氣在輸送過程中不會發生冷凝，從而避免干化載氣產生冷凝現象，不會造成載氣滴漏跑冒等臭氣臭水問題，有效保護了廠區的工作環境。

(6)本發明設計的污泥干化焚燒系統，能夠提升進入污泥焚燒爐中干化載氣的溫度，有助于優化污泥焚燒爐的能量利用和提升污泥焚燒爐整體的安全穩定性，保證其安全穩定運行；還降低了蒸汽凝結水對凝結水泵的汽蝕，保障了凝結水泵的安全穩定運行，同時節約了外部循環冷卻水的用量，大幅節約了運行成本，具有顯著的經濟效益。

（發明人：韋曉麗;陳高森;馮琰磊;方鵬;魏輝;王紅巖;孫東海;張曉波）
