公布日：2023.10.13
申請日：2023.08.02
分類號：C02F3/30(2023.01)I
摘要
本發明涉及生活污水處理設備技術領域，其公開了一種雙層式搪瓷制一體化生活污水處理設備，該污水處理設備旨在解決現有技術下不利于運輸和組裝，且不能在不同的環境條件下進行處理，活性污泥濃度高，出水水質差的技術問題，該污水處理設備包括調節池、活動連接于調節池上端的上層圍板、固定連接在調節池內上側的隔板、從左往右依次設置在隔板上端的MBR處理池和AO處理池、安裝在上層圍板上端可拆卸的上蓋；其中，調節池內轉動連接有第一攪拌軸，該污水處理設備采用雙層罐中罐的設計，有效減小了裝置的整體體積，且各部分采用可拆卸的設計，既可以截留煤化工廢水中的硝化細菌，從而提升污泥濃度，還可以為反硝化菌以及好氧菌提供良好的生存環境。
權利要求書

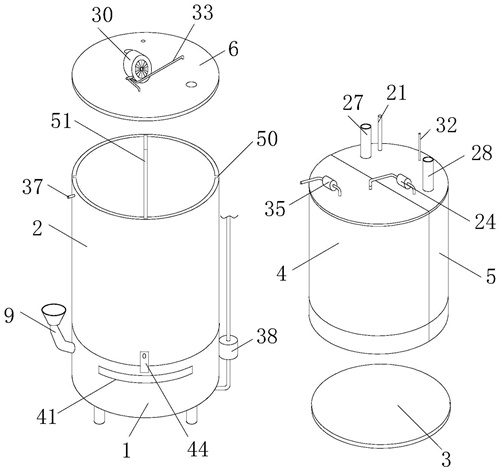

1.一種雙層式搪瓷制一體化生活污水處理設備，該污水處理設備包括調節池(1)、活動連接于所述調節池(1)上端的上層圍板(2)、固定連接在所述調節池(1)內上側的隔板(3)、從左往右依次設置在所述隔板(3)上端的MBR處理池(4)和AO處理池(5)、安裝在所述上層圍板(2)上端可拆卸的上蓋(6)；其特征在于，所述調節池(1)內轉動連接有第一攪拌軸(7)，所述第一攪拌軸(7)外側固定連接有等距分布的攪拌桿(8)，所述第一攪拌軸(7)左端安裝有加料斗(9)，所述MBR處理池(4)和AO處理池(5)上端分別安裝有第一蓋板(10)和第二蓋板(11)，所述MBR處理池(4)內底部上端安裝有MBR膜組件(12)，所述MBR膜組件(12)左端安裝有出水管(13)，所述MBR處理池(4)內底部上端安裝有第一曝氣管(14)，所述AO處理池(5)內安裝有分倉板(15)，所述AO處理池(5)內后側轉動連接有第二攪拌軸(16)，所述第二攪拌軸(16)外側安裝有攪拌葉片(17)，所述AO處理池(5)后側內壁和分倉板(15)之間從上往下依次安裝有上格柵(18)和下格柵(19)，所述上格柵(18)和下格柵(19)之間設置有填料(20)，所述上格柵(18)和下格柵(19)內安裝有第一進水管(21)，所述AO處理池(5)內前側安裝有潛入泵(22)和第二曝氣管(23)，所述第二蓋板(11)上端安裝有第一抽水泵(24)，所述第一抽水泵(24)進口端安裝有往所述AO處理池(5)內延伸的第一抽水管(25)，所述第一抽水泵(24)出口端安裝有往所述MBR處理池(4)內延伸的第二抽水管(26)，所述第二蓋板(11)上端從后往前依次安裝有第一加料口(27)和第二加料口(28)。
2.根據權利要求1所述的一種雙層式搪瓷制一體化生活污水處理設備，其特征在于，所述分倉板(15)上開設有流通口(29)，所述上蓋(6)上端安裝有曝氣風機(30)，所述第一曝氣管(14)和第二曝氣管(23)上端分別安裝有第一進氣管(31)和第二進氣管(32)，所述曝氣風機(30)與第一進氣管(31)和第二進氣管(32)之間安裝有Y型氣管(33)。
3.根據權利要求1所述的一種雙層式搪瓷制一體化生活污水處理設備，其特征在于，所述潛入泵(22)出口端安裝有回流管(34)，所述回流管(34)與AO處理池(5)后側相連通，所述第一蓋板(10)上端安裝有第二抽水泵(35)，所述第二抽水泵(35)進口端安裝有第三抽水管(36)，所述第二抽水泵(35)出口端安裝有穿過所述上層圍板(2)向外延伸的第四抽水管(37)。
4.根據權利要求1所述的一種雙層式搪瓷制一體化生活污水處理設備，其特征在于，所述調節池(1)右端安裝有第三抽水泵(38)，所述第三抽水泵(38)進口端安裝有與所述調節池(1)相連的第五抽水管(39)，所述第三抽水泵(38)出口端安裝有與所述第一進水管(21)相連的第六抽水管(40)。
5.根據權利要求1所述的一種雙層式搪瓷制一體化生活污水處理設備，其特征在于，所述調節池(1)前端開設有溢流口(41)，所述調節池(1)上端開設有環形槽(42)，所述上層圍板(2)下端固定連接有與所述環形槽(42)相匹配的定位環(43)。
6.根據權利要求1所述的一種雙層式搪瓷制一體化生活污水處理設備，其特征在于，所述調節池(1)前端兩端均固定連接有定位板(44)，所述定位板(44)內螺紋連接有定位螺栓(45)，所述上層圍板(2)前后兩端均開設有與所述定位螺栓(45)相匹配的螺紋孔(46)。
7.根據權利要求1所述的一種雙層式搪瓷制一體化生活污水處理設備，其特征在于，所述第一攪拌軸(7)下端依次安裝有第一聯軸器(47)和第一電機(48)，所述第一電機(48)和調節池(1)之間固定連接有第一加固桿(49)。
8.根據權利要求1所述的一種雙層式搪瓷制一體化生活污水處理設備，其特征在于，所述上層圍板(2)內側開設有滑動槽(50)，所述MBR處理池(4)和AO處理池(5)外側固定連接有與所述滑動槽(50)相匹配的滑動塊(51)，所述第二攪拌軸(16)下端依次安裝有第二聯軸器(52)和第二電機(53)，所述第二電機(53)和AO處理池(5)之間固定連接有左右對稱分布的第二加固桿(54)。
發明內容
(1)要解決的技術問題
針對現有技術的不足，本發明的目的在于提供一種雙層式搪瓷制一體化生活污水處理設備，該污水處理設備旨在解決現有技術下不利于運輸和組裝，且不能在不同的環境條件下進行處理，活性污泥濃度高，出水水質差的技術問題。
(2)技術方案
為了解決上述技術問題，本發明提供了這樣一種雙層式搪瓷制一體化生活污水處理設備，該污水處理設備包括調節池、活動連接于所述調節池上端的上層圍板、固定連接在所述調節池內上側的隔板、從左往右依次設置在所述隔板上端的MBR處理池和AO處理池、安裝在所述上層圍板上端可拆卸的上蓋；其中，所述調節池內轉動連接有第一攪拌軸，所述第一攪拌軸外側固定連接有等距分布的攪拌桿，所述第一攪拌軸左端安裝有加料斗，所述MBR處理池和AO處理池上端分別安裝有第一蓋板和第二蓋板，所述MBR處理池內底部上端安裝有MBR膜組件，所述MBR膜組件左端安裝有出水管，所述MBR處理池內底部上端安裝有第一曝氣管，所述AO處理池內安裝有分倉板，所述AO處理池內后側轉動連接有第二攪拌軸，所述第二攪拌軸外側安裝有攪拌葉片，所述AO處理池后側內壁和分倉板之間從上往下依次安裝有上格柵和下格柵，所述上格柵和下格柵之間設置有填料，所述上格柵和下格柵內安裝有第一進水管，所述AO處理池內前側安裝有潛入泵和第二曝氣管，所述第二蓋板上端安裝有第一抽水泵，所述第一抽水泵進口端安裝有往所述AO處理池內延伸的第一抽水管，所述第一抽水泵出口端安裝有往所述MBR處理池內延伸的第二抽水管，所述第二蓋板上端從后往前依次安裝有第一加料口和第二加料口。
使用本技術方案的污水處理設備時，生活污水進入調節池內，通過加料斗加入調節劑，第一攪拌軸帶動攪拌桿旋轉，將調節劑和污水重復混合，在第六抽水管、第三抽水泵和第五抽水管的作用下，將污水通過第一進水管送入AO處理池內，通過第一加料口和第二加料口加入藥劑，第二攪拌軸帶動攪拌葉片攪拌，處理后的污水被上格柵和下格柵之間的填料處理，然后從分倉板進入AO處理池內前側，第二曝氣管進行曝氣處理，硝化液被潛入泵抽出然后回到AO處理池內后側，在第一抽水管、第一抽水泵和第二抽水管的作用下將水抽入MBR處理池內，第一曝氣管進行曝氣，MBR膜組件被污水進行過濾，在第三抽水管、第二抽水泵和第四抽水管的作用下，過濾后的水經出水管被抽出，曝氣風機通過Y型氣管、第一進氣管和第二進氣管提供第一曝氣管和第二曝氣管所需的壓縮空氣。
進一步地，所述分倉板上開設有流通口，所述上蓋上端安裝有曝氣風機，所述第一曝氣管和第二曝氣管上端分別安裝有第一進氣管和第二進氣管，所述曝氣風機與第一進氣管和第二進氣管之間安裝有Y型氣管。
進一步地，所述潛入泵出口端安裝有回流管，所述回流管與AO處理池后側相連通，所述第一蓋板上端安裝有第二抽水泵，所述第二抽水泵進口端安裝有第三抽水管，所述第二抽水泵出口端安裝有穿過所述上層圍板向外延伸的第四抽水管。
進一步地，所述調節池右端安裝有第三抽水泵，所述第三抽水泵進口端安裝有與所述調節池相連的第五抽水管，所述第三抽水泵出口端安裝有與所述第一進水管相連的第六抽水管。
進一步地，所述調節池前端開設有溢流口，所述調節池上端開設有環形槽，所述上層圍板下端固定連接有與所述環形槽相匹配的定位環。
進一步地，所述調節池前端兩端均固定連接有定位板，所述定位板內螺紋連接有定位螺栓，所述上層圍板前后兩端均開設有與所述定位螺栓相匹配的螺紋孔。
進一步地，所述第一攪拌軸下端依次安裝有第一聯軸器和第一電機，所述第一電機和調節池之間固定連接有第一加固桿。
進一步地，所述上層圍板內側開設有滑動槽，所述MBR處理池和AO處理池外側固定連接有與所述滑動槽相匹配的滑動塊，所述第二攪拌軸下端依次安裝有第二聯軸器和第二電機，所述第二電機和AO處理池之間固定連接有左右對稱分布的第二加固桿。
(3)有益效果
與現有技術相比，本發明的有益效果在于：本發明的污水處理設備采用雙層罐中罐的設計，有效減小了裝置的整體體積，且各部分采用可拆卸的設計，有利于運輸和組裝，下層為調節池上層結合AO和MBR技術，在缺氧、厭氧、好氧條件下進行反應，有效解決了活性污泥濃度高，出水水質差的問題，既可以截留煤化工廢水中的硝化細菌，從而提升污泥濃度，還可以為反硝化菌以及好氧菌提供良好的生存環境。
（發明人：丁志偉）
