公布日：2023.12.29
申請日：2023.11.03
分類號：C02F11/12(2019.01)I
摘要
本申請?zhí)峁┑囊环N高效污泥濃縮裝置，涉及污泥處理技術領域，包括：污泥壓縮區，所述污泥壓縮區的周壁具有傾斜角度，使所述污泥壓縮區形成上大下小的漏斗型結構，所述漏斗型結構的底端與排泥管相連通；所述污泥緩沖阻滯區的上方被設置為陶瓷斜板區，所述陶瓷斜板區設置有陶瓷膜膜塔，所述陶瓷膜膜塔包括多組陶瓷膜模塊，相鄰兩組所述陶瓷膜模塊之間采用錯位疊搭的安裝方式；所述陶瓷膜模塊的內部空間均布有多組平板陶瓷膜，所述平板陶瓷膜呈傾斜設置于陶瓷膜模塊的內部空間；每組所述陶瓷膜模塊內均布的所述平板陶瓷膜均設置有不同的間距。本申請具有占地面積小，污泥濃縮時間短，濃縮倍數易調節和出水水質優的優點。
權利要求書

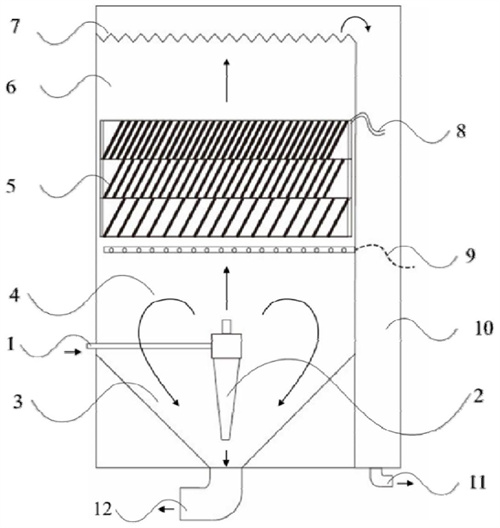

1.一種高效污泥濃縮裝置，其特征在于，包括：污泥壓縮區(3)，所述污泥壓縮區(3)的周壁具有傾斜角度，使所述污泥壓縮區(3)形成上大下小的漏斗型結構，所述漏斗型結構的底端與排泥管(12)相連通；所述污泥壓縮區(3)的中心位置安裝有水力旋流器(2)，對進泥管(1)吸入的污泥進行初步的篩分，重泥從水力旋流器(2)底部排出，輕泥向上進入污泥緩沖阻滯區(4)；所述污泥緩沖阻滯區(4)的上方被設置為陶瓷斜板區(5)，所述陶瓷斜板區(5)設置有陶瓷膜膜塔，所述陶瓷膜膜塔包括多組陶瓷膜模塊，相鄰兩組所述陶瓷膜模塊之間采用錯位疊搭的安裝方式；所述陶瓷膜模塊的內部空間均布有多組平板陶瓷膜，所述平板陶瓷膜呈傾斜設置于陶瓷膜模塊的內部空間；每組所述陶瓷膜模塊內均布的所述平板陶瓷膜均設置有不同的間距。
2.根據權利要求1所述的一種高效污泥濃縮裝置，其特征在于：所述陶瓷膜模塊內均布的所述平板陶瓷膜的間距自下而上逐漸變小。
3.根據權利要求1所述的一種高效污泥濃縮裝置，其特征在于：所述水力旋流器(2)還具有進泥端，所述進泥端與上一級沉淀池的排泥口相連通；所述進泥端設置有進泥管(1)，所述進泥管(1)的管壁與水力旋流器(2)的管壁呈相切設置。
4.根據權利要求1所述的一種高效污泥濃縮裝置，其特征在于：所述陶瓷膜模塊通過出水管與負壓抽吸泵相連通，所述負壓抽吸泵通過出水管抽濾所述平板陶瓷膜區域的水；所述平板陶瓷膜區域的抽濾水流動至產水池(10)。
5.根據權利要求4所述的一種高效污泥濃縮裝置，其特征在于：所述負壓抽吸泵還具有反沖洗作業的特性，所述負壓抽吸泵反向轉動抽吸產水池(10)內的水沖洗平板陶瓷膜的孔隙。
6.根據權利要求1所述的一種高效污泥濃縮裝置，其特征在于：所述陶瓷斜板區的上方被設置為上清液區(6)，所述上清液區(6)具有溢流堰(7)，所述溢流堰(7)盛裝上清液區(6)溢流的清水，并使清水溢流至產水池(10)。
7.根據權利要求6所述的一種高效污泥濃縮裝置，其特征在于：所述污泥濃縮裝置包括以下三種出水模式：其一為陶瓷膜膜塔單獨出水；其二為溢流堰(7)單獨出水；其三為溢流堰(7)與陶瓷膜膜塔混合出水。
8.根據權利要求1所述的一種高效污泥濃縮裝置，其特征在于：還包括曝氣管路(9)，所述曝氣管路(9)與曝氣風機相連通；所述曝氣風機的開啟貫穿整個污泥濃縮過程。
9.根據權利要求5所述的一種高效污泥濃縮裝置，其特征在于：所述負壓抽吸泵與控制器信號連接，所述控制器根據預定程序控制所述負壓抽吸泵進行抽濾作業或反沖洗作業。
10.根據權利要求9所述的一種高效污泥濃縮裝置，其特征在于：所述控制器控制所述負壓抽吸泵進行抽濾作業或反沖洗作業的時間為：每進行4min的抽濾作業后，進行1min的反沖洗作業。
發明內容
本發明的目的在于提供一種高效污泥濃縮裝置。
本發明的實施例是這樣實現的：
本發明提供一種高效污泥濃縮裝置，包括：污泥壓縮區，所述污泥壓縮區的周壁具有傾斜角度，使所述污泥壓縮區形成上大下小的漏斗型結構，所述漏斗型結構的底端與排泥管相連通；所述污泥壓縮區的中心位置安裝有水力旋流器，對進泥管吸入的污泥進行初步的篩分，重泥從水力旋流器底部排出，輕泥向上進入污泥緩沖阻滯區；所述污泥緩沖阻滯區的上方被設置為陶瓷斜板區，所述陶瓷斜板區設置有陶瓷膜膜塔，所述陶瓷膜膜塔包括多組陶瓷膜模塊，相鄰兩組所述陶瓷膜模塊之間采用錯位疊搭的安裝方式；所述陶瓷膜模塊的內部空間均布有多組平板陶瓷膜，所述平板陶瓷膜呈傾斜設置于陶瓷膜模塊的內部空間；每組所述陶瓷膜模塊內均布的所述平板陶瓷膜均設置有不同的間距。
本發明的一種優選的具體實施方式，所述陶瓷膜模塊內均布的所述平板陶瓷膜的間距自下而上逐漸變小。
本發明的一種優選的具體實施方式，所述水力旋流器還具有進泥端，所述進泥端與上一級沉淀池的排泥口相連通；所述進泥端設置有進泥管，所述進泥管的管壁與水力旋流器的管壁呈相切設置。
本發明的一種優選的具體實施方式，所述陶瓷膜模塊通過出水管與負壓抽吸泵相連通，所述負壓抽吸泵通過出水管抽濾所述平板陶瓷膜區域的水；所述平板陶瓷膜區域的抽濾水流通至產水池。
本發明的一種優選的具體實施方式，所述負壓抽吸泵還具有反沖洗作業的特性，所述負壓抽吸泵反向轉動抽吸產水池內的水沖洗平板陶瓷膜的孔隙。
本發明的一種優選的具體實施方式，所述陶瓷斜板區的上方被設置為上清液區，所述上清液區具有溢流堰，所述溢流堰盛裝上清液區溢流的清水，并使清水溢流至產水池。
本發明的一種優選的具體實施方式，所述污泥濃縮裝置包括以下三種出水模式：其一為陶瓷膜膜塔單獨出水；其二為溢流堰單獨出水；其三為溢流堰與陶瓷膜膜塔混合出水。
本發明的一種優選的具體實施方式，還包括曝氣管路，所述曝氣管路與曝氣風機相連通；所述曝氣風機的開啟貫穿整個污泥濃縮過程。
本發明的一種優選的具體實施方式，所述負壓抽吸泵與控制器信號連接，所述控制器根據預定程序控制所述負壓抽吸泵進行抽濾作業或反沖洗作業。
本發明的一種優選的具體實施方式，所述控制器控制所述負壓抽吸泵進行抽濾作業或反沖洗作業的時間為：每進行4min的抽濾作業后，進行1min的反沖洗作業。
本發明的有益效果為：
1.所述污泥緩沖阻滯區的上方被設置為陶瓷斜板區，所述陶瓷斜板區設置有陶瓷膜膜塔，所述陶瓷膜膜塔包括多組陶瓷膜模塊，相鄰兩組所述陶瓷膜模塊之間采用錯位疊搭的安裝方式，以便進行污泥沉淀池表面的全面覆蓋，降低跑泥的概率，提升污水處理的出水水質；
2.所述陶瓷膜模塊內均布的所述平板陶瓷膜的間距自下而上逐漸變小，位于上面陶瓷膜模塊分布的所述平板陶瓷膜數量多于位于下面陶瓷膜模塊分布的所述平板陶瓷膜的數量，降低跑泥的概率，提高污水處理的出水水質；
3.采用陶瓷膜膜塔對污泥濃縮池內的污泥進行抽濾濃縮，提升污泥濃縮的效率，縮短污泥濃縮的時間；
4.所述污泥濃縮裝置包括如下三種出水模式：陶瓷膜膜塔單獨出水；溢流堰單獨出水或溢流堰與陶瓷膜膜塔混合出水；通過調節不同的出水模式和調節進泥出泥的比例，進而調節污泥濃縮的倍數，提高污泥的含固率，降低污泥的體積；
5.所述污泥壓縮區的周壁具有傾斜角度，使所述污泥壓縮區形成上大下小的漏斗型結構，所述漏斗型結構的底端與排泥管相連通，重力濃縮后的重泥從排泥管排出，降低污泥的含水率，降低污泥的體積；
6.所述負壓抽吸泵與控制器信號連接，所述控制器根據預定程序控制所述負壓抽吸泵進行抽濾作業或反沖洗作業，有效去除平板陶瓷膜表面的污泥，提升污泥濃縮的效率，縮短污泥濃縮的時間。
（發明人：蔣紅與;吳云生;安瑩玉;陳云;王久強;孟圓;王志強;陳昊楠）
