公布日：2023.12.08
申請日：2023.09.18
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/72(2023.01)N;C02F3/28(2023.01)N;C02F7/00(2006.01)N;C02F103/32(2006.01)N
摘要
本發明屬于飲料生產廢水技術領域，尤其是一種飲料生產用廢水再利用裝置，針對背景技術提出的沒有很好的手段快速清理格柵、曝氣時氣泡的耗損量大以及凈化的時間很長的問題，現提出以下方案，包括污水池、多級沉淀池、水解酸化池、氧化池和清水池，所述污水池一側內壁焊接有底板，且底板頂部外壁設置格柵槽，所述格柵槽和底板之間連接有對稱分布的緩沖彈簧。本發明實現了格柵槽的快速清理，保證了污水排放的效率，能夠增加曝氣范圍的均勻性，實際操作時可根據水解酸化池內的各區域水體的氧濃度來調節曝氣管的曝氣角度，從而達到曝氣效果的最大化，藥劑可以迅速蔓延到整個氧化池內，大大提高了藥劑擴散的效率，降低了凈化的時間。
權利要求書

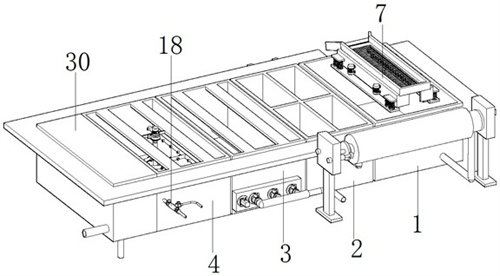

1.一種飲料生產用廢水再利用裝置，包括污水池（1）、多級沉淀池（2）、水解酸化池（3）、氧化池（4）和清水池（30），其特征在于，所述污水池（1）一側內壁焊接有底板（5），且底板（5）頂部外壁設置格柵槽（7），所述格柵槽（7）和底板（5）之間連接有對稱分布的緩沖彈簧（6），且格柵槽（7）一側外壁通過螺栓固定連接有振動電機（9），所述格柵槽（7）底部外壁通過螺栓固定連接有旋轉氣缸（10），且旋轉氣缸（10）內壁安裝有反沖管（11）；所述水解酸化池（3）一側外壁安裝有鏈傳動箱（12），且鏈傳動箱（12）內部的鏈輪內壁安裝有等距離分布的曝氣管（13），所述曝氣管（13）一端外壁通過密封軸承轉動連接有旋轉接頭管（14），且旋轉接頭管（14）一端外壁連接有曝氣軟管（15）；所述氧化池（4）內壁安裝有對稱分布的條形管（16），且兩個條形管（16）之間連接有環形管（17），所述條形管（16）一端外壁連接有霧化管（18），且霧化管（18）一端外壁連接有進液管（19），所述霧化管（18）一側外壁連接有充氣管（20），且霧化管（18）靠近條形管（16）的一端安裝有單向閥（21）。
2.根據權利要求1所述的一種飲料生產用廢水再利用裝置，其特征在于，所述格柵槽（7）一端設置有排料口（8），且格柵槽（7）靠近排料口（8）的一端向下傾斜5°。
3.根據權利要求1所述的一種飲料生產用廢水再利用裝置，其特征在于，所述反沖管（11）通過水管連接有水泵，且水泵通過水管連接在清水池（30）的內壁上。
4.根據權利要求1所述的一種飲料生產用廢水再利用裝置，其特征在于，等距離分布的所述曝氣管（13）外壁的一端均安裝有電磁閥（31）。
5.根據權利要求1所述的一種飲料生產用廢水再利用裝置，其特征在于，所述進液管（19）外壁安裝有第一流量閥（22），且充氣管（20）外壁安裝有第二流量閥（23）。
6.根據權利要求1所述的一種飲料生產用廢水再利用裝置，其特征在于，所述污水池（1）和多級沉淀池（2）之間通過管道連接有疊螺機（24），且多級沉淀池（2）內壁安裝有緩沖板（25）。
7.根據權利要求1所述的一種飲料生產用廢水再利用裝置，其特征在于，所述污水池（1）、多級沉淀池（2）、水解酸化池（3）、氧化池（4）和清水池（30）的外壁焊接有走道（26），且走道（26）底部外壁安裝有扶梯（27）。
8.根據權利要求1所述的一種飲料生產用廢水再利用裝置，其特征在于，所述水解酸化池（3）和氧化池（4）內壁的底部焊接有水質取樣板（28）。
9.根據權利要求1所述的一種飲料生產用廢水再利用裝置，其特征在于，所述氧化池（4）內壁位于兩個水質取樣板（28）之間安裝有攪拌器（29），且攪拌器（29）的攪拌桿設置在環形管（17）的內側。
10.根據權利要求1所述的一種飲料生產用廢水再利用裝置，其特征在于，所述清水池（30）底部外壁連接有排污管，清水池（30）一側外壁連接有外排管網。
發明內容
針對現有技術的不足，本發明提供了一種飲料生產用廢水再利用裝置，克服了現有技術的不足，有效的解決了沒有很好的手段快速清理格柵、曝氣時氣泡的耗損量大以及凈化的時間很長的問題。
為了實現上述目的，本發明采用了如下技術方案：一種飲料生產用廢水再利用裝置，包括污水池、多級沉淀池、水解酸化池、氧化池和清水池，所述污水池一側內壁焊接有底板，且底板頂部外壁設置格柵槽，所述格柵槽和底板之間連接有對稱分布的緩沖彈簧，且格柵槽一側外壁通過螺栓固定連接有振動電機，所述格柵槽底部外壁通過螺栓固定連接有旋轉氣缸，且旋轉氣缸內壁安裝有反沖管；所述水解酸化池一側外壁安裝有鏈傳動箱，且鏈傳動箱內部的鏈輪內壁安裝有等距離分布的曝氣管，所述曝氣管一端外壁通過密封軸承轉動連接有旋轉接頭管，且旋轉接頭管一端外壁連接有曝氣軟管；所述氧化池內壁安裝有對稱分布的條形管，且兩個條形管之間連接有環形管，所述條形管一端外壁連接有霧化管，且霧化管一端外壁連接有進液管，所述霧化管一側外壁連接有充氣管，且霧化管靠近條形管的一端安裝有單向閥。
通過上述的方案，當反沖管接入水泵后，通過旋轉氣缸帶動反沖管轉動，能夠控制反沖管反復清理格柵槽的底部，從而快速的清理掉卡在格柵槽內的雜質，在此過程中通過振動電機帶動格柵槽振動，能夠?qū)㈦s質抖出到排料口外，實現了格柵槽的快速清理，保證了污水排放的效率，在水解酸化池內設置了多個曝氣管，大大增加了水解酸化池內的曝氣范圍，而且依靠每個曝氣管與鏈傳動箱的連接，在鏈傳動箱中電機的轉動下能夠帶動每個曝氣管轉動，能夠增加曝氣范圍的均勻性，實際操作時可根據水解酸化池內的各區域水體的氧濃度來調節曝氣管的曝氣角度，從而達到曝氣效果的最大化，藥劑通過條形管和環形管注入到氧化池內的基礎上，增加了氣液混合的結構，當進液管通入到霧化管內后，隨著氣體順著充氣管進入到霧化管內，氣體和液體會混合一起進入到氧化池內，藥劑可以迅速蔓延到整個氧化池內，大大提高了藥劑擴散的效率，降低了凈化的時間。
優選地，所述格柵槽一端設置有排料口，且格柵槽靠近排料口的一端向下傾斜5°。
優選地，所述反沖管通過水管連接有水泵，且水泵通過水管連接在清水池的內壁上。
優選地，等距離分布的所述曝氣管外壁的一端均安裝有電磁閥。
優選地，所述進液管外壁安裝有第一流量閥，且充氣管外壁安裝有第二流量閥。
優選地，所述污水池和多級沉淀池之間通過管道連接有疊螺機，且多級沉淀池內壁安裝有緩沖板。
優選地，所述污水池、多級沉淀池、水解酸化池、氧化池和清水池的外壁焊接有走道，且走道底部外壁安裝有扶梯。
優選地，所述水解酸化池和氧化池內壁的底部焊接有水質取樣板。
優選地，所述氧化池內壁位于兩個水質取樣板之間安裝有攪拌器，且攪拌器的攪拌桿設置在環形管的內側。
優選地，所述清水池底部外壁連接有排污管，清水池一側外壁連接有外排管網。
本發明的有益效果為：本發明的飲料生產用廢水再利用裝置，當反沖管接入水泵后，通過旋轉氣缸帶動反沖管轉動，能夠控制反沖管反復清理格柵槽的底部，從而快速的清理掉卡在格柵槽內的雜質，在此過程中通過振動電機帶動格柵槽振動，能夠?qū)㈦s質抖出到排料口外，實現了格柵槽的快速清理，保證了污水排放的效率；本發明的飲料生產用廢水再利用裝置，在水解酸化池內設置了多個曝氣管，大大增加了水解酸化池內的曝氣范圍，而且依靠每個曝氣管與鏈傳動箱的連接，在鏈傳動箱中電機的轉動下能夠帶動每個曝氣管轉動，能夠增加曝氣范圍的均勻性，實際操作時可根據水解酸化池內的各區域水體的氧濃度來調節曝氣管的曝氣角度，從而達到曝氣效果的最大化；本發明的飲料生產用廢水再利用裝置，藥劑通過條形管和環形管注入到氧化池內的基礎上，增加了氣液混合的結構，當進液管通入到霧化管內后，隨著氣體順著充氣管進入到霧化管內，氣體和液體會混合一起進入到氧化池內，藥劑可以迅速蔓延到整個氧化池內，大大提高了藥劑擴散的效率，降低了凈化的時間。
（發明人：邱廣明;馬靜;韓冬;邱玉天;楊鳳;李婉;朱廣軍;趙麗敏）
