公布日：2023.12.29
申請日：2023.10.09
分類號：C02F11/143(2019.01)I;C02F11/13(2019.01)I
摘要
本發明屬于環保技術領域，尤其是一種高含水率濕污泥低溫干化融合處理方法，針對現有的干化需要花費大量能源，干化效率低的問題，現提出如下方案，其包括以下步驟：S1：制備干燥藥劑，干燥藥劑包括5%～10%的氧化鐵、1%～2%的二氧化錳、5%～10%的硫酸、15%～20%的十八水合硫酸鋁、0.2%～1.0%的十水焦磷酸鈉、20%～40%的過氧化氫和余量的水；S2：將硫酸平均分成六份，將其中四份硫酸加入氧化鐵，并進行攪拌反應，反應完成后備用，將一份硫酸加入二氧化錳，通過干燥藥劑可以增加高含水率濕污泥干燥的效率，讓高含水率濕污泥可以自動排出內部的水分，無需使用能源干燥，并且通過低溫干化裝置可以對高含水率濕污泥進行脫水干化。
權利要求書
1.一種高含水率濕污泥低溫干化融合處理方法，其特征在于，包括以下步驟：S1：制備干燥藥劑，干燥藥劑包括5%～10%的氧化鐵、1%～2%的二氧化錳、5%～10%的硫酸、15%～20%的十八水合硫酸鋁、0.2%～1.0%的十水焦磷酸鈉、20%～40%的過氧化氫和余量的水；S2：將硫酸平均分成六份，將其中四份硫酸加入氧化鐵，并進行攪拌反應，反應完成后備用，將一份硫酸加入二氧化錳，并進行攪拌反應，反應完成后備用；S3：將上述兩種反應物倒入反應釜中，然后倒入十八水合硫酸鋁、十水焦磷酸鈉和水，攪拌1小時～2小時，攪拌完成后靜置24小時～48小時，然后噴灑加入剩余的硫酸，攪拌1小時后，加入過氧化氫，并緩慢攪拌均勻，得到干燥藥劑；S4：將高含水率濕污泥均勻攤平在低溫干化裝置上，形成高含水率濕污泥薄層，然后將干燥藥劑倒入噴灑設備中，利用噴灑設備將干燥藥劑均勻噴灑在高含水率濕污泥薄層，高含水率濕污泥中的水分滲出。
2.根據權利要求1所述的一種高含水率濕污泥低溫干化融合處理方法，其特征在于，所述在S2中，配置時，操作人員佩戴自吸過濾式防塵口罩，戴化學安全防護眼鏡，穿防毒物滲透工作服，戴橡膠手套。
3.根據權利要求1所述的一種高含水率濕污泥低溫干化融合處理方法，其特征在于，所述在S3中，倒入兩種反應物后，反應釜的攪拌轉速控制在320r/min～350r/min，攪拌的溫度控制在35℃～45℃。
4.根據權利要求1所述的一種高含水率濕污泥低溫干化融合處理方法，其特征在于，所述在S3中，加入硫酸后，反應釜的攪拌轉速控制在420r/min～550r/min，攪拌的溫度控制在45℃～55℃。
5.根據權利要求1所述的一種高含水率濕污泥低溫干化融合處理方法，其特征在于，所述在S3中，加入過氧化氫前，將反應釜的攪拌轉速控制在30r/min～60r/min，攪拌的溫度控制在25℃～35℃。
6.根據權利要求1所述的一種高含水率濕污泥低溫干化融合處理方法，其特征在于，所述低溫干化裝置包括方框架（1），方框架（1）頂部的左側鉸接有攤鋪板（4），方框架（1）的右側栓接有傳動箱（5）；傳動箱（5）內部的右側栓接有動力電機（6），動力電機（6）的輸出端通過聯軸器連接有轉軸（7），轉軸（7）的左端延伸到方框架（1）的底部并栓接有扇葉（8）；傳動箱（5）的頂部鉸接有傳動架（9），傳動架（9）的左端鉸接有鉸接架（10），鉸接架（10）的頂端與攤鋪板（4）的右端鉸接，轉軸（7）的表面并位于傳動箱（5）的內部鍵連接有傳動機構（2），傳動機構（2）的后側栓接有往復機構（3），往復機構（3）與傳動架（9）鉸接。
7.根據權利要求6所述的一種高含水率濕污泥低溫干化融合處理方法，其特征在于，所述傳動機構（2）包括主錐齒輪（21）、副錐齒輪（22）和傳動組件；轉軸（7）的表面并位于傳動箱（5）的內部與主錐齒輪（21）的軸心處鍵連接，主錐齒輪（21）的齒牙與副錐齒輪（22）的齒牙嚙合，副錐齒輪（22）與傳動組件栓接。
8.根據權利要求7所述的一種高含水率濕污泥低溫干化融合處理方法，其特征在于，所述傳動組件包括大鏈輪（23）、鏈條（24）和小鏈輪（25）；副錐齒輪（22）的后側與大鏈輪（23）的表面栓接，大鏈輪（23）的軸心處與傳動箱（5）的內部轉動連接，大鏈輪（23）的齒牙與鏈條（24）內部的頂端嚙合，鏈條（24）內部的底端與小鏈輪（25）的齒牙嚙合，小鏈輪（25）的軸心處與傳動箱（5）的內部轉動連接，小鏈輪（25）與往復機構（3）栓接。
9.根據權利要求8所述的一種高含水率濕污泥低溫干化融合處理方法，其特征在于，所述往復機構（3）包括偏心輪（31）、連接圈（32）、扇形齒盤（33）、齒條（34）和活動架（35）；小鏈輪（25）后側的軸心處與偏心輪（31）軸心處的底端栓接，偏心輪（31）的外側與連接圈（32）的內部轉動套接，連接圈（32）的左端與扇形齒盤（33）的頂端鉸接，扇形齒盤（33）的軸心處與傳動箱（5）的內部轉動連接，扇形齒盤（33）底部的齒牙與齒條（34）的齒牙嚙合，齒條（34）的右端與活動架（35）的左端鉸接，活動架（35）的右端與傳動架（9）的底端鉸接。
10.根據權利要求9所述的一種高含水率濕污泥低溫干化融合處理方法，其特征在于，所述齒條（34）的底部滑動連接有限位框，限位框的底部與傳動箱（5）內部的底端栓接，轉軸（7）表面的右端與傳動箱（5）的孔洞轉動套接，轉軸（7）的左端與方框架（1）底部的左側轉動套接。
發明內容
基于背景技術存在干化需要花費大量能源，干化效率低的問題，本發明提出了一種高含水率濕污泥低溫干化融合處理方法。

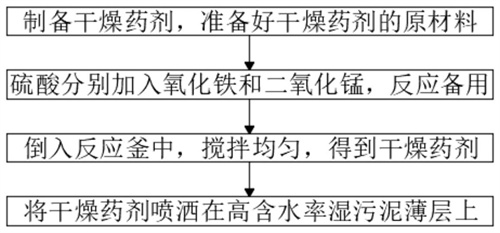

本發明提出的一種高含水率濕污泥低溫干化融合處理方法，包括以下步驟：S1：制備干燥藥劑，干燥藥劑包括5%～10%的氧化鐵、1%～2%的二氧化錳、5%～10%的硫酸、15%～20%的十八水合硫酸鋁、0.2%～1.0%的十水焦磷酸鈉、20%～40%的過氧化氫和余量的水；S2：將硫酸平均分成六份，將其中四份硫酸加入氧化鐵，并進行攪拌反應，反應完成后備用，將一份硫酸加入二氧化錳，并進行攪拌反應，反應完成后備用；S3：將上述兩種反應物倒入反應釜中，然后倒入十八水合硫酸鋁、十水焦磷酸鈉和水，攪拌1小時～2小時，攪拌完成后靜置24小時～48小時，然后噴灑加入剩余的硫酸，攪拌1小時后，加入過氧化氫，并緩慢攪拌均勻，得到干燥藥劑；S4：將高含水率濕污泥均勻攤平在低溫干化裝置上，形成高含水率濕污泥薄層，然后將干燥藥劑倒入噴灑設備中，利用噴灑設備將干燥藥劑均勻噴灑在高含水率濕污泥薄層，高含水率濕污泥中的水分滲出。
優選地，所述在S2中，配置時，操作人員佩戴自吸過濾式防塵口罩，戴化學安全防護眼鏡，穿防毒物滲透工作服，戴橡膠手套，保障操作人員的安全性。
優選地，所述在S3中，倒入兩種反應物后，反應釜的攪拌轉速控制在320r/min～350r/min，攪拌的溫度控制在35℃～45℃，方便混合均勻。
優選地，所述在S3中，加入硫酸后，反應釜的攪拌轉速控制在420r/min～550r/min，攪拌的溫度控制在45℃～55℃，可以讓硫酸融入溶液中，可以用于調節PH值。
優選地，所述在S3中，加入過氧化氫前，將反應釜的攪拌轉速控制在30r/min～60r/min，攪拌的溫度控制在25℃～35℃，保障干燥藥劑的效果。
優選地，所述低溫干化裝置包括方框架，方框架頂部的左側鉸接有攤鋪板，方框架的右側栓接有傳動箱；傳動箱內部的右側栓接有動力電機，動力電機的輸出端通過聯軸器連接有轉軸，轉軸的左端延伸到方框架的底部并栓接有扇葉；傳動箱的頂部鉸接有傳動架，傳動架的左端鉸接有鉸接架，鉸接架的頂端與攤鋪板的右端鉸接，轉軸的表面并位于傳動箱的內部鍵連接有傳動機構，傳動機構的后側栓接有往復機構，往復機構與傳動架鉸接，將高含水率濕污泥攤鋪在攤鋪板上，接通動力電機的電源，動力電機可以帶動轉軸轉動，轉軸可以帶動扇葉轉動，扇葉的快速轉動可以產生氣流，轉軸可以帶動傳動機構轉動，傳動機構帶動往復機構轉動，往復機構可以帶動傳動架往復轉動，傳動架可以帶動鉸接架上下移動，鉸接架可以帶動攤鋪板上下振動。
優選地，所述傳動機構包括主錐齒輪、副錐齒輪和傳動組件；轉軸的表面并位于傳動箱的內部與主錐齒輪的軸心處鍵連接，主錐齒輪的齒牙與副錐齒輪的齒牙嚙合，副錐齒輪與傳動組件栓接，轉軸可以帶動主錐齒輪轉動，主錐齒輪可以帶動副錐齒輪轉動，副錐齒輪通過軸承與傳動箱轉動設置，保障副錐齒輪轉動的平穩性，主錐齒輪的尺寸大于副錐齒輪的尺寸，可以產生加速效果，副錐齒輪可以帶動大鏈輪轉動。
優選地，所述傳動組件包括大鏈輪、鏈條和小鏈輪；副錐齒輪的后側與大鏈輪的表面栓接，大鏈輪的軸心處與傳動箱的內部轉動連接，大鏈輪的齒牙與鏈條內部的頂端嚙合，鏈條內部的底端與小鏈輪的齒牙嚙合，小鏈輪的軸心處與傳動箱的內部轉動連接，小鏈輪與往復機構栓接，副錐齒輪可以帶動大鏈輪轉動，大鏈輪可以帶動鏈條轉動，鏈條可以帶動小鏈輪轉動，大鏈輪的半徑是小鏈輪半徑的兩倍，可以對小鏈輪產生加速效果，小鏈輪通過軸承與傳動箱轉動設置，保障小鏈輪轉動的平穩性，小鏈輪可以帶動往復機構轉動。
優選地，所述往復機構包括偏心輪、連接圈、扇形齒盤、齒條和活動架；小鏈輪后側的軸心處與偏心輪軸心處的底端栓接，偏心輪的外側與連接圈的內部轉動套接，連接圈的左端與扇形齒盤的頂端鉸接，扇形齒盤的軸心處與傳動箱的內部轉動連接，扇形齒盤底部的齒牙與齒條的齒牙嚙合，齒條的右端與活動架的左端鉸接，活動架的右端與傳動架的底端鉸接，小鏈輪可以帶動偏心輪轉動，偏心輪與小鏈輪之間呈偏心結構，小鏈輪可以帶動偏心輪轉動過程中可以讓偏心輪左右移動，偏心輪在連接圈的內部轉動并帶動連接圈左右移動，連接圈通過軸承與偏心輪轉動設置，減少傳動阻力，連接圈可以帶動扇形齒盤轉動，扇形齒盤通過軸承與傳動箱轉動設置，保障扇形齒盤轉動的平穩性，扇形齒盤可以帶動齒條左右移動，齒條可以帶動活動架左右移動，活動架可以帶動傳動架往復轉動。
優選地，所述齒條的底部滑動連接有限位框，限位框的底部與傳動箱內部的底端栓接，轉軸表面的右端與傳動箱的孔洞轉動套接，轉軸的左端與方框架底部的左側轉動套接，齒條通過滑軌與限位框滑動設置，對齒條進行引導，方便齒條的左右移動，方便齒條帶動活動架左右移動，轉軸通過軸承與傳動箱轉動設置，保障轉軸轉動的平穩性，轉軸通過軸承與方框架轉動設置，保障轉軸轉動的平穩性。
本發明的有益效果：1、通過氧化鐵、二氧化錳、硫酸、十八水合硫酸鋁、十水焦磷酸鈉和過氧化氫可以制作出干燥藥劑，利用干燥藥劑可以對高含水率濕污泥進行高效和低成本干燥；2、動力電機通過轉軸可以帶動扇葉轉動，帶動氣流流動，動力機構通過轉軸可以帶動傳動機構轉動，傳動機構通過往復機構可以帶動傳動架轉動，傳動架通過鉸接架可以帶動攤鋪板振動；通過干燥藥劑可以增加高含水率濕污泥干燥的效率，讓高含水率濕污泥可以自動排出內部的水分，無需使用能源干燥，并且通過低溫干化裝置可以對高含水率濕污泥進行脫水干化。
（發明人：黃松清;張連發;錢洪均;劉明初）
