公布日：2023.12.08

申請日：2023.09.07

分類號：C02F1/00(2023.01)I;C02F1/38(2023.01)I;C02F103/44(2006.01)N

摘要

本發明涉及廢水回收技術領域，提出了清洗罐車泥漿廢水回收裝置及方法，其中，清洗罐車泥漿廢水回收裝置包括石塊回收機構、砂漿回收機構和水泥回收機構，砂漿回收機構用于對泥漿中的細小砂石與水進行分離，水泥回收機構用于將與泥漿分離后的水進行沉淀，將水中混合的水泥分離出來，其中，石塊回收機構包括凸輪軸、撥動板、分隔板、轉動軸和聯動桿，凸輪軸上設置有多個偏心軸，撥動板與偏心軸一一對應，多個分隔板固定設置在收集框上部，多個分隔板間隔設置在多個撥動板之間，通過上述技術方案，解決了現有技術中清洗罐車時產生的混有水泥砂石的泥漿廢水無法回收的問題。

權利要求書

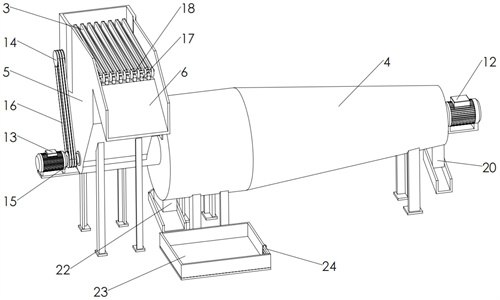

1.清洗罐車泥漿廢水回收裝置，其特征在于，包括：石塊回收機構，所述石塊回收機構用于對泥漿中的石塊進行分離回收；砂漿回收機構，所述石塊回收機構設置在所述砂漿回收機構上方，所述砂漿回收機構用于對泥漿中的細小砂石與水進行分離；水泥回收機構，所述水泥回收機構設置在所述砂漿回收機構的下方一側，所述水泥回收機構用于將與泥漿分離后的水進行沉淀，將水中混合的水泥分離出來；其中，所述石塊回收機構包括：凸輪軸（1），所述凸輪軸（1）上設置有多個偏心軸（2），多個所述偏心軸（2）在凸輪軸（1）上呈等距設置；撥動板（3），所述撥動板（3）設置有多個，所述撥動板（3）與所述偏心軸（2）一一對應，所述撥動板（3）設置在所述凸輪軸（1）上方，所述撥動板（3）下部靠近所述凸輪軸（1）的一側設置有凸起的轉軸；其中，所述砂漿回收機構包括：分離外殼（4），所述分離外殼（4）一端設置為錐形，所述分離外殼（4）上的另一端設置有收集框（5）；驅動組件，所述驅動組件設置在所述分離外殼（4）上，所述驅動組件用于帶動砂漿回收機構對泥漿中的砂漿進行分離，并帶動所述凸輪軸（1）轉動對石塊進行分離；分離組件，所述分離組件貫穿且轉動設置在所述分離外殼（4）內部，所述分離組件用于將泥漿中的砂石與泥漿中的水分離并排出；其中，所述收集框（5）開口向上，所述凸輪軸（1）貫穿且轉動設置在所述收集框（5）上部，所述收集框（5）一側設置有石塊收集口（6）。

2.根據權利要求1所述的清洗罐車泥漿廢水回收裝置，其特征在于，所述分離組件包括：分離軸（7），所述分離軸（7）貫穿且轉動設置在所述分離外殼（4）中，所述分離軸（7）上設置有錐形葉片（8），所述錐形葉片（8）的外側與所述分離外殼（4）的內壁相接觸，所述分離軸（7）上靠近所述收集框（5）的一端開設有提升腔（10）；輸出口（9），所述輸出口（9）開設在所述分離軸（7）上，所述輸出口（9）開設置在所述分離軸（7）中部遠離所述收集框（5）的一側，所述輸出口（9）與所述提升腔（10）連通；輸送軸（11），所述輸送軸（11）上設置有螺旋葉片，所述輸送軸（11）轉動連接在所述提升腔（10）中，所述輸送軸（11）遠離所述分離軸（7）的一端貫穿且轉動設置在所述收集框（5）上。

3.根據權利要求2所述的清洗罐車泥漿廢水回收裝置，其特征在于，所述驅動組件包括：電機一（12），所述電機一（12）設置在所述分離外殼（4）上遠離所述收集框（5）的一端，所述分離軸（7）遠離所述收集框（5）的一端穿過所述分離外殼（4）與所述電機一（12）的輸出端固定設置；電機二（13），所述電機二（13）設置在所述收集框（5）上遠離所述分離外殼（4）的一側，所述電機二（13）的輸出端與所述輸送軸（11）穿過所述收集框（5）的一端固定設置；傳動部件，所述傳動部件用于聯動所述電機二（13）帶動所述凸輪軸（1）轉動。

4.根據權利要求3所述的清洗罐車泥漿廢水回收裝置，其特征在于，所述傳動部件包括：傳動軸一（14），所述傳動軸一（14）設置在所述凸輪軸（1）貫穿到所述收集框（5）外部靠近所述電機二（13）的一端；傳動軸二（15），所述傳動軸二（15）設置在所述電機二（13）的輸出端上，所述傳動軸二（15）設置在所述電機二（13）與所述輸送軸（11）之間；傳送帶（16），所述傳送帶（16）套設在所述傳動軸一（14）與所述傳動軸二（15）上。

5.根據權利要求4所述的清洗罐車泥漿廢水回收裝置，其特征在于，所述石塊回收機構還包括：分隔板（17），所述分隔板（17）設置有多個，多個所述分隔板（17）固定設置在所述收集框（5）上部，多個所述分隔板（17）間隔設置在多個所述撥動板（3）之間；轉動軸（18），所述轉動軸（18）設置在所述收集框（5）上部，所述轉動軸（18）貫穿多個所述撥動板（3），多個所述撥動板（3）轉動設置在所述轉動軸（18）上；聯動桿（19），所述聯動桿（19）設置有多個，所述聯動桿（19）一端轉動設置在所述偏心軸（2）上，所述聯動桿（19）上遠離所述偏心軸（2）的一端與所述撥動板（3）下方的轉軸轉動設置。

6.根據權利要求5所述的清洗罐車泥漿廢水回收裝置，其特征在于，所述分離外殼（4）上設置有：泥漿出口（20），所述泥漿出口（20）設置在所述分離外殼（4）上靠近所述收集框（5）的一側，所述泥漿出口（20）上設置有導流板（21）；污水出口（22），所述污水出口（22）設置在所述分離外殼（4）上靠近所述電機一（12）的一側，所述污水出口（22）上設置有導流板（21）。

7.根據權利要求6所述的清洗罐車泥漿廢水回收裝置，其特征在于，所述水泥回收機構包括：污水框（23），所述污水框（23）設置在所述污水出口（22）下部，所述污水框（23）上開設有排水口；排水板（24），所述排水板（24）設置有多個，多個所述排水板（24）并排且縱向轉動設置在所述排水口上。

8.清洗罐車泥漿廢水回收方法，使用了權利要求7所述的清洗罐車泥漿廢水回收裝置，其特征在于，包括以下步驟：S1、回收石塊，將清洗罐車得到的泥漿倒入收集框（5）中，電機二（13）帶動傳動軸二（15）轉動，傳動軸二（15）通過傳送帶（16）帶動傳動軸一（14）轉動，傳動軸一（14）帶動凸輪軸（1）轉動，偏心軸（2）帶動聯動桿（19）進行上下往復運動，聯動桿（19）推動撥動板（3）在轉動軸（18）上轉動，撥動板（3）在分隔板（17）之間往復運動，石塊在分隔板（17）上滾動到石塊收集口（6）處離開收集框（5），泥漿在撥動板（3）在分隔板（17）之間流入到收集框（5）中；S2、回收砂石，電機二（13）轉動帶動提升軸轉動，泥漿在收集框（5）中受到提升軸上螺旋葉片的作用運動到分離軸（7）中，泥漿通過輸出口（9）流出偏心軸（2）進入分離外殼（4）中，電機一（12）帶動分離軸（7）轉動，分離軸（7）上的錐形葉片（8）在轉動過程中將泥漿中的砂石向泥漿出口（20）運送，泥漿在泥漿出口（20）離開分離外殼（4），污水在污水出口（22）離開分離外殼（4）；S3、回收水泥，污水通過污水出口（22）離開分離外殼（4）后通過導流板（21）流到污水框（23）中，污水通過靜置后污水中的水泥產生沉淀，水泥與水分層，根據水的深度打開排水板（24）將分層后的水排出污水框（23）。

發明內容

本發明提出清洗罐車泥漿廢水回收裝置及方法，解決了相關技術中清洗罐車時產生的混有水泥砂石的泥漿廢水無法回收的問題。

本發明的技術方案如下：清洗罐車泥漿廢水回收裝置，包括：石塊回收機構，所述石塊回收機構用于對泥漿中的石塊進行分離回收；砂漿回收機構，所述石塊回收機構設置在所述砂漿回收機構上方，所述砂漿回收機構用于對泥漿中的細小砂石與水進行分離；水泥回收機構，所述水泥回收機構設置在所述砂漿回收機構的下方一側，所述水泥回收機構用于將與泥漿分離后的水進行沉淀，將水中混合的水泥分離出來；其中，所述石塊回收機構包括：凸輪軸，所述凸輪軸上設置有多個偏心軸，多個所述偏心軸在凸輪軸上呈等距設置；撥動板，所述撥動板設置有多個，所述撥動板與所述偏心軸一一對應，所述撥動板設置在所述凸輪軸上方，所述撥動板下部靠近所述凸輪軸的一側設置有凸起的轉軸；其中，所述砂漿回收機構包括：分離外殼，所述分離外殼一端設置為錐形，所述分離外殼上的另一端設置有收集框；驅動組件，所述驅動組件設置在所述分離外殼上，所述驅動組件用于帶動砂漿回收機構對泥漿中的砂漿進行分離，并帶動所述凸輪軸轉動對石塊進行分離；分離組件，所述分離組件貫穿且轉動設置在所述分離外殼內部，所述分離組件用于將泥漿中的砂石與泥漿中的水分離并排出；其中，所述收集框開口向上，所述凸輪軸貫穿且轉動設置在所述收集框上部，所述收集框一側設置有石塊收集口。

所述分離組件包括：分離軸，所述分離軸貫穿且轉動設置在所述分離外殼中，所述分離軸上設置有錐形葉片，所述錐形葉片的外側與所述分離外殼的內壁相接觸，所述分離軸上靠近所述收集框的一端開設有提升腔；輸出口，所述輸出口開設在所述分離軸上，所述輸出口開設置在所述分離軸中部遠離所述收集框的一側，所述輸出口與所述提升腔連通；輸送軸，所述輸送軸上設置有螺旋葉片，所述輸送軸轉動連接在所述提升腔中，所述輸送軸遠離所述分離軸的一端貫穿且轉動設置在所述收集框上。

所述驅動組件包括：電機一，所述電機一設置在所述分離外殼上遠離所述收集框的一端，所述分離軸遠離所述收集框的一端穿過所述分離外殼與所述電機一的輸出端固定設置；電機二，所述電機二設置在所述收集框上遠離所述分離外殼的一側，所述電機二的輸出端與所述輸送軸穿過所述收集框的一端固定設置；傳動部件，所述傳動部件用于聯動所述電機二帶動所述凸輪軸轉動。

所述傳動部件包括：傳動軸一，所述傳動軸一設置在所述凸輪軸貫穿到所述收集框外部靠近所述電機二的一端；傳動軸二，所述傳動軸二設置在所述電機二的輸出端上，所述傳動軸二設置在所述電機二與所述輸送軸之間；傳送帶，所述傳送帶套設在所述傳動軸一與所述傳動軸二上。

所述石塊回收機構還包括：分隔板，所述分隔板設置有多個，多個所述分隔板固定設置在所述收集框上部，多個所述分隔板間隔設置在多個所述撥動板之間；轉動軸，所述轉動軸設置在所述收集框上部，所述轉動軸貫穿多個所述撥動板，多個所述撥動板轉動設置在所述轉動軸上；聯動桿，所述聯動桿設置有多個，所述聯動桿一端轉動設置在所述偏心軸上，所述聯動桿上遠離所述偏心軸的一端與所述撥動板下方的轉軸轉動設置。

所述分離外殼上設置有：泥漿出口，所述泥漿出口設置在所述分離外殼上靠近所述收集框的一側，所述泥漿出口上設置有導流板；污水出口，所述污水出口設置在所述分離外殼上靠近所述電機一的一側，所述污水出口上設置有導流板。

所述水泥回收機構包括：污水框，所述污水框設置在所述污水出口下部，所述污水框上開設有排水口；排水板，所述排水板設置有多個，多個所述排水板并排且縱向轉動設置在所述排水口上。

清洗罐車泥漿廢水回收方法，使用了上述的清洗罐車泥漿廢水回收裝置，其特征在于，包括以下步驟：步驟一、回收石塊，將清洗罐車得到的泥漿倒入收集框中，電機二帶動傳動軸二轉動，傳動軸二通過傳送帶帶動傳動軸一轉動，傳動軸一帶動凸輪軸轉動，偏心軸帶動聯動桿進行上下往復運動，聯動桿推動撥動板在轉動軸上轉動，撥動板在分隔板之間往復運動，石塊在分隔板上滾動到石塊收集口處離開收集框，泥漿在撥動板在分隔板之間流入到收集框中；步驟二、回收砂石，電機二轉動帶動提升軸轉動，泥漿在收集框中受到提升軸上螺旋葉片的作用運動到分離軸中，泥漿通過輸出口流出偏心軸進入分離外殼中，電機一帶動分離軸轉動，分離軸上的錐形葉片在轉動過程中將泥漿中的砂石向泥漿出口運送，泥漿在泥漿出口離開分離外殼，污水在污水出口離開分離外殼；步驟三、回收水泥，污水通過污水出口離開分離外殼后通過導流板流到污水框中，污水通過靜置后污水中的水泥產生沉淀，水泥與水分層，根據水的深度打開排水板將分層后的水排出污水框。

本發明的工作原理及有益效果為：1、本發明中通過設置凸輪軸上的偏心軸，在凸輪軸轉動時偏心軸隨凸輪軸轉動，偏心軸轉動時推動聯動桿上下往復運動，撥動板在聯動桿的推動下在轉動軸上進行往復轉動，撥動板轉動過程中撥動板在分隔板之間上下交錯運動，泥漿在分隔板與撥動板上方受到撥動板往復運動的支撐，泥漿可以更順暢的流過撥動板與分隔板之間，同時由于撥動板與分隔板設置為扁平狀，在撥動板進行上下往復運動時撥動板的下方不會運動到分隔板的上方，石塊不會卡在撥動板與分隔板之間，石塊會在分隔板上滾動到石塊收集口處離開回收裝置；2、本發明中通過設置電機一與電機二，電機一通過傳動部件帶動凸輪軸轉動，電機二帶動分離軸與錐形葉片在分離外殼中進行轉動，輸送軸將砂漿與污水輸送到分離外殼中，由于錐形葉片與分離外殼均設置為錐形，錐形葉片轉動時會將污水中的砂石沿錐面向上運送，污水會在分離外殼內壁與錐形葉片之間的縫隙之間沿錐面向下流動，污水通過污水出口流出分離外殼，砂石通過泥漿出口流出分離外殼，通過傳動部件使電機一帶動輸送軸轉動的過程中帶動凸輪軸轉動，可減少回收裝置上的驅動組件，降低故障概率以及設備成本；3、本發明中通過設置石塊回收機構可以對泥漿中的石塊進行分離回收，并且可以避免石塊堵塞在石塊回收機構中，撥動板的往復運動過程有助于泥漿流過撥動板與分割板之間，通過設置砂漿回收機構可以通過錐形設置的錐形葉片與分離外殼可以將砂石與污水分離，同時砂石不會堵塞在分離外殼內部，可以進行持續的廢水回收，通過水泥回收機構可通過對廢水中的水泥進行沉淀回收，并根據水泥的厚度打開排水板進行排水，得到沉淀的水泥。

（發明人：葛志民;葛崢;鄧宇寧）
